Предохранители и реле Mitsubishi Delica / L400 / Space Gear (1995-2007)
Схемы относятся к указанным годам и вариантам Mitsubishi Delica / L400 / Space Gear (1995-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Оглавление
В этой статье мы рассмотрим Mitsubishi Delica четвертого поколения (L400 / Space Gear / Starwagon), выпускаемый с 1995 по 2007 год. Здесь вы найдете схемы блока предохранителей Mitsubishi Delica 1995, 1996, 1997, 1998, 1999, 2000, 2001 , 2002, 2003, 2004, 2005, 2006 и 2007 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей на приборной панели
Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью.

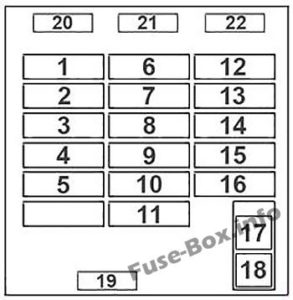

Схема блока предохранителей
Назначение предохранителей на приборной панели
| № | A | присваивание |
|---|---|---|
| 1 | 10 | рожок |
| 2 | 10 | Реле обогревателя |
| 3 | 15 | Прикуриватель |
| 4 | 10 | Электроуправление авто транс (комплектация опция) |
| 5 | 20 | Штора (вариант комплектации) |
| 6 | 20 | предотвращение запотевания |
| 7 | 15 | Подогрев сидений (комплектация) королевский превышение |
| 8 | 10 | метр |
| 9 | 20 | щетка стеклоочистителя |
| 10 | 15 | ETACS – электронная система тотального управления автомобилем, центральный замок |
| 11 | 25 | подогреватель |
| 12 | 20 | Задний обогреватель (комплектация) |
| 13 | 10 | ECS / ABS (опция комплектации) |
| 14 | 10 | Лампа заднего хода |
| 15 | 10 | индикаторы |
| 16 | 20 | Розетка для аксессуаров |
| 17 | – | предотвращение запотевания |
| 18 | – | подогреватель |
| 19 | – | Запасные предохранители |
| 20 | – | Запасные предохранители |
| 21 | – | Запасные предохранители |
| 22 | – | Запасные предохранители |
Блок предохранителей в моторном отсеке

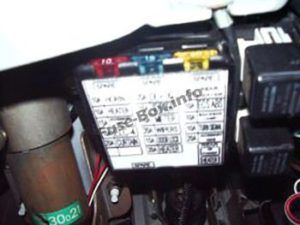

Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | A | присваивание |
|---|---|---|
| 1 | 10 | Дальний свет |
| 2 | 10/15 | переменный ток |
| 3 | 10 | Задний фонарь |
| 3 | 15 | Противотуманные фары (опция комплектации) |
| 4 | 10 | Задний фонарь |
| 5 | 10 | Внутреннее освещение |
| 6 | 15 | Радио |
| 7 | 10 | Стоп-сигналы, центральный замок |
| 8 | 20/30 | Вентилятор переднего конденсатора |
| 9 | 10/15 | Вентилятор заднего конденсатора |
| 10 | 15 | Подогреватель топливопровода |
| 10 | 15 | Wiper De-Icer |
| 11 | 10 | опасность |
| 12 | 20 | Вентилятор интеркулера двигателя |
| 13 | 30 | Заднее окно |
| 14 | 50 | ABS |
| 15 | 40 | Лампа |
| 16 | 30 | Зонт от солнца |
| 17 | 100 | генератор переменного тока |
| 18 | 80 | Предохранитель (+ B) |
