Предохранители и реле Mitsubishi Eclipse (4G 2006-2012)
Схемы относятся к указанным годам и вариантам Mitsubishi Eclipse (4G 2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Оглавление
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Mitsubishi Eclipse 4G (2006, 2007, 2008, 2009, 2010, 2011, 2012).
Блок предохранителей на приборной панели

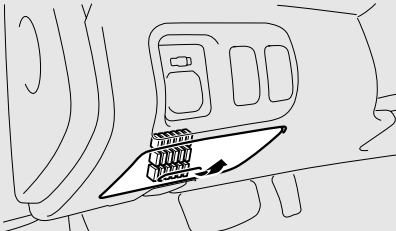

Блок предохранителей в салоне расположен перед сиденьем водителя в положении, показанном на рисунке.

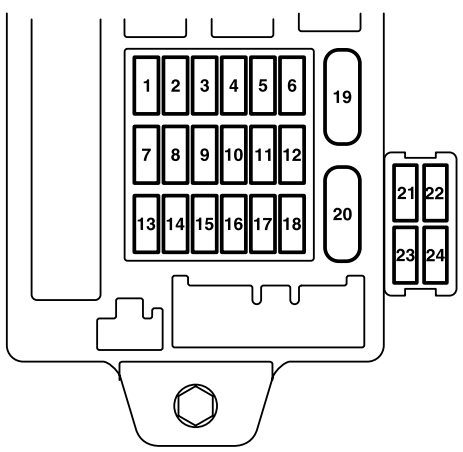

| № | Функция / компонент | А |
|---|---|---|
| 1 | Катушка зажигания | 10 |
| 2 | Датчик | 7,5 |
| 3 | Резервные огни | 7,5 |
| 4 | Электрический складной верх | 7,5 |
| 5 | Реле | 7,5 |
| 6 | Обогрев зеркал заднего вида | 7,5 |
| 7 | Не используется | — |
| 8 | Контроль двигателя | 7,5 |
| 9 | Не используется | — |
| 10 | Не используется | — |
| 11 | Наружные зеркала заднего вида | 7,5 |
| 12 | Контроль двигателя | 7,5 |
| 13 | Не используется | — |
| 14 | Стеклоочиститель заднего стекла | 15 |
| 15 | Дверные замки с электроприводом | 15 |
| 16 | Розетка | 15 |
| 17 | Не используется | — |
| 18 | Не используется | — |
| 19 | Нагреватель | 30 |
| 20 | Обогрев заднего стекла | 30 |
| 21 год | Люк | 20 |
| 22 | Не используется | — |
| 23 | Электрическое управление стеклоподъемниками | 7,5 |
| 24 | Электрический складной верх | 15 |
| 25 | Запасной предохранитель | 20 |
| 26 | Запасной предохранитель | 30 |
| 27 | Запасной предохранитель | 30 |
Блок предохранителей не содержит запасных предохранителей на 7,5 А, 10 А и 15 А. Если перегорел предохранитель одной из этих мощностей, временно замените его, взяв аналогичный из следующих источников:
- 5 A: обогреватель наружного зеркала заднего вида
- 10 A: Купол (в моторном отсеке)
- 15 А: розетка
Как можно скорее замените одолженный предохранитель.
Блоки предохранителей в моторном отсеке
В моторном отсеке блоки предохранителей расположены, как показано на рисунке.
- A — Тип A
- B — Тип B (только ECLIPSE SPYDER)
- C — Тип C (только модели с объемом двигателя 2,4 л)

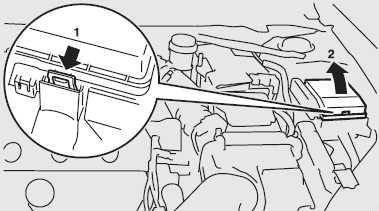

Наберите «А:
- Нажмите на рычаг блокировки.
- Снимите крышку блока предохранителей.

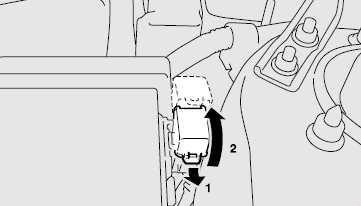

Тип B (только ECLIPSE SPYDER):
- Потяните за рычаг блокировки.
- Откройте крышку.

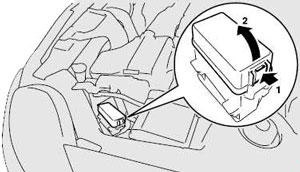

Тип C (только для 2,4-литровых моделей):
- Нажмите на рычаг блокировки.
- Снимите крышку блока реле.
Диаграммы

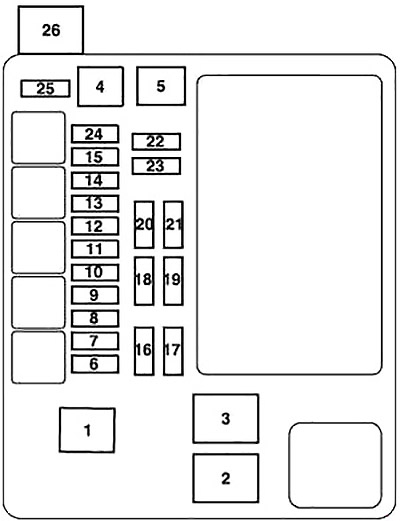

Тип A и B
Тип C
| № | Наберите «А | А |
|---|---|---|
| 1 | Предохранитель (+ B) | 80 |
| 2 | Электродвигатель вентилятора радиатора | 30 (* 2) 50 (* 3) |
| 3 | Антиблокировочная система | 60 |
| 4 | Выключатель зажигания | 40 |
| 5 | Управление стеклоподъемником | 30 |
| 6 | Передние противотуманные фары | 15 |
| 7 | Сиденье с подогревом | 20 |
| 8 | Рог | 15 |
| 9 | Контроль двигателя | 20 |
| 10 | Кондиционер | 10 |
| 11 | Стоп-сигналы | 7,5 |
| 12 | Аудио | 30 |
| 13 | Генератор | 7,5 |
| 14 | Сигнальная лампа аварийной сигнализации | 10 |
| 15 | АКПП | 20 |
| 16 | Дальний свет фар (правый) | 10 |
| 17 | Дальний свет фары (левая) | 10 |
| 18 | Фара ближнего света (правая) | 10 (* 4) 20 (* 5) |
| 19 | Ближний свет фары (левая) | 10 (* 4) 20 (* 5) |
| 20 | Габаритный свет (правый) | 7,5 |
| 21 год | Габаритный фонарь (слева) | 7,5 |
| 22 | Купольный свет | 10 |
| 23 | Радио | 15 |
| 24 | Топливный насос | 15 |
| 25 | Стеклоочиститель | 30 |
| 26 | Электрический складной верх | 40 |
| 1 | Двигатель вентилятора конденсатора | 20 |
| 2) Плавкая вставка (модели на 2,4 л); 3) Плавкая вставка (модели 3,8 л); 4) За исключением автомобилей с газоразрядными фарами высокой интенсивности; 5) Автомобили с газоразрядными фарами высокой интенсивности. | ||
