Предохранители и реле Nio EL6 ES6 2024

Схемы относятся к указанным годам и вариантам Nio EL6 ES6 2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nio.



В этой статье приведены схемы блоков предохранителей и реле Nio EL6 / ES6 2024, указано расположение блоков в автомобиле и назначение каждого элемента.

Схема предохранителей Nio EL6 / Nio ES6 (2024)

Nio EL6 / ES6 (2024)

Блок предохранителей в салоне

Расположение блока предохранителей

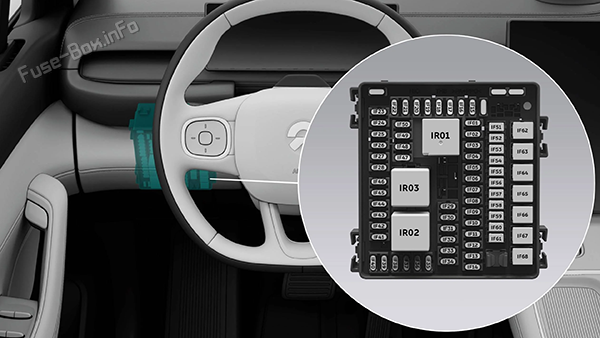

Расположение предохранителей в салоне Nio EL6 / Nio ES6 (2024)

Схема блока предохранителей

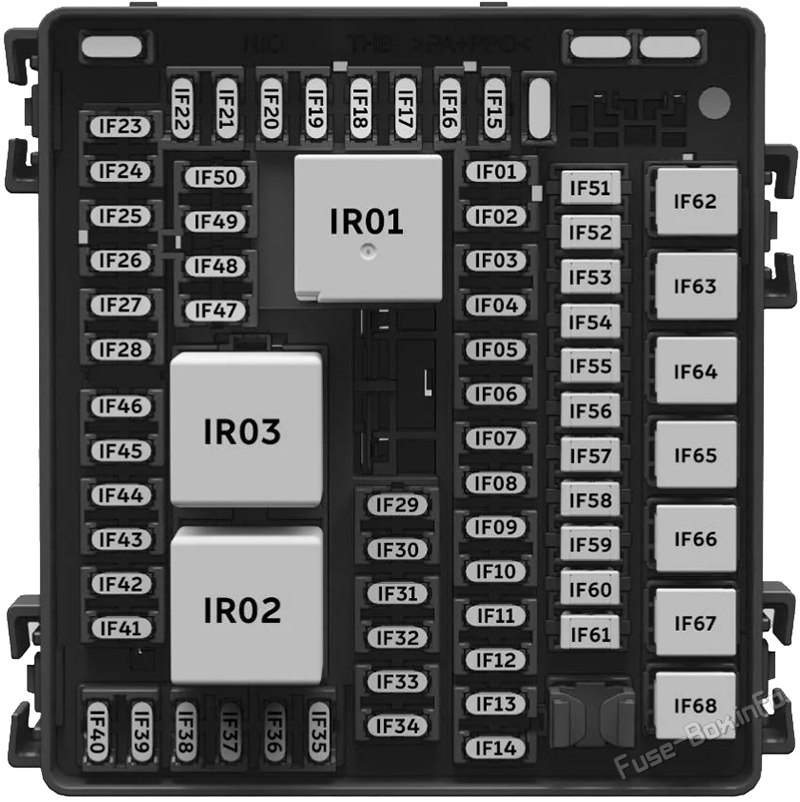

Схема блока предохранителей в панели приборов Nio EL6 / Nio ES6 (2024)

Назначение предохранителей в панели приборов
№Номинал/типНазначение
IF0110AБлок управления аккумулятором
IF0215AПиротехнический переключатель безопасности
IF0310AМодуль электронного переключения передач
IF0410AВыключатель тормозного света
IF0510AКонтроллер автомобиля 1
IF0610AЦентральный вычислительный блок 1 (мультимедийный)
IF077.5AКонтроллер доступа в кузов 1
IF087.5AМодуль управления сиденьем водителя/модуль управления сиденьем пассажира/блокировка безопасной камеры
IF0910AЦентр
IF1030AЦентрализованный вычислительный блок (ADAS контроллер резервного энергопитания 1)
IF1110AИнтеллектуальная антенна
IF127.5AМодуль Bluetooth
IF1310AМодуль рулевой колонки
IF1410AКонтроллер климатической системы
IF1510AВыключатель управления внешней дверью/ручками передней левой двери
IF1610AКонтроллер кузова 1 (подсветка)
IF177.5AСистема обнаружения ребёнка / беспроводная зарядка / ETC
IF1810AДатчик LIDAR
IF1915AКонтроллер кузова (насос омывателя)
IF2010AПроекционный дисплей / интеллектуальный робот / алкозамок (EU)
IF217.5AДисплей цифровой комбинации приборов
IF2210AИнтерфейс для диагностики данных
IF237.5AЗадняя функциональная консоль / модуль ароматизации / датчик дождя и света
IF2420AКонтроллер кузова 1
IF2520AКонтроллер кузова 2
IF2630AЦентрализованный вычислительный блок (ADAS контроллер резервного энергопитания 2)
IF2710AКонтроллер парковочного радара / радарный датчик
IF2810AКатушка реле IR01 / катушка реле IR02 / питание катушки реле TR04
IF2910AПитание рулевого управления 1
IF3010AПитание рулевого управления 2
IF3110AКонтроллер подушки безопасности
IF327.5AСигнал обратной связи BCM/CGW
IF3310AКонтроллер климатической системы/ETC 5/ Зеркало заднего вида
IF3420AЛевые фары
IF3520AПравая фара
IF3610AБоковые задние фонари двери багажника
IF3710AЛевый и правый задние фонари кузова
IF3810AУстройство управления транспортным средством
IF3910AФоновая подсветка / подсветка косметических зеркал / лампы для чтения / многоцветная подсветка пола / подсветка перчаточного ящика (питание KL15)
IF40—Зарезервировано
IF4125AПередняя розетка 12 В
IF4225AЗадний USB-порт
IF4310AUSB-порты первого ряда
IF4410AUSB-порт задней панели управления
IF457.5AСигнал обратной связи реле розетки
IF4610AUSB-порты задних сидений / задней панели
IF4710AМассаж сиденья водителя
IF4810AМассаж пассажирского сиденья
IF4910AПоясничная опора задних пассажиров
IF5020AМодуль управления буксированием
IF5115AКонтроллер кузова (рулевое колесо и звуковой сигнал)
IF5230AИсточник питания управления сиденьем водителя
IF5330AИсточник питания для управления пассажирскими сиденьями
IF5430AМодуль управления передней левой дверью 1
IF5520AМодуль управления передней левой дверью 2
IF5630AМодуль управления передней правой дверью 1
IF5720AМодуль управления передней правой дверью 2
IF5830AМодуль управления задней левой дверью 1
IF5920AМодуль управления задней левой дверью 2
IF6030AМодуль управления задней правой дверью 1
IF6120AМодуль управления задней правой дверью 2
IF6230AУстройство управления сиденьем водителя 2
IF6325ATR04 Электрический переключатель
IF6440AЭлектродвигатель люка
IF6530AУстройство управления пассажирскими сиденьями 2
IF6650AIR02 Электрический переключатель
IF6740AIR01 Электрический переключатель
IF6850AIR03 Электрический переключатель
IR01MINIKL15 реле
IR02POWER MINIРеле розетки
IR03POWER MINIРеле управления сиденьями / буксировочным оборудованием

Блок предохранителей в переднем отсеке

Расположение блока предохранителей

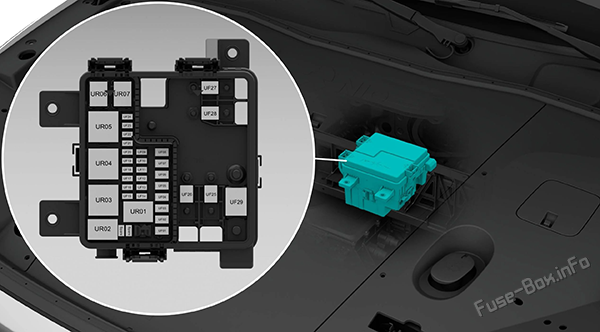

Расположение предохранителей в переднем отсеке Nio EL6 / Nio ES6 (2024)

Схема блока предохранителей

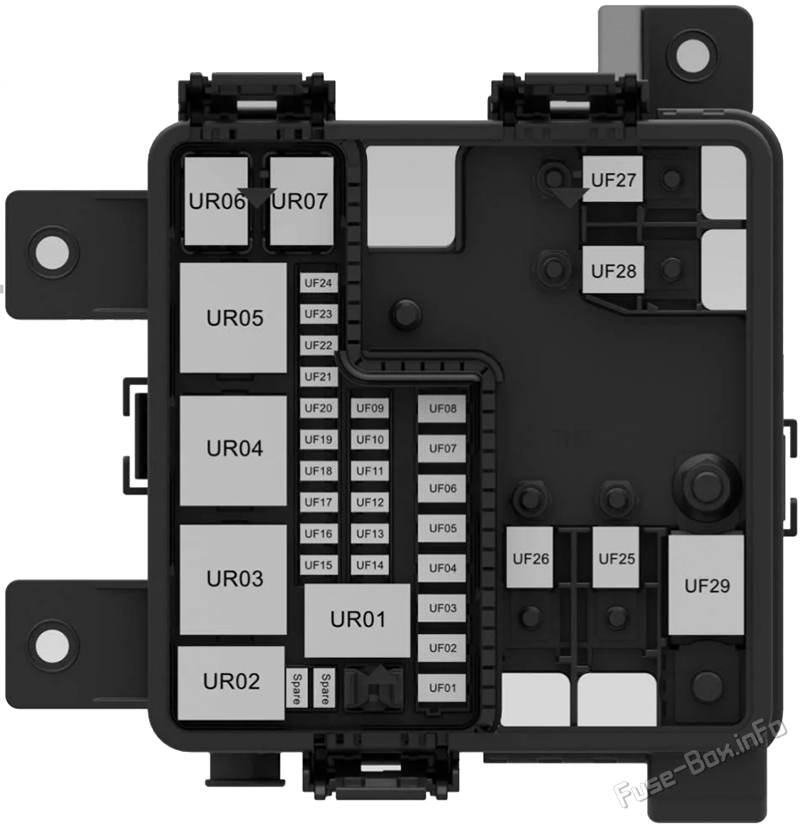

Схема блока предохранителей в переднем отсеке Nio EL6 / Nio ES6 (2024)

Назначение предохранителей в переднем отсеке
№Номинал/типНазначение
UF01--
UF0260AДвигатель регулятора давления в тормозной системе 2
UF0320AUR06 Электрический переключатель
UF0460AДвигатель регулятора давления в тормозной системе 1
UF0520AUR02 Электрический переключатель
UF0650AUR03 Электрический переключатель
UF0730AПередний стеклоочиститель
UF0860AUR05 Электрический переключатель
UF0910AUR01 Питание реле
UF1010AВстроенный модуль высоковольтного преобразователя DC
UF11--
UF1210AПередний инвертор
UF13--
UF14--
UF1510AЦепи климатической системы
UF16--
UF1710AЗадний высоковольтный распределительный блок / встроенный высоковольтный модуль
UF1815AКонтроллер автомобиля
UF19--
UF2010AПитание катушек реле вентилятора охлаждения и переднего насоса охлаждения аккумулятора
UF2110AПятиходовой клапан системы охлаждения
UF2210AВыключатель стоп-сигналов
UF2310AПодвижная решётка переднего бампера
UF2410AПитание катушки реле насоса системы охлаждения
UF25125AЭлектроусилитель рулевого управления 2
UF26125AЭлектроусилитель рулевого управления 1
UF27200AБлок предохранителей в багажнике
UF28200AБлок предохранителей в панели приборов
UF29400AВстроенный модуль высоковольтного преобразователя DC
UR01MICROОсновной питание
UR02MICROЭлектронный водяной насос - высоковольтный питание аккумулятора
UR03POWER MINIИсточник питания переднего вентилятора
UR04POWER MINIРезервное реле
UR05POWER MINIИсточник питания охлаждающего вентилятора
UR06MICROЭлектронный водяной насос - питание
UR07MICRO-

Блок предохранителей в багажнике

Расположение блока предохранителей

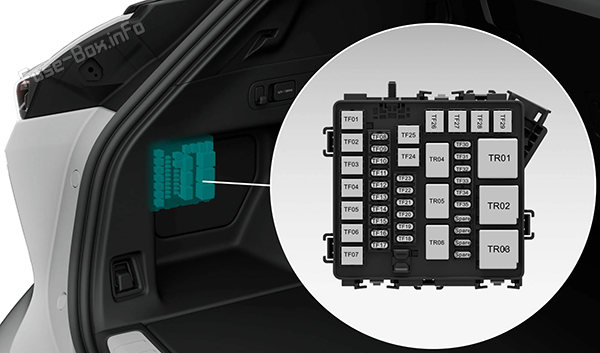

Расположение предохранителей в багажнике Nio EL6 / Nio ES6 (2024)

Схема блока предохранителей

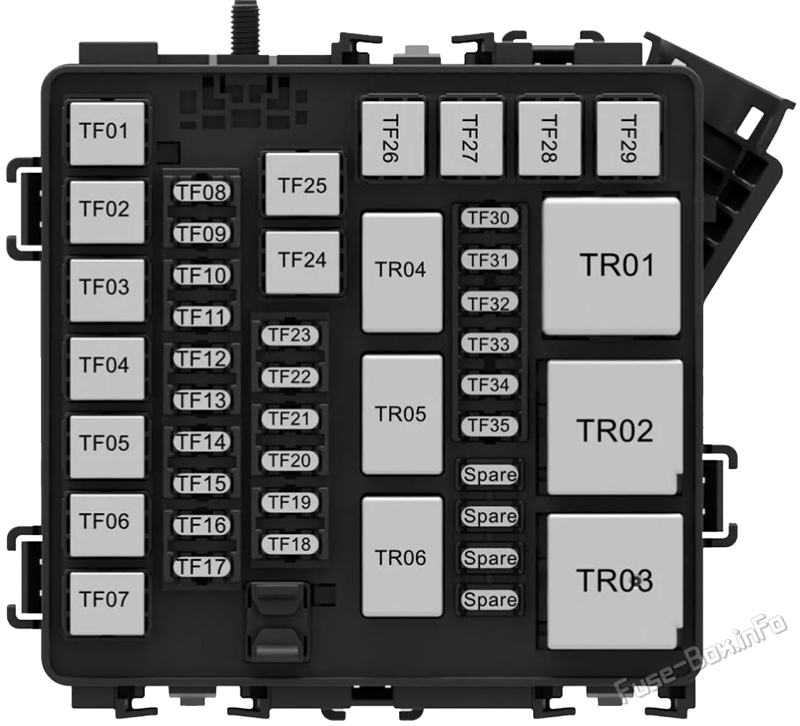

Схема блока предохранителей в багажнике Nio EL6 / Nio ES6 (2024)

Назначение предохранителей в багажнике
S/NНоминал/типНазначение
TF0130AЗадний блок управления сиденьем 1
TF0240ATR02 Контроллер реле
TF0340ATR03 Электрический переключатель
TF0420AПитание модуля управления прицепа1
TF0530AМодуль управления дверью багажника
TF0630AКонтроллер усилителя мощности 1
TF0730AЗадний блок управления сиденьем 2
TF0810AЗадний инвертер
TF0910AУстройство управления транспортным средством 2
TF1010AСистема управления аккумуляторами
TF1110AЦентрализованный вычислительный блок (питание мультимедийной системы 2)
TF127.5AКонтроллер доступа в кузов 2
TF1330AЦентрализованный вычислительный блок (ADAS основной питание 2)
TF1430AЦентрализованный вычислительный блок (ADAS главный питание 1)
TF1530AКонтроллер кузова 2 (наружное освещение)
TF1610AДатчик открывания двери багажника
TF177.5AПравый индикатор зарядки / заднее сиденье / XR BOX
TF1830AКонтроллер кузова 1 (наружное освещение)
TF1915ATR06 Питание
TF2020AПитание модуля управления прицепа 2
TF2110AУправление катушкой обогрева заднего стекла
TF2210AСвязь зарядной системы
TF2310AБортовой зарядный модуль
TF2440AПитание передних преднатяжителей ремней безопасности
TF2530AПитание контроллера адаптивного шасси 1
TF2620AПитание контроллера адаптивного шасси 2
TF2720AПитание контроллера адаптивного шасси 4
TF2820AПитание контроллера адаптивного шасси 3
TF2930AКонтроллер усилителя мощности 2
TF3010AМасса зарядного порта DC
TF3110AПитание зарядного порта DC
TF3215AUSB-порты задних сидений
TF3310AПорт USB DP IN
TR01POWER MINIЗарезервировано
TR02MINIОбогрев заднего стекла
TR03MINIПитание KL15 (резервное)
TR04MICROУправление портами USB 3.0
TR05MICROЗарезервировано
TR06MICROЗадние стеклоочистители
