Предохранители и реле Nio EL7 ES7 2022-2024

Схемы относятся к указанным годам и вариантам Nio EL7 ES7 2022-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nio.



В этой статье приведены схемы блоков предохранителей и реле Nio EL7 / ES7 2022, 2023 и 2024 годов, указано расположение блоков в автомобиле и назначение каждого элемента.

Схема предохранителей Nio EL7 / ES7

Nio EL7 / ES7 (2022-2024)

Блок предохранителей в салоне

Расположение блока предохранителей

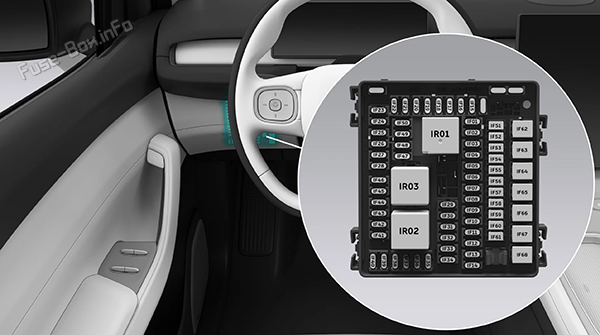

Расположение предохранителей в салоне Nio EL7 / ES7 (2022, 2023, 2024)

Схема блока предохранителей

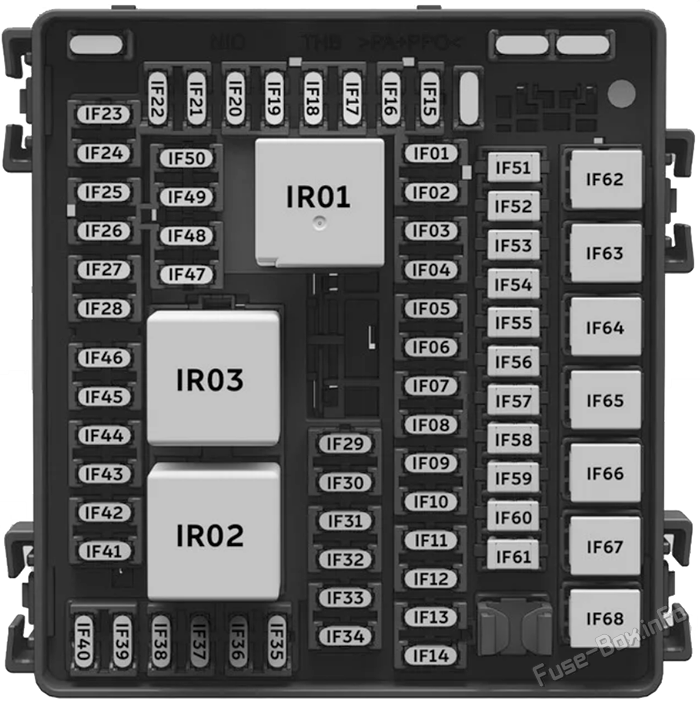

Схема блока предохранителей в панели приборов Nio EL7 / ES7 (2022, 2023, 2024)

Назначение предохранителей в приборной панели
№НоминалНазначение
IF0110AГруппа по управлению аккумуляторами (KL30 питание)
IF0220AОстров задней части (острый) KL30 питание)
IF0310AМодуль электронного переключения передач (KL30 питание)
IF0410A2.11.3 Выключатель тормозов (привод) KL30 питание)
IF0510AКонтроллер транспортного средства 1 ((KL30 питание)
IF0620AКондиционер информационно-развлекательной системы 1 (KL30 питание)
IF0710AПитание 1 модуля входа кузова
IF0810AПередний модуль управления кузовом (безопасный ящик) KL30 питание/беспроводное зарядное устройство
IF0910AПитание центра отображения
IF1030AADAS главный контроллер 1 ((KL30 питание)
IF1110AУмное питание антенны
IF1210AПитание модуля блютуотермальной антенны
IF1310AПитание рулевой колонки
IF1410AВыставка/умный робот (на экране) KL30 питание)
IF1510AПитание с датчиком LIDAR
IF1630AADAS главный контроллер 2 (KL30 питание)
IF1710AМодуль контроля за климатом (KL30 питание)
IF1810A3.7.7 Питание внешней дверной ручки/ручки управления двери водителя
IF1910AIR01/IR02 Питание
IF2010AДиагностический интерфейс (KL30 питание)
IF2120AКонтроллер кузова (отопление и подсветка) KL30 питание
IF2210AETC (KL30 питание)
IF2315AКонтроллер кузова (насос омывателя) KL30 питание
IF2410AПитание модуля климатического контроля/модуля управления дождливым и световым датчиком/устройством
IF2520AМодуль управления кузова 1 (KL30 питание)
IF2620AМодуль управления кузова 2 (KL30 питание)
IF2710AКластер цифровых приборов (KL30 питание)
IF2810AРадиолокатор/режимный ретранслятор питания
IF2910AПитание для рулевого управления1
IF3010AПитание для рулевого управления 2
IF3110AКонтроллер подушки безопасности (надувная подушка) KL15 питание)
IF3210AКонтроллер кузова (KL15 питание)
IF3310AМодуль по контролю за климатом ETC/ Зеркало заднего вида в сборе (KL15 питание)
IF3415AЛевые фары (слева) KL15 питание)
IF3515AПравый фара (справа) KL15 питание)
IF3610AФоновая подсветка / подсветка косметических зеркал / лампы для чтения / многоцветная подсветка пола / подсветка перчаточного ящика (питание KL15)
IF3715AСредние задние ворота (свечи) KL15 питание)
IF3810AЗадний фонарь левого тела (KL15 питание)
IF3910AЗадний фонарь правого тела (KL15 питание)
IF4010AКонтроллер передней части кузова KL15_1 / KL15_2 реле /IR03 Питание реле
IF4125A12 В Питание для электрооборудования
IF4210AБезопасная коробка USB Питание через порт
IF4310AОбратная связь с передним контроллером питания
IF4410AЗадний контрольный щит USB порт 1 (в долл. США) KL15 питание)
IF4510AЗаднее сиденье USB питание
IF4625AПитание в задних 12-вольтовых розетках
IF4710A6.7.7 Пневматический подпорный питание сиденья водителя
IF4810AПневматический подпорный питание для пассажирских сидений
IF4910AПодача энергии задним массажем пассажиров
IF5015AЗарезервировано
IF5115AОрганизатор (зарядный) KL30 питание
IF5230AИсточник питания для управления сиденьем водителя
IF5330AИсточник питания для управления пассажирскими сиденьями
IF5430AМодуль управления передней левой дверью KL30 питание 1
IF5520AМодуль управления передней левой дверью KL30 питание 2
IF5630AМодуль управления передней правой дверью KL30 питание 1
IF5720AМодуль управления передней правой дверью KL30 питание 2
IF5830AМодуль управления задней левой дверью KL30 питание 1
IF5920AМодуль управления задней левой дверью KL30 питание 2
IF6030AМодуль управления задней правой дверью KL30 питание 1
IF6120AМодуль управления задней правой дверью KL30 питание 1
IF6240A2. Электрический привод, работающий на контроллере давления торможения
IF6350AIR02 Электрический переключатель
IF6440AIR01 Электрический переключатель
IF6550AIR03 Электрический переключатель
IF6640AИсточник питания на крыше
IF6720AЭнергоснабжение модуля регулирования давления в тормозном режиме
IF6840A1. Электрический привод 1
IR0140AIF29, IF30, IF31, IF32, IF33, IF34, IF35, IF36, IF37, IF38, IF39, IF40 предохранитель (KL15 питание)
IR0270A1F41, IF42, IF43, IF44, IF45, IF46 предохранитель (KL15 питание)
IR0370AIF47, IF48, IF49, IF50 (питание KL15)

Спереди блок предохранителей

Расположение блока предохранителей

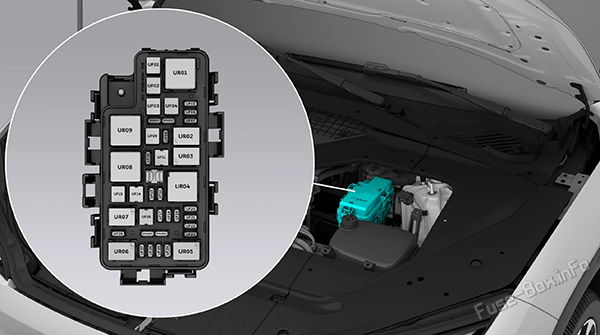

Расположение предохранителей в переднем отсеке Nio EL7 / ES7 (2022, 2023, 2024)

Схема блока предохранителей

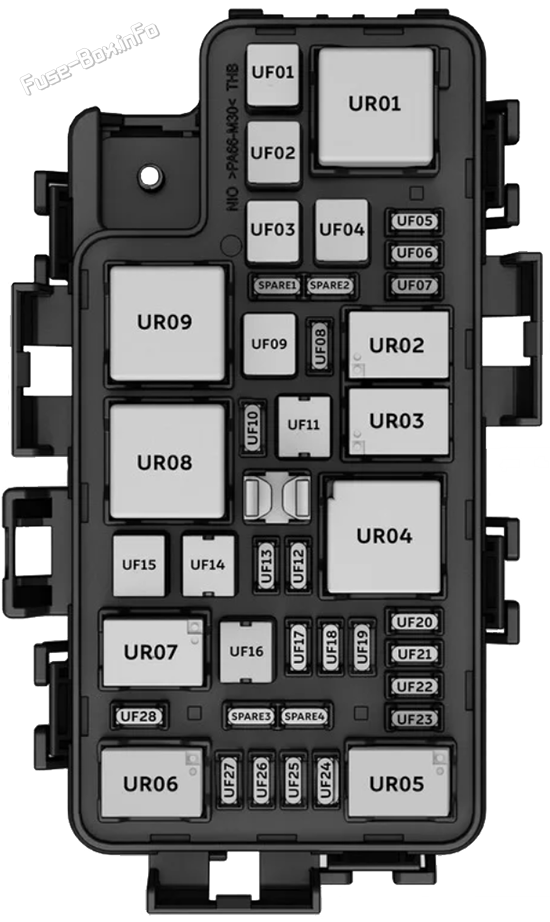

Схема блока предохранителей в переднем отсеке Nio EL7 / ES7 (2022, 2023, 2024)

Назначение предохранителей в переднем отсеке
№АмпыОписание
UF0160AUR01 Электрический переключатель
UF0240AАктивное энергоснабжение ремней безопасности
UF0325AРегулятор кузова (двигатель переднего стеклоочистителя) KL30 энергоснабжение
UF04-(Зарезервировано)
UF0510AВысокое напряжение DC Интегрированный источник питания
UF0610AПереключение вперед (carr) KL30 электропитание)
UF0715AUR02 Электрический переключатель
UF0810AПодача электроэнергии с помощью индикатора зарядки в порт
UF0950AUR09 Электрический переключатель
UF10-Зарезервировано
UF1120AUR03 Электрический переключатель
UF1210AМодуль электронного переключения передач (KL87 питание)
UF1310AСистема контроля за климатом/UR09 Питание реле
UF1420AUR07 Электрический переключатель
UF1540AUR08 Электрический переключатель
UF16-Зарезервировано
UF1710AПитание с высоким напряжением
UF1815AКонтроллер транспортного средства (KL87 питание)
UF19-Зарезервировано
UF2010AUR01 / UR03 Питание реле
UF2110AПятиступенчатый клапан охлаждения (в случае пятикомпонентного охлаждения) KL87 питание)
UF2210A2.11.3 Выключатель тормозов (привод) KL87 питание)
UF2310AСмещенная решетка переднего бампера (carbean shile) KL87 питание)
UF2415AПитание в Звуковой сигнал
UF25-Зарезервировано
UF26-Зарезервировано
UF27-Зарезервировано
UF2810AUR07 Питание реле
UR01Коллекция охлаждающего вентилятора (в сборе) KL87 питание)
UR02Модуль рулевой колонки (питание системы отопления колеса)
UR03Электрический водяной насос - энергетическая батарея (KL87 питание)
UR04UF12, UF13, UF17, UF18, UF20, UF21, UF22, UF23, UF28 питание предохранителя
UR05Питание в Звуковой сигнал
UR06Зарезервировано
UR07Электрический водяной насос - передний двигатель (KL87 питание)
UR08Питание системы воздушного снабжения
UR09Передний вентилятор (KL87 питание)

Блок предохранителей в багажнике

Расположение блока предохранителей

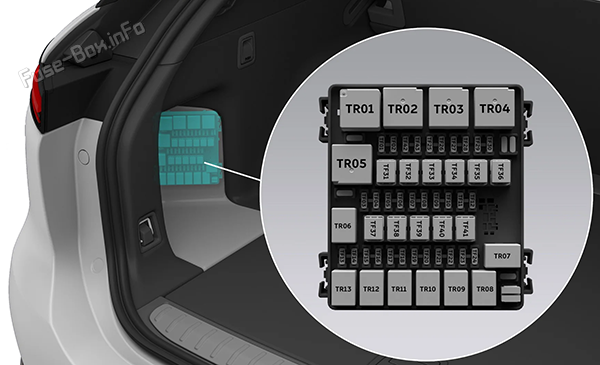

Расположение предохранителей в багажнике Nio EL7 / ES7 (2022, 2023, 2024)

Схема блока предохранителей

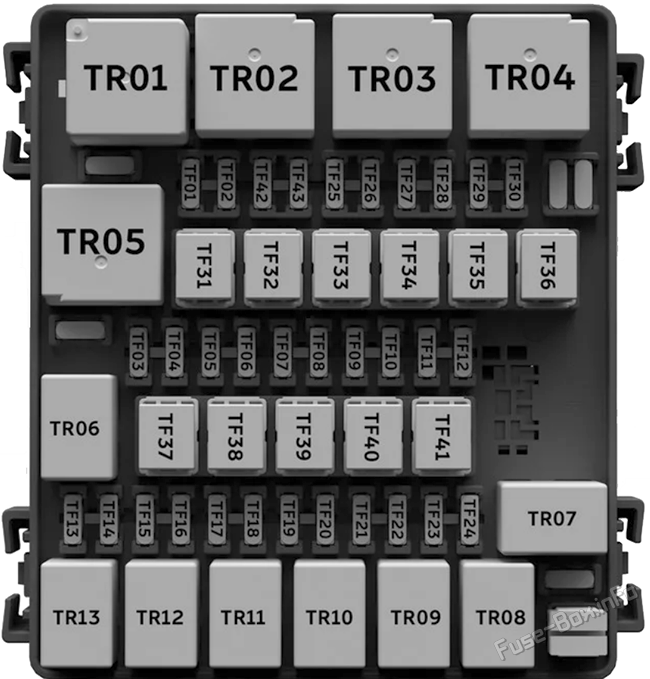

Схема блока предохранителей в багажнике Nio EL7 / ES7 (2022, 2023, 2024)

Назначение предохранителей в багажнике
№НоминалНазначение
TF01-Зарезервировано
TF02-Зарезервировано
TF0310AПитание блока управления аккумуляторами 1 ((KL30)
TF0410AМодуль подачи энергии 2
TF0515AЗадний стеклоочиститель (KL30) питание
TF0610AЗадний инвертер питания
TF0710AПитание с датчиком LIDAR
TF0830AADAS Контроллер 1
TF09Зарезервировано
TFIO30AADAS питание 2
TF1130AКонтроллер кузова (внешнее освещение, питание) 1
TF1230AКонтроллер кузова (внешнее освещение, питание) 2
TF1310AПитание контроллера кузова 2
TF1410ATR02 Питание реле
TF1510AИсточник питания датчика отскока в гайке
TF1620AИнформационно-развлекательная система (KL30 питание) 2
TF1715AПиротехнический переключатель питания
TF18-Зарезервировано
TF1910ATR03 Питание реле
TF20-Зарезервировано
TF21-Зарезервировано
TF22-Зарезервировано
TF23-Зарезервировано
TF24-Зарезервировано
TF25-Зарезервировано
TF26-Зарезервировано
TF27-Зарезервировано
TF28-Зарезервировано
TF29-Зарезервировано
TF30-Зарезервировано
TF3120AПитание гибкого контроллера шасси 4
TF3230AПитание для задних сидений
TF3330AПитание блока управления усилителем 1
TF3430AПитание вихревого вала
TF35-Зарезервировано
TF3630AПитание блока управления усилителем 2
TF3730AПитание гибкого контроллера шасси 1
TF3820AПитание гибкого контроллера шасси 2
TF3940AПитание для обогрева заднего стекла
TF4040ATR03 Электрический переключатель
TF4120AПитание гибкого контроллера шасси 3
TR01-Зарезервировано
TR0240AПитание для обогрева заднего стекла
TR0340AKL15 питание (расход)
TR04-Зарезервировано
TR05-Зарезервировано
TR06-Зарезервировано
TR0730AПитание для задних стеклоочистителей
TR08-Зарезервировано
TR09-Зарезервировано
TR10-Зарезервировано
TR11-Зарезервировано
TR12-Зарезервировано
TR13-Зарезервировано

Блок силовых предохранителей

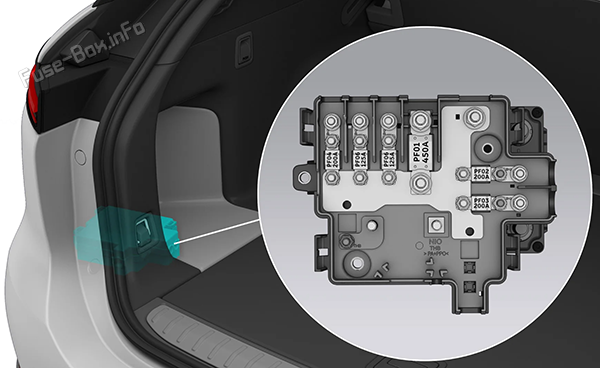

Расположение блока силовых предохранителей Nio EL7 / ES7 (2022, 2023, 2024)

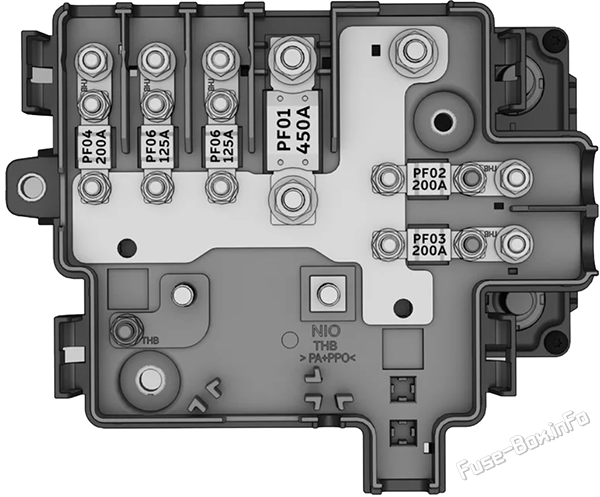

Схема блока силовых предохранителей Nio EL7 / ES7 (2022, 2023, 2024)

№НоминалНазначение
PF01450ADC/DC конвертор
PF02200AЭлектронный ящик для подслоек
PF03200AГруппа по приборам блок предохранителей
PF04200AАвтомобиль блок предохранителей
PF05125AРулевое устройство с электрической мощностью
PF06125AРулевое устройство с электрической мощностью
