Предохранители и реле Nio EL8 ES8 2020-2023
Схемы относятся к указанным годам и вариантам Nio EL8 ES8 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nio.
В этой статье приведены схемы блоков предохранителей и реле Nio EL8 / Nio ES8 2020, 2021, 2022 и 2023 годов, указано расположение блоков в автомобиле и назначение каждого элемента.
Схема предохранителей Nio EL8 / Nio ES8
Содержание

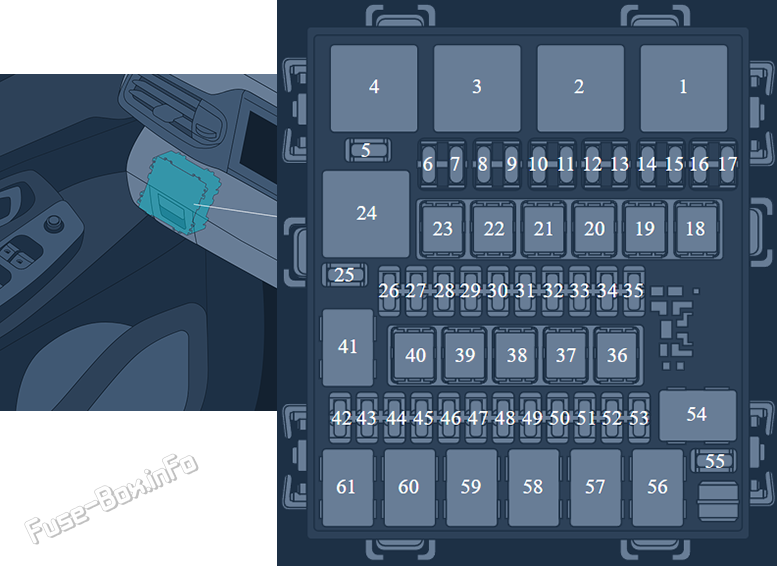

Блок предохранителей в салоне
Блок предохранителей в салоне
Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | IF02 / IF29 / IF26 предохранитель (KL15 Питание) | |
| 2 | Зарезервировано реле | |
| 3 | TR03 Питание/TR06 катушки реле/IF01 / IF25 / IF27 / IF30 / IF43 / TF01 / TF25 предохранитель (KL15 Питание) | |
| 4 | Зарезервировано | |
| 5 | Зарезервировано | |
| 6 | 10A | Усилитель торможения/рулевое управление с электрической мощностью1 ((KL15 питание) предохранитель |
| 7 | 15A | Модуль отопления/вентиляции/пояснения/массового массажа водителя (KL15 питание) предохранитель |
| 8 | 10A | KL15-Прицеп |
| 9 | 10A | Контроллер электрической стоянки/рулевое управление с электрической энергией2 ((KL15 питание) предохранитель |
| 10 | 10A | IR04 (в котле)/правосторонний передний огонь/зеркала заднего вида в сборе/левый передний фара (в котле) KL15 питание) предохранитель |
| 11 | 15A | Модуль для испытания пассажиров на боковое отопление/вентиляцию/поддержка для работы на сливе/массаж (KL15 питание) предохранитель |
| 12 | 10A | Контроллер подушки безопасности (надувная подушка) KL15 питание) предохранитель |
| 13 | 10A | Контроллер радиолокатора/стоянка/центральный контроллер шлюза () KL15 питание) предохранитель |
| 14 | 15A | Нагрев рулевого колеса (KL15 питание) предохранитель |
| 15 | 10A | Модуль климатического контроля/контроллер передней части кузова/центральный контроллер шлюза/контроллер транспортного средства /ECALL / DAB ящик/DAB (приборы для адаптации) KL15 электроснабжения)/боковой зеркальный сетчатый отсек + предохранитель |
| 16 | Зарезервировано | |
| 17 | Зарезервировано | |
| 18 | 30A | Контроллер электрической стоянки 1 (KL30 питание) |
| 19 | Зарезервировано | |
| 20 | 25A | IR02 пусковой механизм ретрансляции питания |
| 21 | Зарезервировано | |
| 22 | 25A | Контроллер передней части кузова (передние стеклоочистители) KL30 предохранитель источника питания |
| 23 | 40A | Мотор с солнцем/солнечным покрытием () KL30 питание) предохранитель |
| 24 | IF28 предохранитель (KL15 Питание) | |
| 25 | Зарезервировано | |
| 26 | 30A | 6.7.5.5 Передний модуль управления кузовом 1 |
| 27 | 30A | Взрыватель модуля управления передней частью кузова 2 |
| 28 | 10A | Кластер цифровых приборов/HUD / NOMI/ eCall (eCall) KL30 питание) предохранитель |
| 29 | 10A | Модуль регулирования климата/задняя панель контроля климата и система ароматизации (KL30 питание) предохранитель |
| 30 | 10A | Модуль управления кузовом (питание системы охранного блокировки) /DAB плавкий предохранитель |
| 31 | 10A | Включатель источника питания рулевой колонки |
| 32 | 10A | 2.11.3 Выключатель тормозов (привод) KL30 питание) предохранитель |
| 33 | 10A | Водительский переключатель управления боковой дверью/датчик дождя/беспроводной зарядный питание (модели с подвеской воздуха) |
| 34 | 20A | Информационно-развлекательная система (KL30 питание) 1 предохранитель |
| 35 | 10A | Контроллер кузова (KL30 питание) предохранитель |
| 36 | 30A | IR04 пусковой механизм реле |
| 37 | Зарезервировано | |
| 38 | Зарезервировано | |
| 39 | 60A | 2.11 Тормозной ускоритель |
| 40 | 30A | Контроллер электрической стоянки 2 (KL30 питание) |
| 41 | Левое боковое зеркало с левой реле регулировки | |
| 42 | 10A | Модуль контроля за климатом (KL30 питание) предохранитель |
| 43 | 20A | Группа по управлению аккумуляторами (KL30 питание) предохранитель |
| 44 | 10A | Центральная дисплейная система (KL30 питание) предохранитель |
| 45 | 10A | Модуль электронного переключателя передач (KL30 питание) предохранитель |
| 46 | 30A | Взрыватель переднего модуля управления кузовом (центральный блок) |
| 47 | 10A | IR06 / IR08 / IR09 хранение |
| 48 | 10A | ADAS главный контроллер (KL30 питание) предохранитель |
| 49 | 10A | Диагностический интерфейс (KL30 питание) предохранитель |
| 50 | 10A | IR10 / IR11 / IR12 хранение |
| 51 | 10A | IR07 / IR13 хранение |
| 52 | 15A | IR05 предохранитель источника питания |
| 53 | 10A | Централизованный контроллер шлюза (KL30 питание) предохранитель |
| 54 | Боковое зеркало развертывается | |
| 55 | Зарезервировано | |
| 56 | Реле справа/верху | |
| 57 | Реле регулировки с левой стороны зеркала вниз | |
| 58 | Реле регулировки слева от правого бокового зеркала | |
| 59 | Правое боковое зеркало справа/верхнее реле регулировки | |
| 60 | Правое боковое зеркало вниз реле регулировки | |
| 61 | Боковой зеркальный реле |

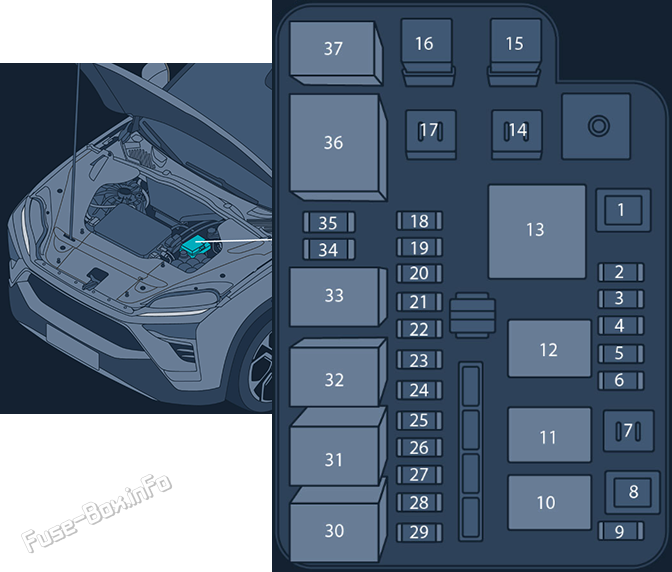

Блок предохранителей в переднем отсеке
Блок предохранителей в переднем отсеке
Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | 60A | UR06 пусковой механизм ретрансляции питания |
| 2 | 10A | Встроенный элемент высокого напряжения |
| 3 | 20A | Взрыватель моющего насоса |
| 4 | 15A | UR05 пусковой механизм ретрансляции питания |
| 5 | 10A | Регулятор связи транспортного средства/ предохранитель индикатора высокого напряжения |
| 6 | 15A | UR04 пусковой механизм ретрансляции питания |
| 7 | (Зарезервировано) | |
| 8 | (Зарезервировано) | |
| 9 | 15A | UR07 пусковой механизм ретрансляции питания |
| 10 | Передняя реле насоса для охлаждения воды | |
| 11 | Реле для насоса заднего охлаждения двигателя | |
| 12 | Реле водяного насоса для охлаждения аккумуляторов | |
| 13 | Реле охлаждающего вентилятора | |
| 14 | (Зарезервировано) | |
| 15 | 40A | Взрыватель модуля управления тормозами (блок управления) |
| 16 | 40A | 6.7.5 Взрыватель модуля управления тормозами (моторного) |
| 17 | Зарезервировано | |
| 18 | 15A | Контроллер транспортного средства (KL87) предохранитель |
| 19 | 10A | Взрыватель системы климатического контроля |
| 20 | 10A | UR04 рулон/UR05 рулон/UR06 рулон/UR07 ручной/вент/тормозной переключатель/активный запорный решетчатый решетчатый решетчатый решетчатый решетчатый решетчатый мешок/нагрев аккумуляторной батареи / трехходовой клапан/ четырехходный клапанный предохранитель |
| 21 | 10A | Взрыватель левого луча |
| 22 | 10A | Взрыватель дальнего света |
| 23 | 10A | ADAS главный контроллер питания 2 предохранитель |
| 24 | 15A | UR08 пусковой механизм ретрансляции питания |
| 25 | 10A | Взрыватель левого ближнего света |
| 26 | 20A | Включатель системы питания системы управления аккумуляторами |
| 27 | 15A | Включатель переднего блока управления питанием |
| 28 | 10A | 2 предохранитель |
| 29 | 10A | Взрыватель с правым лучом |
| 30 | Реле с правым лучом | |
| 31 | Левый низкопульсный реле | |
| 32 | Розвежский реле | |
| 33 | Реле с высоким лучом | |
| 34 | 10A | Включатель модуля переключения передач/устройства с высоким напряжением |
| 35 | Зарезервировано | |
| 36 | Главное реле | |
| 37 | Зарезервировано |

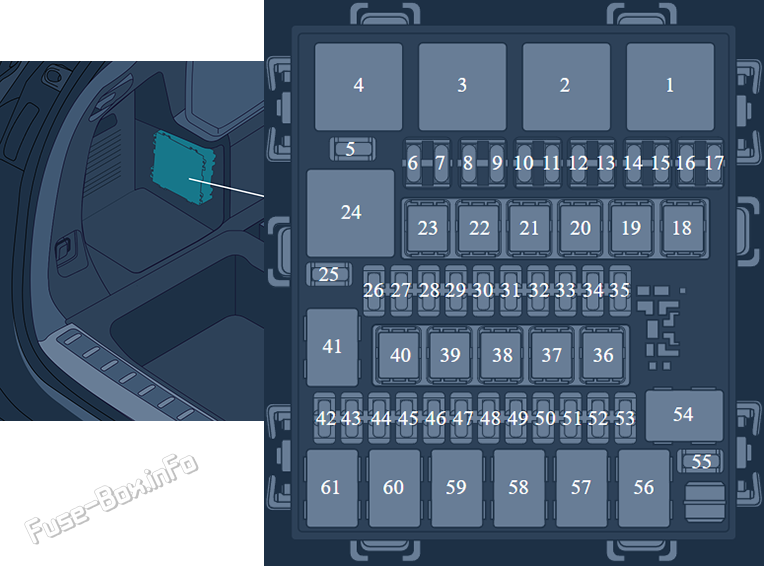

Блок предохранителей в багажнике
Блок предохранителей в багажнике
Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | TF02/TF27 реле питания предохранителя | |
| 2 | KL15 питание | |
| 3 | Задний воздуходувка (задний воздуходувка) KL30 Питание) | |
| 4 | Передний воздуходувка (в случае KL30 Питание) | |
| 5 | Зарезервировано | |
| 6 | 10A | 6.7.5.5 Предохранитель от включения переключателя ограничения скорости дуги колес/освещения окружающей среды/безопасного ящика |
| 7 | 15A | Развертывание левой передней и задней внешней дверной ручки +/втягивающее устройство - предохранитель |
| 8 | 15A | Развертывание левой передней и задней внешней дверной ручки -/втягивание + предохранитель |
| 9 | 15A | Вращение справа передней и задней боковой дверной ручки -/втягивание + предохранитель |
| 10 | 10A | Задний огонь в подъёмных вратах/задний свет кузова/задний выключатель крыши/звёздный зеркальный свет/плавкий предохранитель |
| 11 | 10A | USB центр (в долл. США) KL15 питание) предохранитель |
| 12 | 15A | Нажатие передней и задней боковой дверной ручки +/вытягивание - предохранитель |
| 13 | 10A | 6.11.4 Нагревной предохранитель справа от бокового зеркала |
| 14 | 10A | 6.11.4 Нагреватель с левой стороны зеркала |
| 15 | 10A | Второе сиденье USB предохранитель |
| 16 | Зарезервировано | |
| 17 | Зарезервировано | |
| 18 | 25A | Двигатель, регулирующий управление задним окном слева/справа (KL30 питание) предохранитель |
| 19 | 60A | TR01 Щекоточный пусковой механизм |
| 20 | 30A | Взрыватель регулировки сиденья для пассажиров |
| 21 | 30A | Взрыватель регулировки сиденья водителя |
| 22 | 40A | Контроллер подвески воздуха (воздушно-капельный насос) KL30 предохранитель источника питания |
| 23 | 30A | Взрыватель модуля управления подъемной вратами (моторного) |
| 24 | TF42/TF43 питание предохранителя | |
| 25 | Зарезервировано | |
| 26 | 20A | Контроллер подвески воздуха (KL30 питание) предохранитель |
| 27 | 15A | CC2 зарядка портовых электромоторов |
| 28 | 15A | TR07 пусковой механизм ретрансляции питания |
| 29 | 10A | Задний инвертер () KL30 питание) предохранитель |
| 30 | 10A | Включатель модуля управления подъемной вратами |
| 31 | 20A | Информационно-развлекательная система (KL30 питание) 2 предохранителя |
| 32 | 30A | TR04 пусковой механизм реле |
| 33 | 30A | TR05 пусковой механизм реле |
| 34 | 30A | Питание для контроллера заднего кузова 1 |
| 35 | 10A | Датчик удара/TR04 рулон/TR05 рулон/TR08 рулон/TR09 рулон/TR11 предохранитель свинцовой катушки |
| 36 | 30A | Взрыватель блока управления усилителем |
| 37 | 25A | TR03 пусковой механизм ретрансляции питания |
| 38 | 40A | TR11 Щекоточный пусковой механизм |
| 39 | 30A | TR02 Щекоточный пусковой механизм |
| 40 | 25A | Двигатель, регулирующий работу правых/левых оконных механизмов () KL30) предохранитель |
| 41 | Второй ряд тепловых реле сиденья | |
| 42 | 10A | Контроллер питания транспортного средства |
| 43 | 15A | Задний предохранитель стеклоочистителя |
| 44 | 15A | TR10 реле/TR12 хранение |
| 45 | 30A | 2 предохранитель |
| 46 | 25A | TR06 Щекоточный пусковой механизм |
| 47 | 25A | TR08 Щекоточный пусковой механизм |
| 48 | 25A | TR09 Щекоточный пусковой механизм |
| 49 | Зарезервировано | |
| 50 | 10A | TR13 хранение |
| 51 | 20A | Мощность модуля управления прицепа1 |
| 52 | 20A | Мощность модуля управления прицепа2 |
| 53 | Зарезервировано | |
| 54 | TF29 / TF28 питание предохранителя | |
| 55 | Зарезервировано | |
| 56 | TF26 предохранитель /TF30 пусковой/передний 12 В электропроводка | |
| 57 | Задняя 12вольтная электрическая розетка | |
| 58 | Второй ряд левого сиденья легкодоступный реле | |
| 59 | Реле обогрева заднего стекла | |
| 60 | Второй ряд правого сиденья легкодоступный реле | |
| 61 | Реле шлюза подъемного врата |

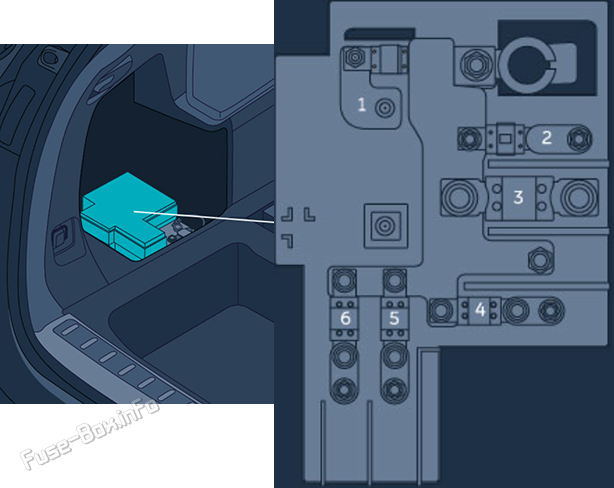

Блок силовых предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | 30A | Пиротехнический переключатель питания |
| 2 | 125A | Электрический механизм рулевого управления |
| 3 | 300A | DC/DC преобразователь |
| 4 | 200A | Автомобиль блок предохранителей питание |
| 5 | 125A | Питание в электрическом ящике с приборной панелью |
| 6 | 125A | Питание в нижней части электроблока |
