Предохранители и реле Nio ET5 2022-2024

Схемы относятся к указанным годам и вариантам Nio ET5 2022-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nio.



В этой статье приведены схемы блоков предохранителей и реле Nio ET5 2022, 2023 и 2024 годов, указано расположение блоков в автомобиле и назначение каждого элемента.

Схема предохранителей Nio ET5

Nio ET5 (2022-2024)

Блок предохранителей в панели приборов

Расположение блока предохранителей

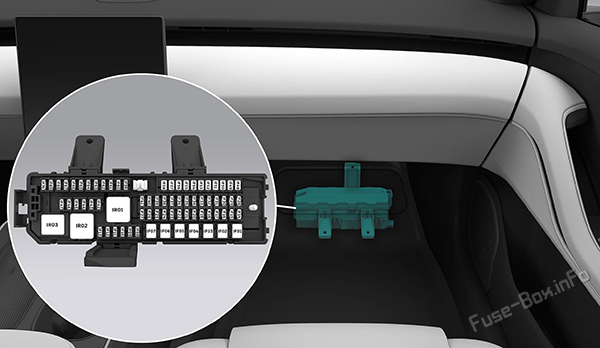

Расположение предохранителей в салоне Nio ET5 (2022, 2023, 2024)

Схема блока предохранителей

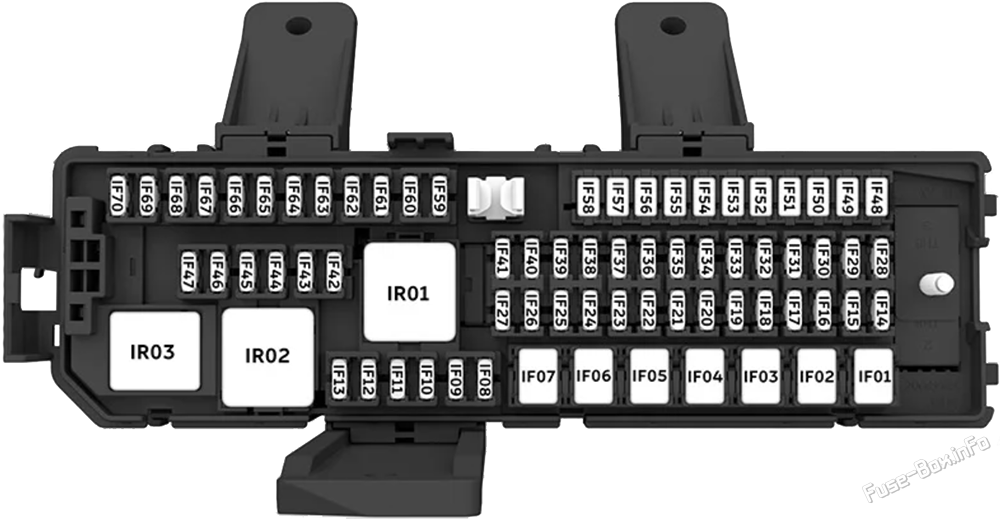

Схема блока предохранителей в салоне Nio ET5 (2022, 2023, 2024)

Назначение предохранителей в приборной панели
№Номинал/типНазначение
IF0150AIR01 Питание
IF02--
IF0320AИсточник питания регулятора давления в тормозном режиме
IF0440AРегулятор давления торможения
IF0540AРегулятор давления торможения
IF0640AIR03 Питание
IF0750AIR02 Питание
IF0810A3.7.3 Установка поясничной опоры/питания вентилятора водителя
IF0910A3.7.3 Установка поясничной поддержки/питания вентилятора
IF1010AПитание гибкого контроллера шасси 1
IF11--
IF1210AПитание гибкого контроллера шасси 2
IF1320AПитание модуля управления прицепом
IF1410AКонтроллер входа кузова
IF1510AПитание беспроводного модуля зарядки и контроллера кузова (безопасный ящик)
IF1610AПитание центра отображения
IF1730AADAS главный контроллер питания 1
IF1810AУмные антенны питания
IF1910AПитание модуля Bluetooth
IF2010AПитание модуля рулевого столба
IF2110AПитание устройства кондиционирования воздуха
IF2210AРучка внешней двери, питание дверного переключателя
IF2325AИсточник питания контроллера кузова (задние сиденья и подсветка задней фары)
IF2410AETC/ Питание спирта в блокировку
IF2510AПитание с датчиком LIDAR
IF2615AПитание контроллера кузова (насос омывателя)
IF2710ANOMI питание
IF2810AПитание с помощью цифрового прибора
IF2910AДиагностическое питание порта
IF3010AМодуль пожаротушения и питание датчиков дождевой воды
IF3120AПитание контроллера кузова1
IF3220AПитание контроллера кузова 2
IF33—ADAS главный контроллер питания 2
IF3410AКонтроль за положением детей/радиолокационный датчик/контроллер стояночного радиолокатора
IF3510AIR03 Питание с помощью реле
IF3610AСистема энергоснабжения системы управления аккумуляторами
IF3715AПиротехнический выключатель питания
IF3810AЭлектронный модуль переключения передач
IF3910AИсточник питания выключателя тормозов
IF4010AПитание для контроллера транспортного средства 1
IF4120AПитание с использованием мультимедиа
IF4225A12 В Питание для электрооборудования
IF43--
IF4410AСпереди USB Питание через порт
IF4510AЗадний контрольный щит USB Питание через порт
IF4610AКонтроллер входа кузова (обратная связь с реле с розетками мощности)
IF4725AПитание в задних 12-вольтовых розетках
IF4815AПитание контроллера кузова (звуковой сигнал)
IF4930AВодитель (вторая)
IF5030AПитание модуля управления пассажирскими сиденьями
IF5130AПитание модуля управления передней левой дверью 1
IF5220AПитание модуля управления передней левой дверью 2
IF5330AПитание модуля управления передней правой дверью 1
IF5420AПитание модуля управления передней правой дверью 2
IF5530AПитание модуля управления задней левой дверью 1
IF5620AПитание модуля управления задней левой дверью 2
IF5730AПитание модуля управления задней правой дверью 1
IF5820AПитание модуля управления задней правой дверью 2
IF5910AПитание для рулевого управления1
IF6010AПитание для рулевого управления 2
IF6110AПитание контроллера подушки безопасности
IF6210AКонтроллер/контроллер кузова
IF6310AКонтроллер/блок кондиционирования воздуха ETC/Стекло-видеопоток питания
IF6420AПитание левой фары
IF6520AПитание с правой фарой
IF6610AПодъем среднего источника питания задней фары
IF6710AПитание слева и справа от задних фар
IF6810AПитание контроллера транспортного средства
IF6910AВнутреннее освещение
IF7010A4-дверный источник питания для внешнего освещения
IR01MINIРеле с розеткой
IR02MINIРеле управления сиденьями/гибкими шасси
IR03ISO MINIKL15 реле

Спереди блок предохранителей

Расположение блока предохранителей

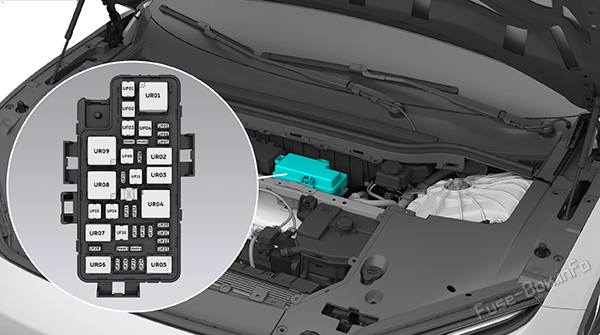

Расположение предохранителей в переднем отсеке Nio ET5 (2022, 2023, 2024)

Схема блока предохранителей

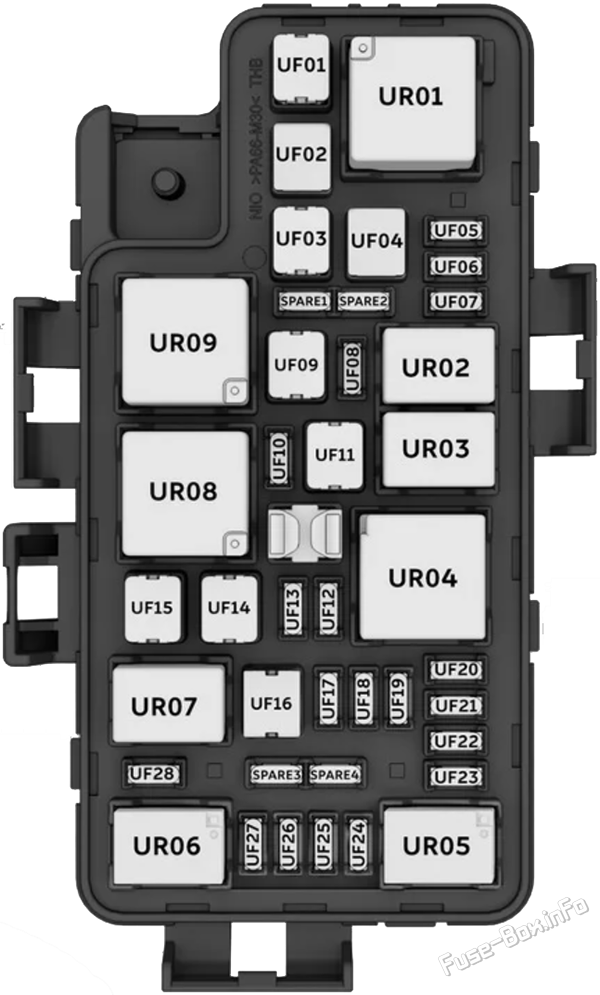

Схема блока предохранителей в переднем отсеке Nio ET5 (2022, 2023, 2024)

Назначение предохранителей в переднем отсеке
№Номинал/типНазначение
UF0160AUR01 Питание
UF02--
UF0325AКонтроллер передней части кузова (двигатель переднего стеклоочистителя) KL30 питание
UF04--
UF0510AВысоковольтные DC встроенный элемент преобразователя
UF0610AПереключение вперед (carr) KL30 питание)
UF07--
UF08--
UF0950AUR09 Питание
UF10--
UF1120AUR03 Питание
UF1210AМодуль электронного переключения передач (KL87 питание)
UF1310AСистема климатического контроля PM2.5 электронный клапан расширения датчика/компрессора в сборе/теплообменника/электронный клапан расширения теплового насоса () KL87 питание)
UF1420AUR07 Питание
UF15--
UF16--
UF1710AСзади HV энергораспределительный блок (KL87 питание)
UF1815AКонтроллер транспортного средства (KL87 питание)
UF19--
UF2010AUR01/UR03 Питание с помощью реле
UF2110AПятиступенчатый клапан охлаждения (в случае пятикомпонентного охлаждения) KL87 питание)
UF2210A2.11.3 Выключатель тормозов (привод) KL87 питание)
UF2310AСмещенная решетка переднего бампера (carbean shile) KL87 питание)
UF24--
UF25--
UF2615AНагрев переднего ветрового стекла
UF27--
UF2810AUR07 Питание с помощью реле
UR01MINIРеле охлаждающего вентилятора
UR02--
UR03280 MICROЭлектрическая реле электронного водяного насоса с высоким напряжением
UR04ISO MINIГлавное реле
UR05--
UR06-Передний тепловый реле с ветровым стеклом
UR07280 MICROПередняя электромобильная электронного водонапорная реле
UR08--
UR09MINIПередний вентилятор реле

Блок силовых предохранителей

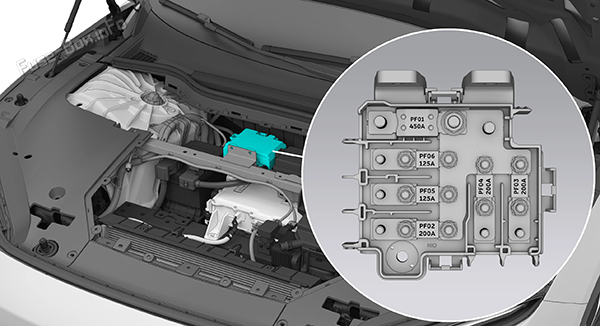

Блок силовых предохранителей Nio ET5 (2022, 2023, 2024)

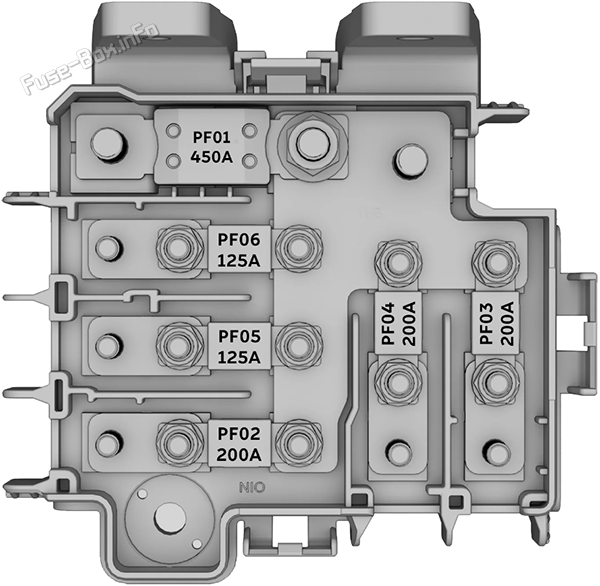

Схема блока силовых предохранителей Nio ET5 (2022, 2023, 2024)

№НоминалНазначение
PF01450ADC/DC конвертор
PF02200AПередний багажник блок предохранителей
PF03200AГруппа по приборам блок предохранителей
PF04200AЗадний багажник блок предохранителей
PF05125AЭлектрический механизм рулевого управления 2
PF06125AЭлектрический механизм рулевого управления 1

Блок предохранителей в багажнике

Расположение блока предохранителей

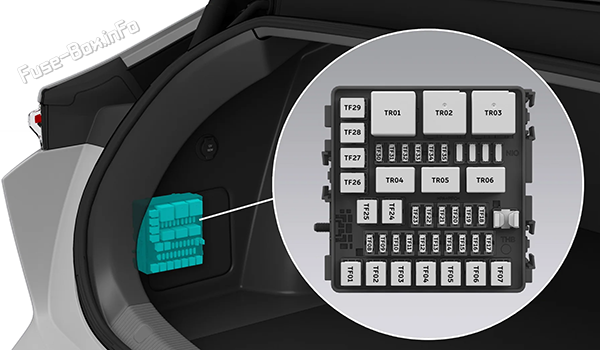

Расположение предохранителей в багажнике Nio ET5 (2022, 2023, 2024)

Схема блока предохранителей

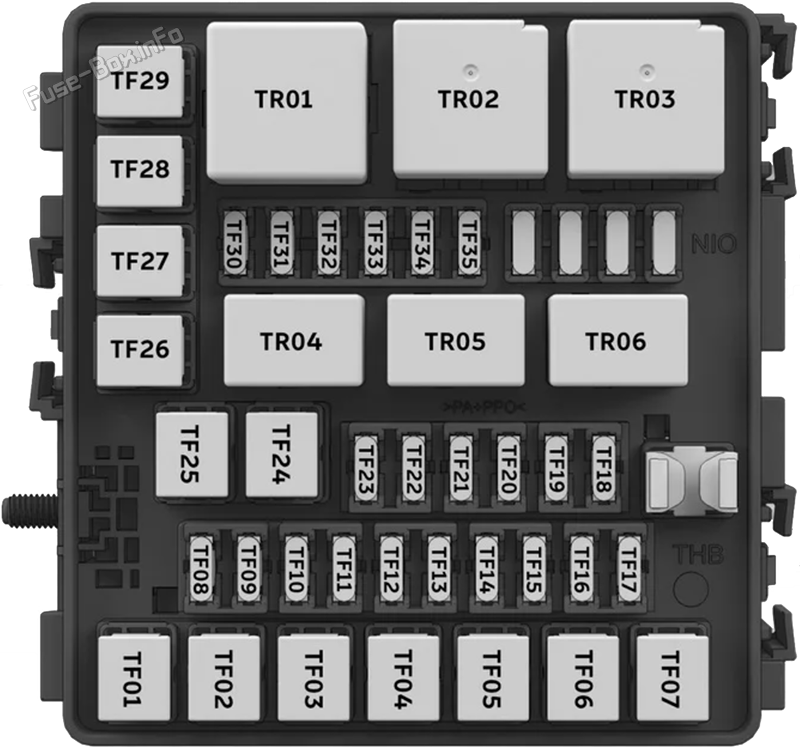

Схема блока предохранителей в багажнике Nio ET5 (2022, 2023, 2024)



Назначение предохранителей в багажнике
№Номинал/типНазначение
TF01--
TF0240ATR02 Питание
TF0340ATR03 Питание
TF0420AПитание модуля управления прицепа1
TF0530AПитание модуля управления подъемной вратами
TF0630AПитание устройства усилителя 1
TF07--
TF0810AЗадний инвертер питания
TF0910AПитание для контроллера транспортного средства 2
TF1010AПитание блока управления аккумуляторами 1
TF1120AПитание с использованием мультимедиа
TF1210AПитание в туловище
TF1330AADAS главный контроллер питания 2
TF1430AADAS главный контроллер питания 4
TF1530AКонтроллер кузова KL30 питание (внешнее освещение 2)
TF1610AИсточник питания датчика выкачки в подъемник
TF1710AЗаряжаемый индикатор питания
TF1830AКонтроллер кузова KL30 питание (внешнее освещение 1)
TF19--
TF2020AПитание модуля управления прицепа 2
TF2110ATR02 Питание с помощью реле
TF2210AПитание модуля бортовой зарядки (связь с зарядкой)
TF2310AПитание модуля бортовой зарядки
TF2440AВтягивающее устройство в сборе
TF25--
TF26--
TF2730AПитание гибкого контроллера шасси 2
TF2830AПитание гибкого контроллера шасси 1
TF2930AПитание устройства усилителя мощности 2
TF3010AЗарядка для защиты обратного хода порта
TF3110AСигнал зарядки, подтверждающий зарядку A+
TF32--
TF33--
TF34--
TF35--
TR01--
TR02ISO MINIРеле для сбора задних дефог
TR03ISO MINIKL15 Электрический реле (избыточный)
TR04--
TR05--
TR06--
