Предохранители и реле Nio ET7 2022-2024

Схемы относятся к указанным годам и вариантам Nio ET7 2022-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nio.



В этой статье приведены схемы блоков предохранителей и реле Nio ET7 2022, 2023 и 2024 годов, указано расположение блоков в автомобиле и назначение каждого элемента.

Схема предохранителей Nio ET7

Nio ET7 (2022-2024)

Блок предохранителей в салоне

Расположение блока предохранителей

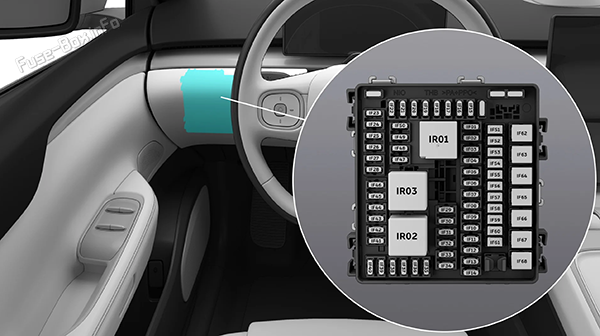

Расположение предохранителей в салоне Nio ET7 (2022, 2023, 2024)

Схема блока предохранителей

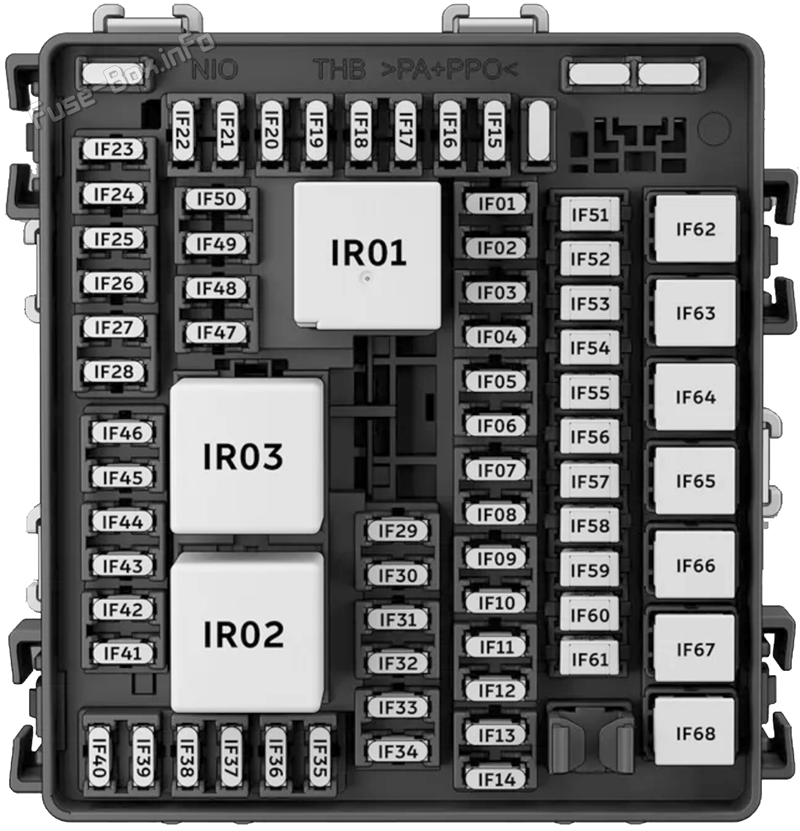

Схема блока предохранителей в панели приборов Nio ET7 (2022, 2023, 2024)

Назначение предохранителей в приборной панели
№НоминалНазначение
IF0110AГруппа по управлению аккумуляторами (KL30 питание)
IF0215AПиротехнический переключатель безопасности (Pirotechnical transport) KL30 питание)
IF0310AМодуль электронного переключения передач (KL30 питание)
IF0410A2.11.3 Выключатель тормозов (привод) KL30 питание)
IF0510AКонтроллер транспортного средства 1 ((KL30 питание)
IF0620AКондиционер информационно-развлекательной системы 1 (KL30 питание)
IF0710AПитание 1 модуля входа кузова
IF0810AПередний модуль управления кузовом (безопасный ящик) KL30 питание/ беспроводное зарядное устройство
IF0910AПитание центра отображения
IF1030AADAS главный контроллер 1 ((KL30 питание)
IF1110AУмное питание антенны
IF1210AПитание модуля блютуотермальной антенны
IF1310AПитание рулевой колонки
IF1410AВыставка/умный робот (на экране) KL30 питание)
IF1510AПитание с датчиком LIDAR
IF1630AADAS главный контроллер 2 (KL30 питание)
IF1710AМодуль контроля за климатом (KL30 питание)
IF1810A3.11.3 Питание для выключателя боковой двери
IF1910AIR01/IR02 Питание
IF2010AДиагностический интерфейс (KL30 питание)
IF2130AКонтроллер передней части кузова (внешний огонь 1) KL30 питание
IF2210AETC (KL30 питание)
IF2315AКонтроллер передней части кузова (насос омывателя) KL30 питание
IF2410AЗадняя панель управления/задний датчик/устройство модуля управления пахотными и световыми потоками
IF2520AМодуль управления передним кузовом 1 (KL30 питание)
IF2620AМодуль управления передним кузовом 2 (KL30 питание)
IF2710AКластер цифровых приборов (KL30 питание)
IF2810AРадиолокатор/контроллер стояночного радиолокатора
IF2910AПитание для рулевого управления1
IF3010AПитание для рулевого управления 2
IF3110AКонтроллер подушки безопасности (надувная подушка) KL15 питание)
IF3210AКонтроллер кузова (KL15 питание)
IF3310AМодуль по контролю за климатом ETC/ Зеркало заднего вида в сборе (KL15 питание)
IF3415AЛевые фары (слева) KL15 питание)
IF3515AПравый фара (справа) KL15 питание)
IF3610AОсветительное/зверское зеркало вокруг здания/светоотражающее свет/считывание света/свет многоцветной ножки/светофорной камеры (свечение) KL15 питание)
IF3710AСветофор среднего лифта (KL15 питание)
IF3810AЗадний фонарь левого тела (KL15 питание)
IF3910AЗадний фонарь правого тела (KL15 питание)
IF4010AКонтроллер передней части кузова KL15_1/KL15_2 реле/IR03 Питание реле
IF4125A12 В Питание для электрооборудования
IF4210AБезопасная коробка USB Питание через порт
IF4310AОбратная связь с передним контроллером питания
IF4410AЗадний контрольный щит USB порт (в долл. США) KL15 питание)
IF4510AЗаднее сиденье USB питание
IF4625AПитание в задних 12-вольтовых розетках
IF4715A3.7.7.3 Пневматическая опора/питание вентилятора сиденья водителя
IF4815A3.7 Пневматическая опора/питание вентилятора
IF4915AВентиляция/массовый питание задней пассажирской опорной панели
IF5015AЗарезервировано
IF5125AКонтроллер передней части кузова (звуковой сигнал) KL30 питание
IF5225AИсточник питания для управления сиденьем водителя
IF5325AИсточник питания для управления пассажирскими сиденьями
IF5430AМодуль управления передней левой дверью KL30 питание 1
IF5520AМодуль управления передней левой дверью KL30 питание 2
IF5630AМодуль управления передней правой дверью KL30 питание 1
IF5720AМодуль управления передней правой дверью KL30 питание 2
IF5830AМодуль управления задней левой дверью KL30 питание 1
IF5920AМодуль управления задней левой дверью KL30 питание 2
IF6030AМодуль управления задней правой дверью KL30 питание 1
IF6120AМодуль управления задней правой дверью KL30 питание 1
IF6240A2. Электрический привод, работающий на контроллере давления торможения
IF6350AIR02 Электрический переключатель
IF6440AIR01 Электрический переключатель
IF6550AIR03 Электрический переключатель
IF6625A(Зарезервировано)
IF6720AЭнергоснабжение модуля регулирования давления в тормозном режиме
IF6840A1. Электрический привод 1
IR0140AПредохранители IF29, IF30, IF31, IF32, IF33, IF34, IF35, IF36, IF37, IF38, IF39, IF40 (питание KL15)
IR0270AПредохранители IF41, IF42, IF43, IF44, IF45, IF46 (питание KL15)
IR0370AIF47, IF48, IF49, IF50 (KL15 электропитание)

Спереди блок предохранителей

Расположение блока предохранителей

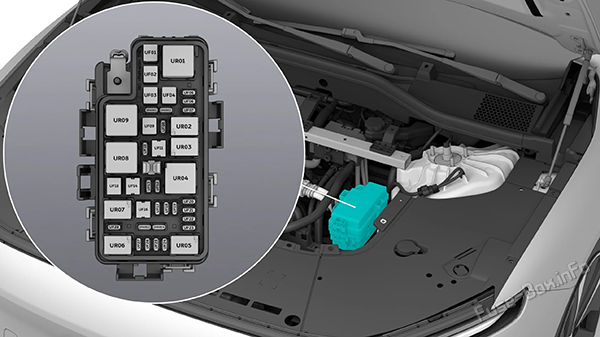

Расположение предохранителей в переднем отсеке Nio ET7 (2022, 2023, 2024)

Схема блока предохранителей

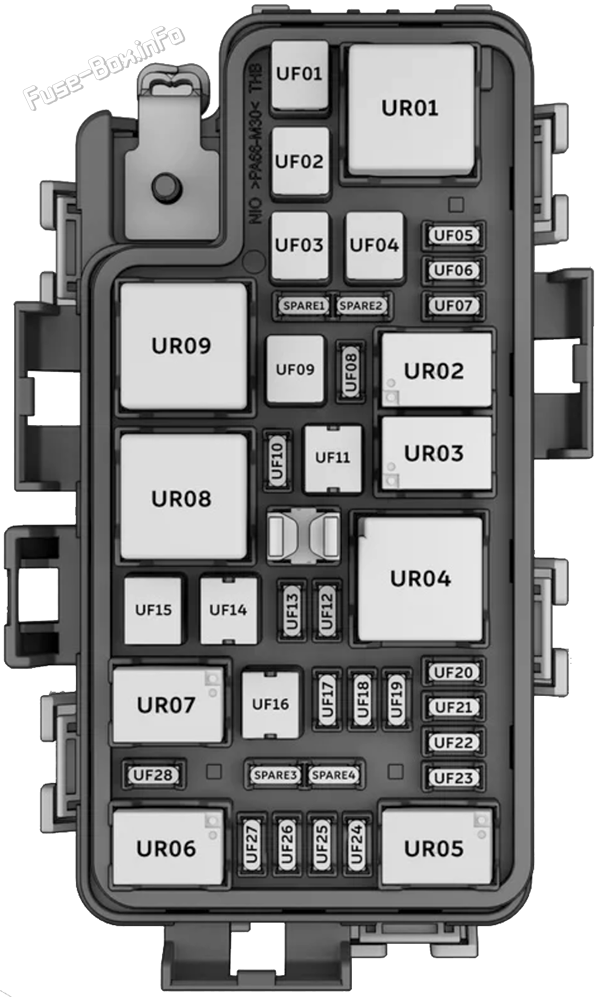

Схема блока предохранителей в переднем отсеке Nio ET7 (2022, 2023, 2024)

Назначение предохранителей в переднем отсеке
№НоминалНазначение
UF0160AUR01 Электрический переключатель
UF02-Зарезервировано
UF0325AКонтроллер передней части кузова (двигатель переднего стеклоочистителя) KL30 питание
UF04-Зарезервировано
UF0510AВысокое напряжение DC встроенный элемент преобразователя
UF0610AПереключение вперед (carr) KL30 питание)
UF0715AUR02 Электрический переключатель
UF08-Зарезервировано
UF0950AUR09 Электрический переключатель
UF10-Зарезервировано
UF1120AUR03 Электрический переключатель
UF1210AМодуль электронного переключения передач (KL87 питание)
UF1310AСистема климатического контроля PM2.5 электронный клапан расширения датчика/компрессора в сборе/теплообменника/электронный клапан расширения теплового насоса () KL87 питание)
UF1420AUR07 Электрический переключатель
UF15-Зарезервировано
UF16-Зарезервировано
UF1710AЗадний инвертер () KL87 питание)
UF1815AКонтроллер транспортного средства (KL87 питание)
UF19-Зарезервировано
UF2010AUR01/UR03 Питание реле
UF2110AПятиступенчатый клапан охлаждения (в случае пятикомпонентного охлаждения) KL87 питание)
UF2210A2.11.3 Выключатель тормозов (привод) KL87 питание)
UF2310AСмещенная решетка переднего бампера (carbean shile) KL87 питание)
UF24-Зарезервировано
UF25-Зарезервировано
UF26-Зарезервировано
UF27-Зарезервировано
UR01Коллекция охлаждающего вентилятора (в сборе) KL87 питание)
UR02Модуль рулевой колонки (питание системы отопления колеса)
UR03Электронный водяной насос - электроаккумулятор (KL87 питание)
UR04UF12, UF13, UF17, UF18, UF20, UF21, UF22, UF23, UF28 питание предохранителя
UR05Зарезервировано
UR06Зарезервировано
UR07Электронный водяной насос - передний двигатель (KL87 питание)
UR08Питание системы воздушного снабжения
UR09Передний вентилятор (KL87 питание)
UR10Зарезервировано

Блок силовых предохранителей

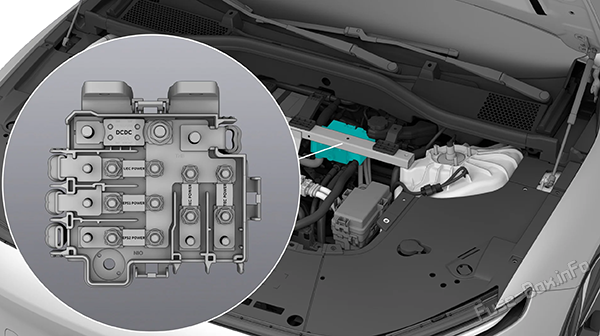

Блок силовых предохранителей Nio ET7 (2022, 2023, 2024)

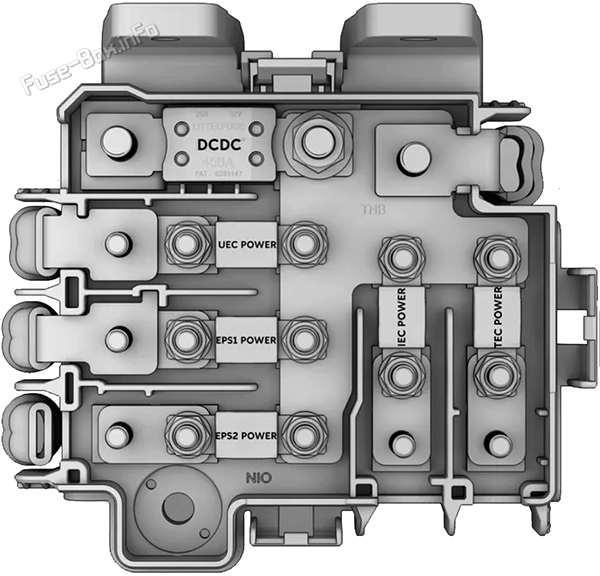

Схема блока силовых предохранителей Nio ET7 (2022, 2023, 2024)

ВзрывчаткаНоминалНазначение
DCDC450ADC/DC конвертор
UEC POWER200AЭлектронный ящик для подслоек
IEC POWER200AГруппа по приборам блок предохранителей
TEC POWER200AАвтомобиль блок предохранителей
EPS1 POWER125AРулевое устройство с электрической мощностью
EPS2 POWER125AРулевое устройство с электрической мощностью

Блок предохранителей в багажнике

Расположение блока предохранителей

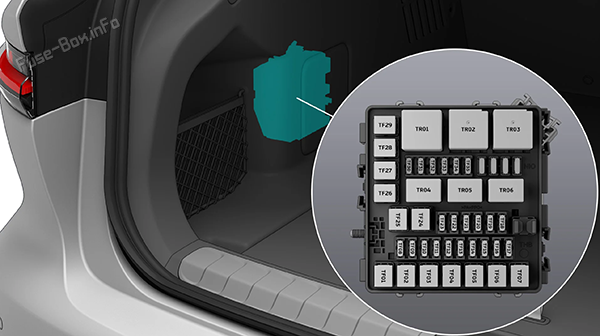

Расположение предохранителей в багажнике Nio ET7 (2022, 2023, 2024)

Схема блока предохранителей

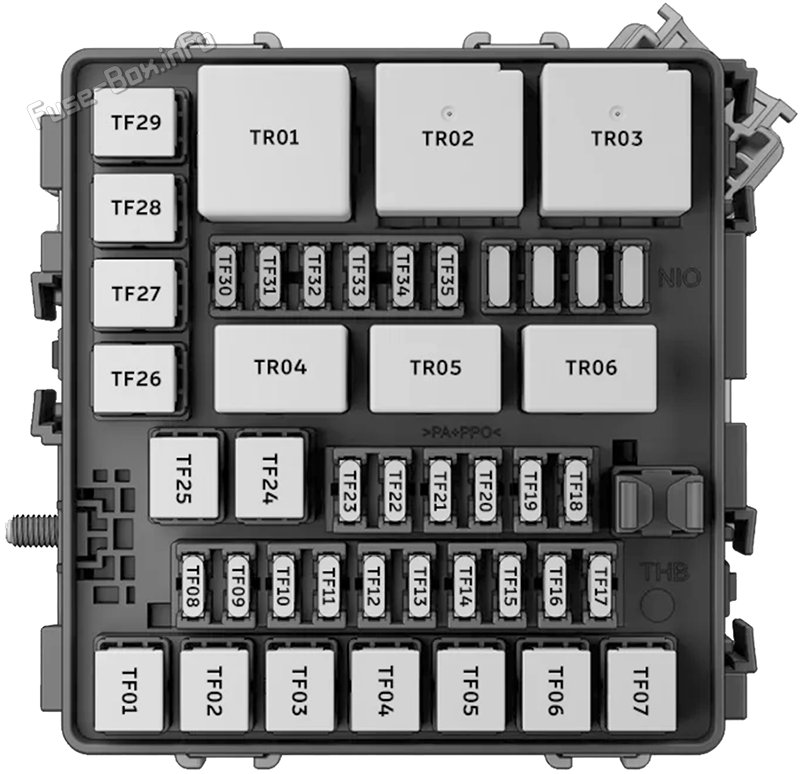

Схема блока предохранителей в багажнике Nio ET7 (2022, 2023, 2024)

Назначение предохранителей в багажнике
№НоминалНазначение
TF01-Зарезервировано
TF0240AIR02 Электрический переключатель
TF0340AIR03 Электрический переключатель
TF04-Зарезервировано
TF0530AПитание в шлюзе подъемника
TF0630AПитание блока управления усилителем 1
TF0740AПереднее втягивающее устройство в сборе - слева (KL30 питание)
TF0810AЗадний инвертер () KL30 питание)
TF0910AКонтроллер кузова 2 ((KL30 питание)
TF1010AПитание блока управления аккумуляторами 1 ((KL30)
TF1120AИнформационно-развлекательная система (KL30 питание) 2
TF1210AПитание модуля входа кузова 2
TF1330AADAS питание 2
TF1430AADAS питание 4
TF1530AКонтроллер передней части кузова (внешний свет2) KL30 питание
TF1610AИсточник питания датчика выкачки в подъемник
TF1710AУказатель правой зарядки (KL30 питание)
TF18-Зарезервировано
TF1910AРадиолокационный питание задней миллиметровой волны
TF20-Зарезервировано
TF2110ATR02/TR03 Питание реле
TF22-Зарезервировано
TF2320AКонтроллер передней части кузова (нагрев заднего сиденья/огрет заднего сиденья) KL30 питание
TF2420AПитание гибкого контроллера шасси 3
TF2520AПитание гибкого контроллера шасси 4
TF26-Зарезервировано
TF2720AПитание гибкого контроллера шасси 2
TF2830AПитание гибкого контроллера шасси 1
TF2930AПитание блока управления усилителем 1
TF30-Зарезервировано
TF31-Зарезервировано
TF32-Зарезервировано
TF33-Зарезервировано
TF34-Зарезервировано
TF35-Зарезервировано
TR01Зарезервировано
TR02Питание для обогрева заднего стекла
TR03KL15 питание (расход)
TR04Зарезервировано
TR05Зарезервировано
TR06Зарезервировано

Дополнительная информация: Nio ET7 2022-2024

Предохранители и реле nio et7 2022 2024: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
