Предохранители и реле Nissan 350Z (2003-2008)
Схемы относятся к указанным годам и вариантам Nissan 350Z (2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan 350Z 2003-2008 гг.
Предохранитель прикуривателя (розетки) в Nissan 350Z Это предохранитель №7 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

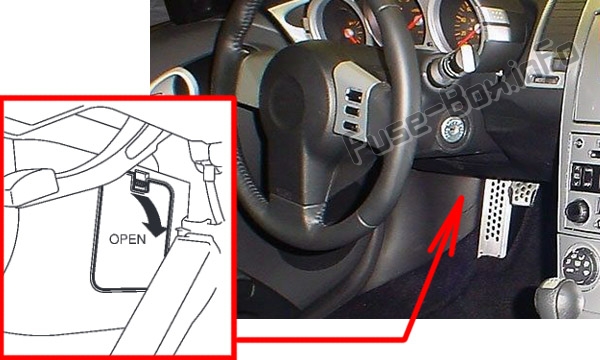

Расположение блока предохранителей
Блок предохранителей находится за крышкой под приборной панелью.

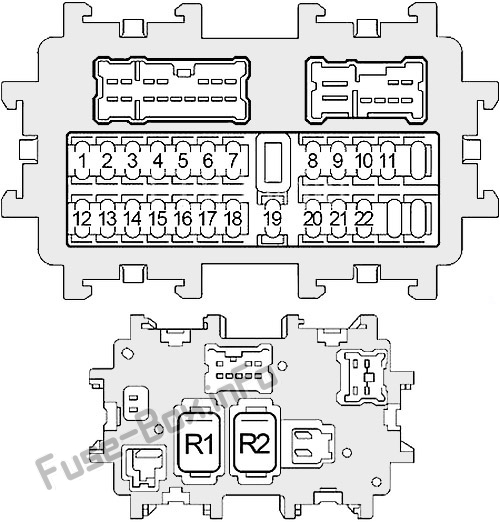

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 10 | Функция системы впрыска топлива, инжектор, устройство открывания задней двери, противоугонная система Nissan, электрические стеклоподъемники, обогреватель заднего стекла, фара, система дневного света, система управления фарами, указатель поворота и аварийная сигнальная лампа, комбинированный переключатель, стояночный фонарь, номерной фонарь , Задний фонарь, Задний противотуманный фонарь, Освещение салона, Освещение, Предупреждающий звуковой сигнал, Передний стеклоочиститель и омыватель, Задний стеклоочиститель и омыватель, Очиститель фар |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | - | Не используется |
| 5 | 15 | Не используется |
| 6 | 10 | Дверное зеркало, устройство открывания задней двери, система предупреждения о краже, навигационная система, дверное зеркало с электроприводом, фара, система дневного света, система управления направлением фар, указатель поворота и аварийная сигнализация, комбинированный переключатель, стояночный фонарь, номерной фонарь, задний фонарь, задний противотуманный фонарь Лампа, освещение, комбинированный прибор, очиститель фар, аудио, антенна, телефон |
| 7 | 15 | Розетка |
| 8 | 10 | Обогрев зеркала заднего вида |
| 9 | 10 | Сиденье с электроприводом |
| 10 | 15 | Двигатель вентилятора, Кондиционер, Тройной счетчик, Комбинированный счетчик |
| 11 | 15 | Двигатель вентилятора, Кондиционер, Тройной счетчик, Комбинированный счетчик |
| 12 | 10 | Устройство автоматического регулирования скорости (ASCD) Выключатель тормоза, система управления ESP/TCS/ABS, дверной замок с электроприводом, система дистанционного доступа без ключа, обогреватель заднего стекла, подогрев сиденья, кондиционер, система управления фарами, указатели поворота и аварийная сигнализация, освещение , тройной счетчик, комбинированный счетчик, сигнальные лампы, звуковой сигнал, реле обогревателя заднего стекла |
| 13 | 10 | Дополнительная удерживающая система |
| 14 | 10 | Комбинированный прибор, контрольные лампы, индикатор устройства автоматического контроля скорости (ASCD), разъемы MIL и канала передачи данных, система управления ESP / TCS / ABS, дополнительная система пассивной безопасности, система зарядки, фара, сигнал поворота и аварийная сигнализация, система дневного света, освещение , Задний противотуманный фонарь, Тройной метр, Предупреждающий звуковой сигнал |
| 15 | 15 | Датчик кислорода с подогревом |
| 16 | - | Не используется |
| 17 | 15 | Аудио |
| 18 | 10 | Освещение салона, освещение, система предупреждения о низком давлении в шинах, дверной замок с электроприводом, устройство открывания крышки топливного бака, система дистанционного доступа без ключа, устройство открывания крышки багажника, система безопасности автомобиля, электрические стеклоподъемники, противоугонная система Nissan, обогреватель заднего стекла, сиденье с электроприводом, фары , Система дневного света, Сигнал поворота и аварийная сигнальная лампа, Комбинированный переключатель, Стояночный фонарь, Фонарь номерного знака, Задний фонарь, Предупреждающий звуковой сигнал, Передний стеклоочиститель и омыватель, Задний стеклоочиститель и омыватель, Телефон |
| 19 | 10 | Система управления ESP / TCS / ABS, дверной замок с электроприводом, система предупреждения о краже, система дистанционного доступа без ключа, противоугонная система Nissan, обогреватель заднего стекла, кондиционер, сигнал поворота и аварийная сигнальная лампа, освещение, тройной счетчик, комбинированный счетчик, предупреждение Лампы, Предупреждающий звуковой сигнал, Телефон |
| 20 | 10 | Стоп-сигнал, выключатель тормоза, устройство автоматического контроля скорости (ASCD) выключатель тормоза, система управления ESP/TCS/ABS |
| 21 | 10 | Лампа салона, освещение, лампа багажника, индикатор устройства автоматического контроля скорости (ASCD), разъемы MIL и канала передачи данных, система управления ESP / TCS / ABS, дверной замок с электроприводом, навигационная система, система предупреждения о краже, фара, система дневного света, Указатель поворота и аварийная сигнальная лампа, задний противотуманный фонарь, тройной счетчик, комбинированный счетчик, сигнальные лампы, предупреждающий звуковой сигнал |
| 22 | 10 | Устройство открывания крышки топливного бака, Устройство открывания крышки багажника |
| Реле | ||
| R1 | воздуходувка | |
| R2 | Аксессуар |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

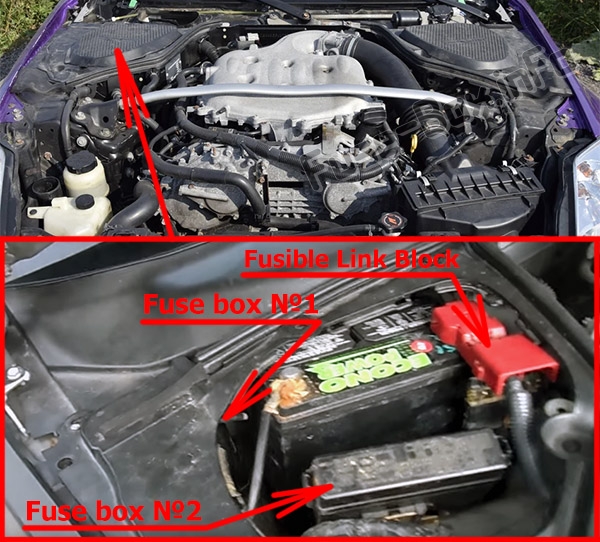

Расположение блока предохранителей
Под пластиковой крышкой со стороны пассажира находятся три блока предохранителей — блок плавких вставок (главные предохранители) расположен на плюсовой клемме аккумулятора, а два блока предохранителей расположены рядом с аккумулятором. Чтобы получить доступ к блоку предохранителей №1, необходимо снять все пластиковые детали.

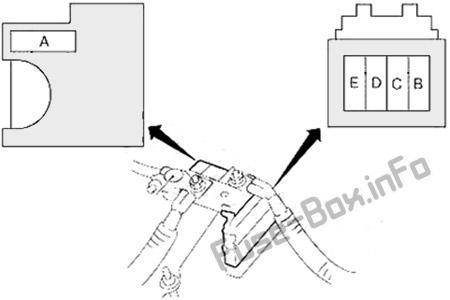

Блок плавких вставок
| № | Amp | Описание |
|---|---|---|
| A | 120/140 | Генератор, предохранители B, C |
| B | 100 | Предохранители 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M |
| C | 80 | Реле дальнего света фар (предохранители 72, 74), реле ближнего света фар (предохранители 76, 86), предохранители 71, 73, 75, 87 |
| D | 60 | Дополнительное реле (предохранители 6, 7), реле вентилятора (предохранители 10, 11), предохранители 17, 19, 20, 21, 22 |
| E | 80 | Реле зажигания (реле кондиционера, предохранители 81, 82, 83, 84, 85, 89), предохранители 77, 78, 79, 80 |

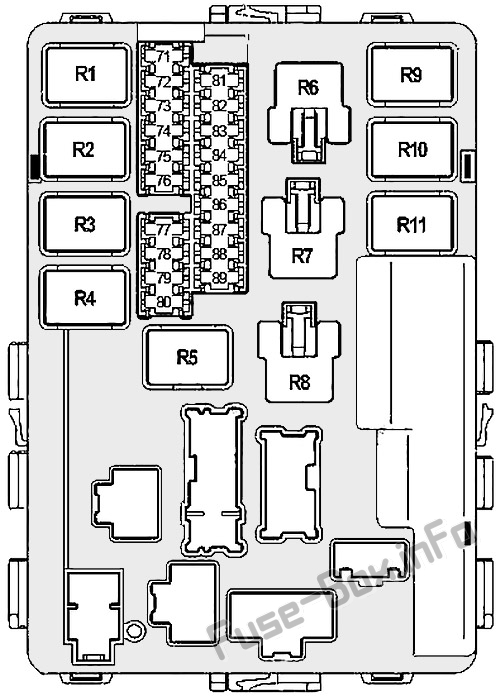

Схема блока предохранителей №1
| № | Amp | Описание |
|---|---|---|
| 71 | 10 | Реле задних фонарей (стояночный фонарь, номерной фонарь, задний фонарь, освещение, система управления направлением света фар) |
| 72 | 10 | Фара высокая, система дневного света |
| 73 | 30 | Реле переднего стеклоочистителя |
| 74 | 10 | Фара высокая, система дневного света |
| 75 | 20 | Реле обогревателя заднего стекла |
| 76 | 15 | Низкий уровень фар |
| 77 | 15 | Реле модуля управления двигателем |
| 78 | 15 | IPDM E/R |
| 79 | 10 | Реле кондиционера |
| 80 | 20 | Реле обогревателя заднего стекла |
| 81 | 15 | Реле топливного насоса |
| 82 | 10 | Система управления ESP/TCS/ABS |
| 83 | 10 | Фонарь заднего хода, система предупреждения о краже |
| 84 | 10 | Передний стеклоочиститель и омыватель, Задний стеклоочиститель и омыватель |
| 85 | 15 | Датчик кислорода с подогревом, функция системы впрыска топлива, датчик состава топливовоздушной смеси |
| 86 | 15 | Низкий уровень фар |
| 87 | 15 | Реле двигателя управления дроссельной заслонкой |
| 88 | 15 | Не используется |
| 89 | 10 | Система запуска, MIL и разъемы канала передачи данных |
| Реле | ||
| R1 | Модуль управления двигателем | |
| R2 | Фара высокая | |
| R3 | Низкий уровень фар | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Охлаждающий вентилятор (№3) | |
| R7 | Охлаждающий вентилятор (№ 1) | |
| R8 | Охлаждающий вентилятор (№ 2) | |
| R9 | Двигатель управления дроссельной заслонкой | |
| R10 | Топливный насос | |
| R11 | Передняя противотуманная фара |

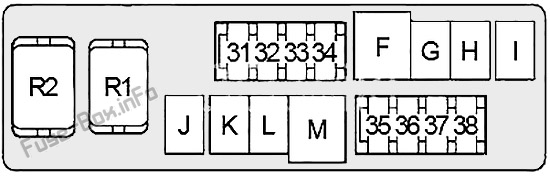

Схема блока предохранителей №2
| № | Amp | Описание |
|---|---|---|
| 31 | - | Не используется |
| 32 | 10 | Основной источник питания и цепь заземления |
| 33 | 10 | Система дневного света, стояночный фонарь, фонарь номерного знака, задний фонарь |
| 34 | 15 | Блок питания ECM для резервного питания, разъемы MIL и канала передачи данных, противоугонная система Nissan |
| 35 | 15 | Horn |
| 36 | 10 | Система зарядки |
| 37 | 15 | Аудио |
| 38 | 10 | Сиденье с подогревом |
| F | 40 | Электрические стеклоподъемники, дверной замок с электроприводом, устройство открывания задней двери, система дистанционного доступа без ключа, система предупреждения о краже, обогреватель заднего стекла, сиденье с электроприводом, фары, система управления направлением фар, система дневного света, указатель поворота и аварийная сигнальная лампа, комбинированный переключатель, стояночный фонарь , Фонарь номерного знака, Задний фонарь, Задний противотуманный фонарь, Освещение, Лампа освещения салона, Предупреждающий звуковой сигнал, Передний стеклоочиститель и омыватель, Задний стеклоочиститель и омыватель, Очиститель фар |
| G | 40 | Очиститель фар / автоматический выключатель (мягкий верх) |
| H | 40 | Управление вентилятором охлаждения |
| I | 40 | Управление вентилятором охлаждения |
| J | 50 | Система управления ESP/TCS/ABS |
| K | 30 | Система управления ESP/TCS/ABS |
| L | 30 | Система управления ESP/TCS/ABS |
| M | 40 | Выключатель зажигания |
| Реле | ||
| R1 | Horn | |
| R2 | Резервная лампа Shift Lock |
