Предохранители и реле Nissan Altima L34 2019-2025
Схемы относятся к указанным годам и вариантам Nissan Altima L34 2019-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В статье рассмотрено шестое поколение Nissan Altima (L34), выпускавшееся с 2019 по 2025 год. Здесь приведены схемы блоков предохранителей Nissan Altima 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годов, расположение блоков и назначение каждого элемента.
Схема предохранителей Nissan Altima 2019-2025
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

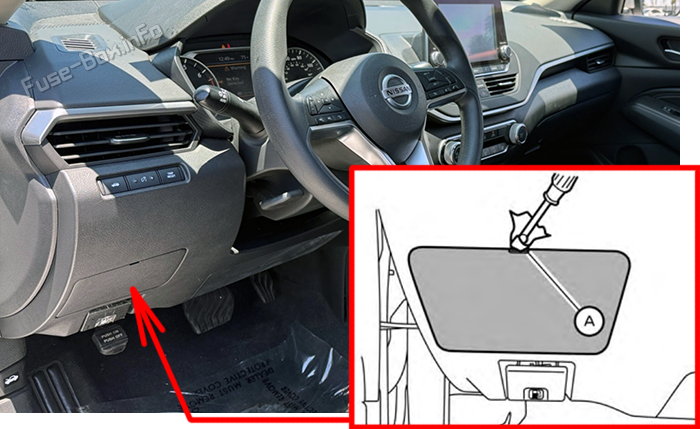

Расположение блока предохранителей
Удалить блок предохранителей прикрытие A с подходящим инструментом. Используйте ткань, чтобы не повредить обрезку.

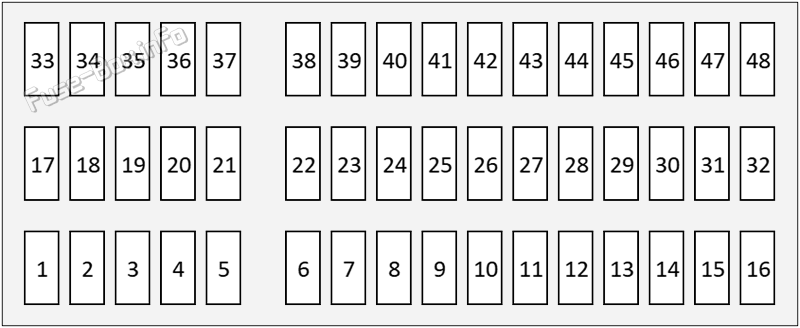

Схема блока предохранителей
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 20A | SPARE | Запасной предохранитель |
| 2 | 15A | USB CHARGE | USB зарядное устройство |
| 3 | 10A | ELEC PARTS (ACC) | Защитит несколько цепей |
| 4 | 20A | POWER SOCKET | прикуриватель / розетка питания |
| 5 | 10A | VDC CONT | Контроль за динамикой транспортного средства |
| 6 | 5A | METER (IGN) | Тематический блок документов |
| 7 | 5A | SPARE | Запасной предохранитель |
| 8 | 20A | H/SEAT FR | Отопительный прибор для передних сидений |
| 9 | 5A | STRG | 6.11.9 Замок рулевого управления |
| 10 | 5A | E-PKB | E-PKB |
| 11 | 10A | AIR BAG | Подушки безопасности |
| 12 | 5A | ELEC PARTS (IG SIG) | ELEC PARTS (IG SIG) |
| 13 | 10A | ELEC PARTS (IG POWER) | ELEC PARTS (IG POWER) |
| 14 | 5A | EPS | Рулевое управление с электрической силой |
| 15 | 10A | ATR CONT | ATR CONT |
| 16 | 10A | WASHER PUMP | Моющие стекловые стекла |
| 17 | 30A | RR DEF | Дефлогер заднего окна |
| 18 | 5A | SPARE | Запасной предохранитель |
| 19 | 10A | HEATED MIRROR | Зеркало-греватель |
| 20 | 5A | BCM | Модуль управления кузовом |
| 21 | 10A | METER (BAT) | Тематический блок документов |
| 22 | 10A | AUDIO-2 | Аудиовизуальная система |
| 23 | 5A | SPARE | Запасной предохранитель |
| 24 | 20A | AUDIO-1 | Аудиовизуальная система |
| 25 | 15A | SPARE | Запасной предохранитель |
| 26 | 20A | BOSE | Аудиовизуальная система |
| 27 | 10A | SPARE | Запасной предохранитель |
| 28 | 15A | SPARE | Запасной предохранитель |
| 29 | 20A | SPARE | Запасной предохранитель |
| 30 | 30A | BLOWER MOTOR | AC Двигатель-дувомотор |
| 31 | 30A | SPARE | Запасной предохранитель |
| 32 | 5A | ILL | Освещение |
| 33 | 10A | HEATED STRG | Подогрев рулевого колеса |
| 35 | 10A | BCM | Модуль управления кузовом |
| 36 | 10A | 4WD SOL | 4WD SOL |
| 37 | 10A | 4WD CONT | 4WD CONT |
| 38 | 10A | ELECT PKB | ELECT PKB |
| 39 | 10A | ELEC B (BAT) | ELEC B (BAT) |
| 40 | 10A | GATEWAY | GATEWAY |
| 41 | 10A | TCU | Контроллер трансмиссии |
| 42 | 15A | DOOR LOCK RR | Система замка дверей |
| 43 | 15A | DOOR LOCK FR | Система замка дверей |
| 44 | 10A | TURN SIGNAL | Поворот сигнала |
| 45 | 15A | RR FOG | Задние противотуманные огни |
| 46 | 10A | ROOM LAMP | Свет и внутренний свет |
| 47 | 10A | STOP LAMP-2 | Стоп-сигналы |
| 48 | 5A | STOP LAMP-1 | Стоп-сигналы |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

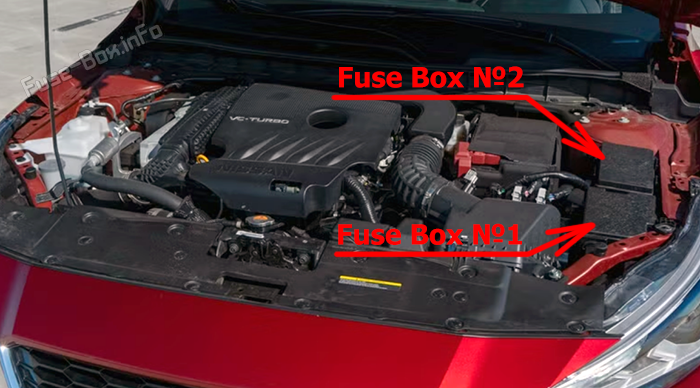

Расположение блока предохранителей
Удалить блок предохранителей- Прикрывать, подталкивая счет и поднимая прикрытие.
Схемы блоков

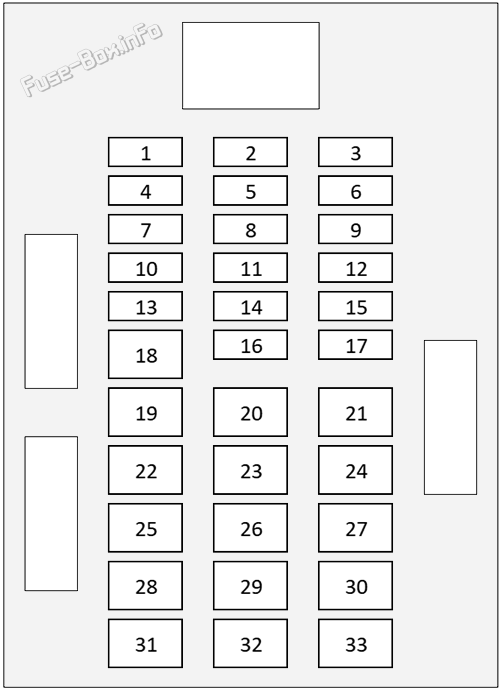

блок предохранителей №1
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 10A | CVT CONT | CVT привод |
| 2 | 10A | VCR CONT | VCR CONT |
| 4 | 15A | HORN | Звуковой сигнал |
| 6 | 15A | VINJ1 | Впрыск топлива |
| 8 | 15A | VINJ2 | Впрыск топлива |
| 10 | 10A | FUEL HIGH PUMP | Топливный насос |
| 12 | 30A | E-PKB CONT1 | Орган управления стояночным тормозом |
| 14 | 30A | E-PKB CONT2 | Орган управления стояночным тормозом |
| 18 | 40A | RAD FAN1 | вентилятор радиатора |
| 20 | 40A | VDC MOTOR | Контроль за динамикой транспортного средства |
| 21 | 50A | IGN SW | 4.7.5 Выключатель зажигания |
| 22 | 30A | VDC SOL | Контроль за динамикой транспортного средства |
| 25 | 40A | USM | Модуль унифицированной системы |
| 29 | 40A | RAD FAN2 | вентилятор радиатора |
| 30 | 40A | E-VTC CONT | E-VTC CONT |
| 31 | 40A | POWER WDW | Окна с питанием |

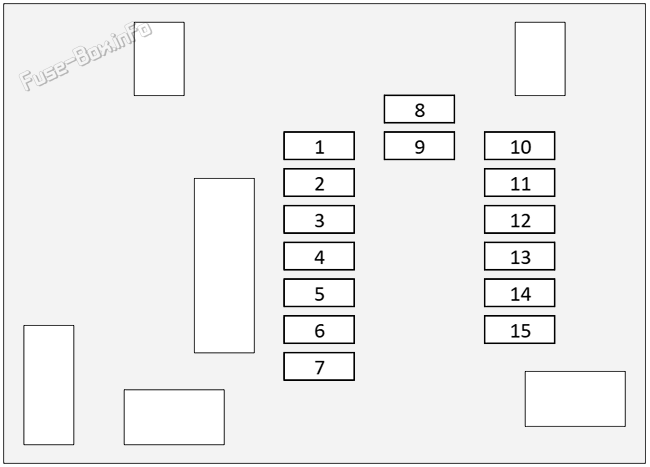

блок предохранителей №2
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 10A | REV_LAMP/AC_VALVE | Зажигательные огни (от зажигания)/электромагнитный клапан кондиционера воздуха |
| 3 | 10A | AT | Система автоматического управления трансмиссией (питание к автоматической трансмиссии) ECU от переключателя зажигания) |
| 4 | 10A | AIRBAG/ABS | Подушка безопасности; антиблокировочная тормозная система |
| 5 | 10A | ACTUATOR2 | Различные приводы двигателя (пусковой клапан, клапаны управления турбинами и т.д. в зависимости от конфигурации) |
| 6 | 5A | ECM/ESCL | 4.3.1 Устройство управления двигателем |
| 7 | 30A | WIPER | Передние стеклоочистители |
| 9 | 15A | ACTUATOR1 | Различные приводы двигателя (пусковой клапан, клапаны управления турбинами и т.д. в зависимости от конфигурации) |
| 10 | 15A | ACTUATOR5 | Различные приводы двигателя (пусковой клапан, клапаны управления турбинами и т.д. в зависимости от конфигурации) |
| 11 | 15A | LCS CABIN/INJECTOR | LCS CABIN/INJECTOR |
| 12 | 15A | ACTUATOR3 | Различные приводы двигателя (пусковой клапан, клапаны управления турбинами и т.д. в зависимости от конфигурации) |
| 13 | 10A | ACTUATOR4 | Различные приводы двигателя (пусковой клапан, клапаны управления турбинами и т.д. в зависимости от конфигурации) |
| 14 | 10A | BAT ABS VALVES/ECM BAT | Постоянное питание ABS единица |
| 15 | 20A | FUEL PUMP | Топливный насос |
Дополнительная информация: Nissan Altima L34 2019-2025
Предохранители и реле nissan altima l34 2019 2025: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
