Предохранители и реле Nissan Armada TA60 2004-2007
Схемы относятся к указанным годам и вариантам Nissan Armada TA60 2004-2007. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В статье рассмотрено первое поколение Nissan Armada (TA60) до рестайлинга, выпускавшееся с 2004 по 2007 год. Здесь приведены схемы блоков предохранителей Nissan Armada 2004, 2005, 2006 и 2007 годов, расположение блоков и назначение каждого элемента.
Схема предохранителей Nissan Armada 2004-2007
Содержание
Блок предохранителей в салоне

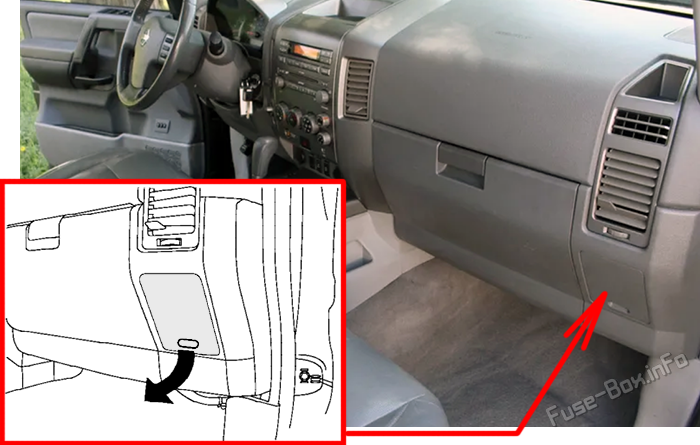

Расположение блока предохранителей
Взрывной щит расположен справа от бардачьего отсека. Вытаскивай крышку, чтобы снять.

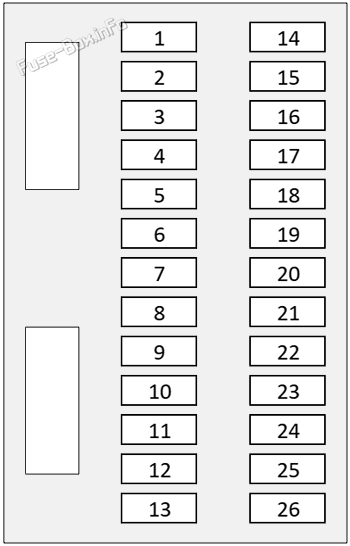

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | 15A | SPARE |
| 2 | 15A | REAR BLOWER |
| 3 | 15A | REAR BLOWER |
| 4 | 10A | WASHER |
| 5 | 10A | HVAC |
| 6 | Съёмник предохранителей | |
| 7 | 15A | C/LIGHTER |
| 8 | 15A | POWER SOCKET CONSOLE |
| 9 | 10A | MIRROR |
| 10 | 10A | AUDIO |
| 11 | 10A | A/T CONT |
| 12 | 10A | AUTO DRPO |
| 13 | 10A | REAR HEAT SEAT |
| 14 | 10A | SPARE |
| 15 | 20A | SPARE |
| 16 | 15A | INTERIOR LAMP |
| 17 | 10A | STOP LAMP |
| 18 | 10A | ADAPTIVE CRUISE CONT / CARGO L |
| 19 | 10A | ELECTRONIC PARTS |
| 20 | 15A | POWER SOCKET CPM |
| 21 | 15A | WOOFER /AMP |
| 22 | 10A | FRONT HEAT SEAT |
| 23 | 10A | ADAPTIVE CRUISE CONT / RR DIFF |
| 24 | 10A | METER |
| 25 | 10A | A/BAG |
| 26 | 10A | ELECTRONIC PARTS |
Блок предохранителей в моторном отсеке

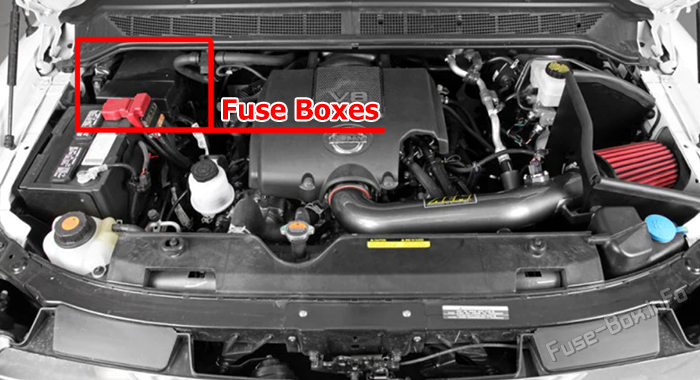

Расположение блока предохранителей
Удалить блок предохранителей- Прикрывать, подталкивая счет и поднимая прикрытие.

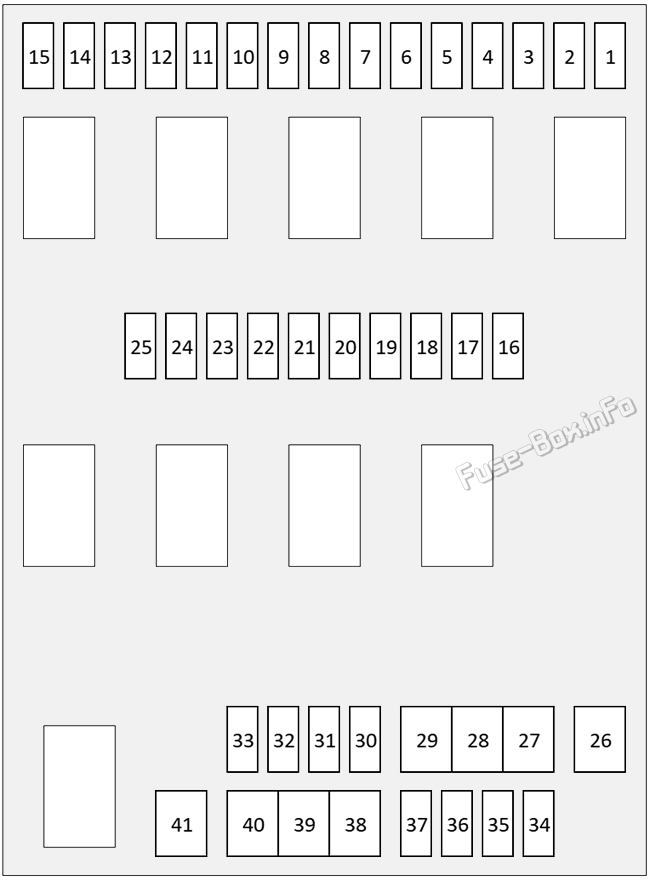

Схема блока предохранителей
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 20A | FR FOD LAMP | Передние противотуманные огни |
| 2 | 15A | INJECTOR | 3.2.3.3 Топливные инжекторы |
| 3 | 15A | O2 SENSOR | Кислородный датчик |
| 4 | 20A | EGI | EGI |
| 5 | 20A | ETC | Электронный контроль дроссельной заслонки |
| 6 | 10A | REVERSE LAMP | Резервные огни |
| 7 | 10A | ABS ECU | Антиблокировочная тормозная система |
| 8 | 10A | A/T ECU | Контроллер автоматической трансмиссии |
| 9 | 15A | FUEL PUMP | Топливный насос |
| 10 | 15A | RR DEF | Дефлогер заднего окна |
| 11 | 15A | RR DEF | Дефлогер заднего окна |
| 12 | 10A | DTRL | Дневные ходовые огни |
| 13 | - | - | - |
| 14 | 15A | HEATER MIRROR | Зеркало-греватель |
| 15 | 15A | A/C COMP | Компрессор для кондиционирования воздуха |
| 16 | 15A | H/LAMP LO RH | Нижний свет правой фары |
| 17 | 15A | H/LAMP LO LH | Лобовой луч ближнего света |
| 18 | 30A | FR WIPER | Передние стеклоочистители |
| 19 | 10A | TTOW REV LAMP | Огни прицепов |
| 20 | 10A | TAIL LAMP | Велосипедные огни |
| 21 | 10A | ILLUMINATION | Освещение |
| 22 | 10A | H/LAMP HI LH | :: дальний свет левостороннего огня |
| 23 | 10A | H/LAMP HI RH | РУКОВОДЯЩИЙ ЛАМП |
| 24 | - | - | - |
| 25 | 10A | TRAILER TOW | Прицеп |
| 26 | 30A | F/L ABS SOL | 3.1.2 Соленоид антиблокировочной тормозной системы |
| 26 | 40A | F/L ABS SOL | 3.1.2 Соленоид антиблокировочной тормозной системы |
| 27 | 50A | F/L ABS MTR | Антиблокировочная тормозная система |
| 28 | 50A | F/L RR SUSP | F/L RR SUSP |
| 29 | 50A | F/L BCM/PWR WDW | Окна с питанием |
| 30 | 20A | FR BLWR | AC Двигатель-дувомотор |
| 31 | 10A | T/F RLY | Перенос 4WD в другую сторону |
| 32 | 15A | HORN | Звуковой сигнал |
| 33 | 20A | FR BLWR | AC Двигатель-дувомотор |
| 34 | 20A | RADIO | Радио- и аудиосистема |
| 35 | 10A | ALT | Система зарядки и аккумуляторной батареи |
| 36 | 10A | RR LEVEL SUS | RR LEVEL SUS |
| 37 | 15A | ARR SOCKET | Вспомогательное оборудование розетка питания |
| 38 | 40A | F/L IGN SW | 4.7.5 Выключатель зажигания |
| 39 | 40A | F/L RAD FAN | вентилятор радиатора |
| 40 | 40A | F/L ELEG BRAKE | Антиблокировочная тормозная система |
| 41 | 30A | F/L TRAILER TOW | Огни прицепов |
Скрепить коробку
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 15A | TTOW TURN | Огни прицепов |
| 2 | 10A | IGN | 6.13.1 Зажигание |
| 3 | 20A | T/F CONT | Перенос 4WD в другую сторону |
| 4 | 20A | T/F CONT | Перенос 4WD в другую сторону |
