Предохранители и реле Nissan Armada TA60 2008-2015
Схемы относятся к указанным годам и вариантам Nissan Armada TA60 2008-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В статье рассмотрено первое поколение Nissan Armada (TA60) после рестайлинга, выпускавшееся с 2008 по 2015 год. Здесь приведены схемы блоков предохранителей Nissan Armada 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов, расположение блоков и назначение каждого элемента.
Схема предохранителей Nissan Armada 2008-2015
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

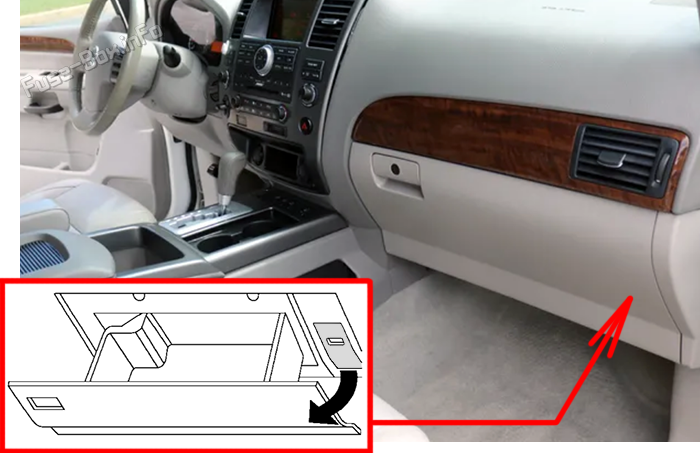

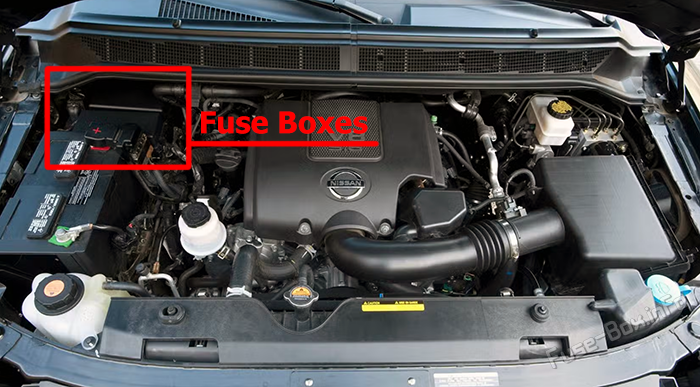

Расположение блока предохранителей
Открой бардачок и вытащи его.блок предохранителей Прикрытие, чтобы удалить его.

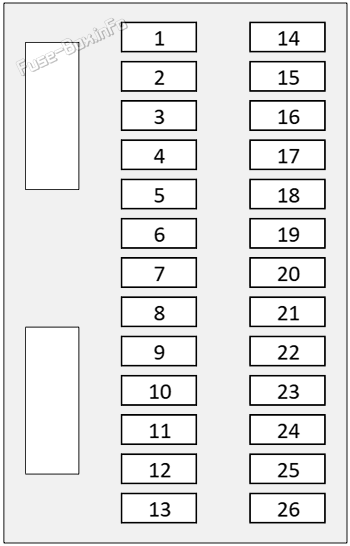

Схема блока предохранителей
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 15A | SPARE | Запасной предохранитель |
| 2 | 15A | REAR BLOWER | Система кондиционирования заднего воздуха |
| 3 | 15A | REAR BLOWER | Система кондиционирования заднего воздуха |
| 4 | 10A | WASHER | Моющие стекловые стекла |
| 5 | 10A | HVAC | AC Двигатель-дувомотор |
| 6 | Вытяжной отверстий | ||
| 7 | 15A/20A | C/LIGHTER | прикуриватель / розетка питания |
| 8 | 15A | POWER SOCKET CONSOLE | POWER SOCKET CONSOLE |
| 9 | 10A | MIRROR | Зеркало управления мощностью |
| 10 | 10A | AUDIO | Аудиовизуальная система |
| 11 | 10A | A/T CONT | Контроллер автоматической трансмиссии |
| 12 | 10A | AUTO DRPO | AUTO DRPO |
| 13 | 10A | REAR HEAT SEAT | REAR HEAT SEAT |
| 14 | 10A | SPARE | Запасной предохранитель |
| 15 | 20A | SPARE | Запасной предохранитель |
| 16 | 15A | INTERIOR LAMP | Свет и внутренний свет |
| 17 | 10A | STOP LAMP | Стоп-сигналы |
| 18 | 10A | ADAPTIVE CRUISE CONT /CARGO L | ADAPTIVE CRUISE CONT /CARGO L |
| 19 | 10A | ELECTRONIC PARTS | Защитит несколько цепей |
| 20 | 15A | POWER SOCKET CPM | POWER SOCKET CPM |
| 20 | 20A | POWER SOCKET CPM | POWER SOCKET CPM |
| 21 | 15A | WOOFER /AMP | WOOFER /AMP |
| 22 | 10A | FRONT HEAT SEAT | FRONT HEAT SEAT |
| 23 | 10A | ADAPTIVE CRUISE CONT / RR DIFF | ADAPTIVE CRUISE CONT / RR DIFF |
| 24 | 10A | METER | Тематический блок документов |
| 25 | 10A | A/BAG | Подушки безопасности |
| 26 | 10A | ELECTRONIC PARTS | Защитит несколько цепей |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке
Расположение блока предохранителей
Удалить блок предохранителей- Прикрывать, подталкивая счет и поднимая прикрытие.
Схемы блоков

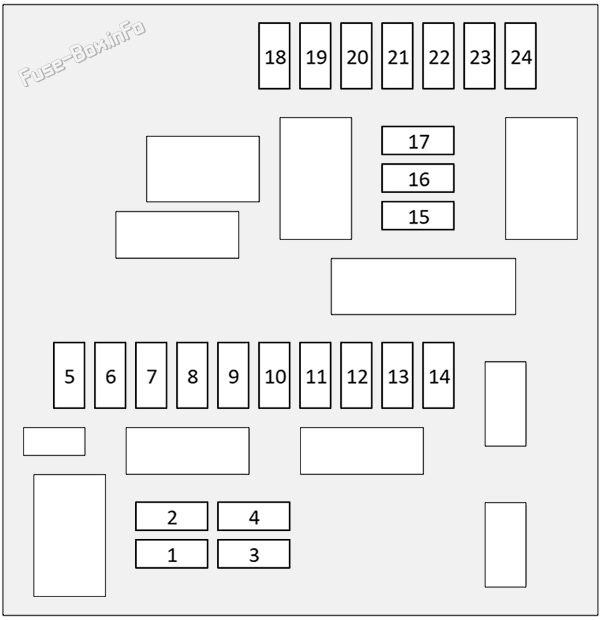

блок предохранителей №1
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 15A | RR DEF | Дефлогер заднего окна |
| 2 | 15A | RR DEF | Дефлогер заднего окна |
| 3 | 10A | DTRL RELAY SUPPLY | DTRL RELAY SUPPLY (DRL) |
| 4 | 10A | TRAILER TOW | Прицеп |
| 5 | 15A | HEATED MIRROR | Зеркало-греватель |
| 6 | 30A | FR WIPER | Передние стеклоочистители |
| 7 | 10A | TAIL | Велосипедные огни |
| 8 | 10A | A/C CLUTCH | A/C магнитное сцепление |
| 9 | 10A | CLEARANCE L | CLEARANCE L |
| 10 | 15A | FR FOG LAMP | Передние противотуманные огни |
| 11 | 15A | H/LAMP LO LH | Лобовой луч ближнего света |
| 12 | 15A | H/LAMP LO RH | Нижний свет правой фары |
| 13 | 10A | H/LAMP HI LH | :: дальний свет левостороннего огня |
| 14 | 10A | H/LAMP HI RH | РУКОВОДЯЩИЙ ЛАМП |
| 15 | 15A | INJECTOR | 3.2.3.3 Топливные инжекторы |
| 16 | 10A | TRAILER TOW REV LAMP | TRAILER TOW REV LAMP |
| 17 | 15A | OXIGEN SENS IGN | OXIGEN SENS IGN |
| 18 | 15A | FUEL PUMP | Топливный насос |
| 19 | 10A | A/T ECU IGN | Контроллер автоматической трансмиссии |
| 20 | 10A | ABS ECU IGN | Антиблокировочная тормозная система |
| 21 | 10A | REV LAMP IGN | Резервные огни |
| 22 | 30A | SPARE | Запасной предохранитель |
| 23 | 20A | ETC | Электронный контроль дроссельной заслонки |
| 24 | 20A | EGI | EGI |
блок предохранителей №2

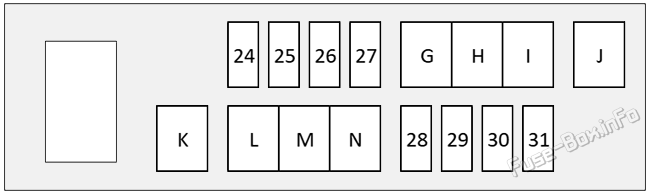

Назначение предохранителей в блоке №2 моторного отсека
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 24 | 20A | FR BLRW | AC Двигатель-дувомотор |
| 25 | 15A | HORN | Звуковой сигнал |
| 26 | 10A | T/F RLY | Перенос 4WD в другую сторону |
| 27 | 20A | FR BLWR | AC Двигатель-дувомотор |
| 28 | 20A | ARR SOCKET | Вспомогательное оборудование розетка питания |
| 29 | 10A | RR LEVEL SUS | RR LEVEL SUS |
| 30 | 10A | ALT | Система зарядки и аккумуляторной батареи |
| 31 | 20A | RADIO | Радио- и аудиосистема |
| G | 50A | F/L BCM/PWR WDW | Окна с питанием |
| H | 50A | F/L RR SUSP | F/L RR SUSP |
| I | 50A | F/L ABS MTR | Антиблокировочная тормозная система |
| J | 30A/40A | F/L ABS SOL | 3.1.2 Соленоид антиблокировочной тормозной системы |
| K | 30A | F/L TRAILER TOW | Огни прицепов |
| L | 40A | F/L ELEG BRAKE | Антиблокировочная тормозная система |
| M | 40A | F/L RAD FAN | вентилятор радиатора |
| N | 40A | F/L IGN SW | 4.7.5 Выключатель зажигания |
Скрепить коробку
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 15A | TTOW TURN | Огни прицепов |
| 2 | 10A | IGN | 6.13.1 Зажигание |
| 3 | 20A | T/F CONT | Перенос 4WD в другую сторону |
| 4 | 20A | T/F CONT | Перенос 4WD в другую сторону |
| 5 | 10A | I-KEY | I-KEY |
| 6 | 10A | HT STRG | HT STRG |
| 7 | SPARE | Запасной предохранитель | |
| 8 | SPARE | Запасной предохранитель |
Дополнительная информация: Nissan Armada TA60 2008-2015
Предохранители и реле nissan armada ta60 2008 2015: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
