Предохранители и реле Nissan Armada Y62 2017-2024
Схемы относятся к указанным годам и вариантам Nissan Armada Y62 2017-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В статье рассмотрено второе поколение Nissan Armada (Y62), выпускавшееся с 2017 по 2024 год. Здесь приведены схемы блоков предохранителей Nissan Armada 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов, расположение блоков и назначение каждого элемента.
Схема предохранителей Nissan Armada 2017-2024
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

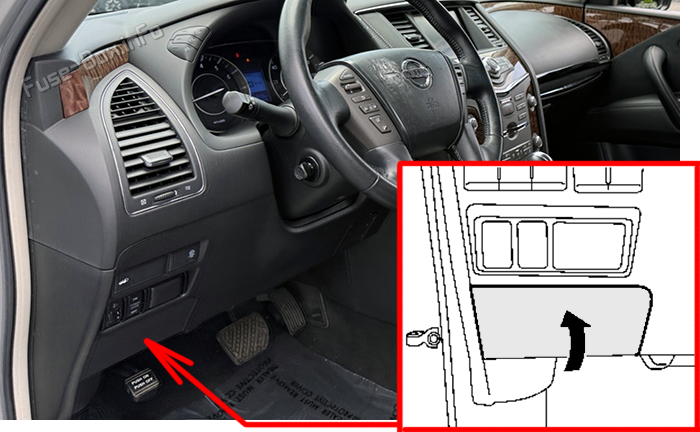

Расположение блока предохранителей
За крышкой на приборной доске слева от рулевого колеса находится плавкий щиток.

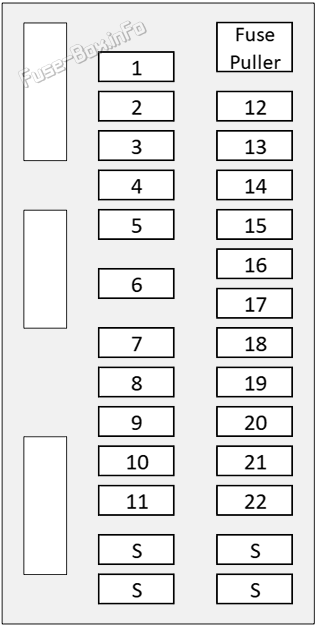

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | 10A | Комбинация |
| 2 | 10A | Группа по диагностике воздушных мешков, группа контроля за системой классификации пассажиров |
| 3 | 10A | Выключатель тормоза интеллектуального круиз-контроля (ICC), выключатель тормоза системы автоматического поддержания скорости (ASCD), выключатель стоп-сигналов, электрокорректоры фар LH/RH, диагностический разъём, датчик угла поворота рулевого колеса, комбинация приборов, выключатель обогрева рулевого колеса, блок контроля давления в шинах, блок управления усилителем рулевого управления, шлюз CAN, тройной переключатель (APS), блок адаптивного переднего освещения (AFS), главный выключатель розетки AC 120V, реле климат-контроля сидений |
| 4 | 10A | Блок управления задней климатической установкой, блок системы кругового обзора, автоматический усилитель A/C, ионизатор, блок AV, реле задней климатической установки, датчик выхлопных газов и наружного воздуха, модуль автоматической двери багажника, салонное зеркало с автозатемнением, блок управления парковочными датчиками, телематический модуль (TCU) |
| 5 | 15A | BOSE Усилитель |
| 6 | 10A | Соединитель данных, часовой переключатель, второй выключатель системы питания сиденья LH/RH, Интеллектуальный ключ, блок управления поясом перед столкновением, датчик дождя, автоматический антидыхающийся звук внутри, комбинирующий датчик |
| 7 | 10A | Остановить переключатель ламп, модуль управления кузовом (BCM), интеллектуальная контроль круизных путей (ICC) Перезарядка тормозов, электрическая тормозная система |
| 8 | 15A | BOSE Усилитель |
| 9 | 10A | Блок системы кругового обзора, автоматический усилитель A/C, модуль автоматической двери багажника, переключатели наклона спинок LH/RH, переключатели складывания LH/RH, зуммер предупреждения автоматической двери багажника |
| 10 | 10A | Переключатель зажигания нажимной кнопки, переключатель памяти сиденья, модуль управления кузовом (BCM) |
| 11 | 10A | CAN Вход |
| 12 | 20A | Дополнительный вариант 2 |
| 13 | 10A | 4ВД Переключатель, режим снежного освещения/ режим буксировки /VDC Выключить сборку |
| 14 | 15A | Второй подогрев переключателя сиденья LH/RH |
| 15 | 15A | 2017-2023:: передний подогрев переключателя сидений LH/RH |
| 20A | 2023-2024:: передний подогрев переключателя сидений LH/RH | |
| 16 | 20A | Задний зажим |
| 19 | 10A | Блок управления монитором, A/C Auto Applifier, мультифункциональное переключатель,AV Контрольный блок, передний дисплей, видеодистрибутор, главный переключатель Power Windows,BOSE Усилитель, модуль управления телематическими средствами (TCU), переключатель телематики |
| 20 | 20A | Сокет передней части, скетка для смазки, скет, аксессуарная скетка 2 |
| 21 | 15A | Передний двигатель |
| 22 | 15A | Передний двигатель |
| S | резерв Взрыватели |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

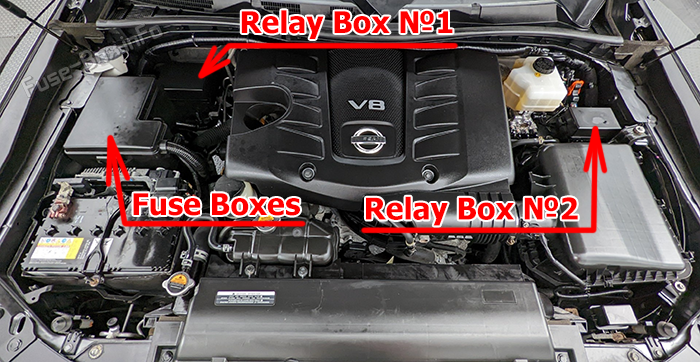

Расположение блока предохранителей
Схемы блоков

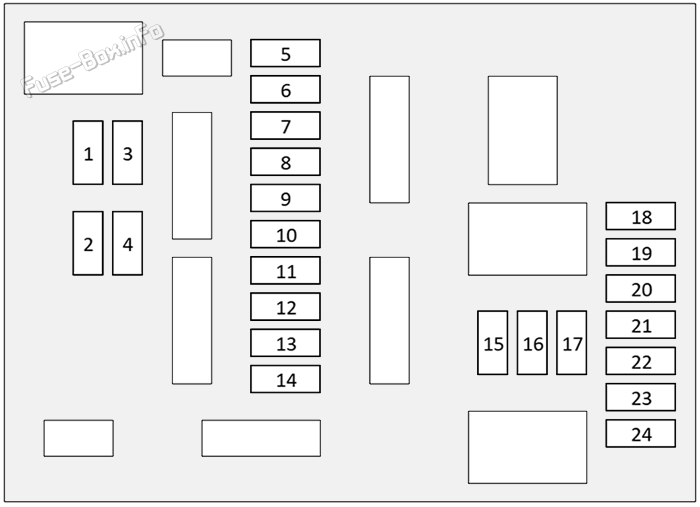

блок предохранителей №1
| № | Номинал | Назначение |
|---|---|---|
| 1 | 15A | Отражатель заднего окна |
| 2 | 20A | Модуль управления двигателем (ECM), усилитель антенны NATS, реле ECM, датчик массового расхода воздуха, электромагнитный клапан продувки адсорбера EVAP, модуль управления изменением фаз и подъёма клапанов (VVEL), электромагнитный клапан фаз впускных клапанов, датчик состава смеси (A/F), подогреваемый датчик кислорода, клапан возврата топлива, клапан вентиляции адсорбера EVAP, реле форсунок |
| 3 | 15A | Отражатель заднего окна |
| 4 | 10A | Релей рулевого шлюза |
| 5 | 30A | Передняя вайперная релейная |
| 6 | 10A | Прицепный тайник, релей, задний комбинационный огонь LH, Лампа-хлоп RH/LH, Лицензионный номерной знак |
| 7 | 10A | Подсветка перчаточного ящика, выключатели климат-контроля сидений, блок задней климатической установки, блок системы кругового обзора, выключатель обогрева рулевого колеса, переключатель 4WD, селектор A/T, многофункциональный переключатель, выключатели обогрева передних и задних сидений LH/RH, часы, выключатели электропривода сидений LH/RH, электрические тормоза, главный выключатель розетки AC 120V, розетка консоли, блок переключателей режимов SNOW/TOW/VDC OFF, корректор фар, управление зеркалами, комбинированный переключатель, выключатель аварийной сигнализации, переключатели маршрутного компьютера и подсветки, главный выключатель автоматической двери багажника, тройной и сдвоенный переключатели, задний комбинированный фонарь RH, подсветка ручек передних и задних дверей, плафон для чтения, переключатель телематики |
| 9 | 10A | А/С Реле |
| 10 | 15A | Передний туманный огонь |
| 11 | 10A | правая фара (высокий свет) |
| 12 | 10A | Фара с левой стороны (высокий свет) |
| 13 | 15A | Фара с левой стороны (с нижним лучом) |
| 14 | 15A | Правая фара (с нижним лучом) |
| 15 | 10A | Запасной релей, релей для передачи энергии прицепа, модуль управления трансмиссией (TCM) |
| 16 | 10A | Группа контроля за передачей |
| 17 | 10A | ABS, реле стоп-сигналов, комбинированный датчик рыскания, бокового и продольного ускорения |
| 21 | 15A | Зажигательные катушки, конденсатор |
| 22 | 10A | Модуль управления двигателем (ECM) |
| 24 | 20A | Реле для управления дроссельной заслонкой |

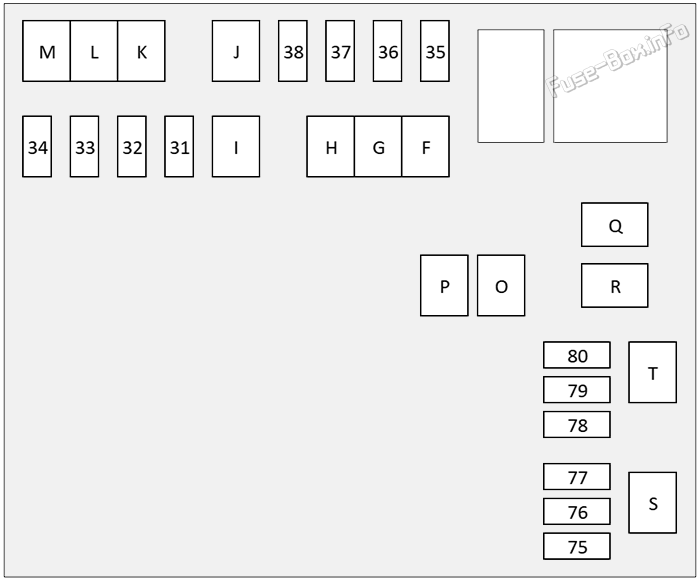

блок предохранителей №2
| № | Номинал | Назначение |
|---|---|---|
| 31 | 15A | Звуковой сигнал |
| 32 | 10A | Переносчик |
| 33 | 10A | Привод-исполнитель |
| 34 | 10A | Группа контроля за передачей |
| 35 | 15A | AV Группа контроля, передняя дисплея, видеодиспетчер, передняя дисплейная группа LH/RH |
| 36 | 10A | Безопасность автотранспортных средств |
| 37 | 10A | IPDM (Включатель зажигания No 2 (Модуль управления воздухоустановкой), Релей зажигания No 3 (Упреждающий сигнал, переключатель с двойным управлением (устройства предупреждения), интеллектуальный контроль круизных систем (Музыка)) ICC) Тормозной герметизатор, интеллектуальный контроль движения (CR) ICC) Датчик, привод-исполнитель, усовершенствованные системы помощи водителю (ADAS) Контрольный блок, боковой радиолокатор LH/RH, Группа камер наблюдения за линией движения) |
| 38 | 10A | Модуль управления трансмиссией (TCM) |
| F | 40A | Электрические тормоза, предохранители: "Т", "V", "79", "84", "85", "86" |
| G | 40A | "1", "2", "3, "4", "16"), "Фузы": "12", "81", "82", "83", "U" |
| H | 40A | IPDM |
| I | 30A | Реле компрессора |
| J | 30A | Группа контроля за передачей |
| K | 50A | Модуль управления кузовом (BCM), блокирующий переключатель (блок управления автоматическим приводом, блок управления сиденьями водителя, переключатель поддержки люмбара) |
| L | 30A | ABS |
| M | 50A | ABS |
| P | 50A | (Фузы: "71", "72", "73", "74") |
| O | 50A | Переменный клапан и подъемник (VVEL) Привод-реле для двигателей |
| R | 50A | Фузы: "Т", "79" |
| Q | 50A | Фузы: "S", "75", "76", "77" |
| 75 | 15A | Укачиватель |
| 76 | 10A | Подогрев релей рулевого колеса |
| 77 | 30A | Группа управления поясом перед столкновением |
| S | 30A | Семена втозвуковой сигнало ряда (сохранение мощности) LH/RH, вверх 2 LH/RH, вниз 2 LH/RH) |
| 79 | 30A | Группа по вопросам инвертеров |
| 80 | 10A | Уайпер Дейсер Релей, дверное зеркало |
| T | 30A | Модуль автоматического управления задней дверью |

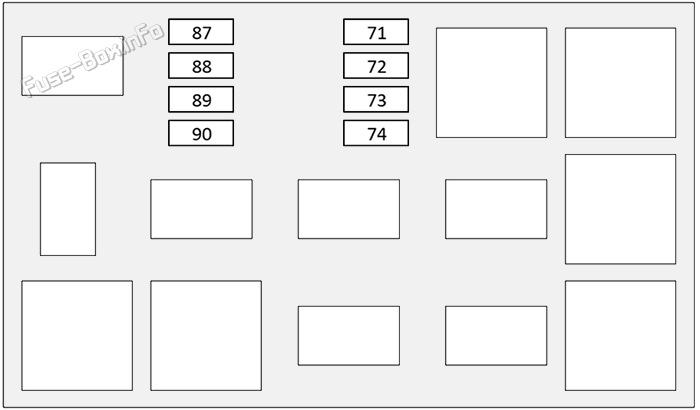

Скрепление блока No 1
| № | Номинал | Назначение |
|---|---|---|
| 71 | 30A | Модуль управления двигателем (ECM) |
| 72 | 10A | Сцепление вентиляторов холодильного оборудования с электрическим управлением |
| 73 | 15A | Модуль управления топливным насосом |
| 74 | 10A | ABS |
| 87 | 15A | 4.2.4.5 Реле инжектора |
| 88 | 10A | Дневной проблеск |
| 89 | 10A | Дневной проблеск |
| 90 | 10A | Дневной проблеск |

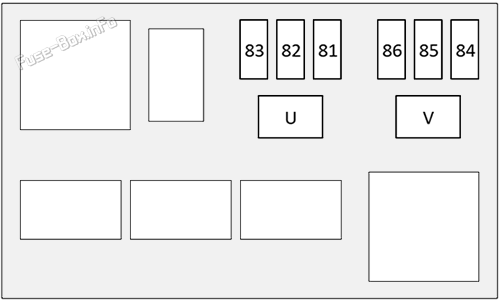

Скрепление блока No 2
| № | Номинал | Назначение |
|---|---|---|
| 81 | 30A | Группа управления поясом перед столкновением |
| 82 | 15A | Релейное сиденье с регулируемым климатом |
| 83 | 15A | Справа от места с регулируемым климатом |
| 84 | 10A | Релейный прицеп-образец |
| 85 | 10A | Запасной фонарь |
| 86 | 15A | Сигнал поворота прицепа (прицеп) LH) Релей, поворотная лампа (прицеп) RH) Перезагрузка |
| U | 30A | Стиральная облицовка фар |
| V | 30A | Релейная установка на прицепе |
