Предохранители и реле Nissan Frontier D41 2022-2025
Схемы относятся к указанным годам и вариантам Nissan Frontier D41 2022-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В статье рассмотрено третье поколение Nissan Frontier (D41), выпускаемое с 2022 года. Здесь приведены схемы блоков предохранителей Nissan Frontier 2022, 2023, 2024 и 2025 годов, расположение блоков и назначение каждого элемента.
Схема предохранителей Nissan Frontier D41
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

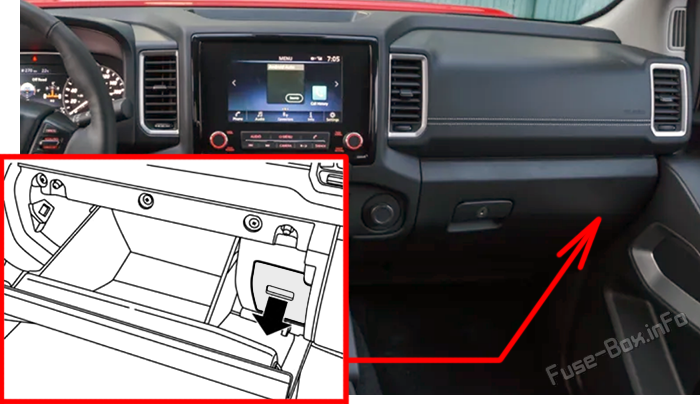

Расположение блока предохранителей
Открой бардачок и держи блок предохранителей Прикрытие для удаления.

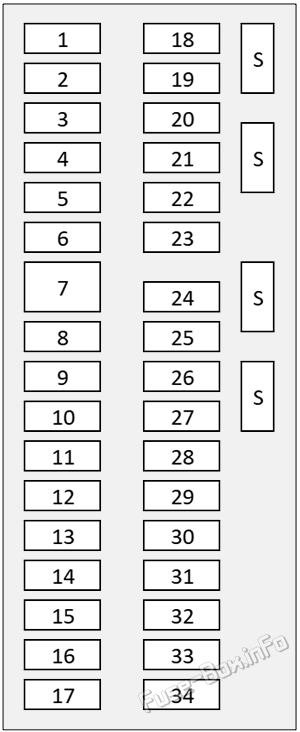

Схема блока предохранителей
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 1 | 5A | BCM SIGNAL | Модуль управления кузовом, система распределения энергии |
| 2 | 20A | AUDIO | BASE Аудиовизуальная система, дисплейная аудиосистема, навигационная система, система помощи водителю |
| 3 | 5A | ELEC PARTS (BAT CUT) | Электронные части (BAT CUT) |
| 4 | 10A | METER (BAT) | Тематический блок документов |
| 5 | 15A | AUDIO AMP | Аудиоусилитель |
| 6 | 15A | AUDIO AMP | Аудиоусилитель |
| 7 | EXTENDED STORAGE SW | ||
| 8 | 10A | STOP LAMP | Резервный огонь, модуль управления кузовом, система управления тормозами,CVT Система сменной шлюза, система управления двигателем, интеллектуальная система ключей, система распределения энергии, система остановки, интеллектуальная ключи,NVIS Система распределения энергии |
| 9 | 5A | PUSH ENG START | Запуск двигателя |
| 10 | 10A | CARGO LAMP | Свет и внутренний свет |
| 11 | 10A | H STRG | H STRG (Компания Кэб Св) |
| 12 | 10A | ELEC PARTS (BAT) | Электрические части (отдельные части) BAT) |
| 13 | 10A | DEALER OPT (BAT) | Факультативы дилера (BAT) |
| 14 | 15A | DOOR LOCK RR | Система блокировки дверей (задний ход), модуль управления кузовом, интеллектуальная ключевая система, система окна подачи энергии, система обеспечения безопасности транспортных средств |
| 15 | 15A | DOOR LOCK FR | Система замка дверей (передняя), модуль управления кузовом, интеллектуальная ключевая система, система окна, система обеспечения безопасности транспортных средств |
| 16 | 10A | A/T CONT | Контроллер автоматической трансмиссии |
| 17 | 10A | ROOM LAMP | Свет и внутренний свет |
| 18 | 10A | WASH PUMP | Моющие насосы |
| 19 | 10A | AIR BAG | SRS Система контроля за воздушными мешками |
| 20 | 5A | METER (IGN) | Тематический блок документов |
| 21 | 10A | ELEC PARTS (IGN PWR) | Электронные части (IGN PWR) |
| 22 | 5A | ELEC PARTS (IGN SIG) | Электронные части (IGN SIG) |
| 23 | 15A | UNDEFINED | UNDEFINED |
| 24 | 15A | BLOWER MTR | AC Двигатель-дувомотор |
| 25 | 5A | ILLUMINATION | Освещение |
| 26 | 5A | ACC SPARE | Дополнительные резерв |
| 27 | 15A | UNDEFINED | UNDEFINED |
| 28 | 15A | UNDEFINED | UNDEFINED |
| 29 | 10A | H STRG | H STRG (Про-4x) |
| 30 | 20A | PWR SOCKET 1 | PWR SOCKET 1 |
| 31 | 20A | PWR SOCKET 2 | PWR SOCKET 2 |
| 32 | 10A | DEALER OPT (ACC) | Факультативы дилера (ACC) |
| 33 | 10A | ELEC PARTS (ACC) | Электронные части (ACC) |
| 34 | 15A | BLOWER MOTOR | AC Двигатель-дувомотор |
| S | SPARE | Запасные предохранители |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

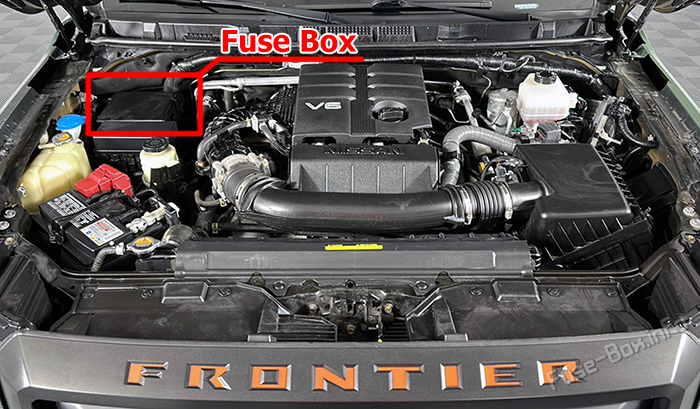

Расположение блока предохранителей
Удалить блок предохранителей- Прикрывать, подталкивая счет и поднимая прикрытие.
Схемы блоков

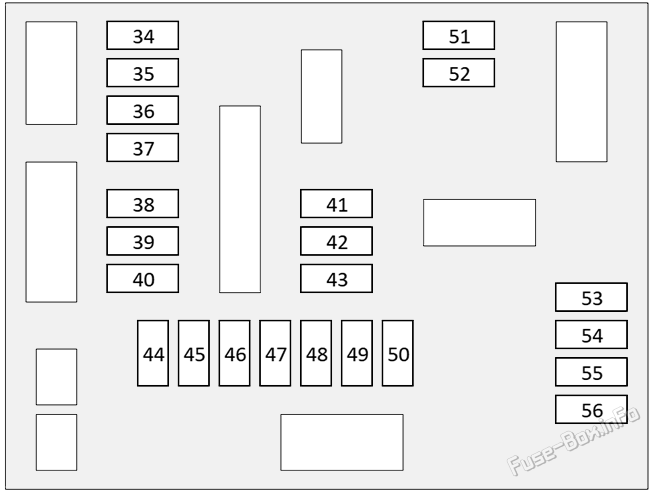

блок предохранителей №1
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 34 | 15A | FUEL PUMP | Топливный насос |
| 35 | 15A | FR FOG | Лайт спереди |
| 37 | 15A | INJECTOR | Инжектор |
| 38 | 15A | H/L LO RH | Луч справа |
| 39 | 15A | H/L LO LH | Лобовая световая лампа |
| 40 | 15A | IGN COIL | 3.2 Зажигательная ручка |
| 41 | 30A | FR WIP | Передний проволочный проволочный аппарат |
| 42 | 10A | CLEARANCE LH | Левую руку |
| 43 | 10A | CLEARANCE RH | Легкая правая рука |
| 44 | 10A | H/L HI RH | Лучший луч света |
| 45 | 10A | H/L HI LH | Луч с левой стороны |
| 46 | 10A | ABS ECU | Антиблокировочная тормозная система |
| 47 | 10A | A/T ECU | Группа электронного управления автоматической трансмиссией |
| 48 | 10A | REVERSE LAMP | Обратный свет |
| 49 | 15A | HTR MIRR | Нагреваемое зеркало |
| 51 | 10A | А/С | Сцепление для кондиционирования воздуха |
| 53 | 20A | RR DEF | Задний депоггер |
| 55 | 15A | THROTTLE MTR | Двигатель |
| 56 | 20A | ECCS | Компьютерная система управления двигателем |

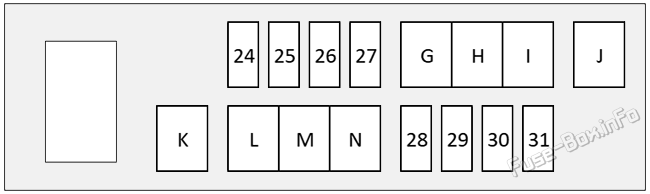

блок предохранителей №2
| № | Номинал | Имя | Назначение |
|---|---|---|---|
| 24 | 15A | TRAILER TOW TURN | Поворот буксира прицепа |
| 25 | 10A | DTRL | Дневные ходовые огни |
| 26 | 10A | TF CONT (ECU) | Контроль за передачей дел (Группа электронного контроля) |
| 27 | 10A | TRAILER TOW REV | Обратная отбуксировка прицепа |
| 28 | 15A | INJECTOR 2 | 3.2.3.3 Топливные инжекторы |
| 29 | 10A | DIFF LCK | Дифференциальный шлюз |
| 30 | 15A | HORN | Звуковой сигнал |
| 31 | 15A | INJECTOR 1 | 3.2.3.3 Топливные инжекторы |
| G | 60A | INVERTER | розетка питания (DC/AC (обратный) |
| 50A | BCM / PW | Модуль управления кузовом/мощность окон | |
| H | 30A | ELEC BRK | Торможение электрическим током |
| I | 30A | TF CONT (MTR) | Контроль за передачей дел (механик) |
| J | 40A | IGN SW | 4.7.5 Переключатель зажигания |
| K | 40A | VDC | Контроль за динамикой транспортного средства |
| L | 30A | ABS MTR | Антиблокировочная тормозная система |
| M | 30A | TRAILER TOW | Прицеп |
| N | 50A | BCM | Модуль управления кузовом |
| 40A | ABS SOL | Антиблокировочная тормозная система |
