Предохранители и реле Nissan Maxima A36 2015-2023
Схемы относятся к указанным годам и вариантам Nissan Maxima A36 2015-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В этой статье мы рассматриваем восьмой поколение Nissan Максима (Nissan Maxima).A36), изготовленные из 2015 в адрес 2023. Вот вы найдете блок предохранителей диаграммы Nissan Максима 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя).
Смотрите другие Nissan Maxima:
Схема предохранителей Nissan Maxima 2015-2023
Содержание
Предохранители в салоне

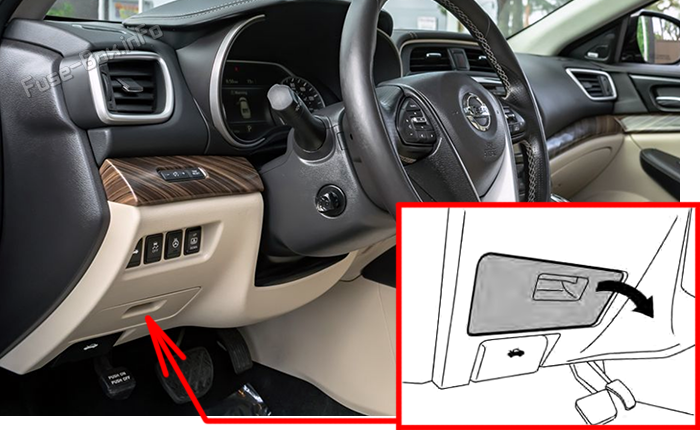

Расположение блока предохранителей
Потяните крышку блока предохранителей, чтобы снять её.

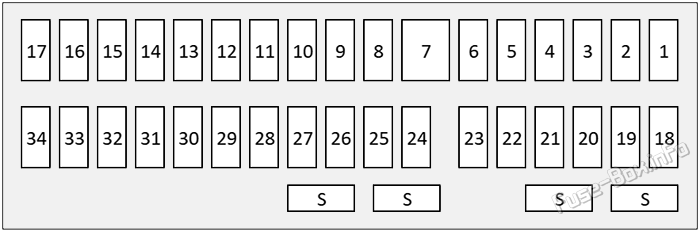

Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 5A | BCM SW | BCM SW |
| 2 | 20A | AUDIO | Аудиовизуальная система |
| 3 | 5A | ELEC PARTS (BAT-CUT) | ELEC PARTS (BAT-CUT) |
| 4 | 10A | METER (BAT) | Комбинация приборов |
| 5 | 15A | AUDIO AMP | Аудиовизуальная система |
| 6 | 15A | AUDIO AMP | Аудиовизуальная система |
| 7 | EXTENDED STORAGE SW | ||
| 8 | 10A | STOP LAMP | Стоп-сигналы |
| 9 | 10A | ELEC PARTS (BAT) | ELEC PARTS (BAT) |
| 12 | 10A | HEATED STRG | Подогрев рулевого колеса |
| 13 | 5A | DEALER OPT (BAT) | DEALER OPT (BAT) |
| 14 | 15A | DOOR LOCK RR | Центральный замок дверей |
| 15 | 15A | DOOR LOCK FR | Центральный замок дверей |
| 17 | 10A | ROOM LAMP | Свет и внутренний свет |
| 19 | 10A | AIR BAG | Подушки безопасности |
| 20 | 5A | METER (IGN) | Комбинация приборов |
| 21 | 10A | ELEC PARTS (IGN) | Питание нескольких цепей |
| 23 | 5A | DEALER OPT (IGN) | DEALER OPT (IGN) |
| 24 | 15A | BLOWER MOTOR | Двигатель вентилятора отопителя |
| 25 | 5A | ILL | Освещение |
| 26 | 20A | POWER SOCKET | Прикуриватель и розетка питания |
| 27 | 15A | RR DEF | Обогрев заднего стекла |
| 28 | 15A | RR DEF | Обогрев заднего стекла |
| 29 | 10A | HEATED MIRROR | Обогрев зеркал |
| 30 | 10A | ELEC PARTS (ACC) | Питание нескольких цепей |
| 32 | 5A | DEALER OPT (ACC) | DEALER OPT (ACC) |
| 34 | 15A | BLOWER MOTOR | Двигатель вентилятора отопителя |
| S | SPARE | резерв предохранители |
Предохранители в моторном отсеке

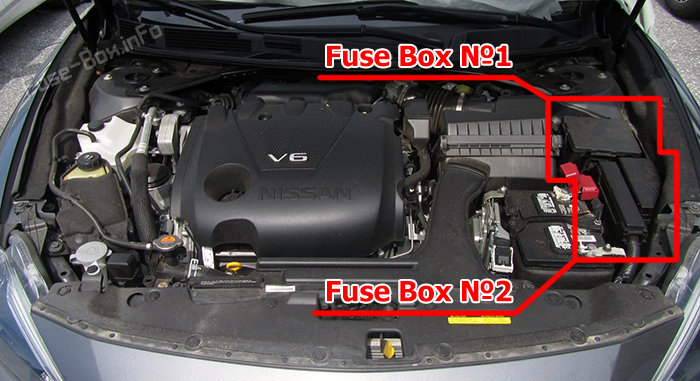

Расположение блока предохранителей
Нажмите на фиксаторы и снимите крышку блока предохранителей.
Схемы блоков предохранителей

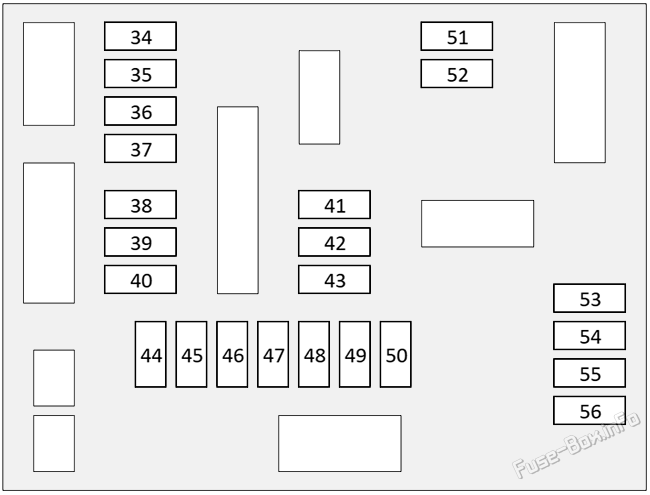

блок предохранителей №1
| № | Номинал | Описание |
|---|---|---|
| 34 | 10A | H/LAMP HI RH |
| 35 | 10A | H/LAMP HI LH |
| 36 | 15A | H/LAMP LO RH |
| 37 | 15A | H/LAMP LO LH |
| 38 | 10A | ECM VB |
| 39 | 10A | ENG SOL |
| 40 | 15A | O2 SENS |
| 41 | 30A | FR WIPER |
| 42 | 15A | FR FOG LAMP |
| 43 | 10A | DTRL |
| 44 | 15A | IGN COIL |
| 45 | 10A | INJECTOR |
| 46 | 10A | A/T CONT |
| 50 | 10A | WASHER MTR |
| 51 | 10A | TAIL LH / ILLUMI |
| 52 | 10A | TAIL RH / CLEARANCE |
| 53 | 10A | AIR CONT |
| 55 | 15A | THROTTLE MTR |
| 56 | 10A | ECM BAT |
| 47 | 15A | FUEL PUMP |
| 48 | 10A | STARTER IG |
| 49 | 10A | ABS CONT |

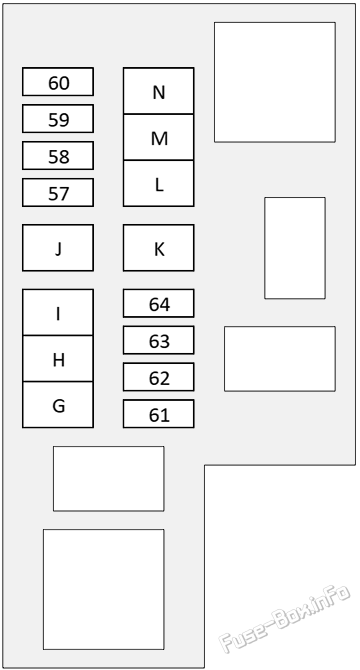

блок предохранителей №2
| № | Номинал | Описание |
|---|---|---|
| 57 | 15A | Система сидений |
| 59 | 10A | Внимание, дверные замки и противоугонные системы |
| 60 | 10A | Система передачи |
| 61 | 15A | Система сидений |
| 62 | 10A | Система запуска/выведения из строя |
| 63 | 15A | Система рога |
| G | 40A | Система противооткатных тормозов |
| H | 40A | Система противооткатных тормозов |
| I | 40A | Power Windows, Door Locks, Wiper/Washer, фары подсветки, переключение на другую сторону, анти-хищение, Defoger, внутренние огни, топ-мощность, память, транк, врата, топливные двери, внешние огни, сиденья и компьютерные системы |
| L | 40A | Системы кондиционирования воздуха и охлаждения |
| M | 40A | В взрывательный блок (J/B) |
