Предохранители и реле Nissan Micra K13 2011-2022

Схемы относятся к указанным годам и вариантам Nissan Micra K13 2011-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.



В этой статье мы рассматриваем четвертое поколение Nissan Микра (Nissan Micra).K13), изготовленные из 2011 в адрес 2022. Вот вы найдете блок предохранителей диаграммы Nissan Микра 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя).

Смотрите другие Nissan Micra:

Схема предохранителей Nissan Micra 2011-2022

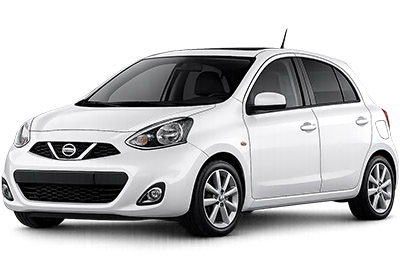

Nissan Micra (K13; 2011-2022)

Предохранители в салоне

Расположение блока предохранителей

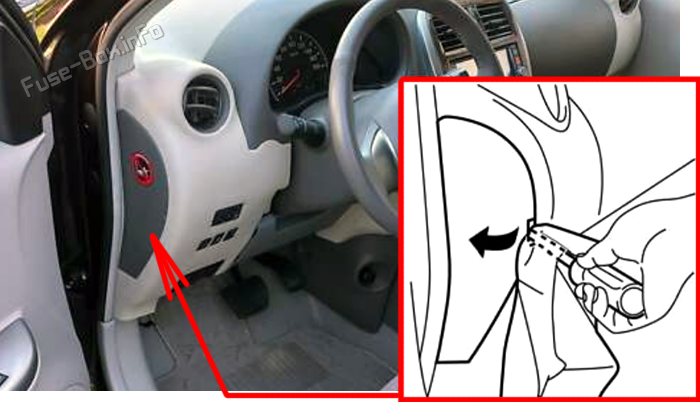

Снимите крышку блока предохранителей. Используйте ткань, чтобы не повредить отделку.Расположение предохранителей в салоне: Nissan Micra (K13; 2011-2022)

Схема блока предохранителей

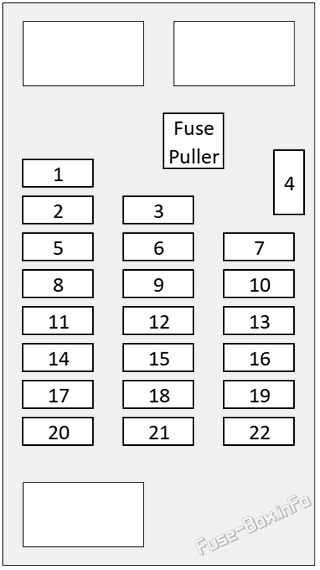

Схема блока предохранителей в приборной панели: Nissan Micra (K13; 2011-2022)

Расположение предохранителей в приборной панели
№НоминалОбозначениеОписание
115A/20APOWER SOCKETЗажигалка для сигарет, передняя розетка
220ADC DC ACCDC DC ACC
310AELEC BELEC B
410AHEATED MIRRORHEATED MIRROR
510AMIRRORЗеркала и аудиосистема
610A/20ADEFDEF
710AELEC IG ECMELEC IG ECM
810AACCАудиосистема и комбинация приборов
910AELEC BСистема запуска и интеллектуальный ключ
1010AMETER IGMETER IG
15ADC DC FUEL PUMPDC DC FUEL PUMP
1110ADC DC CVT BDC DC CVT B
1220ADEFПодогреваемое заднее окно
1310ADC DC IG / SPAREDC DC IG / SPARE
1415ABLOWER MOTORСистема кондиционирования воздуха
1510AROOM LAMPROOM LAMP
1610AELEC IGELEC IG
1710AAIR CON IG2Система кондиционирования воздуха
1815AHEATED SEAT/SPAREHEATED SEAT/SPARE
1910AWASHER MOTORОмыватели
2015ABLOWER MOTORСистема кондиционирования воздуха
2110APUSH ENG STARTPUSH ENG START
2210AAIR BAGSRS, подушки безопасности

Предохранители в моторном отсеке

Расположение блока предохранителей

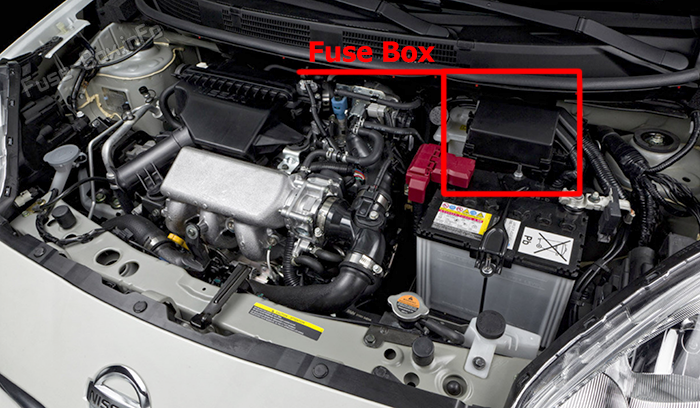

Расположение предохранителей в моторном отсеке: Nissan Micra (K13; 2011-2022)

Схемы блоков предохранителей

блок предохранителей №1

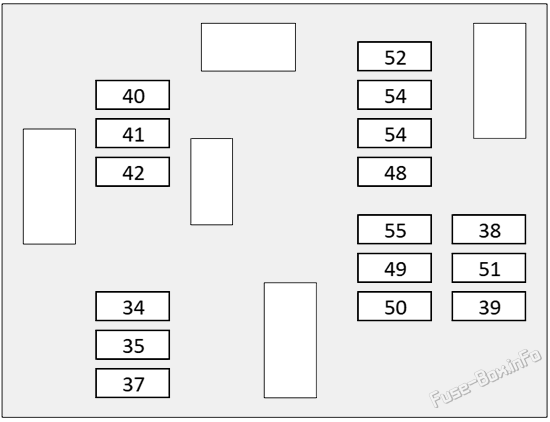

Under-hood блок предохранителей №1 diagram: Nissan Micra (K13; 2011-2022)

Назначение предохранителей в предохранителе отсека двигателя No 1
№НоминалОписание
3410AПравая фара дальнего света
3510AЛевая фара дальнего света
3710AГабаритные огни
3810AЗажигание двигателя
3930AСистема омывателя
4015AПравая фара ближнего света
4115AЛевая фара ближнего света
4210AДатчик качества воздуха
4815AТопливный насос
4910AСистема контроля A/T
5010AABS Система контроля
5110A4.7 Реле зажигания
5215AДвигатель управления дроссельной заслонкой
5320AЭлектронная система управления двигателем
5415AПрикуриватель
5510AИнжектор

блок предохранителей №2

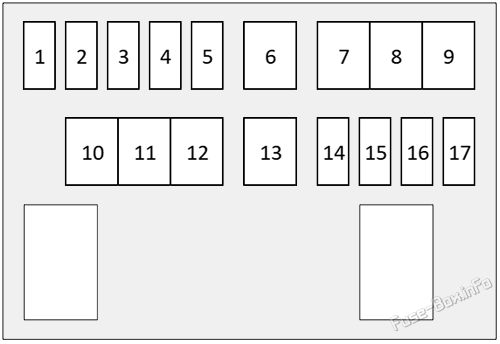

Under-hood блок предохранителей №2 diagram: Nissan Micra (K13; 2011-2022)

Назначение предохранителей в предохранителе отсека двигателя No 2
№НоминалОбозначениеОписание
110ATAIL LAMPГабаритные огни
210AALT. S HORNПеремещение/
310AAT CONTРегулятор автоматической трансмиссии
30APTCДополнительный обогревательный прибор
10AHP FUELВысококачественный топливный насос
410AESCLЗамок электронного рулевого столбца
530APTCДополнительный обогревательный прибор
20AVINJ1VINJ1 Инжектор
640A/50ARAD FANвентилятор радиатора
740AP/WDW, BCMОкна с питанием
840AIGN SW4.7.5 Выключатель зажигания
940AABS / VDCАнтиблокировочная тормозная система; управление динамическим управлением транспортного средства
1060AEPSРулевое управление с электрической силой
1130A4WD / HLC / DCDC B14WD / HLC / DCDC B1
1230ADCDC B2 / PTCDCDC B2 / PTC
1340A/50AABS / VDCАнтиблокировочная тормозная система; управление динамическим управлением транспортного средства
1410ATAIL LAMPГабаритные огни
1510A/20AAUDIO / VINJ2Аудиовизуальная система /VINJ2 Инжектор
1610ASTOP LAMPСтоп-сигналы
1715AFR FOGПередние противотуманные огни
