Предохранители и реле Nissan Murano Z52 2015-2024
Схемы относятся к указанным годам и вариантам Nissan Murano Z52 2015-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В этой статье мы рассматриваем третье поколение Nissanа Мурано (Nissan Мурано).Z52), изготовленные из 2015 в адрес 2024. Вот вы найдете блок предохранителей диаграммы Nissan Мурано 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя) и реле.
Смотрите другие Nissan Murano:
Схема предохранителей Nissan Murano 2015-2024
Содержание
Предохранители в салоне
Предохранители в салоне

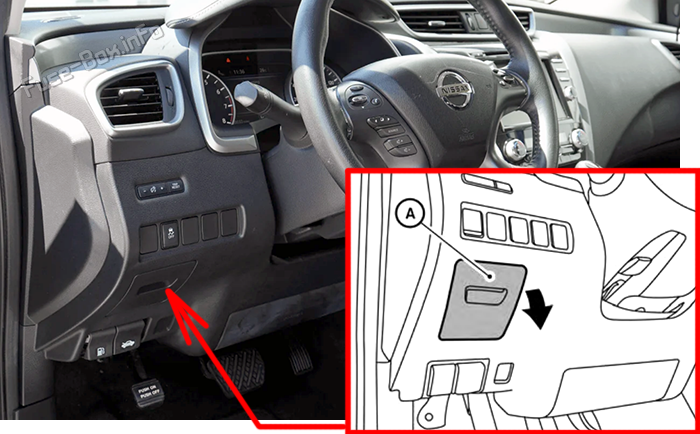

Расположение блока предохранителей
Потяните вниз крышку блока предохранителей A Снять.

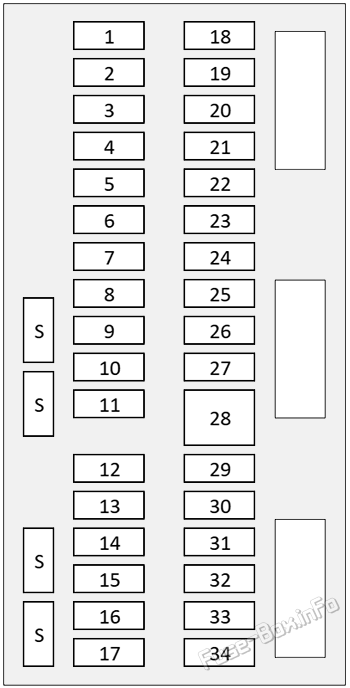

Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 15A | BLOWER MOTOR | Двигатель вентилятора отопителя |
| 3 | 20A | POWER OUTLET | Вспомогательная розетка питания |
| 4 | 20A | POWER OUTLET | Вспомогательная розетка питания |
| 5 | 10A | ACC RELAY | Питание нескольких цепей |
| 6 | 10A | HEATED MIRROR | Обогрев зеркал |
| 7 | 15A | RR DEF | Обогрев заднего стекла |
| 8 | 15A | RR DEF | Обогрев заднего стекла |
| 9 | 10A | ELEC PARTS (BAT-1) | ELEC PARTS (BAT-1) |
| 10 | 5A | ILLUMINATION | Освещение |
| 11 | 15A | BLOWER MOTOR | Двигатель вентилятора отопителя |
| 12 | 15A | HEATED SEAT RR | HEATED SEAT RR |
| 13 | 10A | ELEC PARTS (IGN) | Питание нескольких цепей |
| 15 | 5A | METER (IGN) | Комбинация приборов |
| 16 | 10A | AIR BAG | Подушки безопасности |
| 17 | 15A | HEATED SEAT FR | HEATED SEAT FR |
| 18 | 10A | ROOM LAMP | Свет и внутренний свет |
| 20 | 15A | DOOR LOCK FR | Центральный замок дверей |
| 21 | 15A | DOOR LOCK RR | Центральный замок дверей |
| 22 | 15A | RR WIPER | Задний стеклоочиститель |
| 23 | 10A | HEATED STRG | Подогрев рулевого колеса |
| 24 | 10A | ELEC PARTS (ACC) | Питание нескольких цепей |
| 26 | 10A | ELEC PARTS (BAT-2) | ELEC PARTS (BAT-2) |
| 27 | 10A | STOP LAMP | Стоп-сигналы |
| 28 | EXTENDED STORAGE SW | ||
| 29 | 15A | BOSE/RSE | BOSE/RSE |
| 30 | 15A | BOSE | Аудиовизуальная система |
| 31 | 10A | METER (BAT) | Комбинация приборов |
| 32 | 5A | ELEC PARTS (BAT CUT) | ELEC PARTS (BAT CUT) |
| 33 | 20A | AUDIO | Аудиовизуальная система |
| 34 | 5A | BCM SIGNAL | BCM SIGNAL |
| S | SPARE | резерв Взрыватели | |
Предохранители в моторном отсеке
Предохранители в моторном отсеке

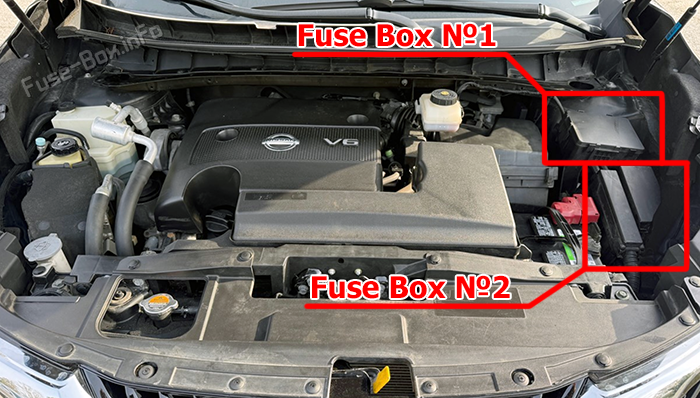

Расположение блока предохранителей
Нажмите на фиксаторы и снимите крышку блока предохранителей.
Схемы блоков предохранителей

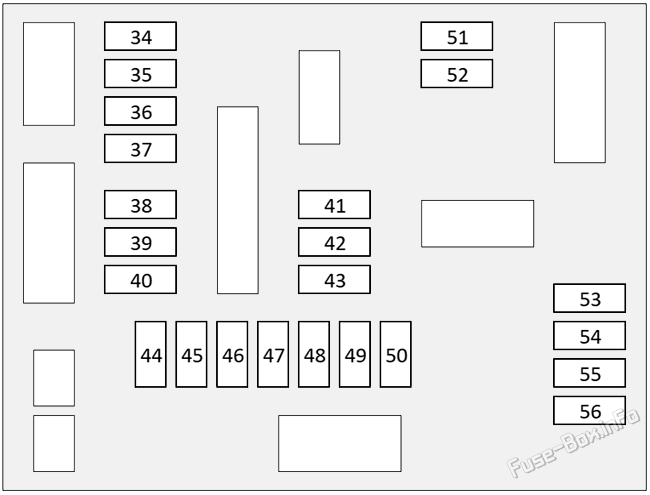

блок предохранителей №1
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 34 | 10A | H/LAMP HI RH | Фары дальнего света (право), автосистема освещения,DRL системы |
| 35 | 10A | H/LAMP HI LH | фары дальнего света (наружный свет), система автоматического освещения,DRL системы |
| 36 | 15A | H/LAMP LO RH | фары с низким лучом (право), система автоматического освещения,DRL системы |
| 37 | 15A | H/LAMP LO LH | фары с низким лучом (наружный свет), система автоматического освещения,DRL системы |
| 38 | 10A | ECM VB | Модуль управления двигателем (ECM) |
| 39 | 10A | ENG SOL | Модуль управления двигателем (ECM) |
| 40 | 15A | O2 SENS | O2 SENS |
| 41 | 30A | FR WIPER | Реле для стеклоочистителя (передняя часть) |
| 42 | 15A | FR FOG LAMP | Туманный световой реле |
| 43 | 10A | DTRL | Автосистема освещения,DRL системы |
| 44 | 15A | IGN COIL | IGN COIL |
| 45 | 10A | INJECTOR | INJECTOR |
| 46 | 10A | A/T CONT | BCM (модуль управления кузовом),CVT система управления, система управления двигателем, интеллектуальный ключ,NVIS, система запуска |
| 47 | 15A | FUEL PUMP | Реле топливного насоса |
| 48 | 10A | STARTER IG | STARTER IG |
| 49 | 10A | ABS CONT | ABS Система управления тормозом, система электронного управления рулевым управлением |
| 50 | 10A | WASHER MTR | BCM, системы помощи водителю, стеклоочиститель и моющее средство |
| 51 | 10A | TAIL LH / ILLUMI | Стояночные огни, огни номерных знаков, задние огни |
| 52 | 10A | TAIL RH / CLEARANCE | Автотранспортная система, стояночные огни, номерные знаки, задние огни |
| 53 | 10A | AIR CONT | Реле кондиционирования воздуха |
| 55 | 15A | THROTTLE MTR | Реле дроссельной заслонки |
| 56 | 10A | ECM BAT | ECM BAT |

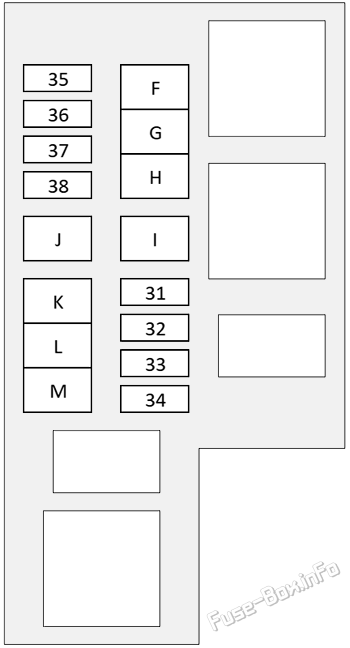

блок предохранителей №2
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 31 | 15A | WIPER DEICER | Дейсер или дефростер |
| 32 | 15A | HORN | Звуковой сигнал |
| 33 | 10A | 4WD | Вся система привода колес |
| 34 | 30A | TOWING | Огни прицепов |
| 35 | 5A/15A | AC SEAT LH / E/ACM RR | Подогрев левого сиденья/электронный модуль сзади |
| 36 | 10A | ALT / ANTI THEFT | b) система противоугонной обработки; |
| 37 | 30A | RR FLIP UP SEAT | Задние сиденья с электрическим откидным расположением |
| 38 | 5A/15A | AC SEAT RH/ E/ACM FR | Подогрев правое сиденье/электронный модуль спереди |
| F | 40A | IGN SW | 4.7.5 Выключатель зажигания |
| G | 40A | AUTO BACK DOOR | Электрический задний ход |
| H | 40A | BCM | Модуль управления кузовом |
| I | 40A | RAD FAN MOTOR-2 | Двигатель с вентилятором охлаждения 2 |
| J | 40A | RAD FAN MOTOR-1 | Двигатель с вентилятором охлаждения 1 |
| K | 30A | VDC SOL | Контроль за динамикой транспортного средства |
| L | 30A | HEAD LAMP WASHER | Омыватели фар |
| M | 40A/50A | VDC MOTOR | Контроль за динамикой транспортного средства |
