Предохранители и реле Nissan Navara Frontier NP300 D23 2015-2024

Схемы относятся к указанным годам и вариантам Nissan Navara Frontier NP300 D23 2015-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.



В этой статье мы рассматриваем третье поколение Nissan Navara/Charine NP300 (D23), изготовленные из 2015 в адрес 2024. Вот вы найдете блок предохранителей диаграммы Nissan Frontier NP300 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя).

Другие модели Nissan Frontier:

Схема предохранителей Nissan Frontier NP300 (D23)

Nissan Navara / Frontier NP300 (D23; 2015-2024)

Предохранители в салоне

Расположение блока предохранителей

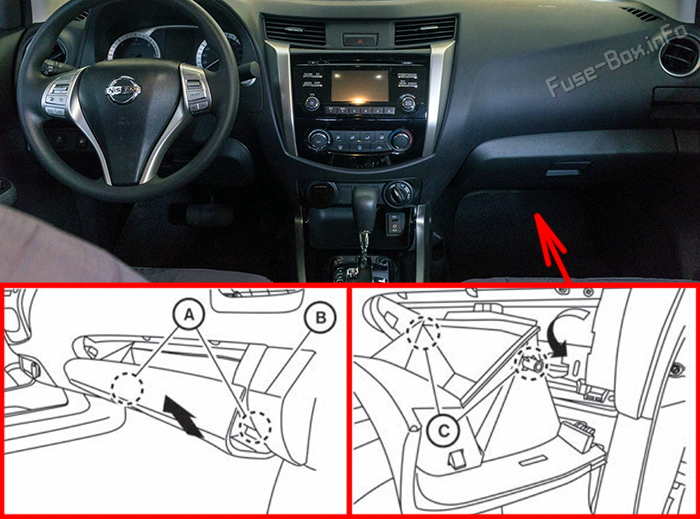

Расположение предохранителей в салоне: Nissan Navara / Frontier NP300 (D23; 2015-2024)

  1. Открой бардачок.
  2. Держите крышку бардачки и тяните вверх, чтобы освободить петли А, расположенные на нижней стороне будки. Для справки, привести бардачок в соответствие с углом В.
  3. Осторожно освободите левый и правый фиксаторы C и снимите перчаточный ящик.

Схема блока предохранителей

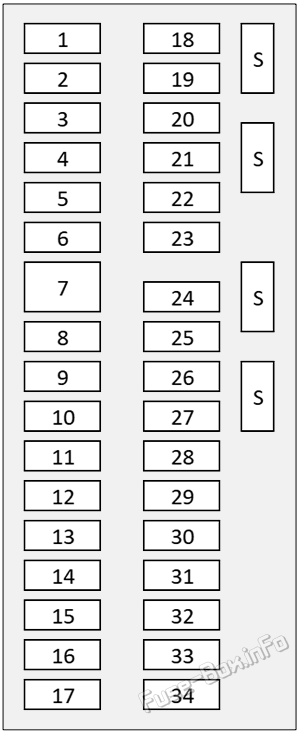

Схема блока предохранителей в приборной панели: Nissan Navara / Frontier NP300 (D23; 2015-2024)

Расположение предохранителей в приборной панели
№НоминалОбозначениеОписание
15ABCM SWBCM SW
220AAUDIOАудиовизуальная система
310AELECTRIC PARTS (BAT-1)ELECTRIC PARTS (BAT-1)
410AMETER (BAT)Комбинация приборов
7EXTENDED STORAGE SW
810ASTOP LAMPСтоп-сигналы
95APUSH STARTPUSH START
1010AELECTRIC PARTS (BAT-4)ELECTRIC PARTS (BAT-4)
1120ATOWING (BAT)TOWING (BAT)
1210AFUEL LID2.11.1 Отверстие топливной крышки
1310AELECTRIC PARTS (BAT-3)ELECTRIC PARTS (BAT-3)
1410AELECTRIC PARTS (BAT-2)ELECTRIC PARTS (BAT-2)
1510ADIFFERENTIAL LOCKDIFFERENTIAL LOCK
1610AAUTOMATIC TRANSMISSION CONTROLAUTOMATIC TRANSMISSION CONTROL
1710AROOM LAMPСвет и внутренний свет
1810AELECTRIC PARTS (IGN)Питание нескольких цепей
1910AAIR BAGПодушки безопасности
205AMETER (IGN)Комбинация приборов
2110AELECTRIC PARTS (IGN POWER)ELECTRIC PARTS (IGN POWER)
225AELECTRIC PARTS (IGN SIGNAL)ELECTRIC PARTS (IGN SIGNAL)
2315AHEATED SEATSОтопительный прибор для сидения
2415ABLOWER MOTORДвигатель вентилятора отопителя
2520ATOWING (IGN)Огни прицепов
2710ADTRL LEFTDTRL LEFT
2810ADTRL RIGHTDTRL RIGHT
3020AFRONT POWER SOCKET 2FRONT POWER SOCKET 2
315AELECTRIC PARTS (ACC-1)Питание нескольких цепей
3215AFRONT POWER SOCKET 1FRONT POWER SOCKET 1
3310AELECTRIC PARTS (ACC-2)Питание нескольких цепей
3415ABLOWER MOTORДвигатель вентилятора отопителя
SSPAREрезерв предохранители

Предохранители в моторном отсеке

Расположение блока предохранителей

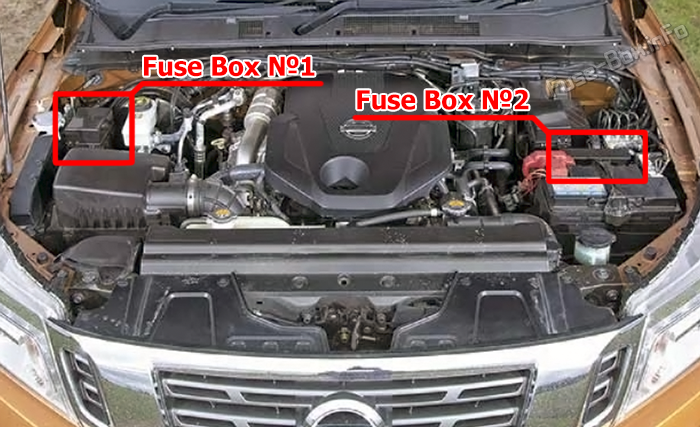

Расположение предохранителей в моторном отсеке: Nissan Navara / Frontier NP300 (D23; 2015-2024)

Схемы блоков предохранителей

блок предохранителей №1

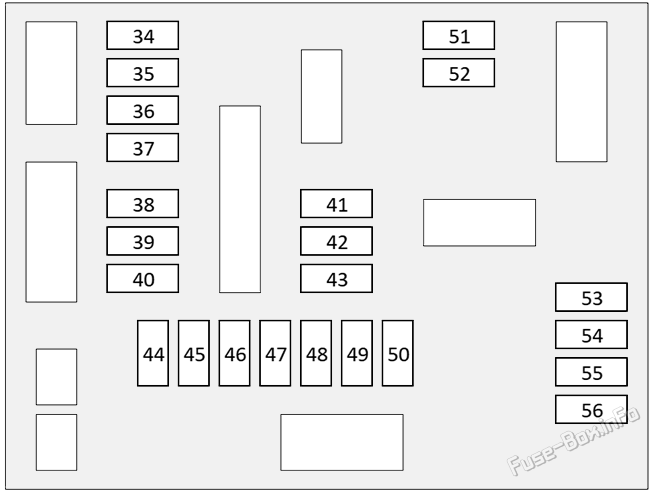

Under-hood блок предохранителей#1 diagram: Nissan Navara / Frontier NP300 (D23; 2015-2024)

6.4.2 Расположение предохранителей в моторном отсеке блок предохранителей №1
№НоминалОбозначениеОписание
3415AFUEL PUMPТопливный насос
3515AFR FOG Передние противотуманные огни
3610AESCL6.11.9 Замок рулевого управления
3715AINJECTOR3.2.3.3 Топливные инжекторы
3815AH/L LO RHПравая фара ближнего света
3915AH/L LO LHЛевая фара ближнего света
4015AIGN COIL3.2 Крутящий момент зажигания
4130AFR WIPПередние стеклоочистители
4210ACLEARANCE LHCLEARANCE LH
4310ACLEARANCE RHCLEARANCE RH
4410AH/L HI RHРУКОВОДЯЩИЙ ЛАМП
4510AH/L HI LHЛевая фара дальнего света
4610AABS ECUАнтиблокировочная тормозная система
5110AA/C CLUTCHA/C магнитное сцепление
5320ARR DEFОбогрев заднего стекла
5515ATHROTTLE MTRЭлектронный контроль дроссельной заслонки
5620AECCSСистема кондиционирования воздуха
4710AA/T ECUРегулятор автоматической трансмиссии
4810AREVERSE LAMPРезервные огни

блок предохранителей №2

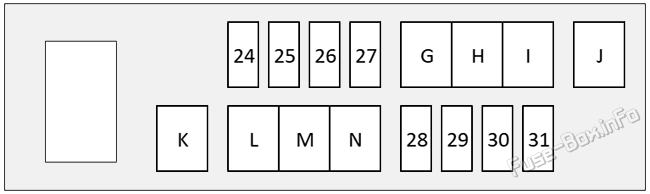

Under-hood блок предохранителей #2 diagram: Nissan Navara / Frontier NP300 (D23; 2015-2024)



6.4.2 Расположение предохранителей в моторном отсеке блок предохранителей №2
№НоминалОбозначениеОписание
2415ATRAILER TOW TURNTRAILER TOW TURN
2510ADTRLДневные ходовые огни
2710ATRAILER TOW REVTRAILER TOW REV
2815AINJECTOR 23.2.3.3 Топливные инжекторы
2910ADIFF LOCKDIFF LOCK
3015AHORNЗвуковой сигнал
3115AINJECTOR 13.2.3.3 Топливные инжекторы
G60AF/L INVERTERF/L INVERTER
H30AF/L ELEC BRAKEF/L ELEC BRAKE
I30AF/L TF CONT (MTR)F/L TF CONT (MTR)
J40AIGN SW4.7.5 Выключатель зажигания
K40AF/L VDCF/L VDC
L30AF/L ABS MTRАнтиблокировочная тормозная система
M30AF/L TRAILER TOWОгни прицепов
N50AF/L BCMF/L BCM

Дополнительная информация: Nissan Navara Frontier NP300 D23 2015-2024

Предохранители и реле nissan navara frontier np300 d23 2015 2024: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
