Предохранители и реле Nissan NV200 2013-2020

Схемы относятся к указанным годам и вариантам Nissan NV200 2013-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.



В этой статье вы найдете блок предохранителей диаграммы Nissan NV200 (M20) 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, получить информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (функции предохранителя).

Схема предохранителей Nissan NV200 2013-2020

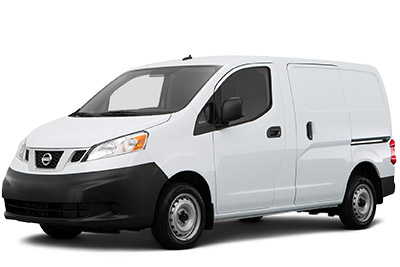

Nissan NV200 (2013-2020)

Предохранители в салоне

Расположение блока предохранителей

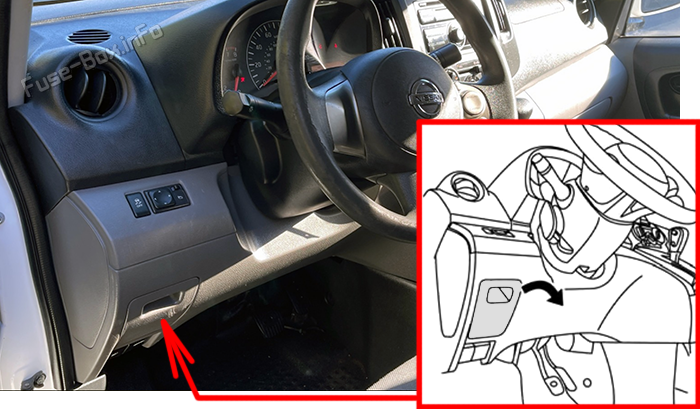

Потяните крышку блока предохранителей, чтобы снять её.Расположение предохранителей в салоне: Nissan NV200 (2013-2020)

Схема блока предохранителей

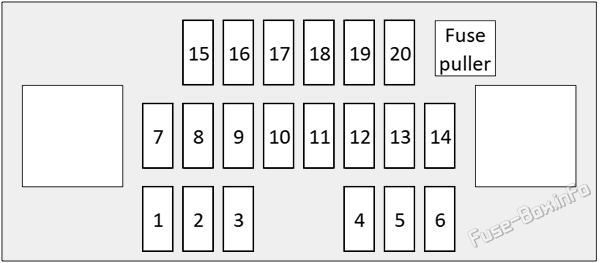

Схема блока предохранителей в приборной панели: Nissan NV200 (2013-2020)

Расположение предохранителей в приборной панели
№НоминалОбозначениеОписание
115ABLOWERДвигатель вентилятора отопителя
215ABLOWERДвигатель вентилятора отопителя
10AAIR CONDКондиционирование воздуха
310AAIR CONDКондиционирование воздуха
15ABLOWERДвигатель вентилятора отопителя
420AFR POWER OUTLETПередняя розетка питания
520ARR POWERЗадняя розетка питания
15ACIGAR LIGHTERПрикуриватель и розетка питания
710ASTOP LAMPСтоп-сигналы
1010AELEC PARTS1Питание нескольких цепей
1110ASTOP LAMPТормозные огни,ABS, ESP, предупреждающие индикаторы
1210APASSIVE ENTRYPASSIVE ENTRY
1310AELEC PARTS2Питание нескольких цепей
1410AELEC PARTS1Питание нескольких цепей
1510AELEC IGПитание нескольких цепей
1610AAIR BAGПодушки безопасности
1710AMETERКомбинация приборов
1810AWASHER MOTORОмыватели ветрового стекла
1910AAUDIO / MIRRORAUDIO MIRROR
2010AHEATER MIRRORОбогрев зеркал

Предохранители в моторном отсеке

Расположение блока предохранителей

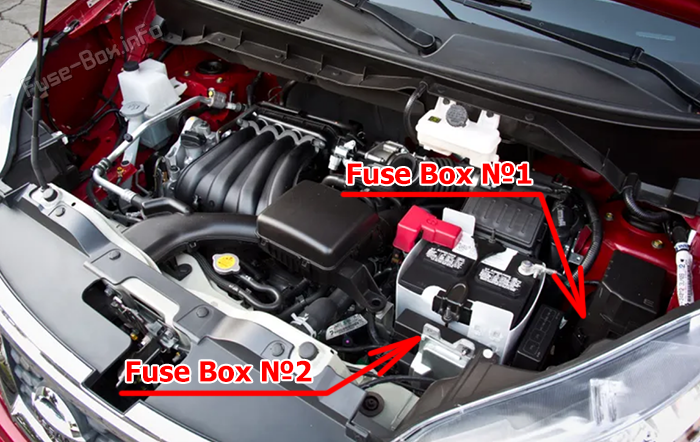

Нажмите на фиксаторы и снимите крышку блока предохранителей.Расположение предохранителей в моторном отсеке: Nissan NV200 (2013-2020)

Схемы блоков предохранителей

блок предохранителей №1

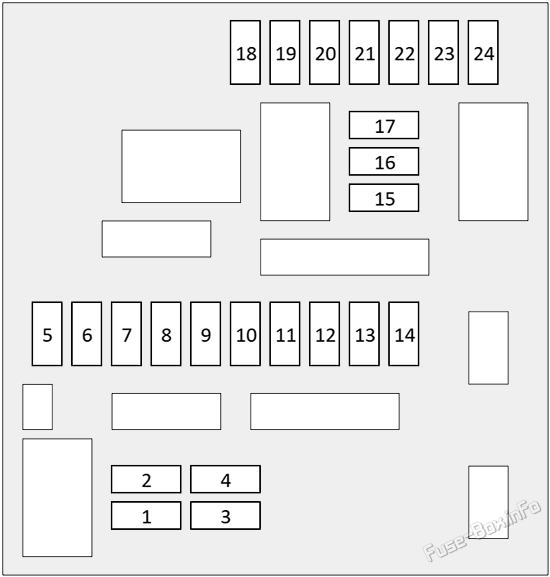

Under-hood блок предохранителей #1 diagram: Nissan NV200 (2013-2020)

6.4.2 Расположение предохранителей в моторном отсеке блок предохранителей №1
№НоминалОбозначениеОписание
120ARR DEFОбогрев заднего стекла
320AVCMECM реле
410AESCLESCL
530AFR WIPERПередний стеклоочиститель
610APOS LAMP RСтояночное место, номерный знак и задние фонари
710APOS LAMP LСтояночное место, номерный знак и задние фонари
910AA/CСцепление компрессора A/C
1015AFR FOG LAMPПередняя противотуманная фара
1110AH/LAMP HI RHПравая фара дальнего света
1210AH/LAMP HI LHЛевая фара дальнего света
1315AH/LAMP LO RHЛевая фара ближнего света
1415AH/LAMP LO LHПравая фара ближнего света
1510AVCM IGNСистема контроля A/T
1610AREV LAMP IGN6.12 Задний огонь
1710AABS ECU IGNABS контроль
2015AFUEL PUMPТопливный насос
2115APBW/VDC IGNСистема зажигания
2215AE-ACT/HAS IGNТопливный инжектор
2415AF/S1 RLYДвигатель управления дроссельной заслонкой
15AETC Электроусилитель рулевого управления

блок предохранителей №2

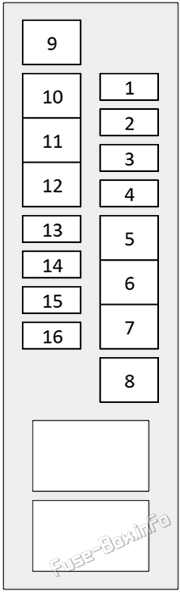

Under-hood блок предохранителей #2 diagram: Nissan NV200 (2013-2020)

6.4.2 Расположение предохранителей в моторном отсеке блок предохранителей №2
№НоминалОбозначениеОписание
210ADTRLДневные ходовые огни
310AALT-SСистема зарядки
410AHORNРеле стеклоочистителя
560AEPSЭлектронный блок управления рулевым управлением с механическим управлением
630AH/LAMP WASHERОмыватели для освещения фар
730AABSABS соленоид
840AP/WDW BCMОкна, модуль электроники кузова (BCM)
940AABS MTRABS мотор
40APTC/ROOFВспомогательный обогревательный прибор
1040AIGN SWСистема запуска
1140ARAD FANСистема охлаждения двигателя
1240ARAD FANСистема охлаждения двигателя
40AABSABS, ESP
1315AAUDIOЗвук
1410ACVTCVT системы
