Предохранители и реле Nissan Pathfinder R50 1996-2004
Схемы относятся к указанным годам и вариантам Nissan Pathfinder R50 1996-2004. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В этой статье рассмотрено второе поколение Nissan Pathfinder (R50), выпускавшееся с 1996 по 2004 год. Здесь приведены схемы блоков предохранителей Nissan Pathfinder 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Nissan Pathfinder R50
Содержание
Блок предохранителей в салоне

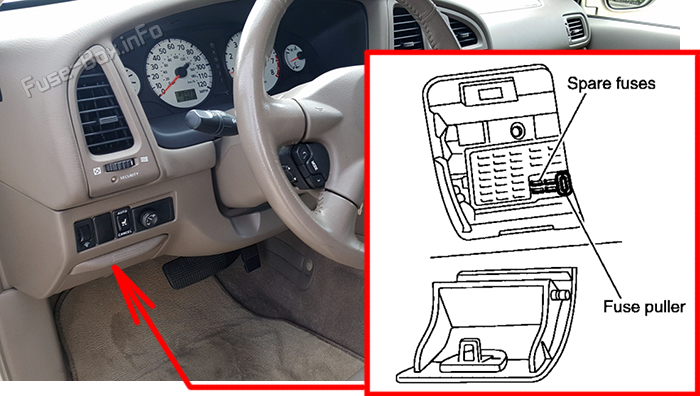

Расположение блока предохранителей
Потяните крышку блока предохранителей вниз, чтобы снять ее.

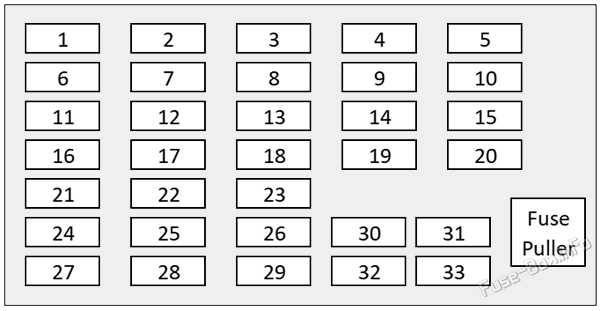

Схема блока предохранителей
| № | Номинал | Обозначение | Назначение |
|---|---|---|---|
| 1 | 15A | BLOWER MOTOR | Электродвигатель вентилятора системы кондиционирования |
| 2 | 15A | BLOWER MOTOR | Электродвигатель вентилятора системы кондиционирования |
| 3 | 20A | TRANSFER SHIFT | Система переключения раздаточной коробки |
| 4 | 15A | AUDIO AMP | Усилитель аудиосистемы |
| 5 | 10A | BACK WDW | Заднее стекло |
| 6 | 7.5A | AIR CON | Система кондиционирования |
| 7 | 7.5A | ABS CONT | Антиблокировочная тормозная система |
| 10A | ABS VDC | Антиблокировочная тормозная система и система динамической стабилизации | |
| 8 | 10A | METER | Комбинация приборов |
| 9 | 10A | MIRROR | Электропривод зеркал |
| 10 | 10A | AUDIO | Аудиосистема |
| 11 | 7.5A | ELEC IGN | Электрооборудование и цепи зажигания |
| 12 | 7.5A | TURN SIGNAL | Указатели поворота |
| 13 | 15A | CIG LIGHTER | Прикуриватель и розетка питания |
| 14 | 10A | STOP LAMP | Стоп-сигналы |
| 15 | 7.5A | ROOM LAMP | Освещение салона |
| 16 | 10A | ENG CONT | Система управления двигателем |
| 17 | 15A | FUEL PUMP | Топливный насос |
| 18 | 10A | AT CONT | Система управления автоматической коробкой передач |
| 19 | 20A | FR WIPER | Передние стеклоочистители |
| 20 | 15A | HAZARD | Аварийная сигнализация |
| 21 | 10A | INJECTOR | Топливные форсунки |
| 22 | 10A | AIR BAG | Система подушек безопасности |
| 24 | 7.5A | ELEC B | Электрооборудование и цепи питания от аккумуляторной батареи |
| 25 | 10A/15A | ENG CONT | Система управления двигателем |
| 26 | 7.5A | STARTER | Система стартера |
| 28 | 10A/15A | HEATER SEAT | Подогрев сидений |
| 29 | 10A | RR WIP | Задний стеклоочиститель |
| 30-33 | SPARE | Запасные предохранители |
Блок предохранителей в моторном отсеке

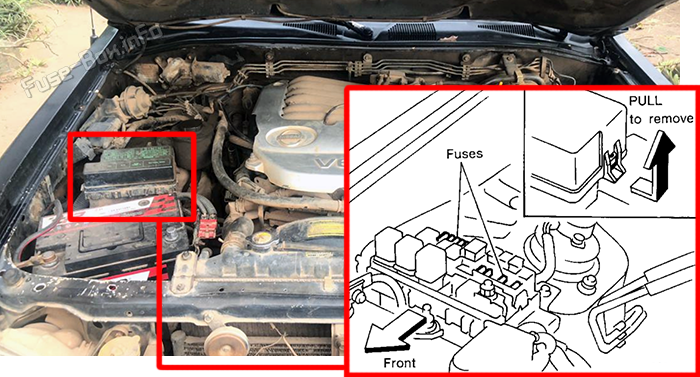

Расположение блока предохранителей

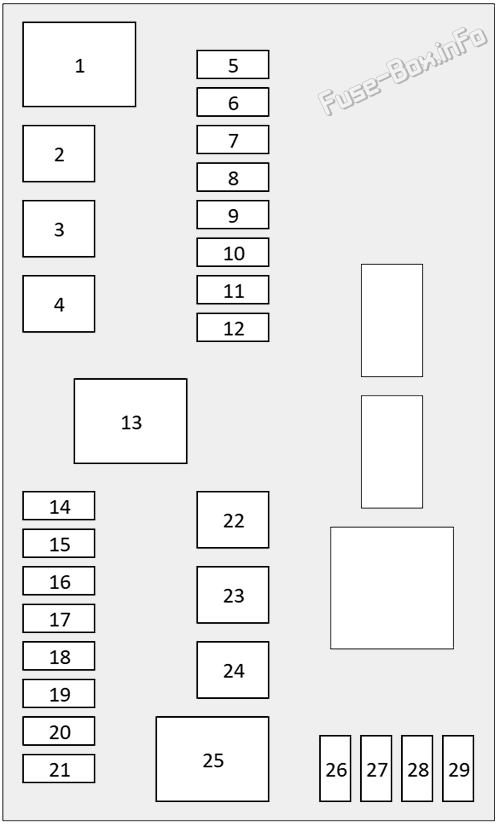

Схема блока предохранителей
| № | Номинал | Обозначение | Назначение |
|---|---|---|---|
| 2 | 40A | ABS SOL | Электромагнитные клапаны антиблокировочной тормозной системы |
| 3 | 40A | ABS MTR | Антиблокировочная тормозная система |
| 4 | 40A | IGN SW | Выключатель зажигания |
| 5 | 20A | TRAILER TOW | Прицеп |
| 15A | POWER SOCKET 1 | Розетка питания 1 | |
| 6 | 7.5A | ANTI HORN | Звуковой сигнал противоугонной системы |
| 7 | 15A | FR FOG | Передние противотуманные фары |
| 8 | 10A | HORN | Звуковой сигнал |
| 9 | 20A | ETS MTR | Электропривод дроссельной заслонки |
| 10 | 20A | RR DEF | Обогрев заднего стекла |
| 11 | 20A | RR DEF | Обогрев заднего стекла |
| 12 | 10A | HEATER MIRROR | Обогрев наружных зеркал |
| 13 | 100A | BATTERY | Система зарядки и аккумуляторной батареи |
| 14 | 15A | H/LAMP RH | Правая фара |
| 15 | 15A | H/LAMP LH | Левая фара |
| 16 | 10A | TAIL | Габаритные огни |
| 17 | 7.5A | ECCS | Электронная система управления двигателем |
| 18 | 10A | INJ | Топливные форсунки |
| 19 | 15A | POWER SOCKET 2 | Розетка питания 2 |
| 20 | 7.5A | ALT | Система зарядки и аккумуляторной батареи |
| 22 | 40A | POWER WINDOW | Электрические стеклоподъемники |
| 23 | 40A | BAT | Система зарядки и аккумуляторной батареи |
| 24 | 30A | RAD FAN | Вентилятор радиатора |
| 25 | 80A | ACC IGN | Цепи дополнительного оборудования и зажигания |
| 26 | 15A | THROT MTR | Электропривод дроссельной заслонки |
| 27 | 20A | HID LH | Левая газоразрядная фара |
| 28 | 20A | HID RH | Правая газоразрядная фара |
