Предохранители и реле Nissan Pathfinder R51 2005-2012
Схемы относятся к указанным годам и вариантам Nissan Pathfinder R51 2005-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В этой статье рассмотрено третье поколение Nissan Pathfinder (R51), выпускавшееся с 2005 по 2015 год. Здесь приведены схемы блоков предохранителей Nissan Pathfinder 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Nissan Pathfinder R51
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

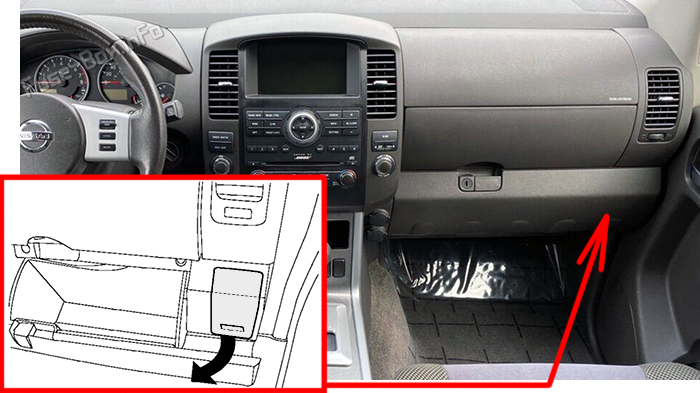

Расположение блока предохранителей
Откройте вещевой ящик и потяните крышку блока предохранителей, чтобы снять ее.

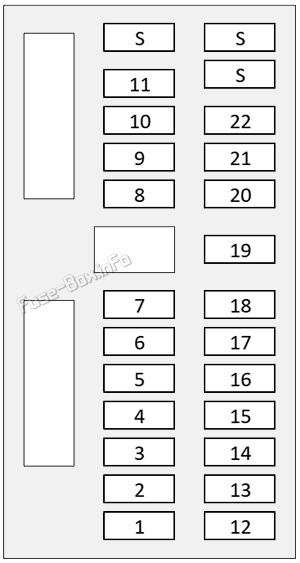

Схема блока предохранителей
| № | Номинал | Обозначение | Назначение |
|---|---|---|---|
| 1 | 10A | ECU (IGN) | BCM (модуль управления кузовным электрооборудованием), ECM (модуль управления двигателем) |
| 2 | 10A | STARTER SIGNAL (ST) | Сигнал стартера |
| 3 | 10A | RR DIFF LOCK (IGN) | Блок управления и выключатель блокировки заднего дифференциала |
| 4 | 10A | AUDIO (ACC) | Аудиосистема, BCM (модуль управления кузовным электрооборудованием), тюнер спутникового радио |
| 5 | 15A | POWER SOCKET (ACC) | Розетка питания в консоли |
| 20A | Розетка питания | ||
| 6 | 10A | MIRROR (ACC) | Переключатель дистанционного управления наружными зеркалами |
| 7 | 15A | CIGAR LIGHTER (ACC) | Верхняя розетка питания |
| 8 | 10A | AIR CON (IGN) | Передний блок управления климатической установкой, электродвигатель переднего вентилятора |
| 9 | 15A | BACKDOOR LOCK MODULE (BAT) | Модуль запирания задних дверей |
| 10 | 15A | RR HVAC (BAT) | Электронный блок управления кондиционированием воздуха, электрический привод для изменения направления потока воздуха |
| 11 | 15A | RR HVAC (BAT) | Электронный блок управления кондиционированием воздуха, электрический привод для изменения направления потока воздуха |
| 12 | 10A | ELECTRONIC PARTS (IGN) | Выключатель тормоза ASCD, реле подогрева сидений, диагностический разъем, стоп-сигналы, система сонаров, система управления автоматической коробкой передач, аудиосистема |
| 13 | 10A | AIR BAG (IGN) | Блок диагностики подушек безопасности, блок управления системой классификации пассажира |
| 14 | 10A | METER (IGN) | Комбинация приборов, салонное зеркало с автоматическим затемнением |
| 15 | 10A | WASHER (IGN) | Электродвигатель омывателя |
| 16 | 10A | HEATER SEAT (IGN) | Подогрев сидений |
| 17 | 15A | DOOR LOCK BACKUP | Центральный замок |
| 15A | WOOFER (BAT) | Усилитель аудиосистемы, тюнер спутникового радио | |
| 18 | 10A | ELECTRONIC BACKUP (BAT) | BCM (модуль управления кузовным электрооборудованием), реле освещения багажного отделения, передние плафоны, подсветка замка зажигания, плафоны второго ряда, система управления тормозами, система 4WD |
| 19 | 10A | ELECTRONIC PARTS (BAT) | Салонное зеркало с автоматическим затемнением, комбинация приборов, диагностический разъем, блок управления блокировкой дифференциала, передний блок управления климатической установкой, система контроля давления в шинах |
| 20 | 10A | STOP LAMP (BAT) | Реле и выключатель стоп-сигналов |
| 21 | 10A | ROOM LAMP (BAT) | Датчик угла поворота рулевого колеса, блок управления раздаточной коробкой, BCM (модуль управления кузовным электрооборудованием), освещение салона, система блокировки ключа, NVIS (противоугонная система автомобиля) |
| 22 | 10A | KEY SW (BAT) | Выключатель ключа зажигания |
| 10A | A/T CONT | Система управления автоматической коробкой передач | |
| S | SPARE | Запасные предохранители |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

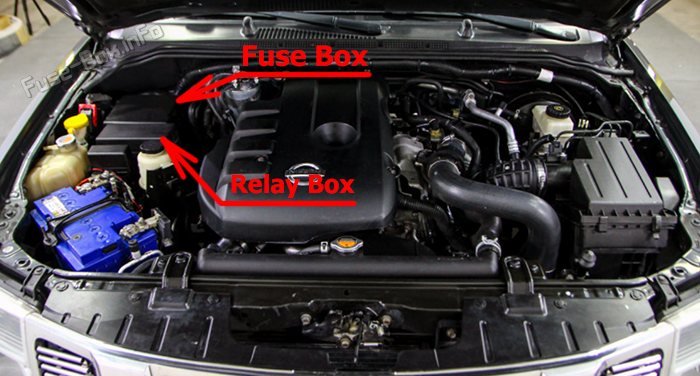

Расположение блока предохранителей
Схемы блока предохранителей

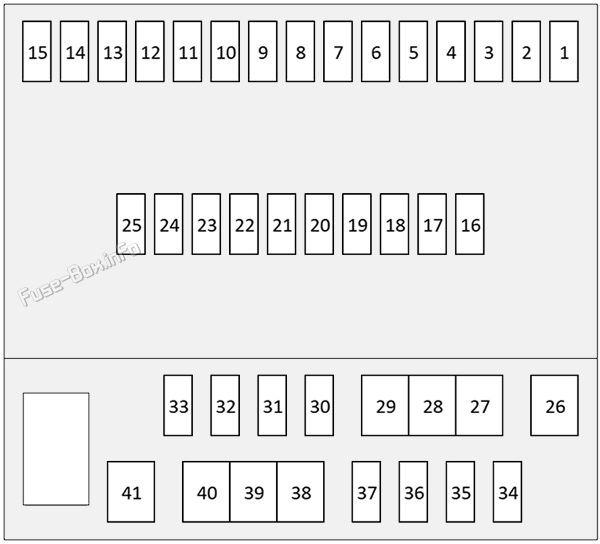

Вариант 1
| № | Номинал | Обозначение | Назначение |
|---|---|---|---|
| 1 | 20A | FR FOG LAMP | Передние противотуманные фары |
| 2 | 15A | INJECTOR | Топливные форсунки |
| 3 | 10A | O2 SENSOR | Кислородный датчик |
| 4 | 20A | EGI | Система электронного впрыска топлива |
| 5 | 20A | ETC | Электронная система управления дроссельной заслонкой |
| 6 | 10A | REVERSE LAMP | Фонари заднего хода |
| 7 | 10A | ABS ECU | Антиблокировочная тормозная система |
| 8 | 10A | A/T ECU | Блок управления автоматической коробкой передач |
| 9 | 15A | FUEL PUMP | Топливный насос |
| 10 | 15A | RR DEF | Обогрев заднего стекла |
| 11 | 15A | RR DEF | Обогрев заднего стекла |
| 12 | 10A | DTRL | Дневные ходовые огни |
| 14 | 15A | HEATER MIRROR | Обогрев наружных зеркал |
| 15 | 10A | A/C COMP | Компрессор кондиционера |
| 16 | 15A | H/LAMP LO RH | Ближний свет правой фары |
| 17 | 15A | H/LAMP LO LH | Ближний свет левой фары |
| 18 | 30A | FR WIPER | Передние стеклоочистители |
| 19 | 10A | H/LAMP WASHER | Омыватели фар |
| 20 | 10A | TAIL LAMP | Габаритные огни |
| 21 | 10A | ILLUMINATION | Освещение |
| 22 | 10A | H/LAMP HI LH | Дальний свет левой фары |
| 23 | 10A | H/LAMP HI RH | Дальний свет правой фары |
| 26 | 40A | IGN SW | Выключатель зажигания |
| 27 | 40A | RAD FAN MTR | Электродвигатель вентилятора радиатора |
| 29 | 50A | BCM / POWER WINDOW | Модуль управления кузовным электрооборудованием; электрические стеклоподъемники |
| 30 | 15A | FRONT BLOWER MTR | Электродвигатель переднего вентилятора системы кондиционирования |
| 31 | 20A | POWER SOCKET | Розетка питания |
| 32 | 10A | A/T CONTROL UNIT | Блок управления автоматической коробкой передач |
| 33 | 15A | FRONT BLOWER MTR | Электродвигатель переднего вентилятора системы кондиционирования |
| 34 | 30A | PTC HEATER | Дополнительный отопитель |
| 35 | 15A | HORN | Звуковой сигнал |
| 36 | 20A | RADIO& | Аудиосистема и усилитель |
| 37 | 30A | PTC HEATER | Дополнительный отопитель |
| 38 | 40A | ABS SOL | Электромагнитные клапаны антиблокировочной тормозной системы |
| 60A | GLOW | Свечи накаливания | |
| 40 | 30A | ABS MTR | Антиблокировочная тормозная система |
| 41 | 40A | ABS SOL | Электромагнитные клапаны антиблокировочной тормозной системы |

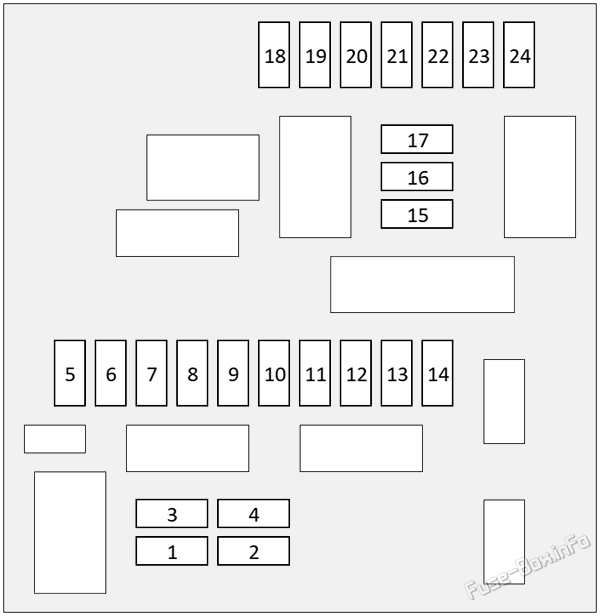

Вариант 2
| № | Номинал | Назначение |
|---|---|---|
| 1 | 15A | Обогрев заднего стекла |
| 2 | 10A | Реле фар 1 |
| 4 | 10A | Электрооборудование прицепа |
| 5 | 15A | Обогрев наружных зеркал |
| 6 | 30A | Реле передних стеклоочистителей |
| 7 | 10A | Задние комбинированные фонари, подсветка номерного знака, наружное освещение |
| 8 | 10A | Реле кондиционера |
| 9 | 10A | Передние комбинированные фонари |
| 10 | 20A | Передние противотуманные фары |
| 11 | 15A | Левая фара (ближний свет), реле дневных ходовых огней 2, система автоматического освещения, противоугонная система автомобиля |
| 12 | 15A | Правая фара (ближний свет), система автоматического освещения, противоугонная система автомобиля |
| 13 | 10A | Левая фара (дальний свет), система автоматического освещения, противоугонная система автомобиля |
| 14 | 10A | Правая фара (дальний свет), система автоматического освещения, противоугонная система автомобиля |
| 15 | 15A | Топливные форсунки |
| 16 | 10A | Задний ход (автоматическая трансмиссия), буксирование прицепа |
| 17 | 15A | Датчик массового расхода воздуха, подогреваемый кислородный датчик |
| 18 | 15A | Реле топливного насоса |
| 19 | 10A | Автоматическая коробка передач, выключатель блокировки сцепления и реле системы управления трансмиссией |
| 20 | 10A | ABS |
| 21 | 10A | Фонари заднего хода (автоматическая коробка передач), выключатель нейтрального положения (механическая коробка передач), система сонаров, аудиосистема |
| 22 | 30A | Запасной предохранитель |
| 23 | 20A | Реле электропривода дроссельной заслонки |
| 24 | 20A | Модуль управления двигателем (ECM), реле ECM, система NVIS |
Блок реле
Вариант 1
| № | Номинал | Обозначение |
|---|---|---|
| 1 | 20A | TF CONT 1 |
| 2 | 20A | TF CONT 2 |
| 3 | 10A | TF CONT 3 |
| 4 | 15A | TRAIL TURN |
Версия 2 – 2,5L 4WD
| № | Номинал | Обозначение |
|---|---|---|
| 2 | 10A | TRANS CONT 3 |
| 3 | 30A | TRANS CONT 2 |
| 4 | 20A | TRANS CONT 1 |
