Предохранители и реле Nissan Pathfinder R52 2013-2020
Схемы относятся к указанным годам и вариантам Nissan Pathfinder R52 2013-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

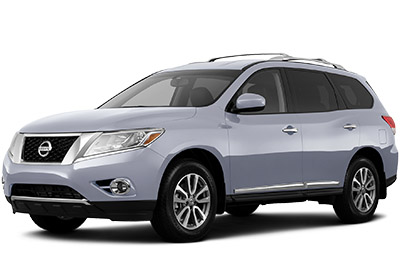

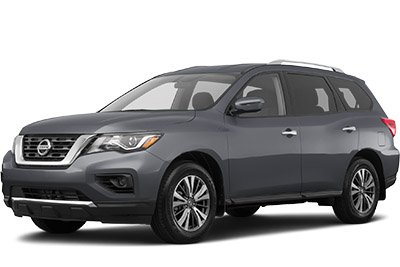

В этой статье рассмотрено четвертое поколение Nissan Pathfinder (R52), выпускавшееся с 2013 по 2020 год. Здесь приведены схемы блоков предохранителей Nissan Pathfinder 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Nissan Pathfinder R52
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

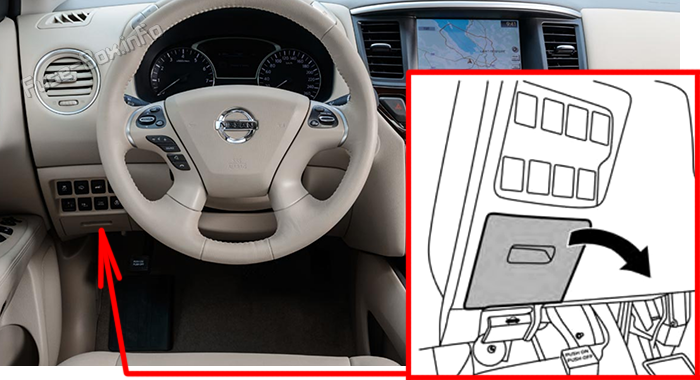

Расположение блока предохранителей
Потяните крышку блока предохранителей, чтобы снять ее.

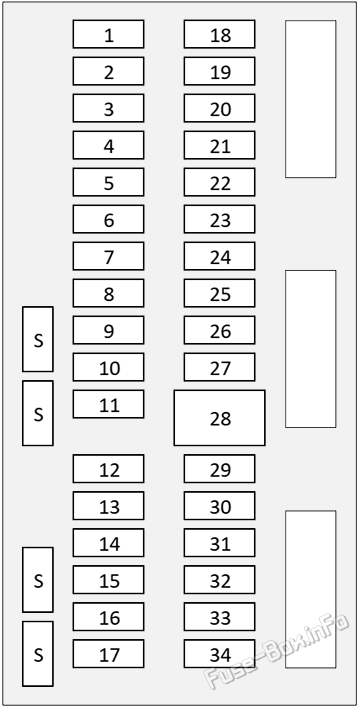

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | 15A | Электродвигатель вентилятора |
| 3 | 20A | Розетка питания (ACC-1) |
| 4 | 20A | Розетка питания (ACC-3) |
| 5 | 20A | Розетка питания (ACC-2) |
| 6 | 10A | Обогрев наружных зеркал |
| 7 | 15A | Обогрев заднего стекла |
| 8 | 15A | Обогрев заднего стекла |
| 9 | 10A | Электронные компоненты (BAT-2) |
| 10 | 5A | Освещение |
| 11 | 15A | Электродвигатель вентилятора |
| 12 | 15A | Подогреваемые сиденья |
| 13 | 5A | Электронные компоненты (IGN-1) |
| 14 | 10A | Электронные компоненты (IGN-2) |
| 15 | 5A | Комбинация приборов (IGN) |
| 16 | 10A | Система подушек безопасности |
| 17 | 10A | Система управления двигателем |
| 18 | 10A | Освещение салона |
| 19 | 15A | Задний стеклоочиститель и омыватель |
| 20 | 15A | Замок передней двери |
| 21 | 15A | Замок задней двери |
| 22 | 20A | Правый задний стеклоподъемник |
| 23 | 20A | Стеклоподъемник двери водителя |
| 24 | 20A | Стеклоподъемник двери пассажира |
| 25 | 20A | Левый задний стеклоподъемник |
| 26 | 20A | Розетка питания в багажном отделении (CARGO B+) |
| 27 | 10A | Стоп-сигналы |
| 28 | Выключатель длительного хранения | |
| 29 | 15A | Аудиоусилитель |
| 30 | 15A | Аудиоусилитель |
| 31 | 10A | Комбинация приборов (BAT) |
| 32 | 5A | Электронные компоненты (BAT-1) |
| 33 | 15A | Аудиосистема |
| 34 | 5A | BCM |
| S | Запасные предохранители |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

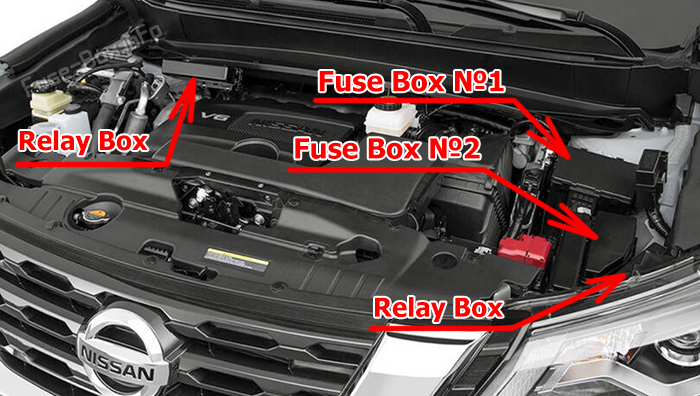

Расположение блоков предохранителей
Чтобы снять крышку блока предохранителей, нажмите на фиксатор и поднимите крышку.
Схемы блоков предохранителей

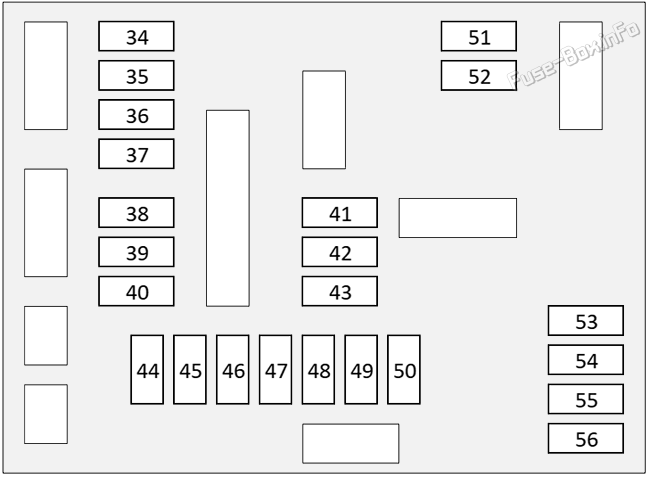

Блок предохранителей №1
| № | Номинал | Назначение |
|---|---|---|
| 34 | 10A | Правая фара (дальний свет) |
| 35 | 10A | Левая фара (дальний свет) |
| 36 | 15A | Правая фара (ближний свет) |
| 37 | 15A | Левая фара (ближний свет) |
| 38 | 10A | Модуль управления двигателем (ECM), электромагнитный клапан управления VIAS, клапан вентиляции адсорбера EVAP, реле управления дроссельной заслонкой |
| 39 | 10A | Модуль управления двигателем (ECM), электромагнитный клапан регулировки продувки адсорбера EVAP, электромагнитный клапан управления фазами газораспределения, датчик массового расхода воздуха |
| 40 | 15A | Подогреваемые кислородные датчики, датчики состава топливовоздушной смеси |
| 41 | 30A | Реле передних стеклоочистителей |
| 42 | 15A | Противотуманные фары |
| 43 | 10A | Дневные ходовые огни |
| 44 | 15A | Катушки зажигания, конденсатор, модуль управления двигателем (ECM) |
| 45 | 10A | Топливные форсунки, модуль управления двигателем (ECM) |
| 46 | 10A | Датчик диапазона коробки передач, модуль управления коробкой передач (TCM), датчики первичной, входной и выходной скорости |
| 50 | 10A | Передний и задний омыватели, комбинированный переключатель |
| 51 | 10A | Задние фонари, подсветка номерного знака, реле электрооборудования прицепа No 1, переключатель фар, подсветка вещевого ящика, подсветка приборов |
| 52 | 10A | Стояночные огни, боковые габаритные огни |
| 53 | 10A | Реле A/C |
| 55 | 15A | Реле управления дроссельной заслонкой |
| 56 | 10A | Модуль управления двигателем (ECM) |
| 47 | 15A | Реле топливного насоса |
| 48 | 10A | Реле вентилятора охлаждения, электроприводы и переключатель корректора фар, датчик диапазона коробки передач |
| 49 | 10A | Блок управления AWD, модуль управления усилителем рулевого управления, реле электромагнитных клапанов ABS, реле электродвигателя ABS, датчик угла поворота рулевого колеса, датчик рыскания, поперечного ускорения и замедления G |

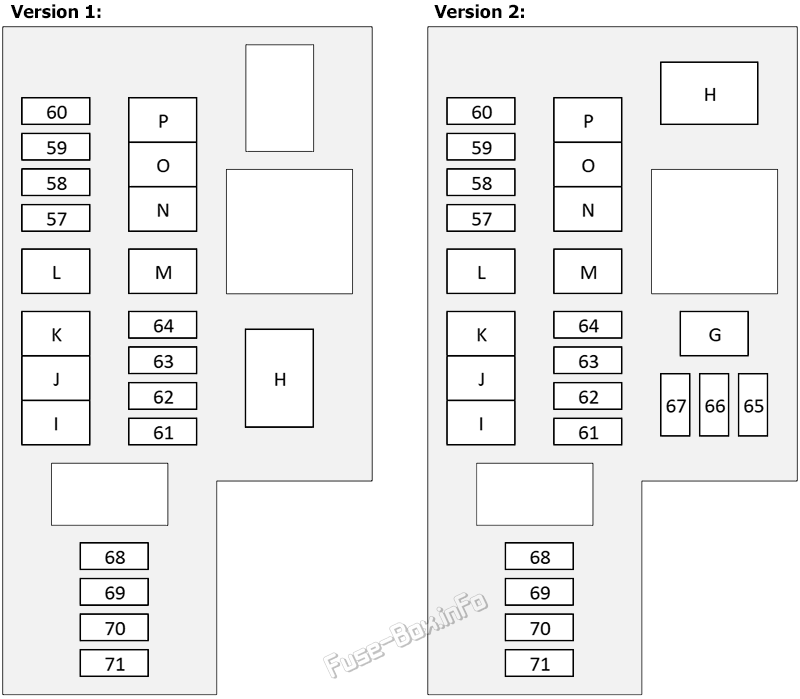

Блок предохранителей №2
| № | Номинал | Назначение |
|---|---|---|
| 57 | 10A | Блокировка селектора, противоугонная система |
| 58 | 10A | Аудиосистема BOSE |
| 59 | 30A | Реле PTC No1 (отопитель PTC) |
| 60 | 30A | Реле PTC No2 (отопитель PTC) |
| 61 | 30A | Электрооборудование прицепа No 2 (фонари заднего хода прицепа) |
| 62 | 10A | Блок управления AWD |
| 63 | 15A | Реле звукового сигнала, система интеллектуального ключа |
| 64 | 30A | Блок управления рекуперацией энергии |
| 65 | 10A | Реле дополнительного оборудования No 2: модуль управления AV, тюнер спутникового радио, переключатель A/C и AV, блок Bluetooth, блок управления питанием, блок системы кругового обзора, видеораспределитель, разъем дополнительного входа, блок телематики (TCU), переключатель телематики, переключатель дистанционного управления наружными зеркалами, комбинация приборов |
| 66 | 15A | Климат-контроль и подогрев сиденья пассажира |
| 67 | 10A | Электрооборудование прицепа No 1 (фонари заднего хода прицепа) |
| 68 | 15A | Климат-контроль и подогрев сиденья водителя |
| 69 | 30A | Инверторная система |
| 70 | 20A | Электродвигатель заднего вентилятора |
| 71 | 20A | Электродвигатель заднего вентилятора |
| G | 30A | Электрическая тормозная система прицепа |
| H | 60A | Реле вентилятора охлаждения |
| I | 50A | Реле электродвигателя ABS |
| J | 30A | Реле электромагнитных клапанов ABS |
| K | 40A | Реле зажигания No 2 (предохранители 28, 29, 30, 31, 32), реле стартера, реле управления стартером |
| L | 30A | Система предаварийного натяжения ремня безопасности водителя |
| M | 30A | Система предаварийного натяжения ремня безопасности пассажира |
| N | 40A | Электропривод двери багажного отделения |
| O | 40A | Модуль управления кузовным электрооборудованием (BCM), автоматическое освещение, электропривод двери багажного отделения, аварийная сигнализация, блокировка селектора CVT, дневные ходовые огни, передние противотуманные фары, передние стеклоочистители и омыватели, фары и их омыватели, обогрев рулевого колеса, подсветка приборов, система интеллектуального ключа и запуска двигателя, салонная камера, освещение салона, IVIS, люк, стояночные огни, подсветка номерного знака, габаритные огни, замки дверей, электроприводы сидений, стеклоподъемники, обогрев заднего стекла, задний стеклоочиститель и омыватель, система контроля давления в шинах, электрооборудование прицепа, указатели поворота и аварийная сигнализация, противоугонная система, система звукового предупреждения, автоматическая регулировка положения водителя, электропривод регулировки рулевой колонки по наклону и вылету |
| P | 40A | F/L H.LAMP WASHER |

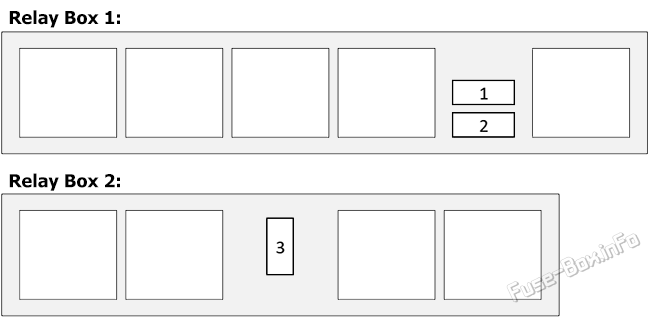

Блоки реле
| № | Номинал | Назначение |
|---|---|---|
| F1 | 10A | Фонари заднего хода прицепа |
| F2 | 15A | Левый и правый указатели поворота прицепа |
| F3 | 10A | Система помощи водителю |
