Предохранители и реле Nissan Qashqai Rogue Sport 2014-2022
Схемы относятся к указанным годам и вариантам Nissan Qashqai Rogue Sport 2014-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

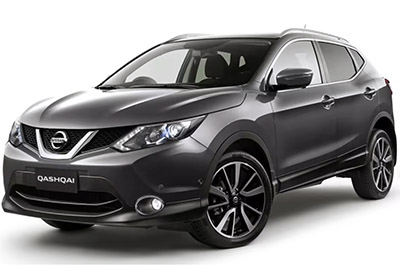

В этой статье рассмотрено второе поколение Nissan Qashqai / Rogue Sport (J11), выпускавшееся с 2014 по 2022 год. Здесь приведены схемы блоков предохранителей Nissan Qashqai / Rogue Sport 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей Nissan Qashqai / Nissan Rogue Sport 2014-2022
Содержание
Блоки предохранителей в салоне
Блоки предохранителей в салоне

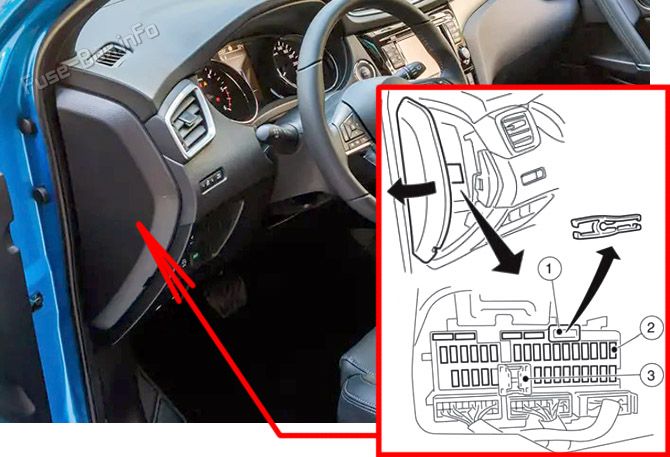

Левый блок предохранителей в панели приборов
Блок предохранителей расположен с левой стороны панели приборов.

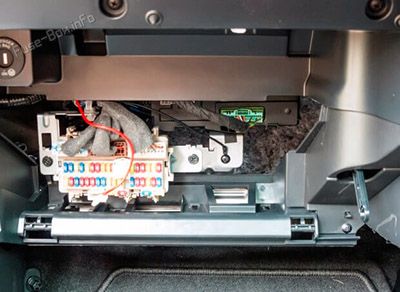

На автомобилях с правым рулем блок расположен за вещевым ящиком.

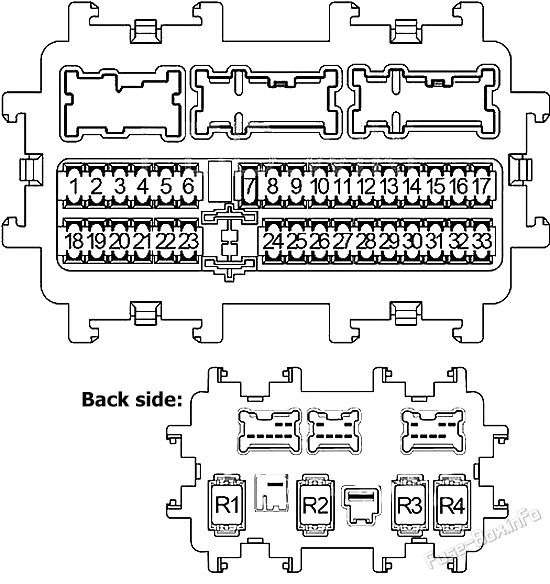

Схема блока предохранителей
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 1 | 15A | Комбинированный переключатель, блок управления насосом омывателя, выключатель электромагнитного клапана омывателя |
| 2 | 10A | Блок диагностики датчиков подушек безопасности |
| 3 | 5A | Комбинация приборов |
| 4 | 10A | Блок управления сонарами, реле PTC 1, реле PTC 2, реле PTC 3, передняя камера, освещение, аудиосистема, топливный отопитель, диагностический разъем, выключатель стоп-сигналов, датчик дистанции, салонное зеркало с автоматическим затемнением, блок управления EPS, комбинированный переключатель и спиральный кабель, модуль управления шасси, блок управления зеркалом с автоматическим затемнением, блок управления 4WD, блок управления электрическим стояночным тормозом, блок системы кругового обзора, датчик угла поворота рулевого колеса, блок навигации |
| 5 | 10A | Преобразователь DC/DC |
| 6 | 15A | Переключатель подогрева передних сидений |
| 7 | 20A | Усилитель кондиционера, реле управления электродвигателем вентилятора |
| 8 | 5A | Левый стоп-сигнал LH, левая фара LH, подсветка номерного знака, подсветка вещевого ящика, переключатель корректора фар, аудиосистема, блок навигации |
| 9 | - | - |
| 10 | 15A | Обогрев заднего стекла |
| 11 | 15A | Обогрев заднего стекла |
| 12 | 10A | Обогрев наружных зеркал |
| 13 | 10A | ABS |
| 14 | 10A | Блок и усилитель управления кондиционером, электропривод солнцезащитной шторки, датчик положения педали тормоза, выключатель стоп-сигналов, переключатель дистанционного управления наружными зеркалами |
| 15 | 15A/20A | Освещение салона |
| 16 | - | - |
| 17 | 20A | Электродвигатель вентилятора, силовой транзистор, усилитель кондиционера |
| 18 | - | - |
| 19 | 20A | Блок аудиосистемы, блок навигации, блок системы кругового обзора |
| 20 | 5A | BCM (модуль управления кузовным электрооборудованием), блок управления сиреной, выключатель датчика, комбинированный переключатель |
| 21 | 10A | Комбинация приборов |
| 22 | 10A | Освещение салона |
| 23 | - | - |
| 24 | 10A | Выключатель стоп-сигналов, BCM (модуль управления кузовным электрооборудованием) |
| 25 | 5A | Блок управления 4WD, усилитель антенны NATS |
| 26 | 5A | Переключатель сцепления |
| 27 | 10A | BCM (модуль управления кузовным электрооборудованием), комбинированный переключатель |
| 28 | 10 | Выключатель электрического стояночного тормоза, диагностический разъем, блок управления 4WD, обогрев стекла, реле стеклоподъемников, реле складывания и раскладывания наружных зеркал |
| 29 | 15A/20A | BCM (модуль управления кузовным электрооборудованием) |
| 30 | 15A | BCM (модуль управления кузовным электрооборудованием) |
| 31 | 15A/20A | BCM (модуль управления кузовным электрооборудованием) |
| 32 | 15A/20A | Розетка питания |
| 33 | 10A/15A | Стоп-сигналы, фонари заднего хода, указатели поворота и аварийная сигнализация |
| Реле | ||
| R1 | Зажигание | |
| R2 | Обогрев заднего стекла | |
| R3 | Дополнительное оборудование | |
| R4 | Передний вентилятор |

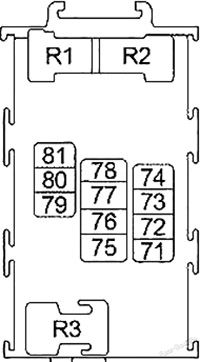

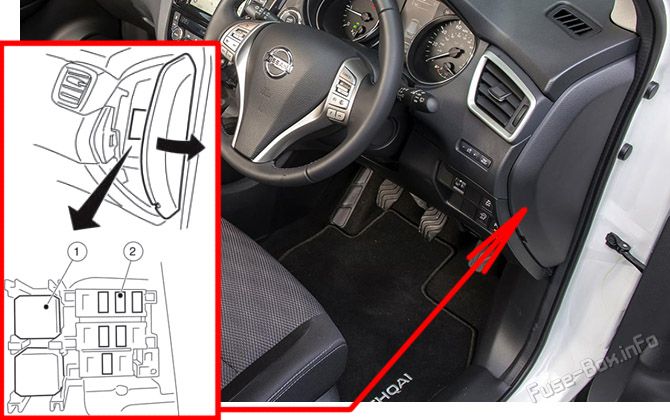

Правый блок предохранителей в панели приборов
Блок предохранителей расположен с правой стороны панели приборов.
Схема блока предохранителей
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 71 | 10A | Датчик угла поворота рулевого колеса |
| 72 | 10A | Комбинация приборов |
| 73 | 10A | Блок аудиосистемы, блок навигации, блок системы кругового обзора |
| 74 | 10A | Модуль управления коробкой передач (TCM), датчик первичной скорости, датчик диапазона коробки передач, датчики входной, выходной и вторичной скорости |
| 75 | - | - |
| 76 | 10A | Блок и усилитель управления кондиционером |
| 77 | 10A | ABS |
| 78 | - | - |
| 79 | 10A | Реле электрического масляного насоса |
| 80 | 20A | Блок аудиосистемы, блок навигации, блок системы кругового обзора |
| 81 | 10A | Модуль управления трансмиссией (TCM) |
| Реле | ||
| R1 | Дополнительное оборудование | |
| R2 | Зажигание | |
| R3 | - |

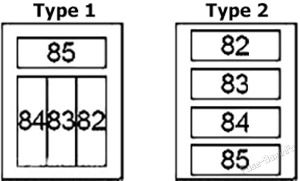

Дополнительный держатель предохранителей
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 82 | 10A | Реле электрического масляного насоса |
| 83 | 10A | Модуль управления трансмиссией (TCM) |
| 84 | - | - |
| 85 | - | - |
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 82 | 20A | Стеклоподъемник двери водителя |
| 83 | 20A | Правый задний стеклоподъемник |
| 84 | 20A | Левый задний стеклоподъемник |
| 85 | 20A | Стеклоподъемник двери пассажира |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

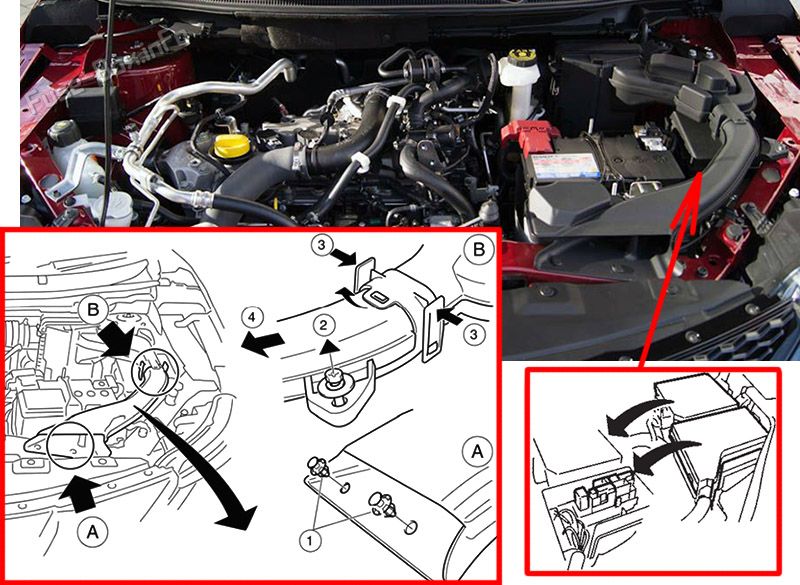

Блоки предохранителей #1 и #2
Расположение блоков предохранителей
Удаление воздуховодов:
- Снимите фиксатор;
- Выверните болт;
- Сожмите верхние части крепежных зажимов, чтобы освободить воздуховод;
- Сдвиньте воздуховод к передней части автомобиля и снимите его.
- Установите воздуховод в порядке, обратном снятию.

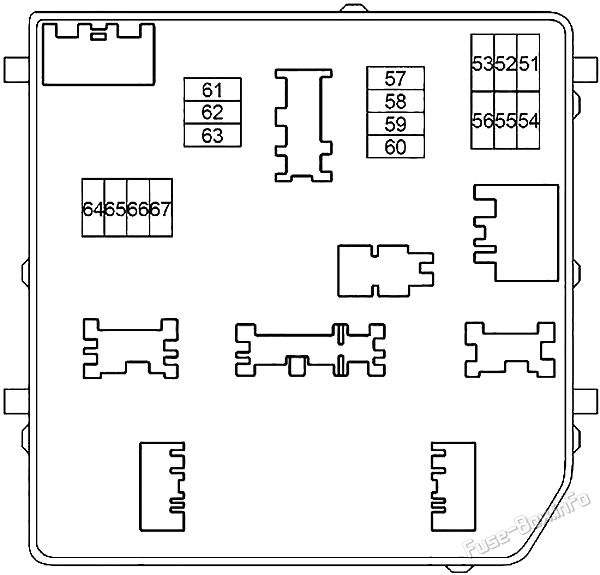

Схема блока предохранителей #1
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 51 | 10A | Активная заслонка решетки радиатора, модуль управления двигателем |
| 52 | 15A | Модуль управления двигателем, электромагнитный клапан регулировки продувки адсорбера EVAP, клапаны управления подачей топлива и фазами газораспределения, топливный насос высокого давления, датчик массового расхода воздуха, кислородный датчик, датчик состава топливовоздушной смеси, клапаны управления турбонаддувом и давлением моторного масла |
| 53 | 15A | MR:: реле системы управления дроссельной заслонкой |
| 54 | 10A | Модуль управления двигателем, модуль управления клапанами двигателя, электромагнитные клапаны регулирования давления, впуска, выпуска и турбонаддува |
| 55 | 15A | Модуль управления двигателем, подогреваемый кислородный датчик, датчик клапана управления температурой, блок управления топливным насосом, блок управления турбонаддувом, датчик состава топливовоздушной смеси, датчик давления топлива, клапан управления впускным коллектором |
| 56 | 15A | Модуль управления двигателем, блокировка рулевого управления |
| 57 | 15A | Реле кондиционера |
| 58 | 10A | Модуль управления двигателем, реле двигателя |
| 59 | - | - |
| 60 | 30A | Реле высокой и низкой скорости передних стеклоочистителей |
| 61 | 20A | Реле топливного насоса |
| 62 | - | - |
| 63 | 10A | Модуль управления коробкой передач (TCM), датчик первичной скорости, датчик выходной скорости, датчик диапазона коробки передач, датчик входной скорости, датчик скорости IPDM, датчик вторичной скорости |
| 64 | - | - |
| 65 | 5A | Модуль управления двигателем, блокировка рулевого управления |
| 66 | 10A | Система подушек безопасности, система ABS |
| 67 | 10A | Электропривод корректора фар, компрессор, датчик диапазона коробки передач, реле обогрева правой RH и левой LH части ветрового стекла, выключатель заднего хода и нейтрального положения, выключатель фонарей заднего хода |

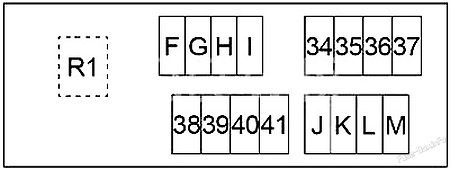

Схема блока предохранителей #2
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 34 | 15A | Звуковые сигналы |
| 35 | 30A | Дизельный двигатель: реле PTC 2 |
| 36 | 30A | Дизельный двигатель: реле PTC 3 |
| 37 | 30A | Дизельный двигатель: реле PTC 1 |
| 38 | 30A | Блок управления электрическим стояночным тормозом |
| 39 | 30A | Дополнительное оборудование |
| 40 | 15A | Звуковой сигнал противоугонной системы или не используется |
| 41 | 30A | Блок управления электрическим стояночным тормозом |
| F | 50A | Блок управления ESP |
| G | 30A | ABS |
| H | 50A | Блок управления ESP |
| I | 30A | Омыватели фар |
| J | - | - |
| K | 40A | ABS |
| L | 30A | Реле стартера, реле зажигания (предохранители: "1", "2", "3", "4", "10", "11", "12") |
| M | 50A | Реле стеклоподъемников, главный переключатель стеклоподъемников, солнцезащитная шторка, переключатель электропривода сиденья |
| R1 | Реле звукового сигнала |

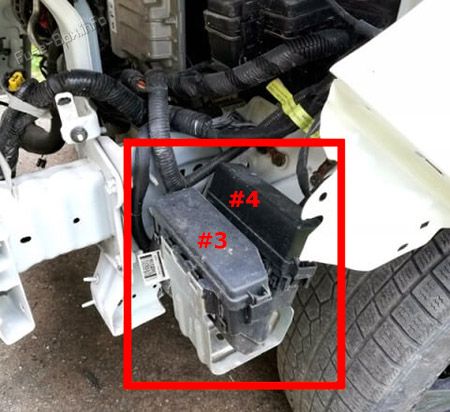

Блоки предохранителей #3 и #4
Блоки расположены под левой фарой, за бампером, на специальном кронштейне.

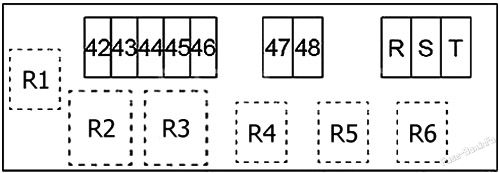

Схема блока предохранителей #3
| № | Номинал | Защищаемая цепь |
|---|---|---|
| 42 | 10A | Бензиновый двигатель: модуль управления коробкой передач (TCM) |
| 43 | - | - |
| 44 | 10A/20A | MR:: реле топливного насоса высокого давления Дизельные двигатели: реле подогревателя топлива |
| 45 | 10A | MR:: реле топливных форсунок |
| 46 | 15A | MR:: реле топливных форсунок |
| 47 | - | - |
| 48 | - | - |
| R | 60A | Реле вентилятора охлаждения 2 |
| S | 30A | Модуль управления двигателем (предохранители: "51", "52", "54", "55"), предохранитель: "53" |
| T | 30A | IPDM А/Р, реле вентилятора охлаждения 1 |
| Реле | ||
| R1 | Реле масляного насоса (с CVT) | |
| R2 | MR:: реле топливных форсунок | |
| R3 | Реле высокой скорости вентилятора радиатора / система охлаждения двигателя | |
| R4 | Стартер | |
| R5 | Повторный запуск двигателя | |
| R6 | Дизельные двигатели: подогреватель топлива MR:: топливный насос высокого давления |

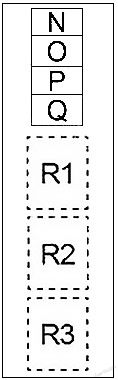

Схема блока предохранителей #4
| № | Номинал | Защищаемая цепь |
|---|---|---|
| N | 30A | Преобразователь DC / DC |
| O | 30A | Преобразователь DC / DC |
| P | 40A | Реле обогрева правой RH части ветрового стекла |
| Q | 40A | Реле обогрева левой LH части ветрового стекла |
| R1 | Реле омывателей фар | |
| R2 | Реле обогрева ветрового стекла | |
| R3 | Реле обогрева ветрового стекла |
