Предохранители и реле Nissan Sentra B16 2007-2012
Схемы относятся к указанным годам и вариантам Nissan Sentra B16 2007-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

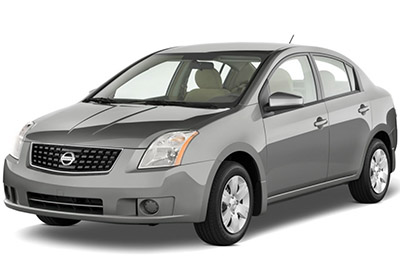

В этой статье рассмотрено шестое поколение Nissan Sentra (B16), выпускавшееся с 2007 по 2012 год. Здесь приведены схемы блоков предохранителей Nissan Sentra 2007, 2008, 2009, 2010, 2011 и 2012 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Nissan Sentra 2007-2012
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

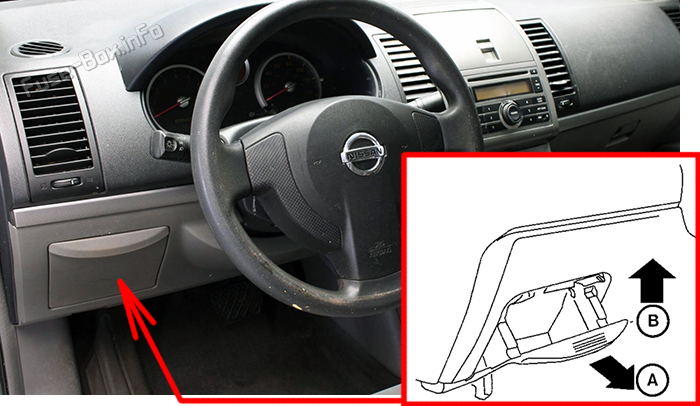

Расположение блока предохранителей
Откройте отсек A. Потяните контейнер вверх и снимите его B. Схема предохранителей находится в отсеке.

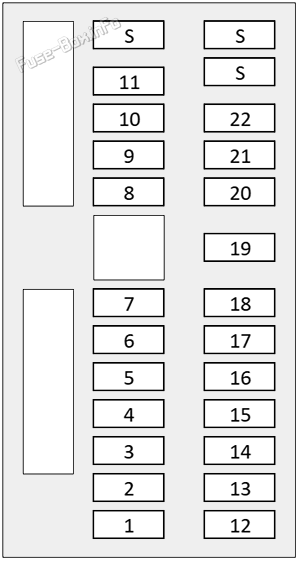

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 5 | 10A | Наружные зеркала, контрольные лампы, предупреждающий звуковой сигнал, индикатор CVT |
| 6 | 10A | Комбинация приборов, система дистанционного доступа без ключа, фары, указатели поворота и аварийная сигнализация, передние противотуманные фары, стояночные огни, подсветка номерного знака, задние фонари, комбинированный переключатель, стоп-сигналы, аудиосистема, дневные ходовые огни, система громкой связи, противоугонная система автомобиля, стеклоподъемники, аудиовизуальная система, информационная система автомобиля и встроенный переключатель, система интеллектуального ключа, плафоны салона и лампы для чтения, подсветка косметических зеркал, вещевого ящика и багажного отделения |
| 7 | 15A | Розетка питания |
| 8 | 10A | Обогрев заднего стекла |
| 9 | 10A | Предупреждающий звуковой сигнал, плафоны салона и лампы для чтения, подсветка косметических зеркал, багажного отделения и замка зажигания, блокировка ключа, система интеллектуального ключа, привод открывания багажника |
| 10 | 15A | Система отопления, кондиционер с ручным управлением |
| 11 | 15A | Система отопления, кондиционер с ручным управлением |
| 12 | 10A | Подсветка, индикатор неисправности, блокировка селектора CVT, электронное управление питанием, система интеллектуального ключа, фары, указатели поворота и аварийная сигнализация, система контроля давления в шинах, дневные ходовые огни, система громкой связи, противоугонная система автомобиля, дистанционный доступ без ключа, блокировка ключа и система NATS Nissan, передние стеклоочистители и омыватели, фонари заднего хода, комбинация приборов, отопитель, кондиционер с ручным управлением, стояночные огни, подсветка номерного знака, задние фонари, освещение салона, информационная и аудиовизуальная системы автомобиля, розетка питания, обогрев заднего стекла, выключатель тормоза ASCD, выключатель парковочного/нейтрального положения, индикатор CVT, система запуска, подогрев сидений |
| 13 | 10A | Дополнительная удерживающая система |
| 14 | 10A | Фонари заднего хода, комбинация приборов, система интеллектуального ключа, фары, указатели поворота и аварийная сигнализация, стоп-сигналы, предупреждающий звуковой сигнал, дневные ходовые огни, система контроля давления в шинах, электронное управление питанием, система зарядки, контрольные лампы, выключатель парковочного/нейтрального положения, индикаторы ASCD и CVT, индикатор неисправности, антиблокировочная тормозная система, переключатель управления трансмиссией, дополнительная удерживающая система, аудиовизуальная система |
| 15 | 10A | Передние стеклоочистители и омыватели |
| 16 | 15A | QR:: датчик состава топливовоздушной смеси, система впрыска топлива, подогреваемый кислородный датчик |
| 17 | 20A | Аудиосистема |
| 18 | 15A | Розетка питания |
| 19 | 10A | Стоп-сигналы, комбинация приборов, замки дверей, выключатель тормоза, дневные ходовые огни, система интеллектуального ключа, фары, противоугонная система Nissan, указатели поворота и аварийная сигнализация, электронное управление питанием, предупреждающий звуковой сигнал, система контроля давления в шинах, индикатор CVT, отопитель, кондиционер с ручным управлением, контрольные лампы, антиблокировочная тормозная система, индикатор ASCD, плафоны салона и лампы для чтения, подсветка косметических зеркал, багажного отделения и замка зажигания, аудиовизуальная система, индикатор неисправности, обогрев заднего стекла, выключатель тормоза ASCD |
| 20 | 10A | Система интеллектуального ключа, аудиовизуальная и информационная системы автомобиля, замки дверей, дистанционный доступ без ключа, противоугонная система Nissan, предупреждающий звуковой сигнал, комбинация приборов, дневные ходовые огни, передние противотуманные фары, фары, плафоны салона и лампы для чтения, подсветка косметических зеркал, багажного отделения и замка зажигания, стоп-сигналы, указатели поворота и аварийная сигнализация, стояночные огни, подсветка номерного знака, задние фонари, выключатель тормоза ASCD |
| 21 | 10A | Блокировка ключа, предупреждающий звуковой сигнал, система интеллектуального ключа, дистанционный доступ без ключа, плафоны салона и лампы для чтения, подсветка косметических зеркал, багажного отделения и замка зажигания |
| 22 | 10A | Система громкой связи |
| S | Запасные предохранители |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

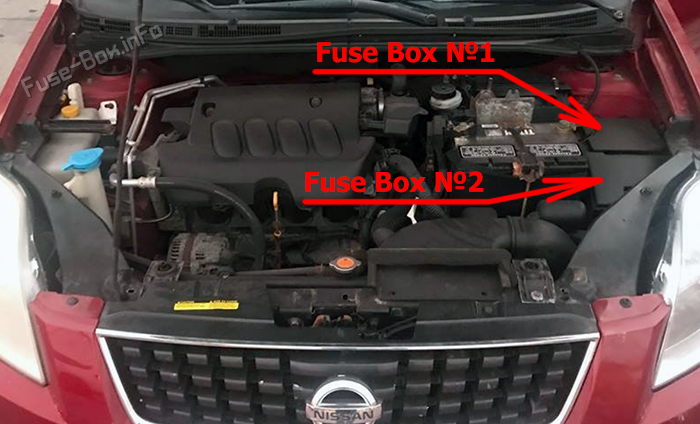

Расположение блоков предохранителей
Чтобы снять крышку блока предохранителей, нажмите на фиксаторы и приподнимите переднюю часть крышки.
Схемы блоков предохранителей

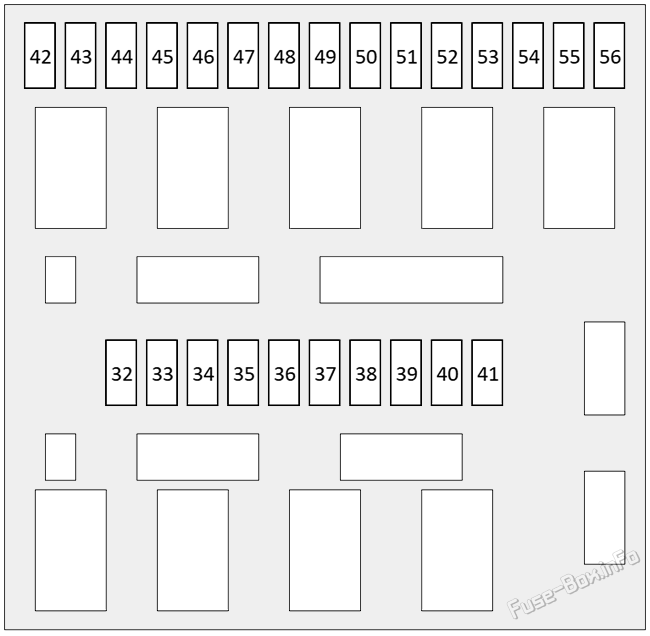

Блок предохранителей №1
| № | Номинал | Обозначение | Назначение |
|---|---|---|---|
| 34 | 10A | H/LAMP HI RH | Дальний свет правой фары RH, дневные ходовые огни |
| 35 | 10A | H/LAMP HI LH | Дальний свет левой фары LH, дневные ходовые огни |
| 36 | 10A | TAIL LAMP | Стояночные огни, подсветка номерного знака, задние фонари, подсветка приборов |
| 37 | 10A | FR PARKING LAMP | Передние стояночные огни, подсветка номерного знака, задние фонари |
| 39 | 30A | FR WIPER | Реле передних стеклоочистителей, высокая и низкая скорость |
| 40 | 15A | H/LAMP LO LH | Ближний свет левой фары LH, дневные ходовые огни |
| 41 | 15A | H/LAMP LO RH | Ближний свет правой фары RH, дневные ходовые огни |
| 42 | 10A | A/C COMP | Реле A/C |
| 44 | 30A | SPARE | Запасной предохранитель |
| 46 | 15A | RR DEF | Обогрев заднего стекла |
| 47 | 15A | RR DEF | Обогрев заднего стекла |
| 48 | 15A | FUEL PUMP | Реле топливного насоса |
| 49 | 10A | A/T ECU | Питание модуля управления коробкой передач, электромагнитный клапан вторичного давления, индикатор CVT, датчик первичной скорости CVT |
| 50 | 10A | ABS ECU | Антиблокировочная тормозная система |
| 51 | 10A | A/F SENSOR 1 | Подогреваемый кислородный датчик |
| 52 | 15A | THROTTLE MOTOR | Реле управления дроссельной заслонкой |
| 53 | 20A | ECCS | Реле модуля управления двигателем (ECM), противоугонная система Nissan, питание модуля управления коробкой передач, индикатор CVT, резервное питание ECM |
| 54 | 15A | O2 SENSOR 1 | Кислородный датчик |
| 55 | 15A | INJECTOR | Топливные форсунки, система впрыска топлива |
| 56 | 15A | FR FOG LAMP | Передние противотуманные фары |

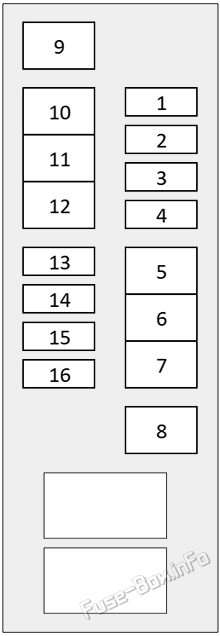

Блок предохранителей №2
| № | Номинал | Назначение |
|---|---|---|
| 1 | 20A | Аудиовизуальная система, информационная система автомобиля и встроенный переключатель |
| 2 | 20A | Подогрев сидений |
| 4 | 10A | Обогрев заднего стекла |
| 5 | 40A | Система запуска, переключатель зажигания |
| 6 | 40A | Вентилятор охлаждения |
| 7 | 40A | Вентилятор охлаждения |
| 8 | 50A | Система контроля давления в шинах, люк, замки дверей, дневные ходовые огни, передние противотуманные фары, указатели поворота и аварийная сигнализация, комбинированный переключатель, стояночные огни, подсветка номерного знака, задние фонари, звуковой сигнал, дистанционный доступ без ключа, система интеллектуального ключа, блокировка и открывание ключом, система громкой связи, противоугонная система автомобиля, система NATS Nissan, стеклоподъемники, обогрев заднего стекла, плафоны салона и лампы для чтения, подсветка косметических зеркал, багажного отделения и замка зажигания, информационная и аудиовизуальная системы автомобиля: "9" |
| 10 | 30A | Антиблокировочная тормозная система |
| 11 | 30A | Антиблокировочная тормозная система |
| 12 | 60A | Электронное управление электропитанием |
| 13 | 10A | Дневные ходовые огни |
| 14 | 10A | Система зарядки |
| 15 | 10A | Звуковой сигнал, дистанционный доступ без ключа, система интеллектуального ключа, противоугонная система автомобиля |
