Предохранители и реле Nissan Sentra B17 2013-2019
Схемы относятся к указанным годам и вариантам Nissan Sentra B17 2013-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

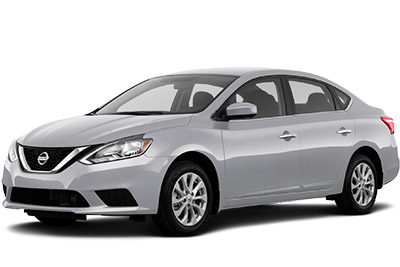

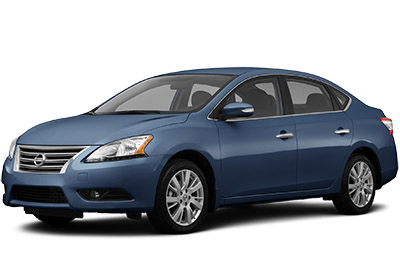

В этой статье рассматривается Nissan Sentra седьмого поколения (B17), выпускавшийся с 2013 по 2019 год. Здесь приведены схемы блоков предохранителей Nissan Sentra 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Nissan Sentra 2013-2019
Содержание
Блок предохранителей в салоне

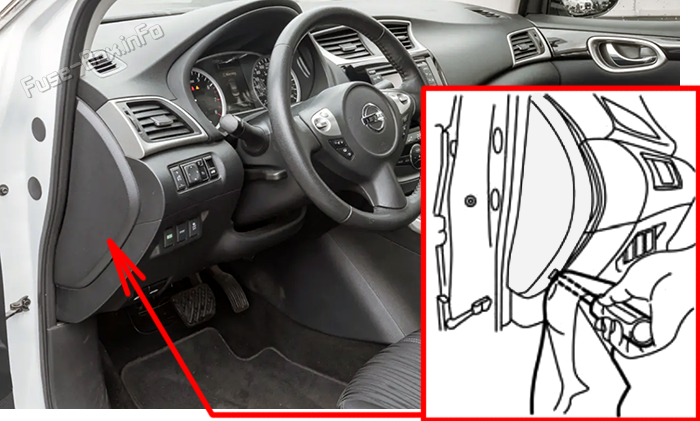

Расположение блока предохранителей
Осторожно подденьте крышку блока предохранителей подходящим инструментом. Чтобы не повредить отделку, подложите ткань.

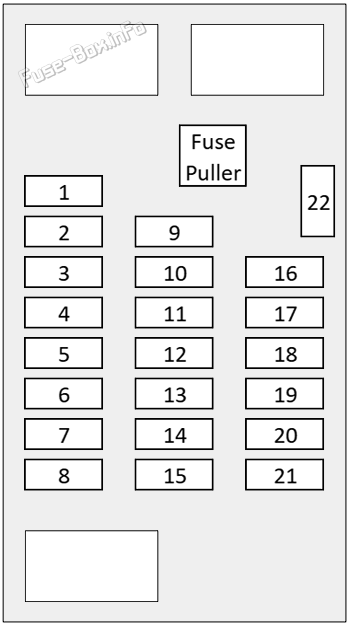

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 1 | 15A/20A | Прикуриватель / розетка питания |
| 3 | 10A | Аудиосистема; электропривод зеркал |
| 4 | 10A | Аудиосистема; электропривод зеркал |
| 5 | 10A | IPDM IG2 |
| 6 | 15A | Электродвигатель вентилятора климатической установки |
| 7 | 10A | Система кондиционирования |
| 8 | 15A | Электродвигатель вентилятора климатической установки |
| 9 | 10A | Несколько электрических цепей |
| 10 | 10A | Противоугонная система |
| 11 | 10A | Несколько электрических цепей |
| 10A | Комбинация приборов | |
| 12 | 10A | Опция дилера (DEALER OPT) |
| 20A | Прицеп | |
| 13 | 10A/15A | Наружное и внутреннее освещение |
| 14 | 15A | Обогрев сидений |
| 15 | 10A | Запуск двигателя |
| 16 | 10A | Несколько электрических цепей |
| 17 | 10A | Комбинация приборов |
| 18 | 10A | Несколько электрических цепей |
| 19 | 10A | Несколько электрических цепей |
| 20 | 10A | Омыватель ветрового стекла |
| 21 | 10A | Подушки безопасности |
| 22 | 10A | Обогрев наружных зеркал |
Блоки предохранителей в моторном отсеке

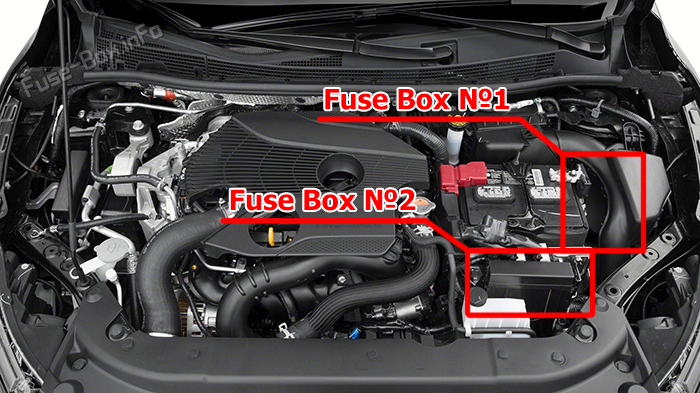

Расположение блока предохранителей
Чтобы снять крышку блока предохранителей, нажмите на фиксатор и поднимите крышку.
Схемы блоков предохранителей

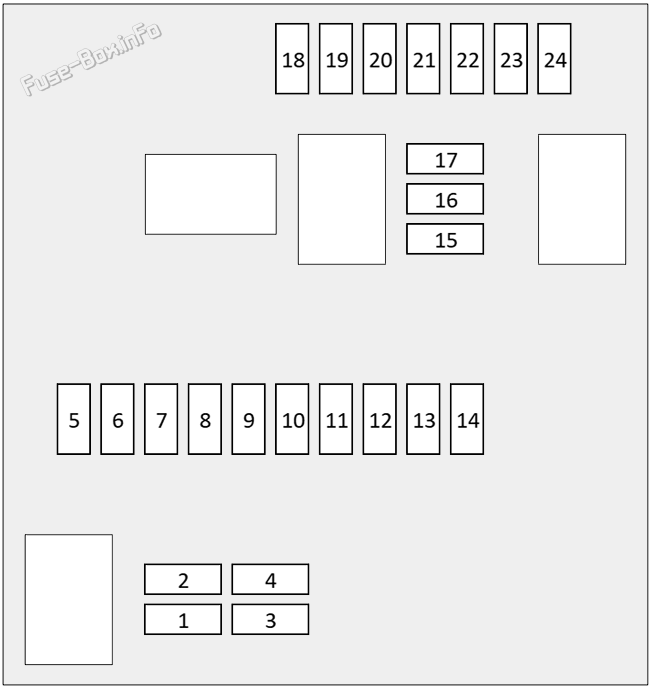

Блок предохранителей №1
| № | Номинал | Обозначение | Назначение |
|---|---|---|---|
| 1 | 15A | RR DEF | Обогрев заднего стекла |
| 2 | 15A | RR DEF | Обогрев заднего стекла |
| 3 | 20A | EGI | Система управления двигателем |
| 5 | 30A | FRONT WIPER | Передние стеклоочистители |
| 6 | 10A | POS LAMPS R | Правые габаритные огни |
| 7 | 10A | POS LAMPS L | Левые габаритные огни |
| 9 | 10A | A/C CLUTCH | Электромагнитная муфта компрессора кондиционера |
| 10 | 15A | FR FOG LAMP | Передние противотуманные огни |
| 11 | 10A | H/LAMP HI RH | Дальний свет правой фары |
| 12 | 10A | H/LAMP HI LH | Дальний свет левой фары |
| 13 | 15A | H/LAMP LO LH | Ближний свет левой фары |
| 14 | 15A | H/LAMP LO RH | Ближний свет правой фары |
| 15 | 10A | A/T ECU IGN | Блок управления автоматической коробкой передач |
| 16 | 10A | REV LAMP IGN | Фонари заднего хода |
| 17 | 10A | ABS ECU IGN | Антиблокировочная тормозная система |
| 20 | 15A | FUEL PUMP | Топливный насос |
| 21 | 15A | IGN COIL | Катушки зажигания |
| 22 | 15A | INJECTORS | Топливные форсунки |
| 24 | 15A | ETC | Электронное управление дроссельной заслонкой |

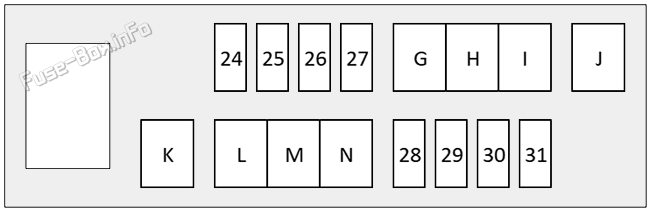

Блок предохранителей №2
| № | Номинал | Назначение |
|---|---|---|
| 24 | 15A | Аудиосистема Bose |
| 25 | 15A | Аудиосистема Bose |
| 26 | 10A | Вариатор (CVT) |
| 27 | 15A | Аудиосистема |
| 28 | 10A | Звуковой сигнал; аккумулятор и система зарядки |
| 29 | 10A | Вариатор (CVT) |
| 30 | 10A | Дневные ходовые огни |
| 31 | 10A | Стоп-сигналы |
| G | 40A | Антиблокировочная тормозная система |
| H | 40A | Электрические стеклоподъёмники |
| I | 40A | Выключатель зажигания |
| J | 50A | Вентилятор радиатора |
| K | 40A | Вентилятор радиатора |
| L | 30A | Антиблокировочная тормозная система |
| N | 60A | Электроусилитель рулевого управления |
