Предохранители и реле Nissan Sentra B18 2020-2025

Схемы относятся к указанным годам и вариантам Nissan Sentra B18 2020-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.



В этой статье рассматривается Nissan Sentra восьмого поколения (B18), выпускавшийся с 2020 по 2025 год. Здесь приведены схемы блоков предохранителей Nissan Sentra 2020, 2021, 2022, 2023, 2024 и 2025 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Nissan Sentra 2020-2025

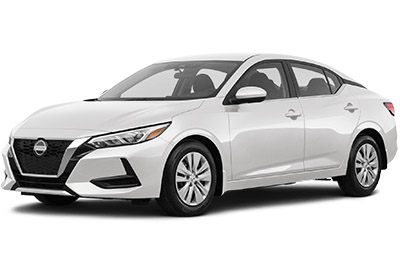

Nissan Sentra (B18; 2020-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

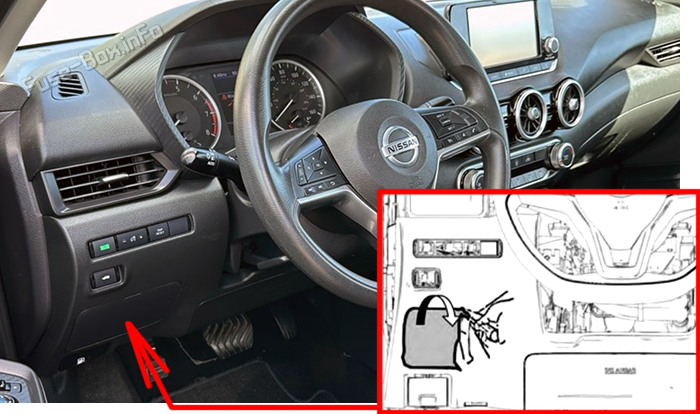

Осторожно подденьте крышку блока предохранителей подходящим инструментом. Чтобы не повредить отделку, подложите ткань.Расположение предохранителей в салоне Nissan Sentra (B18; 2020–2025)

Схема блока предохранителей

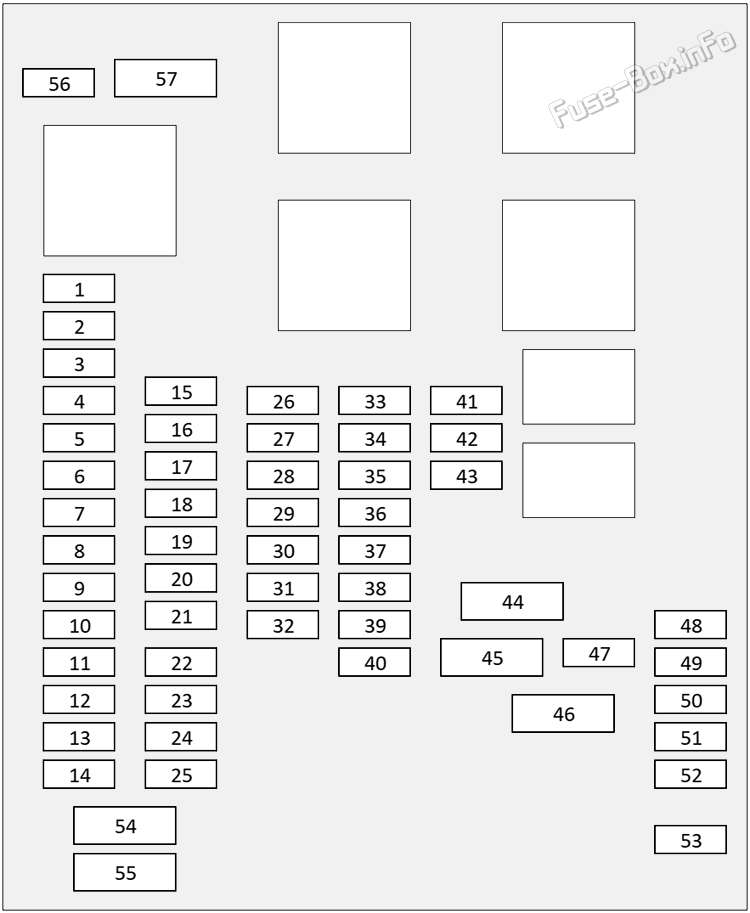

Схема блока предохранителей в панели приборов Nissan Sentra (B18; 2020–2025)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
110AVDC CONTСистема динамической стабилизации автомобиля
210AADASУсовершенствованные системы помощи водителю
310ASTOP LAMP-1Тормозная цепь (основные стоп-сигналы)
55ACLUTCHВыключатель сцепления (механическая коробка передач, цепь запуска двигателя)
610AELEC PARTS (AUTO ACC)Электрооборудование, работающее в режиме AUTO ACC
720APOWER WDW FR LHЭлектрический стеклоподъёмник передней левой двери
1120ASUNROOFЭлектропривод люка и переключатель управления
135AUSBUSB-порт для зарядки и передачи данных
1710ACONSULTДиагностический интерфейс Nissan CONSULT
185ACAN GATEWAYШлюз CAN для связи между электронными модулями
1910AFOG LAMP RRЗадний противотуманный фонарь
2010AHEATED SEAT FR RHОбогрев переднего пассажирского сиденья
2110AHEATED SEAT FR LHОбогрев водительского сиденья
2330APOWER SEATЭлектрорегулировка сиденья водителя или пассажира, в зависимости от комплектации
2430ASPAREЗапасной предохранитель
2610ADOOR LOCK FRПривод замка передней правой двери
2710ADOOR LOCK RRПривод замка задней правой двери
2815AHAZARD LAMPАварийная световая сигнализация
2910AHFMМодуль громкой связи Bluetooth
3010ABCM SIGNALСигнальные цепи модуля управления кузовным оборудованием
3120ASPAREЗапасной предохранитель
3210ASTOP LAMP 2Стоп-сигналы, включая верхний дополнительный стоп-сигнал
3310ATCUБлок управления вариатором (CVT)
3410AROOM LAMPОсвещение салона и пространства для ног
3515ASPAREЗапасной предохранитель
3620AAUDIO AMPУсилитель аудиосистемы
3710ASPAREЗапасной предохранитель
3820AAUDIOГоловное устройство аудиосистемы
395ABCM SIGNALДополнительная сигнальная цепь модуля управления кузовным оборудованием
4010AMETER (BAT)Комбинация приборов, питание от аккумулятора
4115APOWER SOCKETРозетка питания 12 В / прикуриватель
4210AHEATED STRGПодогрев рулевого колеса
4310AWASH PUMPНасос омывателя ветрового стекла
4430ABLOWERЭлектродвигатель вентилятора климатической установки
4530ASPAREЗапасной предохранитель
4630ARR DEFОбогрев заднего стекла
4810AAIR BAGСистема подушек безопасности (SRS)
495AMETER (IG1)Комбинация приборов, питание от зажигания
5010AELEC PARTS (IGN)Электрооборудование, работающее при включённом зажигании
5110AELECT PARTS (IGN-RUN)Электрооборудование, работающее при положении зажигания RUN
5210ASTRG SENSORДатчик угла поворота рулевого колеса, входной сигнал VDC/ADAS
5310AHEATED MIRRORОбогрев наружных зеркал
5620APOWER WDW FR RHЭлектрический стеклоподъёмник передней правой двери
5730APOWER WDW RRЭлектрические стеклоподъёмники задних дверей

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

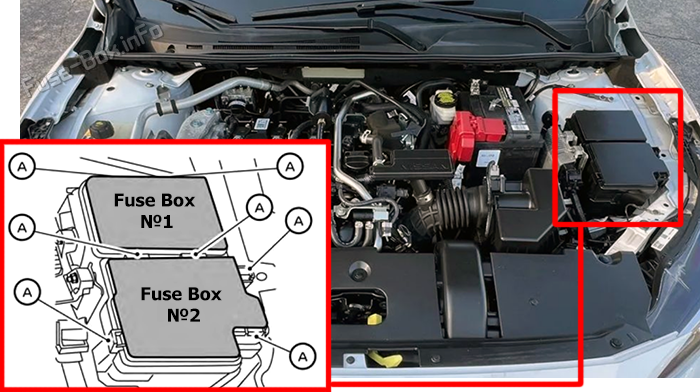

Освободите фиксаторы A и поднимите крышку блока предохранителей.Расположение предохранителей в моторном отсеке Nissan Sentra (B18; 2020–2025)

Схемы блоков предохранителей

Блок предохранителей №1

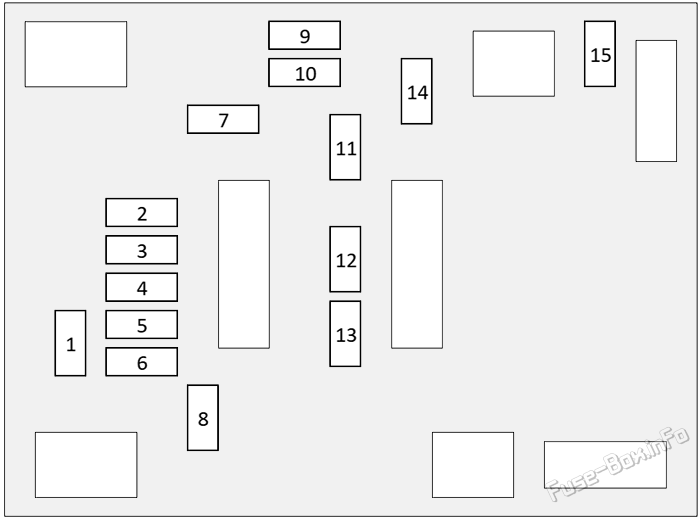

Схема блока предохранителей №1 под капотом Nissan Sentra (B18; 2020–2025)

Назначение предохранителей в блоке №1 моторного отсека
№НоминалОбозначениеНазначение
F220A/30ABAT ABS VALVESABS клапаны
F320AFUEL PUMPТопливный насос
F415AACTUATOR 1Привод 1
F515AACTUATOR 3Привод 3
F610AACTUATOR 2Привод 2
F710AACTUATOR 4Привод 4
F815AACTUATOR 5Привод 5
F930AWIPERПередний стеклоочиститель
F1015ALCS CABIN/INJECTORСистема LCS в салоне, топливные форсунки
F1110AAT / LPGАвтоматическая коробка передач / система LPG
F1210AAIR BAG / ABSСистема подушек безопасности и антиблокировочная тормозная система
F1310AREV LAMP / AC / VALVEФонари и камера заднего хода; электромагнитный клапан кондиционера
F155AECMМодуль управления двигателем

Блок предохранителей №2

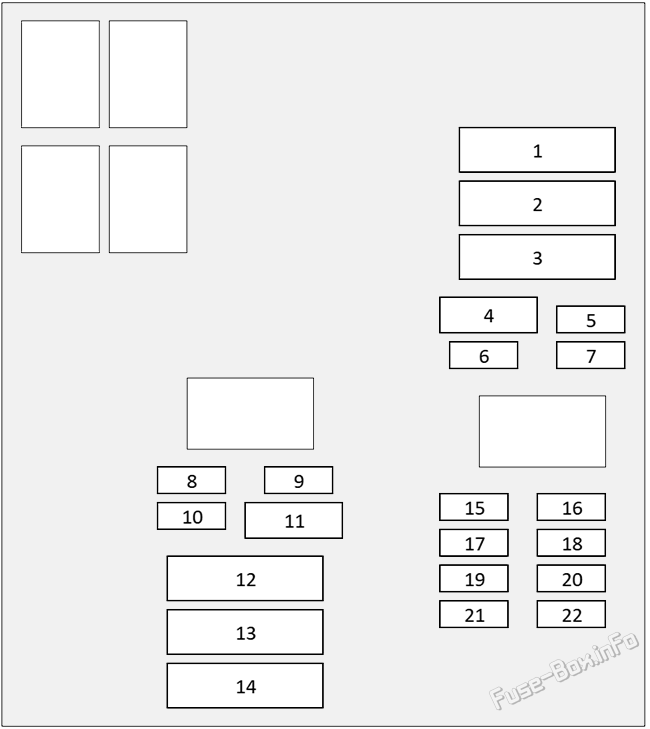

Схема блока предохранителей №2 под капотом Nissan Sentra (B18; 2020–2025)

Назначение предохранителей в блоке №2 моторного отсека
№НоминалОбозначениеНазначение
160ACVT OIL PUMPМасляный насос вариатора: смазка и охлаждение
40AE-VCTЭлектронная система изменения фаз газораспределения
230ASTARTER CUTЦепь блокировки стартера при заданных условиях
350ARAD FANВентилятор радиатора
440AUSMУправление электронными модулями системы
510ACVT CONT (BAT)Блок управления вариатором (CVT)
610AENG CONTСистема управления двигателем
710AFUEL PUMP (HI)Топливный насос высокого давления
810ARAD FANДополнительная цепь вентилятора радиатора
915AHORNЗвуковой сигнал
1010ARAD FANДополнительная цепь вентилятора радиатора
1130AVDC CONTСистема динамической стабилизации и контроля тяги
1915AINJECTOR-1Цепь топливных форсунок 1
2010AINJECTOR-2Цепь топливных форсунок 2
