Предохранители и реле Nissan Sentra Sl B16 2007-2012

Схемы относятся к указанным годам и вариантам Nissan Sentra Sl B16 2007-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.



В этой статье рассматривается Nissan Sentra SL шестого поколения (B16), выпускавшийся с 2007 по 2012 год. Здесь приведены схемы блоков предохранителей Nissan Sentra SL 2007, 2008, 2009, 2010, 2011 и 2012 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Nissan Sentra SL 2007-2012

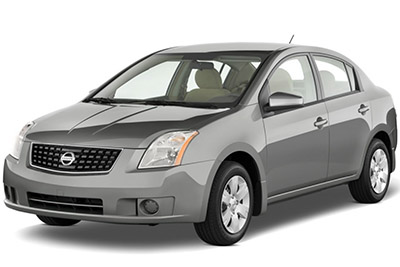

Nissan Sentra SL (B16; 2007-2012)

Блок предохранителей в салоне

Расположение блока предохранителей

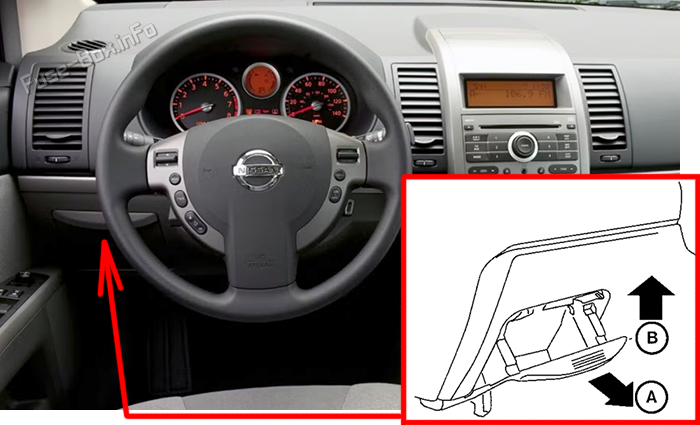

Откройте вещевой отсек A. Потяните контейнер вверх и извлеките его B. Съёмник предохранителей находится внутри отсека.Расположение предохранителей в салоне Nissan Sentra SL (B16; 2007–2012)

Схема блока предохранителей

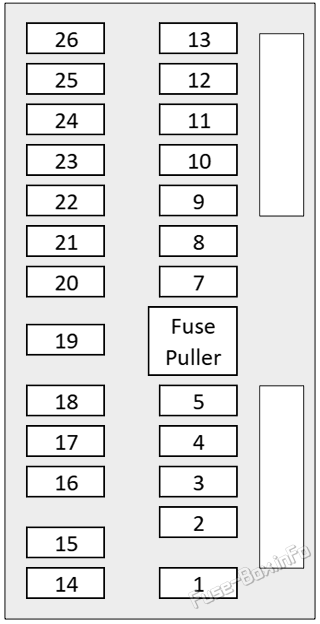

Схема блока предохранителей в панели приборов Nissan Sentra SL (B16; 2007–2012)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
115ASPAREЗапасной предохранитель
215AFRONT BLOWERЭлектродвигатель вентилятора климатической установки
315AFRONT BLOWERЭлектродвигатель вентилятора климатической установки
410AINTELLIGENT KEYСистема Intelligent Key
510AREAR DEFOGGER FEEDBACKЦепь обратной связи обогрева заднего стекла
720APOWER SOCKET CONSOLEРозетка питания в консоли
810ARADIOРадио- и аудиосистема
910AMIRRORЭлектропривод наружных зеркал
1110AELEC BНесколько электрических цепей
1420ASPAREЗапасной предохранитель
1510ASPAREЗапасной предохранитель
1610ATELEMATICSТелематическая система
1710AINTERIOR LIGHTINGОсвещение салона
1810ASTOP LAMPСтоп-сигналы
1910AELEC PARTSНесколько электрических цепей
2020APOWER SOCKET CPMРозетка питания
2120AWOOFER, AMPСабвуфер и усилитель аудиосистемы
2215AOXIGEN SENSOR 2, A/F SENSOR, FUEL PUMP SUBДатчик кислорода 2, датчик состава смеси, вспомогательный топливный насос
2310AWASHERОмыватель ветрового стекла
2410AMETERКомбинация приборов
2510AAIR CONDITIONERСистема кондиционирования
2610AELEC PARTSНесколько электрических цепей

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

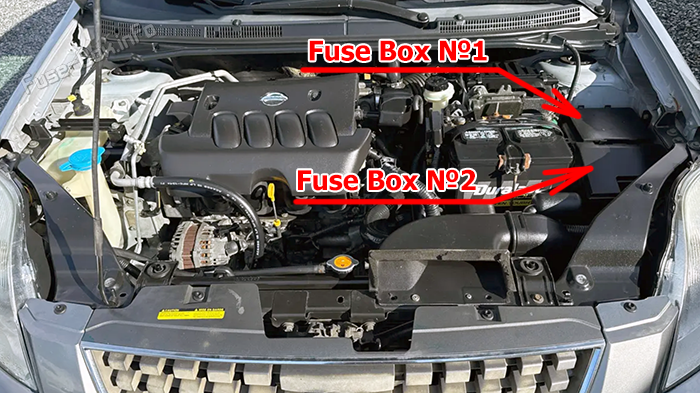

Чтобы снять крышку блока предохранителей, нажмите на фиксаторы и поднимите крышку за передний край.Расположение предохранителей в моторном отсеке Nissan Sentra SL (B16; 2007–2012)

Схемы блоков предохранителей

Блок предохранителей №1

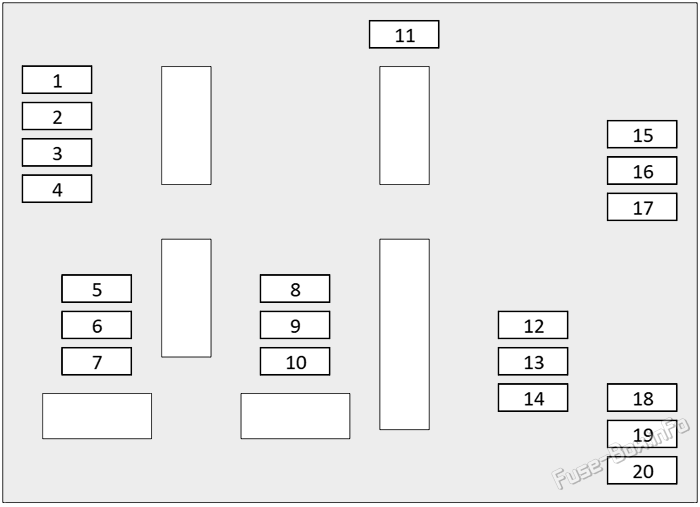

Схема блока предохранителей №1 под капотом Nissan Sentra SL (B16; 2007–2012)

Назначение предохранителей в блоке №1 моторного отсека
№НоминалОбозначение
115ABR DEF
215ARR DEF
315ATHROTTLE MIR
420AECCS
515AINJECTOR
615AINJECTOR 02 SENSOR
715AFUEL PUMP
810AILLUMINATION/ FR PARKING LAMP
910ATAIL LAMP
1010AA/T ECU
1130ASPARE FUSE
1210AABS ECU
1315AH/LAMP LO RH
1415AH/LAMP LO LH
1510AA/C COMP
1630AFR WIPER
1710AA/F SENS 1/ REVERSE LAMP
1810AH/LAMP HI RH
1910AH/LAMP HI LH
2015AFR FOG LAMP

Блок предохранителей №2

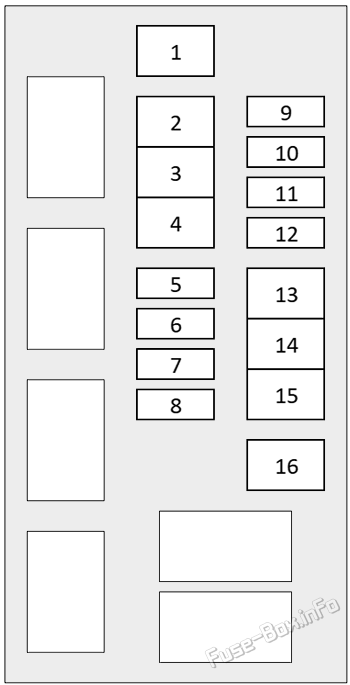

Схема блока предохранителей №2 под капотом Nissan Sentra SL (B16; 2007–2012)

Назначение предохранителей в блоке №2 моторного отсека
№НоминалОбозначение
150AVDC MOTOR
230AABS SOL
330AABS MOTOR
460AEPS
510ADTRL
610AALT
710AHORN
920AAUDIO
1020AHEATED SEAT
1210AHEATED MIRROR
1340AIGN SW
1440ARAD FAN 1
1540ARAD FAN 2
1650AМодуль управления кузовным оборудованием / электрические стеклоподъёмники
