Предохранители и реле Nissan Titan A60 2004-2009

Схемы относятся к указанным годам и вариантам Nissan Titan A60 2004-2009. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

В этой статье рассматривается Nissan Titan первого поколения (A60) до рестайлинга, выпускавшийся с 2003 по 2009 год. Здесь приведены схемы блоков предохранителей Nissan Titan 2004, 2005, 2006, 2007, 2008 и 2009 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Nissan Titan 2004-2009

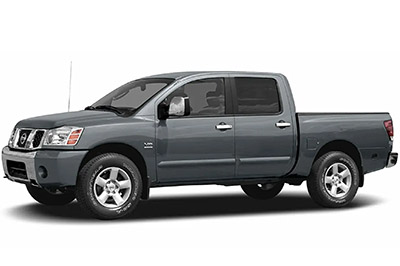

Nissan Titan (A60; 2004-2009)

Содержание

Блок предохранителей в салоне

Расположение блока предохранителей

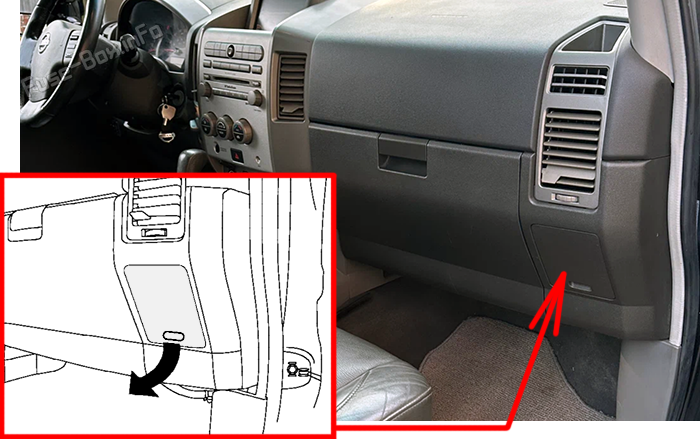

Блок предохранителей расположен справа от перчаточного ящика. Потяните крышку на себя и снимите её. Расположение предохранителей в салоне Nissan Titan (A60; 2004–2009)

Схема блока предохранителей

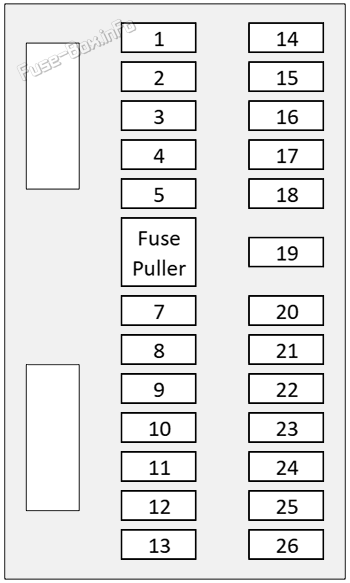

Схема блока предохранителей в панели приборов Nissan Titan (A60; 2004–2009)

Назначение предохранителей в панели приборов

№	Номинал	Обозначение	Назначение
1	15A	SPARE	Запасной предохранитель
2	15A	REAR BLOWER	Блок управления задней климатической установкой, электропривод распределения воздуха
3	15A	REAR BLOWER	Блок управления задней климатической установкой, электропривод распределения воздуха
4	10A	WASHER	Электродвигатель омывателя
5	10A	HVAC	Реле управления климатической установкой, реле вентилятора
7	15A	C/LIGHTER	Прикуриватель
8	15A	POWER SOCKET CONSOLE	Розетка питания в консоли
9	10A	MIRROR	Выключатель дистанционного управления дверным зеркалом
10	10A	AUDIO	Аудиосистема, модуль управления кузовным оборудованием (BCM), тюнер спутникового радио
11	10A	A/T CONT	Блок управления автоматической коробкой передач
12	10A	AUTO DROP	Функция автоматического опускания стекла
13	10A	REAR HEAT SEAT	Обогрев задних сидений
14	10A	SPARE	Запасной предохранитель
15	20A	SPARE	Запасной предохранитель
16	15A	INTERIOR LAMP	Плафоны освещения салона
17	10A	STOP LAMP	Реле и выключатель стоп-сигналов
18	10A	ADAPTIVE CRUISE CONT /CARGO L	Адаптивный круиз-контроль / освещение грузового отсека
19	10A	ELECTRONIC PARTS	Внутреннее зеркало с автозатемнением, комбинация приборов, диагностический разъём, блокировка дифференциала, передняя климатическая установка, система контроля давления в шинах
20	15A	POWER SOCKET CPM	Розетка питания
21	15A	WOOFER /AMP	Усилитель аудиосистемы, тюнер спутникового радио, сабвуфер
22	10A	FRONT HEAT SEAT	Обогрев передних сидений
23	10A	ADAPTIVE CRUISE CONT / RR DIFF	Адаптивный круиз-контроль / блокировка заднего дифференциала
24	10A	METER	Комбинация приборов, внутреннее зеркало с автозатемнением
25	10A	A/BAG	Блок диагностики подушек безопасности, блок системы классификации пассажира
26	10A	ELECTRONIC PARTS	Выключатель тормоза ASCD, реле обогрева сидений, диагностический разъём, стоп-сигналы, система парковочных датчиков, блок управления автоматической коробкой передач, аудиосистема

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

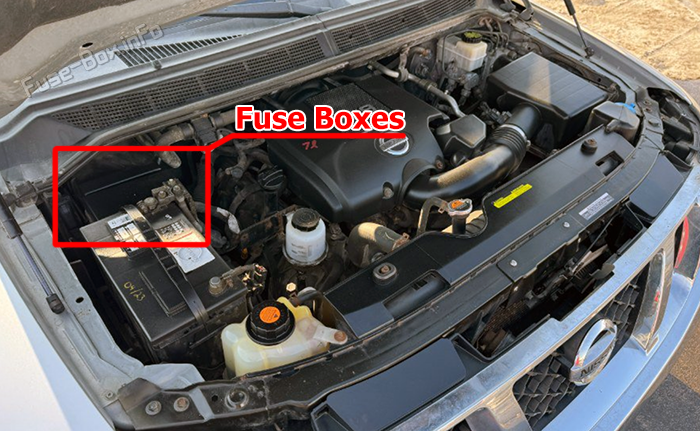

Чтобы снять крышку блока предохранителей, нажмите на фиксатор и поднимите крышку. Расположение предохранителей в моторном отсеке Nissan Titan (A60; 2004–2009)

Схема блока предохранителей

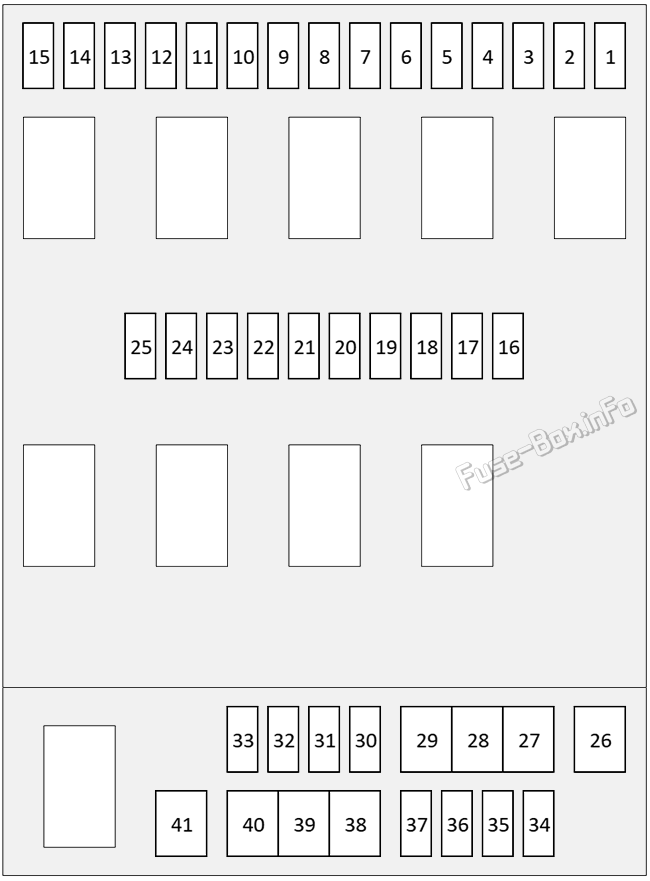

Схема блока предохранителей под капотом Nissan Titan (A60; 2004–2009)

Назначение предохранителей в моторном отсеке

№	Номинал	Обозначение	Назначение
1	20A	FR FOG LAMP	Передние противотуманные огни
2	15A	INJECTOR	Топливные форсунки
3	15A	O2 SENSOR	Кислородный датчик
4	20A	EGI	Электронная система впрыска топлива
5	20A	ETC	Электронный контроль дроссельной заслонки
6	10A	REVERSE LAMP	Фонари заднего хода
7	10A	ABS ECU	Антиблокировочная тормозная система
8	10A	A/T ECU	Блок управления автоматической коробкой передач
9	15A	FUEL PUMP	Топливный насос
10	15A	RR DEF	Обогрев заднего стекла
11	15A	RR DEF	Обогрев заднего стекла
12	10A	DTRL	Дневные ходовые огни
14	15A	HEATER MIRROR	Обогрев наружных зеркал
15	15A	A/C COMP	Компрессор кондиционера
16	15A	H/LAMP LO RH	Ближний свет правой фары
17	15A	H/LAMP LO LH	Ближний свет левой фары
18	30A	FR WIPER	Передние стеклоочистители
19	10A	TTOW REV LAMP	Реле фонарей заднего хода, реле прицепа 2
20	10A	TAIL LAMP	Светофорные огни, номерные фонари, переключатель света, релей для буксировки прицепа 1
21	10A	ILLUMINATION	Освещение
22	10A	H/LAMP HI LH	Дальний свет левой фары
23	10A	H/LAMP HI RH	Дальний свет правой фары
25	10A	TRAILER TOW	Прицеп
26	30A	F/L ABS SOL	Электромагнитные клапаны антиблокировочной тормозной системы
26	40A	F/L ABS SOL	Электромагнитные клапаны антиблокировочной тормозной системы
27	50A	F/L ABS MTR	Антиблокировочная тормозная система
28	50A	F/L RR SUSP	Питание системы задней подвески
29	50A	F/L BCM/PWR WDW	Окна с питанием
30	20A	FR BLWR	Электродвигатель вентилятора климатической установки
31	10A	T/F RLY	Раздаточная коробка системы полного привода
32	15A	HORN	Звуковой сигнал
33	20A	FR BLWR	Электродвигатель вентилятора климатической установки
34	20A	RADIO	Радио- и аудиосистема
35	10A	ALT	Система зарядки и аккумуляторной батареи
36	10A	RR LEVEL	Система регулировки уровня задней подвески
37	15A	ARR SOCKET	Вспомогательное оборудование розетка питания
38	40A	F/L IGN SW	Выключатель зажигания
39	40A	F/L RAD FAN	Вентилятор радиатора
40	40A	F/L ELEG BRAKE	Антиблокировочная тормозная система
41	30A	F/L TRAILER TOW	Огни прицепов

Блок реле

Схема блока реле Nissan Titan (A60; 2004–2009)

Назначение предохранителей в реле

№	Номинал	Обозначение	Назначение
1	15A	TTOW TURN	Огни прицепов
2	10A	IGN	Система зажигания
3	20A	T/F CONT	Управление раздаточной коробкой системы полного привода
4	20A	T/F CONT	Управление раздаточной коробкой системы полного привода
