Предохранители и реле Nissan Titan A60 2010-2015

Схемы относятся к указанным годам и вариантам Nissan Titan A60 2010-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.



В этой статье рассматривается Nissan Titan первого поколения (A60, после рестайлинга), выпускавшийся с 2010 по 2015 год. Здесь приведены схемы блоков предохранителей Nissan Titan 2010, 2011, 2012, 2013, 2014 и 2015 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Nissan Titan 2010-2015

Nissan Titan (A60; 2010-2015)

Блок предохранителей в салоне

Расположение блока предохранителей

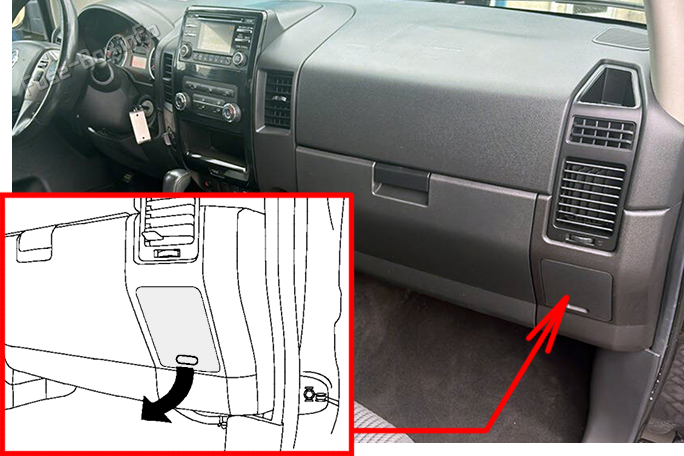

Блок предохранителей расположен справа от перчаточного ящика. Потяните крышку на себя и снимите её.Расположение предохранителей в салоне Nissan Titan (A60; 2010–2015)

Схема блока предохранителей

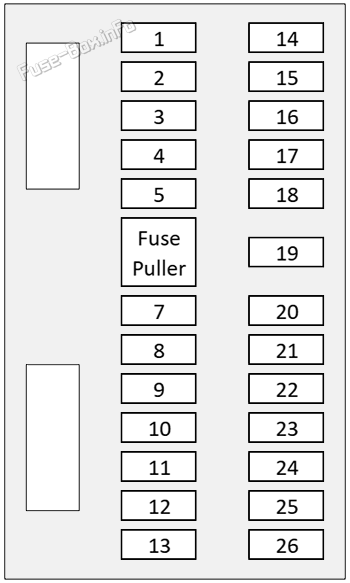

Схема блока предохранителей в панели приборов Nissan Titan (A60; 2010–2015)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
115ASPAREЗапасной предохранитель
215AREAR BLOWERЗадняя климатическая установка
315AREAR BLOWERЗадняя климатическая установка
410AWASHERОмыватель ветрового стекла
510AHVACЭлектродвигатель вентилятора климатической установки
715A/20AC/LIGHTERПрикуриватель / розетка питания
815APOWER SOCKET CONSOLEРозетка питания в консоли
910AMIRRORЭлектропривод наружных зеркал
1010AAUDIOАудиосистема
1110AA/T CONTБлок управления автоматической коробкой передач
1210AAUTO DROPАвтоматический стеклоподъёмник
1310AREAR HEAT SEATОбогрев заднего сиденья
1410ASPAREЗапасной предохранитель
1520ASPAREЗапасной предохранитель
1615AINTERIOR LAMPОсвещение салона
1710ASTOP LAMPСтоп-сигналы
1810AADAPTIVE CRUISE CONT /CARGO LАдаптивный круиз-контроль, освещение грузовой платформы
1910AELECTRONIC PARTSСистема доступа без ключа, комбинация приборов, диагностический разъём, блокировка дифференциала, передняя система климат-контроля и система контроля давления в шинах
2015A/20APOWER SOCKET CPMрозетка питания
2115AWOOFER /AMPУсилитель аудиосистемы, тюнер спутникового радио, сабвуфер
2210AFRONT HEAT SEATОбогрев передних сидений
2310AADAPTIVE CRUISE CONT / RR DIFFАдаптивный круиз-контроль / блокировка заднего дифференциала
2410AMETERКомбинация приборов, внутреннее зеркало с автозатемнением
2510AA/BAGБлок диагностики подушек безопасности, блок системы классификации пассажира
2610AELECTRONIC PARTSВыключатель тормоза ASCD, реле обогрева сидений, диагностический разъём, стоп-сигналы, система парковочных датчиков, блок управления автоматической коробкой передач, аудиосистема

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

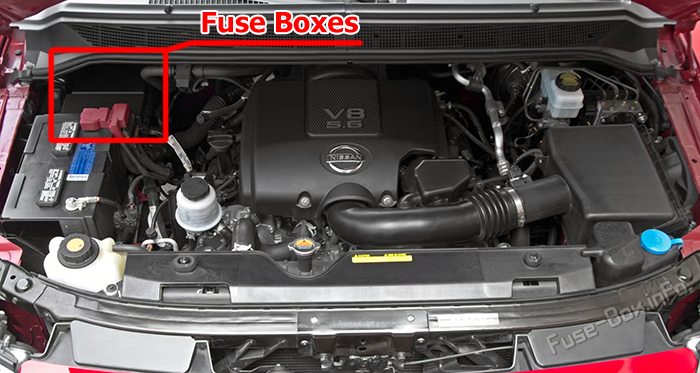

Чтобы снять крышку блока предохранителей, нажмите на фиксатор и поднимите крышку.Расположение предохранителей в моторном отсеке Nissan Titan (A60; 2010–2015)

Схемы блоков

Блок предохранителей №1

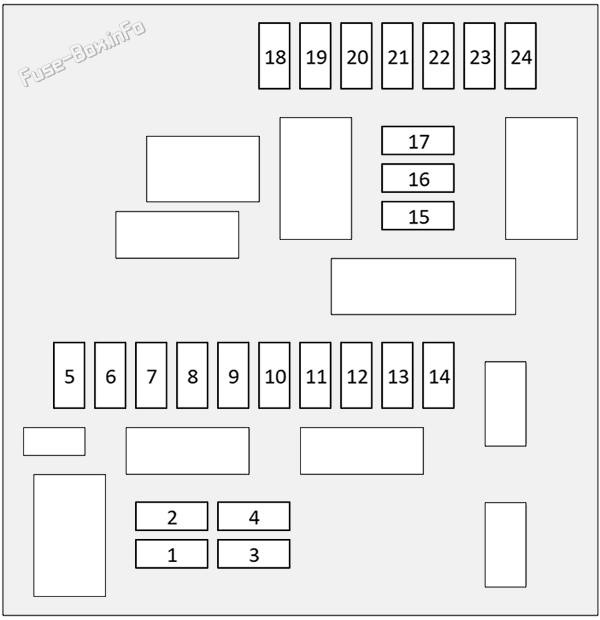

Схема блока предохранителей №1 под капотом Nissan Titan (A60; 2010–2015)

Назначение предохранителей в блоке №1 моторного отсека
№НоминалОбозначениеНазначение
115ARR DEFОбогрев заднего стекла
215ARR DEFОбогрев заднего стекла
310ADTRL RELAY SUPPLYПитание реле дневных ходовых огней
410ATRAILER TOWПрицеп
515AHEATED MIRRORОбогрев наружных зеркал
630AFR WIPERПередние стеклоочистители
710ATAILВодители, фонари номерных знаков, включение
810AA/C CLUTCHA/C магнитное сцепление
910ACLEARANCE LПередние комбинационные огни
1015AFR FOG LAMPПередние противотуманные огни
1115AH/LAMP LO LHБлижний свет левой фары
1215AH/LAMP LO RHБлижний свет правой фары
1310AH/LAMP HI LHДальний свет левой фары
1410AH/LAMP HI RHДальний свет правой фары
1515AINJECTORТопливные форсунки
1610ATRAILER TOW REV LAMPФонари заднего хода прицепа
1715AOXIGEN SENS IGNДатчик массового расхода воздуха, подогреваемый кислородный датчик
1815AFUEL PUMPТопливный насос
1910AA/T ECU IGNБлок управления автоматической коробкой передач
2010AABS ECU IGNАнтиблокировочная тормозная система
2110AREV LAMP IGNФонари заднего хода
2230ASPAREЗапасной предохранитель
2320AETCЭлектронный контроль дроссельной заслонки
2420AEGIБлок управления двигателем (ECM), реле ECM, система NVIS

Блок предохранителей №2

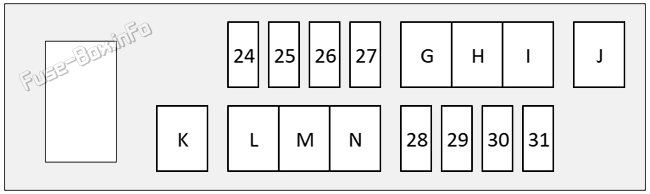

Схема блока предохранителей №2 под капотом Nissan Titan (A60; 2010–2015)

Назначение предохранителей в блоке №2 моторного отсека
№НоминалОбозначениеНазначение
2420AFR BLWRЭлектродвигатель вентилятора климатической установки
2515AHORNЗвуковой сигнал
2610AT/F RLYРаздаточная коробка системы полного привода
2720AFR BLWRЭлектродвигатель вентилятора климатической установки
2820AARR SOCKETВспомогательное оборудование розетка питания
2910ARR LEVEL SUSПодвеска сзади
3010AALTСистема зарядки и аккумуляторной батареи
3120ARADIOРадио- и аудиосистема
G50AF/L BCM/PWR WDWОкна с питанием
H50AF/L RR SUSPЗадняя подвеска
I50AF/L ABS MTRАнтиблокировочная тормозная система
J30A/40AF/L ABS SOLЭлектромагнитные клапаны антиблокировочной тормозной системы
K30AF/L TRAILER TOWОгни прицепов
L40AF/L ELEG BRAKEАнтиблокировочная тормозная система
M40AF/L RAD FANВентилятор радиатора
N40AF/L IGN SWВыключатель зажигания

Блок реле

Схема блока реле Nissan Titan (A60; 2010–2015)

Назначение предохранителей в реле
№НоминалОбозначениеНазначение
115ATTOW TURNОгни прицепов
210AIGNСистема зажигания
320AT/F CONTУправление раздаточной коробкой системы полного привода
420AT/F CONTУправление раздаточной коробкой системы полного привода
510AI-KEYСистема интеллектуального ключа
610AHT STRGПодогрев рулевого колеса
7SPAREЗапасной предохранитель
8SPAREЗапасной предохранитель
