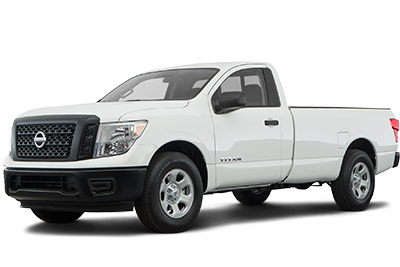

Предохранители и реле Nissan Titan A61 2016-2024
Схемы относятся к указанным годам и вариантам Nissan Titan A61 2016-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В этой статье рассматривается второе поколение Nissan Titan (A61), выпускавшееся с 2016 по 2024 год. Здесь приведены схемы блоков предохранителей Nissan Titan 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов, расположение блоков в автомобиле и назначение каждого предохранителя.
Схема предохранителей Nissan Titan 2016-2024
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

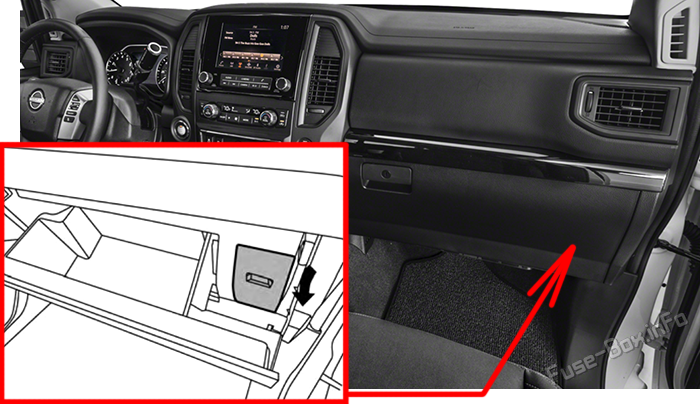

Расположение блока предохранителей
Откройте перчаточный ящик и снимите крышку блока предохранителей.

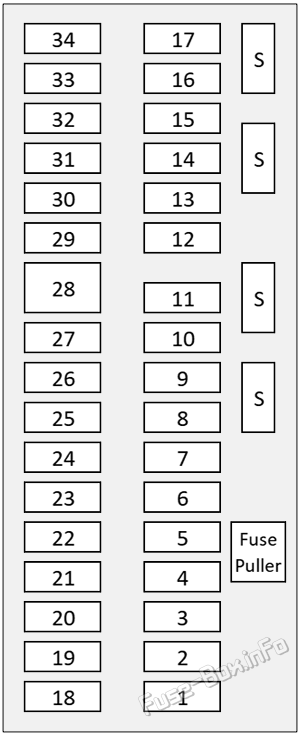

Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 15A | BLOWER MOTOR | Электродвигатель вентилятора системы кондиционирования |
| 2 | 20A | SPARE | Запасной предохранитель |
| 3 | 10A | DEALER OPT (ACC) | Дополнительное оборудование дилера (ACC) |
| 4 | 20A | PWR SOCKET 2 | Розетка питания 2 |
| 5 | 20A | PWR SOCKET 1 | Розетка питания 1 |
| 6 | 10A | HEAT MIR | Обогрев наружных зеркал |
| 7 | 15A | RR DEF | Обогрев заднего стекла |
| 8 | 15A | RR DEF | Обогрев заднего стекла |
| 9 | 5A | ELEC PARTS (ACC) | Несколько электрических цепей дополнительного оборудования |
| 10 | 5A | ILLUMINATION | Освещение |
| 11 | 15A | BLOWER MTR | Электродвигатель вентилятора системы кондиционирования |
| 12 | 15A | HEATED SEAT | Обогрев сидений |
| 13 | 5A | ELEC PARTS (IGN SIG) | Сигнальные цепи электрооборудования при включённом зажигании |
| 14 | 10A | ELEC PARTS (IGN PWR) | Питание электрооборудования от зажигания |
| 15 | 5A | METER(IGN) | Комбинация приборов |
| 16 | 10A | AIR BAG | Подушки безопасности |
| 17 | 10A | WASH PUMP | Насос омывателя |
| 18 | 10A | ROOM LAMP | Освещение салона |
| 19 | 10A | A/T CONT | Блок управления автоматической коробкой передач |
| 20 | 15A | DOOR LOCK FR | Система замка дверей |
| 21 | 15A | DOOR LOCK RR | Система замка дверей |
| 22 | 10A | DEALER OPT (BAT) | Дополнительное оборудование дилера с питанием от аккумулятора |
| 23 | 10A | ELEC PARTS (BAT) | Электрооборудование с питанием от аккумулятора |
| 24 | 20A | CNSL PWR SOCKET | Розетка питания в консоли |
| 25 | 10A | CARGO LAMP | Освещение грузовой платформы |
| 26 | 5A | PUSH ENG START | Кнопка запуска двигателя |
| 27 | 10A | STOP LAMP | Стоп-сигналы |
| 28 | EXTENDED STORAGE SW | ||
| 29 | 15A | AUDIO AMP | Усилитель аудиосистемы |
| 30 | 15A | AUDIO AMP | Усилитель аудиосистемы |
| 31 | 10A | METER (BAT) | Комбинация приборов |
| 32 | 5A | ELEC PARTS (BAT CUT) | Цепи электрооборудования с отключением питания от аккумулятора |
| 33 | 20A | AUDIO | Аудиосистема |
| 34 | 5A | BCM SIGNAL | Сигнальные цепи блока управления кузовом |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

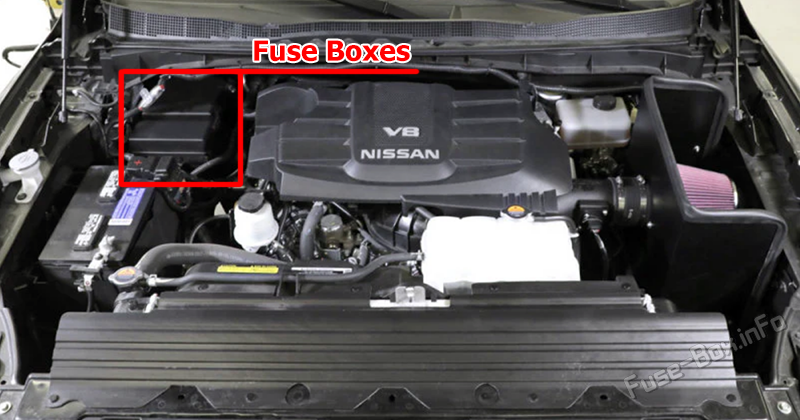

Расположение блока предохранителей
Чтобы снять крышку блока предохранителей, нажмите на фиксатор и поднимите крышку.
Схемы блоков предохранителей

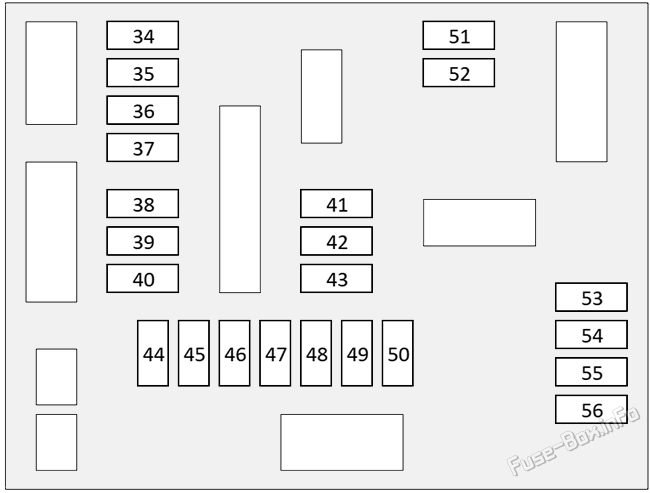

Блок предохранителей №1
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 34 | 20A | FUEL PUMP | Топливный насос |
| 35 | 15A | FR FOG | Передние противотуманные огни |
| 36 | 15A | THROTTLE MTR | Электронный контроль дроссельной заслонки |
| 15A | ESCL | Электрическая блокировка рулевой колонки | |
| 37 | 15A | INJECTOR | Топливные форсунки |
| 38 | 15A | H/L LO RH | Ближний свет правой фары |
| 39 | 15A | H/L LO LH | Ближний свет левой фары |
| 40 | 15A | IGN COIL | Катушки зажигания |
| 41 | 30A | FR WIP | Передние стеклоочистители |
| 42 | 10A | CLEARANCE LH | Левый передний/боковой стояночный огонь |
| 43 | 10A | CLEARANCE RH | Справа передние/боковые стояночные огни |
| 44 | 10A | H/L HI RH | Дальний свет правой фары |
| 45 | 10A | H/L HI LH | Дальний свет левой фары |
| 46 | 10A | ABS ECU | Антиблокировочная тормозная система |
| 47 | 10A | A/T ECU | Блок управления автоматической коробкой передач |
| 48 | 10A | REVERSE LAMP | Фонари заднего хода |
| 51 | 10A | A/C CLUTCH | Электромагнитная муфта компрессора кондиционера |
| 52 | 10A | TRAILER | Прицеп |
| 53 | 20A | RR DEF | Обогрев заднего стекла |
| 55 | 15A | THROTTLE MTR | Электронный контроль дроссельной заслонки |
| 56 | 20A | ECCS | Система управления двигателем |

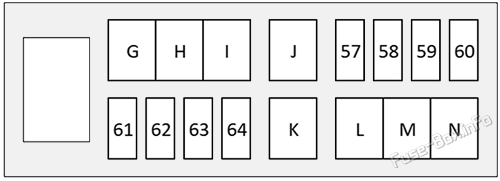

Блок предохранителей №2
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 57 | 15A | HORN | Звуковой сигнал |
| 58 | 10A | ALTNTR | Система зарядки и аккумуляторной батареи |
| 59 | 30A | INJ 1 | Топливные форсунки (ряд цилиндров 1) |
| 60 | 15A | FUEL PUMP | Топливный насос |
| 61 | 10A | FR LAMP RH | Правая передняя фара |
| 62 | 15A | TOW TURN | Сигнал поворота прицепа |
| 63 | 10A | ENG FAN | Вентилятор электрического охлаждения |
| 64 | 15A | INJ 2 | Топливные форсунки (ряд цилиндров 2) |
| H | 40A | IGN PWR | Питание системы зажигания |
| I | 40A | IGN SW | Выключатель зажигания |
| J | 30A | ELEC BRAKE | Электронная тормозная система |
| M | 30A | ADD | Дополнительный источник питания |
| N | 50A | VEL | Основное питание электрооборудования автомобиля |
Дополнительная информация: Nissan Titan A61 2016-2024
Предохранители и реле nissan titan a61 2016 2024: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
