Предохранители и реле Nissan Versa Almera N17 2012-2019

Схемы относятся к указанным годам и вариантам Nissan Versa Almera N17 2012-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.



В этой статье рассматривается третье поколение Nissan Versa / Almera (N17), выпускавшееся с 2012 по 2019 год. Здесь приведены схемы блоков предохранителей Nissan Versa / Almera 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов, их расположение в автомобиле, а также назначение предохранителей и реле.

Схема предохранителей Nissan Versa 2012-2019

Nissan Versa / Almera (N17; 2012-2014)
Nissan Versa / Almera (N17; 2015-2019)

Блок предохранителей в салоне

Расположение блока предохранителей

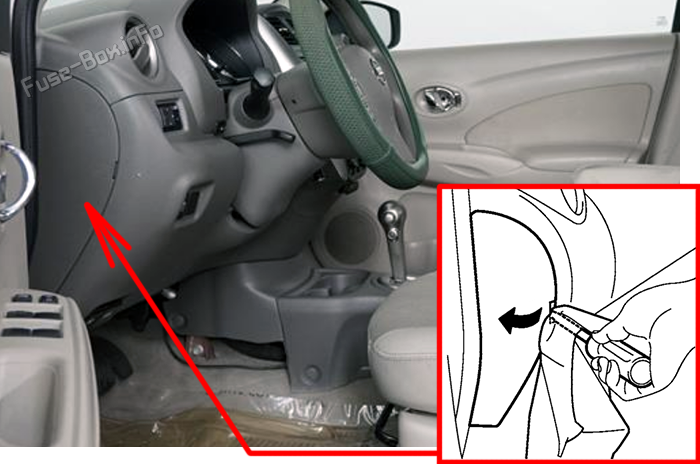

Снимите крышку блока предохранителей подходящим пластиковым инструментом. Подложите ткань, чтобы не повредить отделку.Расположение блока предохранителей в салоне Nissan Versa / Almera (N17; 2012-2019)

Схема блока предохранителей

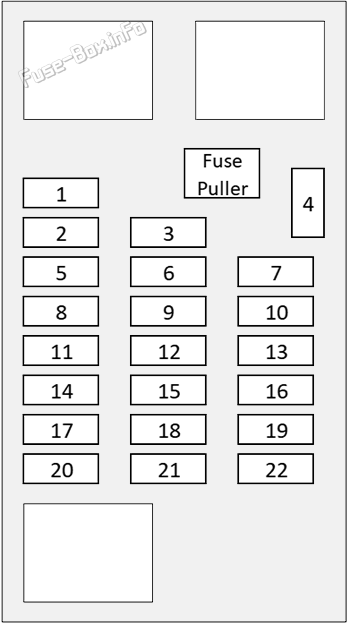

Схема блока предохранителей в панели приборов: Nissan Versa / Almera (N17; 2012-2019)

Назначение предохранителей в панели приборов
№НоминалОбозначение
120APOWER SOCKET - CIGARETTE LIGHTER
210ADC DC ACC
20ASPARE
310AELEC B
410AHEATER MIRROR
510AMIRROR
620ADEF
710AENG IG ECM
810AACC
910AELEC B
1010AMETER IG
15ADC DC FUEL PUMP
1110ADC DC CVT B
1220ADEF
1310ADC DC IG
1415ABLOWER MOTOR
1510AROOM LAMP
1610AELEC IG
1710AAIR CON IG2
1815AHEATED SEAT
1910AWASHER MOTOR
2015ABLOWER MOTOR
2110APUSH ENG START
2210AAIR BAG

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

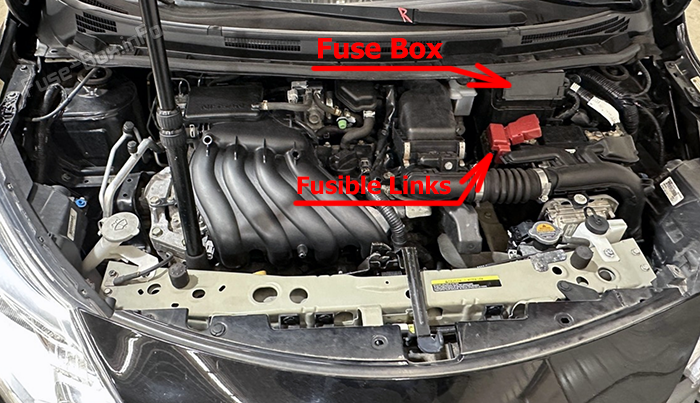

Расположение предохранителей в моторном отсеке: Nissan Versa / Almera (N17; 2012-2019)

Схемы блоков предохранителей

Блок предохранителей №1

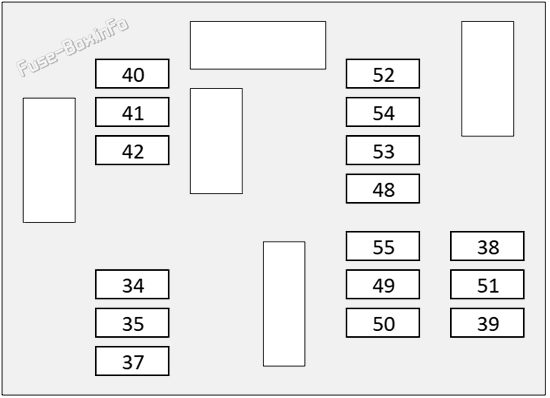

Схема блока предохранителей №1 под капотом: Nissan Versa / Almera (N17; 2012-2019)

Назначение предохранителей в блоке №1 моторного отсека
№НоминалОбозначениеОписание
3410AH/L HI RHДальний свет правой фары
3510AH/L HI LHДальний свет левой фары
3710ATAIL/LГабаритные огни
3810AENG ST IGЗапуск двигателя
3930AFR WIPОчиститель ветрового стекла
4015AH/L LO RHБлижний свет правой фары
4115AH/L LO LHБлижний свет левой фары
4210AAC COMPКомпрессор для кондиционирования воздуха
4815AFUEL PUMPТопливный насос
4910AA/T CONTБлок управления автоматической коробкой передач
5010AABS CONTБлок управления ABS
5110ARELAY IGРеле зажигания
5215ATHROTTLEЭлектропривод дроссельной заслонки
5320AECCSМодуль управления двигателем
5415AING COILКатушки зажигания
5510AINJECTORТопливные форсунки

Блок предохранителей №2

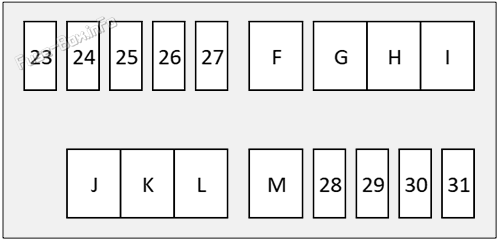

Схема блока предохранителей №2 под капотом: Nissan Versa / Almera (N17; 2012-2019)

Назначение предохранителей в блоке №2 моторного отсека
№НоминалОбозначениеОписание
2310ATAIL LAMPГабаритные огни
2410AALT S HORNЦепь S генератора, звуковой сигнал
2510AAT CONT / PTC / HPFUELУправление коробкой передач, нагреватель PTC, топливная система высокого давления
30A
2610AESCLЭлектрическая блокировка рулевой колонки
2730APTC / VINJ1 / GRILL SHUTTERНагреватель PTC, форсунка 1, заслонка решётки радиатора
20A
5A
2810ATAIL LAMP / HEATED SEATГабаритные огни, обогрев сидений
15A
2910AAUDIO / VINJ2Аудиосистема, форсунка 2
15A
20A
3010ASTOP LAMPСтоп-сигналы
3115AFR FOGПередние противотуманные огни
F30ARAD FAN / ABSВентилятор радиатора, антиблокировочная тормозная система
40A
50A
G40AP/WDW BCMЭлектростеклоподъёмники, блок управления кузовом
H40AIGN SWВыключатель зажигания
I40AABS / VDC / RAD FANАнтиблокировочная тормозная система, система динамической стабилизации, вентилятор радиатора
J60AEPSЭлектроусилитель рулевого управления
K30A4WD / HLC / DCDC B1Полный привод, система HLC, преобразователь DCDC B1
L30ADCDC B2 / ABSПреобразователь DCDC B2, антиблокировочная тормозная система
M30AABS SOL / VDC SOLЭлектромагнитные клапаны ABS и системы динамической стабилизации
40A

Плавкие вставки

Если электрооборудование не работает, а предохранители исправны, проверьте плавкие вставки на положительной клемме аккумуляторной батареи.

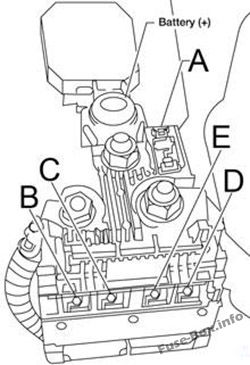

Плавкие вставки: Nissan Versa / Almera (N17; 2012-2019)

№НоминалНазначение
A120AГенератор
B60AСистема зажигания, реле и предохранители
C80AЭлектрооборудование, реле и предохранители
D100AПредохранители
E80AРеле фар и предохранители

Дополнительная информация: Nissan Versa Almera N17 2012-2019

Предохранители и реле nissan versa almera n17 2012 2019: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
