Предохранители и реле Nissan Versa Almera N18 2020-2025
Схемы относятся к указанным годам и вариантам Nissan Versa Almera N18 2020-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
В этой статье рассматривается четвёртое поколение Nissan Versa / Almera (N18), выпускавшееся с 2020 по 2025 год. Здесь приведены схемы блоков предохранителей Nissan Versa / Almera 2020, 2021, 2022, 2023, 2024 и 2025 годов, их расположение в автомобиле, а также назначение предохранителей и реле.
Схема предохранителей Nissan Versa 2020-2025
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

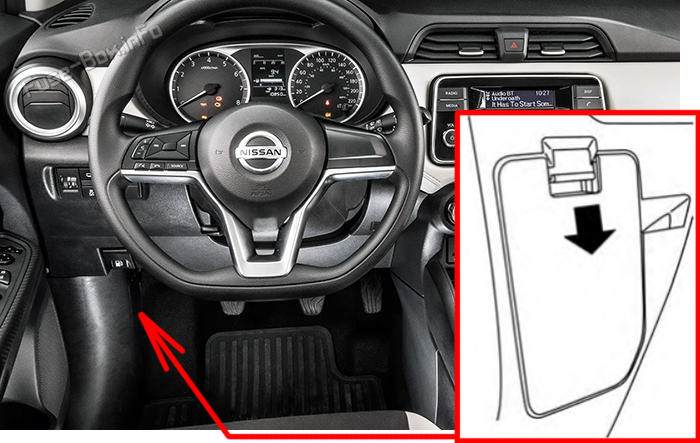

Расположение блока предохранителей
Для доступа снимите крышку в нижней левой части панели приборов.

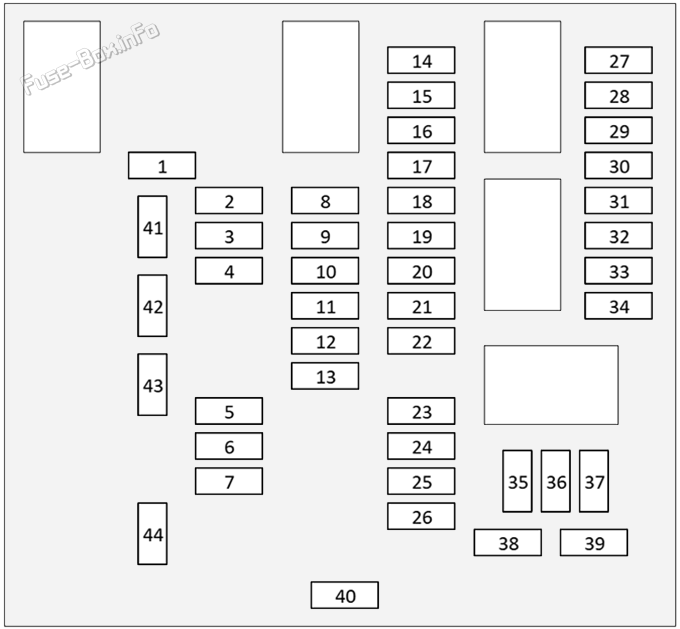

Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 5 | 15A/20A | AUDIO | Аудиосистема |
| 8 | 10A | AIR BAG | Подушки безопасности |
| 9 | 10A | ELEC PARTS (IGN) | Несколько электрических цепей при включённом зажигании |
| 10 | 10A | ELEC PARTS (IGN RUN) | Электрические цепи, работающие при положении зажигания ON |
| 11 | 10A | WASH PUMP | Насос омывателя ветрового стекла |
| 12 | 10A | METER (IGN) | Комбинация приборов |
| 13 | 10A | STRG SENS | Датчик угла поворота рулевого колеса |
| 14 | 5A | BCM | Модуль управления кузовом |
| 15 | 15A | TURN LAMP | Указатели поворота |
| 16 | 20A | RR DEF-4 | Обогрев заднего стекла |
| 17 | 10A | ELEC PARTS (BAT-2) | Электрооборудование с питанием от аккумулятора |
| 18 | 10A | ROOM LAMP | Освещение салона |
| 19 | 10A | FOG LAMP RR | Задние противотуманные огни |
| 20 | 20A | POWER SOCKET | Прикуриватель и розетка питания |
| 21 | 5A | INMOBI ANT | Антенна иммобилизатора |
| 22 | 20A | RR DEF-3 | Обогрев заднего стекла |
| 23 | 10A | STOP LAMP-1 | Стоп-сигналы |
| 24 | 10A | ELEC PARTS (BAT-RUN) | Приводы, приводимые в действие непосредственно с аккумулятора при запуске двигателя |
| 25 | 15A | DOOR LOCK FR | Система замка дверей (передняя) |
| 26 | 15A | DOOR LOCK RR | Замки задних дверей |
| 28 | 10A | ELEC PARTS (AUTO ACC) | Автоматическое питание дополнительного оборудования |
| 29 | 10A | STOP LAMP-2 | Стоп-сигналы |
| 30 | 10A | AIR COND | Кондиционирование воздуха |
| 31 | 10A | ABS/VDC CONT | Антиблокировочная тормозная система и система динамической стабилизации |
| 33 | 10A | HEATED MIRROR | Обогрев наружных зеркал |
| 34 | 20A | RR DEF-2 | Обогрев заднего стекла |
| 35 | 15A | BLOWER MOTOR-2 | Электродвигатель вентилятора системы кондиционирования |
| 37 | 15A | BLOWER MOTOR-1 | Электродвигатель вентилятора системы кондиционирования |
| 38 | 10A | METER (BAT) | Комбинация приборов |
| 40 | EXTENDED STORAGE SW | Выключатель режима длительного хранения | |
| 41 | 5A | SPARE | Запасной предохранитель |
| 42 | 10A | SPARE | Запасной предохранитель |
| 43 | 15A | SPARE | Запасной предохранитель |
| 44 | 20A | SPARE | Запасной предохранитель |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

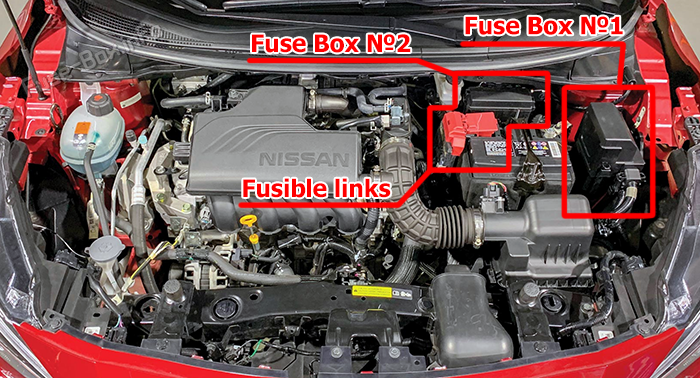

Расположение блока предохранителей
Схемы блоков предохранителей

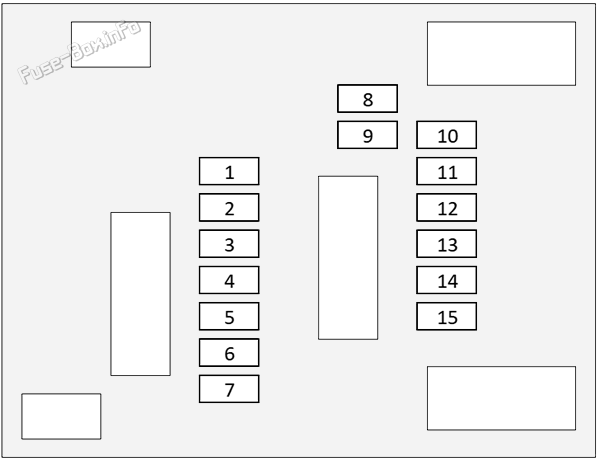

Блок предохранителей №1
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 10A | REV_LAMP/AC_VALVE | Фонари заднего хода, электромагнитный клапан кондиционера |
| 3 | 10A | AT | Система управления автоматической коробкой передач |
| 4 | 10A | AIRBAG / ABS | Система подушек безопасности и антиблокировочная тормозная система |
| 5 | 10A | ACTUATOR 2 | Различные приводы двигателя (пусковой клапан, клапаны управления турбинами и т.д. в зависимости от конфигурации) |
| 6 | 5A | ECM/ESCL | Блок управления двигателем, электрическая блокировка рулевой колонки |
| 7 | 30A | WIPER | Очиститель ветрового стекла |
| 9 | 15A | ACTUATOR 1 | Исполнительные механизмы двигателя 1 |
| 10 | 15A | ACTUATOR 5 | Исполнительные механизмы двигателя 5 |
| 11 | 15A | LCS_CABIN/INJECTOR | Система LCS в салоне, топливные форсунки |
| 12 | 15A | ACTUATOR 3 | Исполнительные механизмы двигателя 3 |
| 13 | 10A | ACTUATOR 4 | Исполнительные механизмы двигателя 4 |
| 14 | 10A | BAT_ABS_VALVES/ECM_BAT | Питание клапанов ABS и блока управления двигателем от аккумулятора |
| 15 | 20A | FUEL PUMP | Топливный насос |

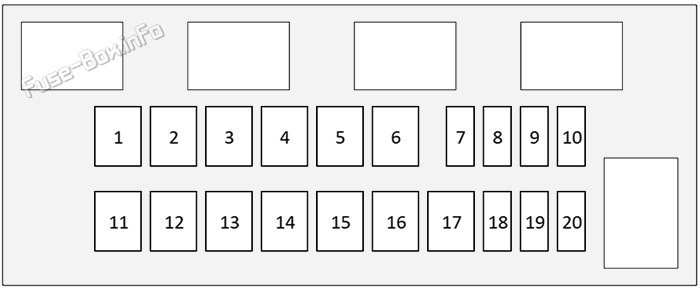

Блок предохранителей №2
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 50A | ABS/VDC MOTOR | Электродвигатель ABS и системы динамической стабилизации |
| 2 | 30A | ABS/VDC SOL | Электромагнитные клапаны ABS и системы динамической стабилизации |
| 3 | 40A | PTC HEATER 2 | Дополнительный нагреватель PTC 2 |
| 5 | 50A | VTC CONT | Соленоид системы изменения фаз газораспределения / цепь управления ECM |
| 6 | 40A | POWER WINDOW | Электростеклоподъёмники |
| 7 | 10A | RAD FAN 2 | Вентилятор радиатора 2 |
| 8 | 10A | CVT CONT 1 | Управление вариатором 1 |
| 9 | 15A | HORN | Звуковой сигнал |
| 10 | 30A | PTC HEATER | Дополнительный нагреватель PTC |
| 11 | 40A | USM | Модуль унифицированной системы |
| 13 | 40A | IGN SW | Выключатель зажигания |
| 16 | 60A | RAD FAN 1 | Вентилятор радиатора 1 |
| 18 | 15A | HEATED SEAT | Обогрев сидений |
| 19 | 10A | CVT CONT 2 | Управление вариатором 2 |
| 20 | 30A | PTC HEATER | Дополнительный нагреватель PTC |
Дополнительная информация: Nissan Versa Almera N18 2020-2025
Предохранители и реле nissan versa almera n18 2020 2025: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
