Предохранители и реле Nissan Juke (F15, 2011-2017)
Схемы относятся к указанным годам и вариантам Nissan Juke (F15, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Juke 2011-2017 гг.
Предохранитель прикуривателя (розетки) в Nissan Juke предохранитель F1 (розетка прикуривателя) в блоке предохранителей панели приборов.
Оглавление

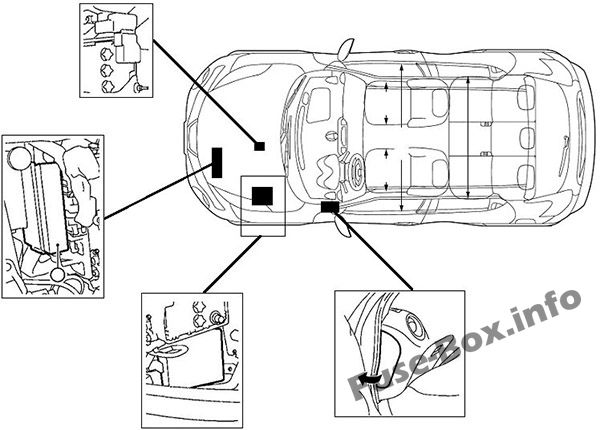

Расположение блока предохранителей

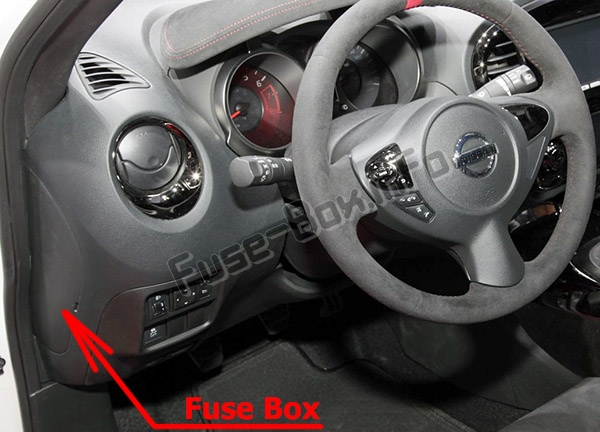

Блок предохранителей в салоне
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

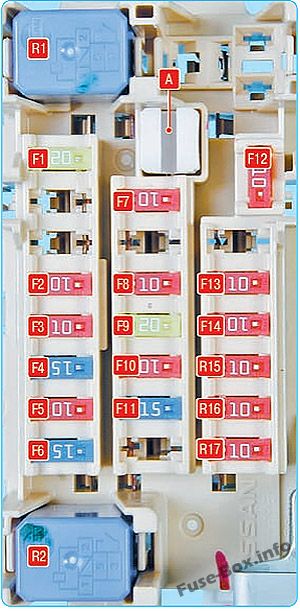

Схема блока предохранителей
| № | Amp | Составная часть |
|---|---|---|
| F1 | 20A | Розетка, прикуриватель, аудиосистема, электрозеркала |
| F2 | 10A | Аудио система |
| F3 | 10A | Монтажный блок в моторном отсеке |
| F4 | 15A | Реле вентилятора вентилятора |
| F5 | 10A | Кондиционер |
| F6 | 15A | Реле вентилятора вентилятора |
| F7 | 10A | Дополнительное оборудование |
| F8 | 10A | Приборный щиток |
| F9 | 20A | Прицепное оборудование |
| F10 | 10A | Внутреннее освещение |
| F11 | 15A | Подогрев сидений |
| F12 | 10A | Обогрев зеркал |
| F13 | 10A | Приборный щиток |
| F14 | 10A | Дополнительное оборудование |
| F15 | 10A | Дополнительное оборудование |
| F16 | 10A | Шайбы |
| F17 | 10A | SRS |
| Реле | ||
| R1 | Реле дополнительного оборудования | |
| R2 | Реле вентилятора |

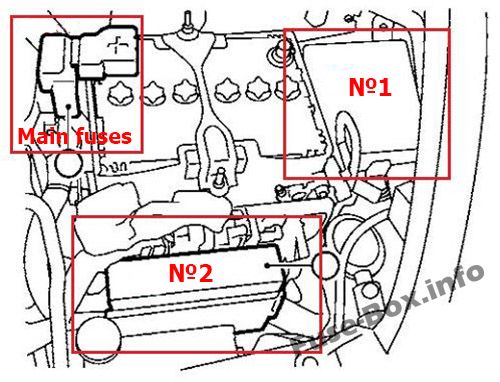

Блоки предохранителей в моторном отсеке

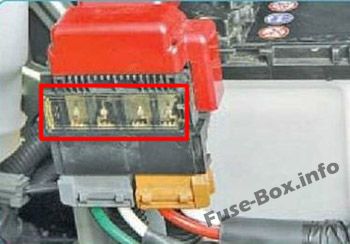

Предохранители на аккумуляторе (Главные предохранители)
Он расположен на плюсовой клемме аккумуляторной батареи и представляет собой группу плавких вставок, защищающих блоки с предохранителями в салоне и под капотом. В случае полного отсутствия напряжения рекомендуется проверить эти предохранители.

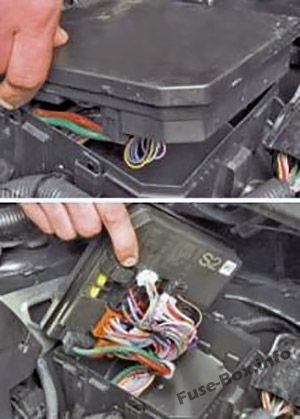

Блок предохранителей №1

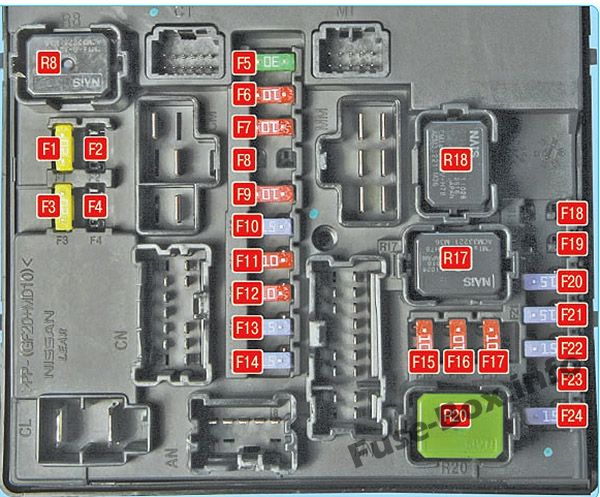

Схема блока предохранителей
| № | Amp | Составная часть |
|---|---|---|
| F1 | 20A | Обогрев заднего стекла, подогрев зеркал |
| F2 | - | Не используется |
| F3 | 20A | Система управления двигателем |
| F4 | - | Не используется |
| F5 | 30A | Омыватель/дворники ветрового стекла |
| F6 | 10A | Правые габаритные огни |
| F7 | 10A | Левые габаритные огни |
| F8 | - | Не используется |
| F9 | 10A | Муфта компрессора кондиционера |
| F10 | 15A | Противотуманные огни |
| F11 | 10A | Лампа дальнего света (справа) |
| F12 | 10A | Лампа дальнего света (левая) |
| F13 | 15A | Лампа ближнего света (левая) |
| F14 | 15A | Лампа ближнего света (правая) |
| F15 | 10A | Система управления двигателем |
| F16 | 10A | Лампы заднего хода |
| F17 | 10A | Антиблокировочная система |
| F18 | - | Не используется |
| F19 | - | Не используется |
| F20 | 15A | Топливный насос |
| F21 | 15A | Система зажигания |
| F22 | 15A | Система впрыска |
| F23 | - | Не используется |
| F24 | 15A | Усилитель руля |
| Реле | ||
| R8 | Реле обогревателя заднего стекла | |
| R17 | Реле вентилятора охлаждения (-) | |
| R18 | Реле вентилятора охлаждения (+) | |
| R20 | Реле системы зажигания |
Блок предохранителей №2

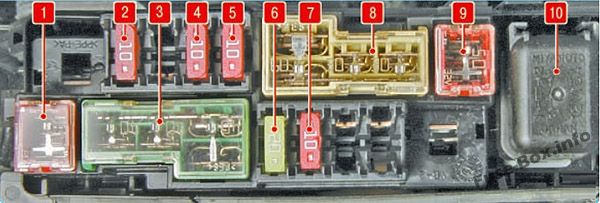

Схема блока предохранителей
| № | Amp | Составная часть |
|---|---|---|
| 1 | 50A | ABS |
| 2 | 10A | Стоп-сигнал |
| 3 | 40A | Система зажигания, Электростеклоподъемники, ABS |
| 4 | 10A | AT |
| 5 | 10A | Звуковой сигнал, генератор |
| 6 | 20A | Аудио система |
| 7 | 10A | AT |
| 8 | 60A | Электроусилитель руля |
| 8 | 30A | Омыватель фар |
| 8 | 30A | ABS |
| 9 | 50A | Охлаждающий вентилятор |
| 10 | Реле звукового сигнала |
