Предохранители и реле Nissan Maxima (A33, 1999-2003)
Схемы относятся к указанным годам и вариантам Nissan Maxima (A33, 1999-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

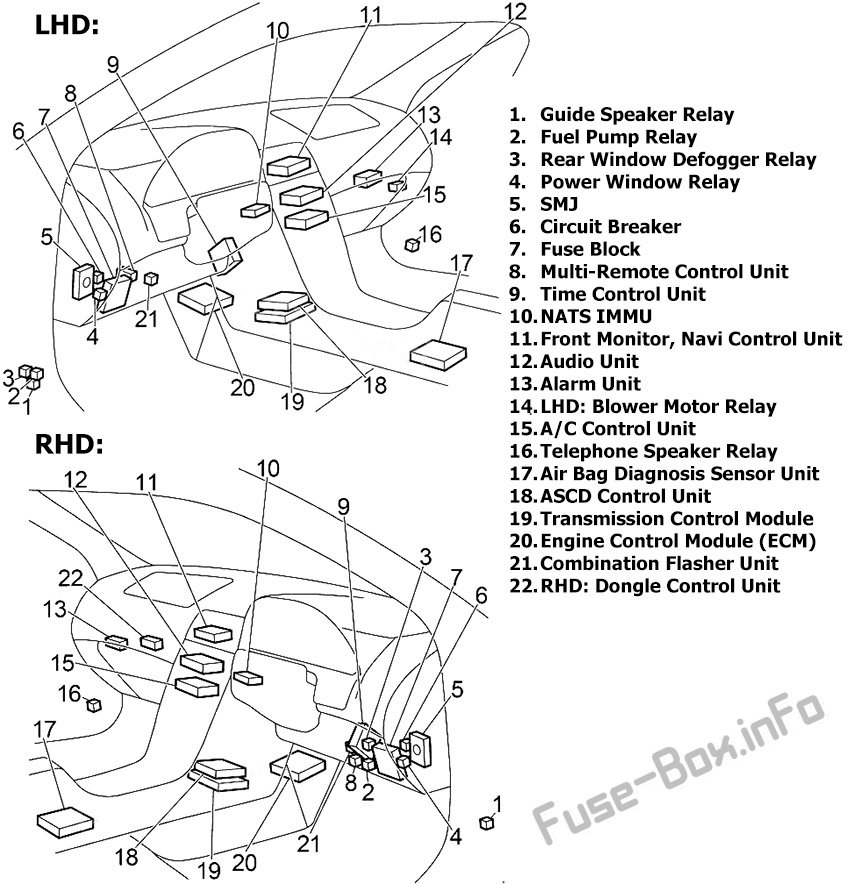

Расположение предохранителей Nissan Maxima 1999-2003 гг.
Предохранители прикуривателя (розетки) в Nissan Maxima Это предохранители №16 и №22 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

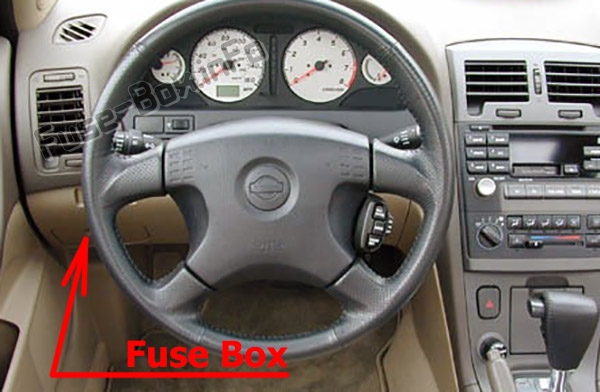

Расположение блока предохранителей
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

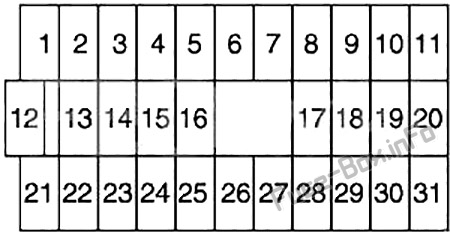

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 | Переключатель управления ресивером на рулевом колесе, аудиосистема, CD-плеер, CD-чейнджер, низкочастотный динамик, реле динамика телефона, антенна, блок управления телефоном, передний монитор |
| 2 | 15 | Выключатель стоп-сигнала (задний комбинированный фонарь, левый/правый, верхний стоп-сигнал), блок управления ASCD, ABS, блок управления коробкой передач |
| 3 | 15 | Устройство открывания крышки багажника, устройство открывания крышки топливного бака, реле открытия крышки багажника (RHD) |
| 4 | - | Не используется |
| 5 | 15 | Выключатель аварийной сигнализации (комбинированный мигалкой), многофункциональный пульт дистанционного управления |
| 6 | 15 | Реле передних противотуманных фар |
| 7 | 20 | Реле обогревателя заднего стекла |
| 8 | 15 | Датчик кислорода с подогревом |
| 9 | 10 | Переключатель обогрева левого/правого сиденья |
| 10 | 10 | Блок управления дневным светом, блок управления фарами, дверной выключатель, блок управления омывателем фар, задний левый/правый датчик высоты, левый/правый габаритный фонарь, левый/правый номерной фонарь, задний комбинированный фонарь левый/правый, переключатель электрического стеклоподъемника (освещение) , Реле стеклоподъемника, Блок контроля времени, Реле обогревателя заднего стекла, Автоматическое затемнение внутреннего зеркала заднего вида, Выключатель тормоза ASCD, Выключатель сцепления ASCD, Блок управления ASCD, Реле парковочного/нейтрального положения, Разъем канала передачи данных, Многофункциональный пульт дистанционного управления, Сигнализация Юнит, Нави |
| 11 | 10 | Блок управления коробкой передач, датчик оборотов, переключатель режимов A/T |
| 12 | 10 | Ключевой переключатель, блок контроля времени, комбинированный счетчик, часы, блок будильника, индикатор безопасности, NATS Immu, Navi, разъем канала передачи данных, автоматический усилитель кондиционера, блок управления коробкой передач |
| 13 | 10 | Лампа освещения салона, передняя подножка, дверной выключатель, блок управления временем, подсветка отверстия для ключа зажигания, прожектор, лампа подсветки косметического зеркала, левая/правая (подсветка), лампа/переключатель в багажнике, реле обогревателя заднего стекла (дверное зеркало) |
| 14 | 10 | Комбинация приборов, часы, переключатель дистанционного управления дверными зеркалами, блок управления Navi, передний монитор |
| 15 | - | Не используется |
| 16 | 15 | Розетка |
| 17 | 10 | Форсунка, реле топливного насоса (ECM) |
| 18 | 10 | Блок датчиков диагностики подушек безопасности |
| 19 | 10 | Автоусилитель кондиционера, реле кондиционера, блок управления кондиционером, электродвигатель заслонки смешивания воздуха |
| 20 | 15 | Реле парковочного/нейтрального положения (переключатель парковочного/нейтрального положения), NATS IMMU, электромагнитный клапан управления объемом клапана продувки адсорбера EVAP, электромагнитный клапан управления вихревым регулирующим клапаном, реле вентилятора охлаждения (1, 2, 3), система управления регулируемым подачей воздуха, ASCD |
| 21 | 10 | Блок управления дневным светом, модуль управления двигателем |
| 22 | 15 | Зажигалка |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | 20 | Электродвигатель переднего стеклоочистителя, электродвигатель переднего омывателя, переключатель переднего стеклоочистителя |
| 26 | 10 | Переключатель аварийной сигнализации (комбинированный мигающий модуль) |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | 15 | Реле топливного насоса (топливный насос и датчик уровня топлива, конденсатор) |
| 30 | 10 | Комбинация приборов, блок управления дневным светом, генератор, переключатель положения парковки/нейтрали (фонарь заднего хода), дверной выключатель, выключатель тормоза ASCD, переключатель сцепления ASCD, блок управления ASCD, реле положения стоянки/нейтрали |
| 31 | 10 | ABS |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

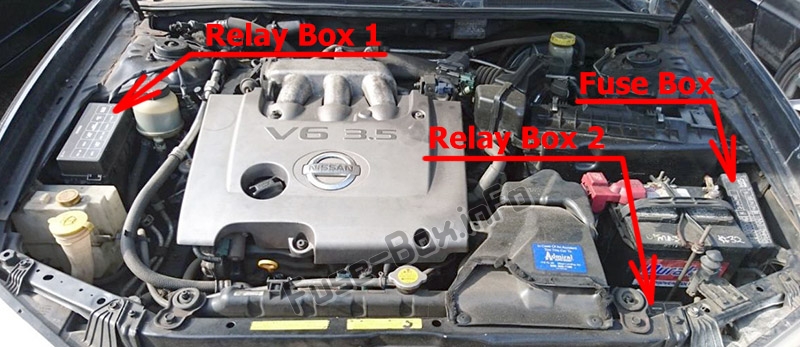

Расположение блока предохранителей

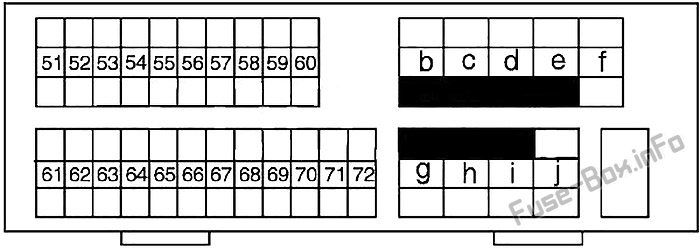

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 51 | 15 | Реле электродвигателя вентилятора |
| 52 | 15 | Реле электродвигателя вентилятора |
| 53 | - | Не используется |
| 54 | 20 | Реле фары (левой), фара (левая ближняя), диод |
| 55 | 20 | Реле фары (правой), фара (правый ближний свет), диод |
| 56 | 15 | Аудиоблок, CD-плеер, CD-чейнджер, блок управления телефоном, блок управления Navi, передний монитор |
| 57 | 10 | Реле звукового сигнала |
| 58 | 15 | Клапан IACV-ACC, реле ECM (конденсатор, катушка зажигания) |
| 59 | 15 | Реле ECM, NATS IMMU, переключатель положения дроссельной заслонки, датчик положения коленчатого вала, передняя опора двигателя с электронным управлением, задняя опора двигателя с электронным управлением |
| 60 | 10 | Переключатель фар, блок управления дневным светом, электродвигатель регулировки направления фары, левый/правый, переключатель противотуманных фар, блок управления Navi, блок управления омывателем фар, блок управления временем, переключатель управления освещением (комбинированный счетчик, аудиосистема, CD-плеер, прикуриватель, омыватель фар) Переключатель, лампа перчаточного ящика, выключатель аварийной сигнализации, блок управления Navi, переключатель дистанционного управления дверным зеркалом, часы, переключатель направления фар, устройство A/T, блок управления кондиционером, усилитель кондиционера (автоматический кондиционер), пепельница) |
| 61 | - | Не используется |
| 62 | - | Не используется |
| 63 | - | Не используется |
| 64 | - | Не используется |
| 65 | 10 | Реле задних противотуманных фар, задние противотуманные фары |
| 66 | 10 | Реле кондиционера |
| 67 | 15 | Вуфер |
| 68 | 15 | Фара (левая), переключатель фары, индикатор дальнего света, реле затемнения, диод, блок управления дневным светом, реле фары (левая) (ксенон) |
| 69 | 15 | Фара (правая), индикатор дальнего света, диод, блок управления дневным светом, реле фары (правой) (ксенон), переключатель задних противотуманных фар |
| 70 | 10 | Система зарядки |
| 71 | - | Не используется |
| 72 | - | Не используется |
| B | 80 | Вспомогательное реле (предохранитель: «22»), реле зажигания (предохранители: «8», «9», «10», «11»), реле электровентилятора (предохранитель: «14», «16»), предохранитель: « 12", "13", |
| C | 40 | Выключатель зажигания |
| D | 40 | ABS |
| E | 40 | ABS |
| F | 30 | Электродвигатель омывателя фар (блок управления омывателем фар) |
| G | 40 | Реле вентилятора охлаждения 1 (низкий уровень), реле вентилятора охлаждения 2 (высокий уровень) |
| H | 40 | Реле вентилятора охлаждения 3 |
| I | 40 | Автоматический выключатель (блок управления временем, замок двери, реле стеклоподъемника, главный выключатель стеклоподъемника, электродвигатель люка, сиденье с электроприводом) |
| J | 80 | Реле зажигания (Предохранители: «25», «26», «29», «30», «31»), Предохранители: «2», «3», «5», «6», «7» |

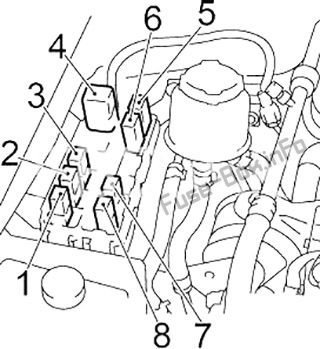

Релейный блок №1
| № | Реле |
|---|---|
| 1 | Кондиционер |
| 2 | Horn |
| 3 | Ксенон: правая фара; кроме ксенона: диммер |
| 4 | Блок управления омывателем фар |
| 5 | Передняя противотуманная фара |
| 6 | Задний противотуманный фонарь |
| 7 | Ксенон: левая фара |
| 8 | Предупреждение о краже |

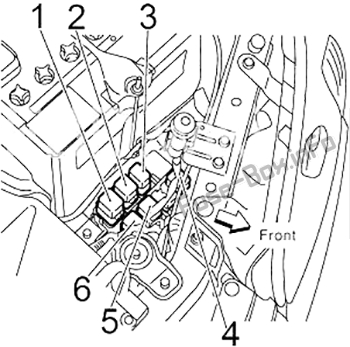

Блок реле №2
| № | Реле |
|---|---|
| 1 | Реле вентилятора охлаждения 3 |
| 2 | Парковочное/нейтральное положение |
| 3 | RHD: двигатель вентилятора |
| 4 | Реле вентилятора охлаждения 1 |
| 5 | Реле вентилятора охлаждения 2 |
| 6 | Модуль управления двигателем (ECM) |
