Предохранители и реле Nissan Micra / March (K12, 2003-2010)

Схемы относятся к указанным годам и вариантам Nissan Micra / March (K12, 2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.

Расположение предохранителей Nissan Micra / март 2003-2010 гг.

Расположение предохранителей Nissan Micra / март 2003-2010 гг.

Предохранитель прикуривателя (розетки) в Nissan Micra / March предохранитель F11 в блоке предохранителей панели приборов.

Блок предохранителей в салоне

Расположение блока предохранителей

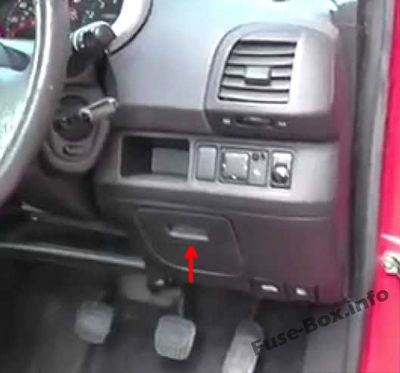

Блок предохранителей находится под рулевым колесом, за крышкой.Расположение блока предохранителей

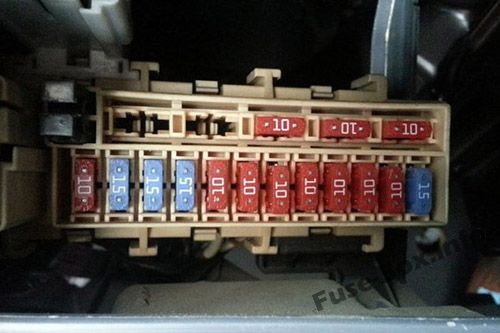

Расположение блока предохранителей

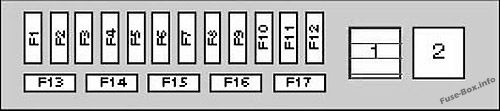

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№AmpСоставная часть
1Реле дополнительного оборудования
2Реле вентилятора отопителя
F115AСтеклоочиститель
F210AИндикаторы комбинации приборов
F310Aсистема SRS
F410AМногофункциональный блок управления 1, диагностический разъем
F510AВыключатель стоп-сигналов (бесконтактный выключатель), ABS, стоп-сигналы
F610AЦентральный замок, сигнализация, кондиционер
F710AМногофункциональный блок управления 1
F810AИндикаторы комбинации приборов, диагностический разъем (DLC)
F915AОбогреватель/кондиционер
F1015AОбогреватель/кондиционер
F1115AЗажигалка
F1210AАудиосистема, навигационная система, противоугонная система, электрические зеркала заднего вида, бортовой компьютер
F1310AОбогрев заднего стекла
F1410AДневные огни
F1510AСиденья с подогревом
F1610AКондиционирование воздуха
F1710AПротивоугонная система, центральный замок, внутреннее освещение

Блоки предохранителей в моторном отсеке

Блок предохранителей №1

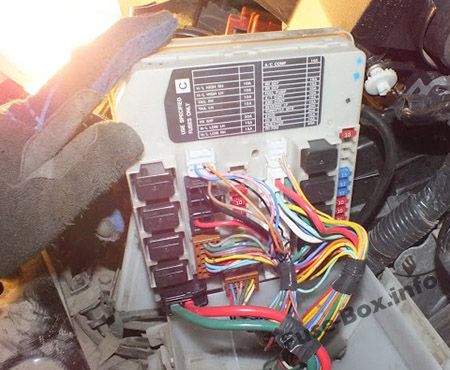

Блок предохранителей 1 расположен в моторном отсеке (слева), за фарой.Блок предохранителей №1

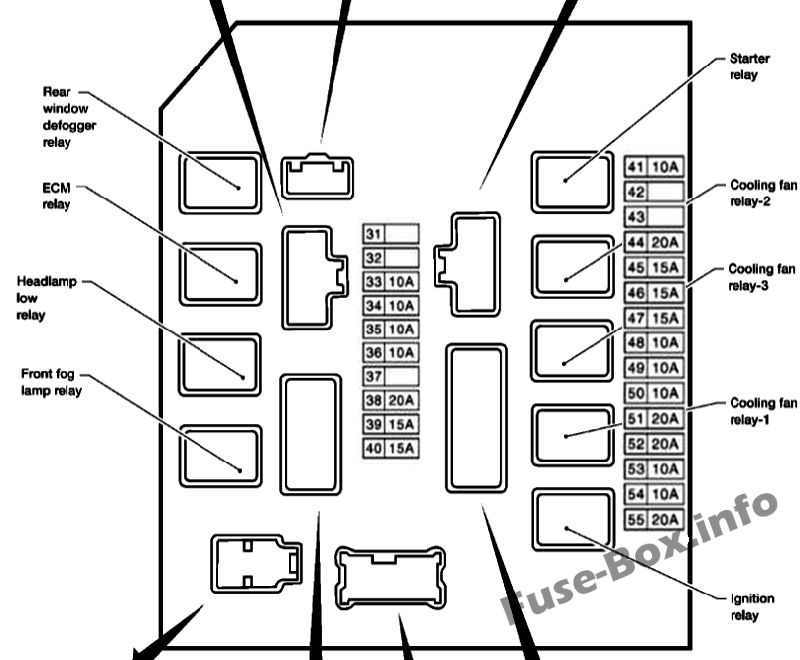

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей в моторном отсеке 1
№AmpСоставная часть
F31-
F32-
F3310AПравая фара — дальний свет, система дневного света
F3410AЛевая фара — дальний свет, система дневного света
F3510AЗадний правый габаритный фонарь
F3610AЗадний левый габаритный фонарь
F37--
F3820AДворники
F3915AБлижний свет — левая фара, система дневного света
F4015AБлижний свет - правая фара, система дневного света, корректор фар
F4110AРеле кондиционера
F42--
F43--
F44--
F4515AРеле обогревателя заднего стекла
F4615AРеле обогревателя заднего стекла
F4715AРеле топливного насоса
F4810AЭлектронный блок АТ
F4910AАнтиблокировочная тормозная система (АБС)
F5010AПереключатель запрета запуска
F5120AРеле модуля управления дроссельной заслонкой
F5220AУправление двигателем
F5310AДатчики кислорода с подогревом
F5410AФорсунки
F5520AПротивотуманные огни

Блок предохранителей №2

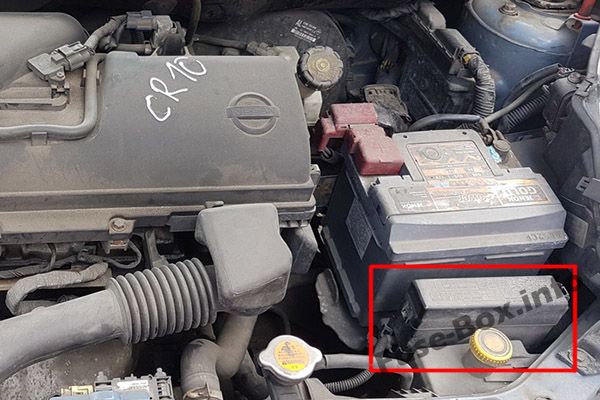

Блок предохранителей 2 расположен в моторном отсеке (слева).Блок предохранителей №2

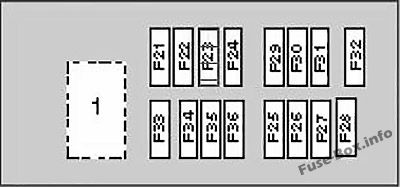

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей 2 моторного отсека
№AmpСоставная часть
1Реле звукового сигнала
F21
F22
F23
F2415AАудиосистема, навигационная система
F2510AHorn
F2610AГенератор
F2710AСистема освещения в дневное время - при наличии
F2810A
F2940AЭлектронный блок управления АБС
F3040AРеле вентилятора охлаждения
F3140AЗамок зажигания
F3240AНагреватель охлаждающей жидкости
F3340AМногофункциональный блок управления 1
F3430AЭлектронный блок управления АБС
F3530AРеле омывателя фар
F3660AЭлектронный блок управления АБС

Предохранители на аккумуляторе

Предохранители на аккумуляторе

№AmpСоставная часть
A250AГлавный предохранитель
B80AЭлектронный блок управления АБС
C80AМногофункциональный блок управления 1
D60AБлок предохранителей/реле — моторный отсек 1 (F45-F46), (F51-F52), реле главного замка зажигания
E80AБлок предохранителей/реле — панель приборов (F5-F8), (F14), (F17), дополнительное реле, реле вентилятора отопителя
