Предохранители и реле Nissan Murano (Z50, 2003-2007)
Схемы относятся к указанным годам и вариантам Nissan Murano (Z50, 2003-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Ниссан Мурано 2003-2007 гг.
Предохранители прикуривателя (розетки) в Nissan Murano Это предохранители № 5 (прикуриватель), № 7 (розетка) и № 17 (розетка) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

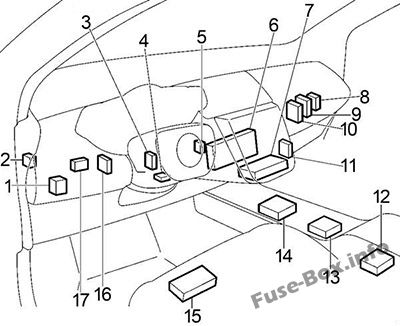

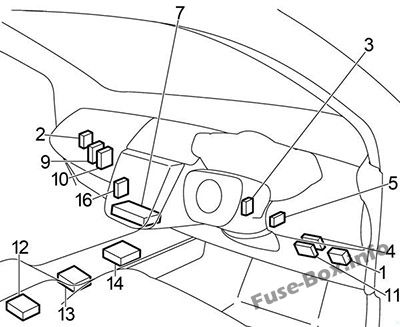

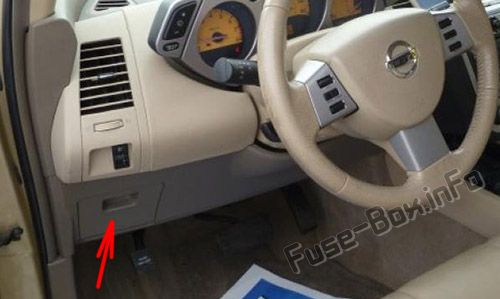

Обзор салона
Автомобили с левым рулем
Автомобили с правым рулем
- Блок предохранителей (находится со стороны водителя на приборной панели, за крышкой)
- Блок управления полным приводом
- Модуль управления кузовным оборудованием (BCM)
- Блок управления блокировкой переключения передач
- Иммобилайзер противоугонной системы Nissan (NATS IMMU)
- Блок управления дисплеем (с системой навигации)
- Унифицированный счетчик и усилитель переменного тока
- Блок управления предупреждением о давлении в шинах
- Модуль управления коробкой передач (TCM)
- Модуль управления двигателем (ECM)
- Блок дистанционного управления бесключевым доступом
- Блок датчиков диагностики подушек безопасности
- Блок передачи
- Блок управления навигацией
- Блок управления водителем
- Блок контроля времени
- Блок управления автоматическим позиционером привода

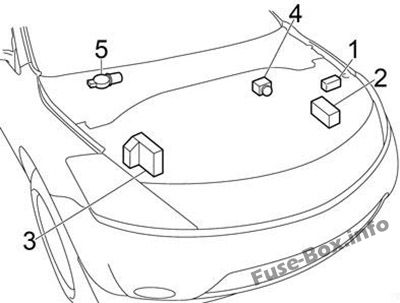

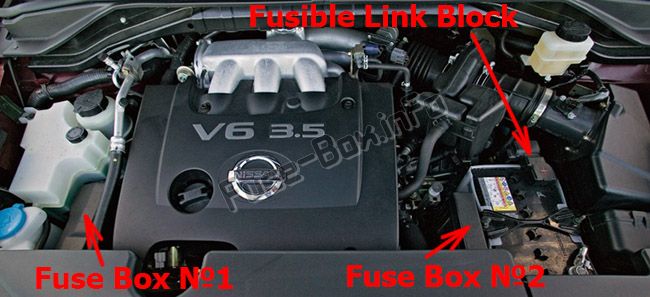

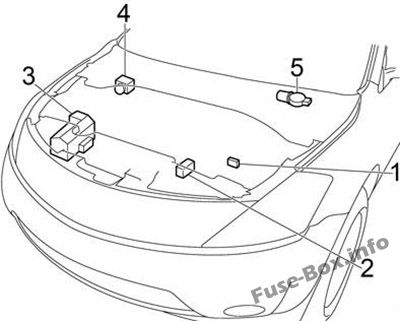

Обзор моторного отсека
Автомобили с левым рулем
Автомобили с правым рулем
- Блок плавких вставок
- Блок предохранителей №2
- Блок предохранителей №1 (IPDM E/R)
- Привод ABS и электрический блок
- Мотор переднего стеклоочистителя
Схемы блока предохранителей
Схемы блока предохранителей

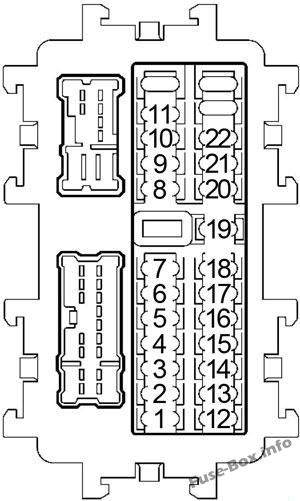

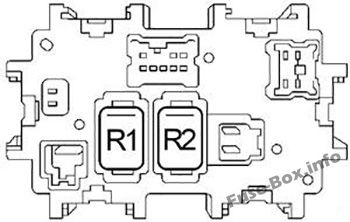

Приборная доска
| № | Amp | Цепь защищена |
|---|---|---|
| 1 | 10 | Основной источник питания и цепь заземления Функция системы впрыска топлива Инжектор Противоугонная система Nissan Стеклоподъемник Люк на крыше Обогрев заднего стекла Автоматический позиционер привода Налобный фонарь Система управления наведением фар Система дневного света Комбинированный переключатель Сигнал поворота и аварийная сигнальная лампа Парковочные огни Лицензионные лампы Задние фонари Передние противотуманные фары Задний противотуманный фонарь Лампа для интерьера Освещение Предупреждающий сигнал Передний стеклоочиститель и омыватель Задний стеклоочиститель и омыватель Очиститель фар Система удаленного доступа без ключа Информация о транспортном средстве и интегрированная система переключения Навигационная система |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | 15 | Зажигалка |
| 6 | 10 | Система предупреждения о краже (предварительно проводная) Обогрев заднего стекла Автоматический позиционер привода Кондиционер Налобный фонарь Система дневного света Система управления наведением фар Сигнал поворота и аварийная сигнальная лампа Комбинированный переключатель Парковочные огни Лицензионные лампы Задние фонари Задний противотуманный фонарь Освещение Очиститель фар Аудио Навигационная система Система предупреждения о низком давлении в шинах Система безопасности автомобиля Система удаленного доступа без ключа Стеклоподъемник Зеркало двери с электроприводом Передняя противотуманная фара Информация о транспортном средстве и интегрированная система переключения Линия аудиовизуальной связи |
| 7 | 15 | Розетка |
| 8 | 10 | Обогрев заднего стекла |
| 9 | 10 | Автоматический позиционер привода |
| 10 | 15 | Кондиционер Спидометр Тахометр Темп. И датчики уровня топлива |
| 11 | 15 | Кондиционер Спидометр Тахометр Темп. И датчики уровня топлива |
| 12 | 10 | Тормозной выключатель устройства автоматического регулирования скорости (ASCD) Соединители Mil и Data Link Переключатель ручного режима Недетективные предметы Система блокировки переключения передач CVT Система управления полным приводом Система управления ESP/TCS/ABS/VDC Замок двери с электроприводом Система удаленного доступа без ключа Обогрев заднего стекла Сиденье с подогревом Система управления наведением фар Кондиционер Спидометр Тахометр Темп. И датчики уровня топлива Сигнал поворота и аварийная сигнальная лампа Сигнальные лампы Индикаторная лампа вариатора Предупреждающий сигнал Навигационная система Телефон (предварительно проводной) Датчик температуры топливного бака Переключатель второго положения Система предупреждения о низком давлении в шинах Регулируемая педальная система Аудио Линия аудиовизуальной связи Информация о транспортном средстве и интегрированная система переключения |
| 13 | 10 | Дополнительная удерживающая система |
| 14 | 10 | Индикатор устройства автоматического контроля скорости (ASCD) Соединители канала передачи данных Mil 8t Переключатель ручного режима Недетективные предметы Система управления полным приводом Система управления ESP/TCS/ABS/VSC Дополнительная удерживающая система Внутреннее зеркало (зеркало с автоматическим затемнением) Система зарядки Налобный фонарь Система дневного света Сигнал поворота и аварийная сигнальная лампа Резервная лампа Задний противотуманный фонарь Освещение Спидометр Тахометр Темп. И датчики уровня топлива Сигнальные лампы Навигационная система Индикаторная лампа вариатора Предупреждающий сигнал Переключатель второго положения |
| 15 | 15 | Датчик кислорода с подогревом Датчик состава топливовоздушной смеси Функция системы впрыска топлива |
| 16 | - | - |
| 17 | 15 | Розетка |
| 18 | 10 | Система предупреждения о краже (предварительно проводная) Внутренняя лампа Лампа для интерьера |
| 19 | 10 | Подвеска двигателя Соединители Mil и Data Link Переключатель ручного режима Недетективные предметы Система управления полным приводом Система управления ESP/TCS/ABS Замок двери с электроприводом Система удаленного доступа без ключа Обогрев заднего стекла Кондиционер Лампа указателя поворота Аварийная сигнальная лампа Обогрев заднего стекла Сигнальные лампы Индикаторная лампа вариатора Предупреждающий сигнал Датчик температуры топливного бака Второй позиционный переключатель Система предупреждения о низком давлении в шинах Система постоянного тока Универсальный трансивер Homelink Внутреннее зеркало (зеркало с автоматическим затемнением) Навигационная система Информация о транспортном средстве и интегрированная система переключения Линия аудиовизуальной связи |
| 20 | 10 | Стоп-сигнал Тормозной переключатель Устройство автоматического регулирования скорости (ASCD) Тормозной переключатель Недетективные предметы Система блокировки переключения передач CVT Система управления ESP/TCS/ABS/VDC |
| 21 | 10 | Индикатор устройства автоматического контроля скорости (ASCD) Соединители Mil и Data Link Переключатель ручного режима Недетективные предметы Маршрутизация источника питания Система управления полным приводом Система блокировки переключения передач CVT Система управления ESP/TCS/ABS/VDC Замок двери с электроприводом Система предупреждения о краже (предварительно проводная) Противоугонная система Nissan Автоматический позиционер привода Налобный фонарь Система дневного света Сигнал поворота и аварийная сигнальная лампа Задний противотуманный фонарь Лампа для интерьера Освещение Спидометр Тахометр Темп. И датчики уровня топлива Сигнальные лампы Индикаторная лампа вариатора Предупреждающий сигнал Переключатель второго положения Система предупреждения о низком давлении в шинах Система удаленного доступа без ключа Система безопасности автомобиля Регулируемая педальная система, |
| 22 | 10 | Замок двери с электроприводом |
| S | - | Запасные предохранители |
| Реле | ||
| R1 | воздуходувка | |
| R2 | Аксессуар |

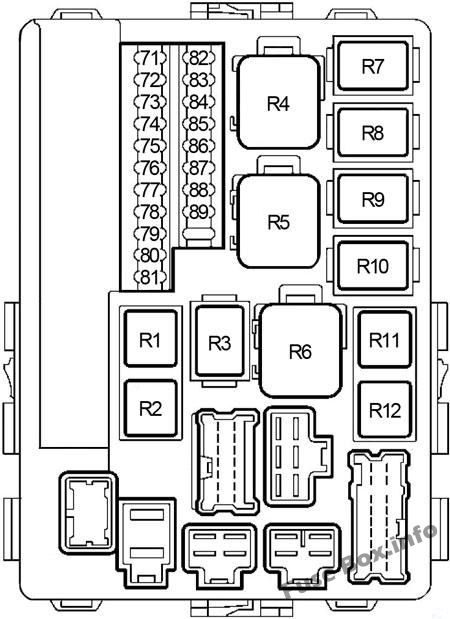

Моторный отсек, тип 1
| № | Amp | Цепь защищена |
|---|---|---|
| 71 | 10 | Модуль управления коробкой передач Вторичный датчик скорости CVT (датчик числа оборотов) |
| 72 | 15 | Реле передних противотуманных фар |
| 73 | 15 | IPDM E/R |
| 74 | 30 | Реле переднего стеклоочистителя |
| 75 | 10 | Реле задних фонарей |
| 76 | 15 | Реле двигателя управления дроссельной заслонкой |
| 77 | 20 | Реле обогревателя заднего стекла |
| 78 | 20 | Реле обогревателя заднего стекла |
| 79 | 10 | Реле кондиционера |
| 80 | 10 | Реле переднего стеклоочистителя |
| 81 | 15 | Реле топливного насоса |
| 82 | 15 | Реле ЭБУ |
| 83 | 15 | Правая фара (ближний свет) Автоматическая система освещения Система безопасности автомобиля |
| 84 | 15 | Левая фара (ближний свет) Автоматическая система освещения Система безопасности автомобиля |
| 85 | 10 | Левая фара (дальний свет) Автоматическая система освещения Система безопасности автомобиля |
| 86 | 10 | Правая фара (дальний свет) Автоматическая система освещения Система безопасности автомобиля |
| 87 | 10 | Передний стеклоочиститель и омыватель Задний стеклоочиститель и омыватель |
| 88 | 10 | Система полного привода Антиблокировочная тормозная система Система управления динамикой автомобиля |
| 89 | 10 | - |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Кондиционер | |
| R3 | Зажигание | |
| R4 | Охлаждающий вентилятор (№3) | |
| R5 | Охлаждающий вентилятор (№ 2) | |
| R6 | Охлаждающий вентилятор (№ 1) | |
| R7 | Фэдлэмп Низкий | |
| R8 | Фара высокая | |
| R9 | Передняя противотуманная фара | |
| R10 | Стартер | |
| R11 | Двигатель управления дроссельной заслонкой | |
| R12 | Модуль управления двигателем |

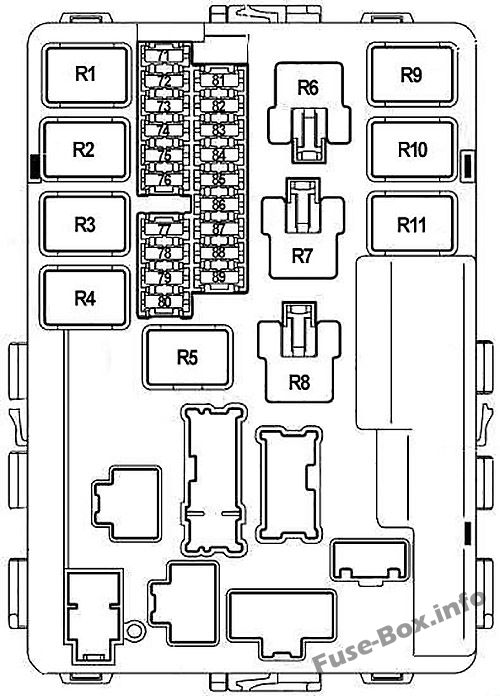

Моторный отсек, тип 2
| № | Amp | Цепь защищена |
|---|---|---|
| 71 | 10 | Парковочные огни Лицензионные лампы Задние фонари Система управления наведением фар Освещение |
| 72 | 10 | Правая фара (дальний свет) Система дневного света |
| 73 | 30 | Реле переднего стеклоочистителя |
| 74 | 10 | Левая фара (дальний свет) Система дневного света |
| 75 | 20 | Реле обогревателя заднего стекла |
| 76 | 15 | Правая фара (ближний свет) Система дневного света |
| 77 | 15 | Реле ЭБУ Блок питания ECM для резервного копирования Противоугонная система Nissan |
| 78 | 15 | Эстафета дневного света |
| 79 | 10 | Реле кондиционера |
| 80 | 20 | Реле обогревателя заднего стекла |
| 81 | 15 | Реле топливного насоса |
| 82 | 10 | Система управления полным приводом Система управления ESP/TCS/ABS |
| 83 | 10 | Модуль управления коробкой передач Вторичный датчик скорости CVT (датчик числа оборотов) |
| 84 | 10 | Передний стеклоочиститель и омыватель Задний стеклоочиститель и омыватель |
| 85 | 15 | - |
| 86 | 15 | Левая фара (ближний свет) Система дневного света |
| 87 | 15 | Реле двигателя управления дроссельной заслонкой |
| 88 | 15 | Реле передних противотуманных фар |
| 89 | 10 | - |
| Реле | ||
| R1 | Модуль управления двигателем | |
| R2 | Фара высокая | |
| R3 | Низкий уровень фар | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Охлаждающий вентилятор (№3) | |
| R7 | Охлаждающий вентилятор (№ 1) | |
| R8 | Охлаждающий вентилятор (№ 2) | |
| R9 | Двигатель управления дроссельной заслонкой | |
| R10 | Топливный насос | |
| R11 | Передняя противотуманная фара |

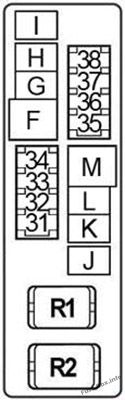

Моторный отсек, блок предохранителей №2
| № | Amp | Цепь защищена |
|---|---|---|
| 31 | 10 | Блок питания ECM для резервного копирования |
| 32 | 10 | Horn Система удаленного доступа без ключа Система безопасности автомобиля |
| 33 | 10 | Система зарядки |
| 34 | 30 | Парковочные огни Лицензионные лампы Задние фонари |
| 35 | 10 | Устройство открывания задней двери |
| 36 | 15 | Сиденье с подогревом |
| 37 | 10 | Система управления полным приводом |
| 38 | 15 | Аудио Навигационная система Телефон (предварительно проводной) Обогрев заднего стекла Информация о транспортном средстве и интегрированная система переключения Линия аудиовизуальной связи |
| F | 50 | Замок двери с электроприводом Система удаленного доступа без ключа Устройство открывания задней двери Система предупреждения о краже (предварительно проводная) Стеклоподъемник Обогрев заднего стекла Люк на крыше Автоматический позиционер привода Сиденье с электроприводом Налобный фонарь Система дневного света Система управления наведением фар Сигнал поворота и аварийная сигнальная лампа Комбинированный переключатель Парковочные огни Лицензионные лампы Задние фонари Задний противотуманный фонарь Лампа для интерьера Освещение Предупреждающий сигнал Передний стеклоочиститель и омыватель Задний стеклоочиститель и омыватель Очиститель фар Система предупреждения о низком давлении в шинах Система безопасности автомобиля Противоугонная система Nissan Зеркало двери с электроприводом Регулируемая педальная система Передняя противотуманная фара Информация о транспортном средстве и интегрированная система переключения Навигационная система |
| G | 30 | Антиблокировочная тормозная система |
| H | 30 | Система управления ESP/TCS/ABS |
| I | 40 | Очиститель фар |
| J | 50 | Система управления ESP/TCS/ABS |
| K | 40 | Управление вентилятором охлаждения |
| L | 40 | Управление вентилятором охлаждения |
| M | 40 | Выключатель зажигания |
| Реле | ||
| R1 | Реле звукового сигнала | |
| R2 | Омыватель фар |

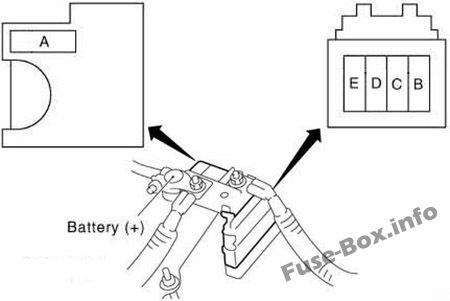

Блок плавких вставок
| № | A | Цепь защищена |
|---|---|---|
| A | 120 | Система зарядки, предохранители "B", "C" |
| B | 100 | «31», «32», «33», «34», «35», «36», «37», «38», «Ф», «Г», «Ч», «И», «Ж». ", "К", "Л", "М" предохранители |
| C | 80 | Тип 1: реле дальнего света фар (предохранители 85, 86), реле ближнего света фар (предохранители 83, 84), 72, 74, 75, 76, 77. , предохранители "79" Тип 2: реле дальнего света фар (предохранители 72, "74"), реле ближнего света фар (предохранители 76, "86"), предохранители "71", "73", "75", "87" |
| D | 60 | Вспомогательное реле (предохранители 5, 6, 7), реле вентилятора (предохранители 10, 11), предохранители 17, 18, 19, 20, 21. |
| E | 80 | Тип 1: Реле зажигания (предохранители "71", "80", "81", "87", "88"), предохранители "73", "78", "82" Тип 2: реле зажигания (реле кондиционера, реле переднего стеклоочистителя. Реле включения переднего стеклоочистителя, предохранители «81», «82», «83», «84»), «77», «78», «79», предохранители "80" |
