Предохранители и реле Nissan Murano (Z51, 2009-2014)
Схемы относятся к указанным годам и вариантам Nissan Murano (Z51, 2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Ниссан Мурано 2009-2014 гг.
Предохранители прикуривателя (розетки) в Nissan Murano Это предохранители №18 (прикуриватель) и №20 (передняя розетка) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

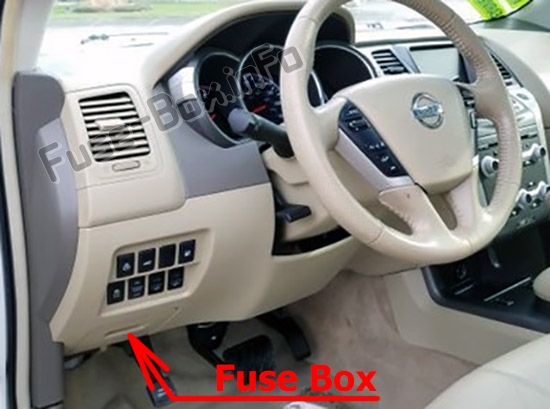

Расположение блока предохранителей
Блок предохранителей находится за крышкой на приборной панели со стороны водителя.

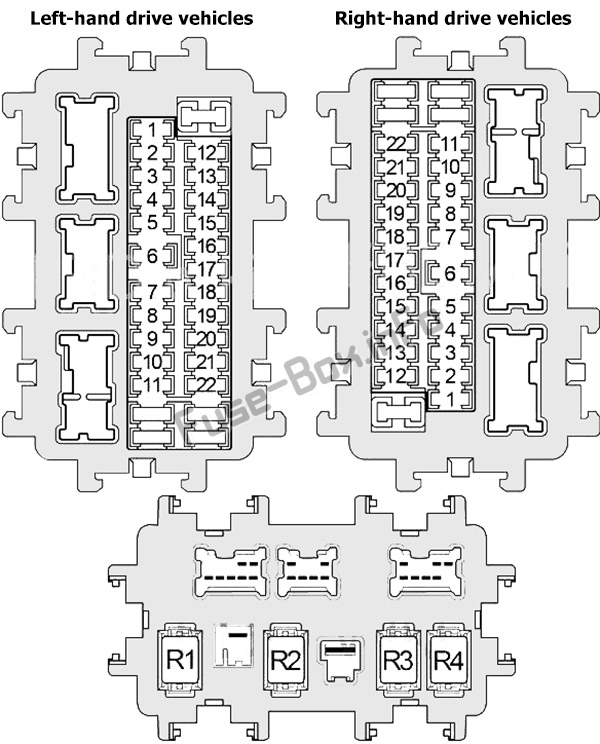

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 15 | Переднее сиденье с подогревом |
| 2 | 10 | Блок датчиков диагностики подушек безопасности |
| 3 | 10 | Блок управления автоматической задней дверью, выключатель тормоза ASCD, выключатель стоп-сигнала, электродвигатель регулировки фар, электромагнитный клапан управления подвеской двигателя с электронным управлением, разъем канала передачи данных, датчик угла поворота рулевого колеса, усилитель кондиционера, реле обогрева сиденья, блок управления усилителем рулевого управления, BCM (кузов) Модуль управления), блок управления Navi, дополнительный разъем, видеораспределитель, внутреннее зеркало с автоматическим затемнением, блок управления автоматическим выравнивателем |
| 4 | 10 | Комбинация приборов, реле фонаря заднего хода |
| 5 | 10 | Реле открытия крышки топливного бака |
| 6 | 10 | Интеллектуальный зуммер предупреждения о ключе, разъем канала передачи данных, усилитель кондиционера, блок управления автоматической задней дверью, автоматический зуммер предупреждения задней двери, датчик наклона автомобиля, блок управления сиреной, блок управления электроприводом спинки заднего сиденья, датчик света и дождя |
| 7 | 10 | Выключатель стоп-сигналов, BCM (блок управления кузовным оборудованием) |
| 8 | - | Не используется |
| 9 | 10 | Гнездо для ключа, индикатор безопасности, кнопочный выключатель зажигания |
| 10 | 10 | Переключатель памяти сиденья, BCM (модуль управления кузовным оборудованием) |
| 11 | 10 | Комбинация приборов, модуль управления коробкой передач (TCM) |
| 12 | - | Не используется |
| 13 | 10 | Обогрев зеркал заднего вида, усилитель кондиционера |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 20 | Обогрев заднего стекла |
| 16 | - | Не используется |
| 17 | - | Не используется |
| 18 | 15 | Гнездо прикуривателя |
| 19 | 10 | Аудиосистема, передний дисплей, усилитель кондиционера, задний дисплей, блок управления Navi, DVD-плеер, видеораспределитель, блок управления камерой, реле розетки, BCM (модуль управления кузовным оборудованием), многофункциональный переключатель, переключатель дистанционного управления наружным зеркалом заднего вида |
| 20 | 15 | Передняя розетка |
| 21 | 15 | Двигатель вентилятора |
| 22 | 15 | Двигатель вентилятора |
| Реле | ||
| R1 | Зажигание | |
| R2 | Обогрев заднего стекла | |
| R3 | Аксессуар | |
| R4 | Передний вентилятор |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

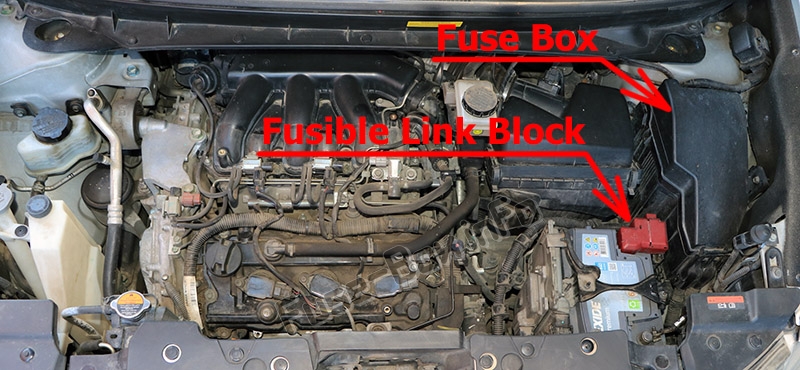

Расположение блока предохранителей

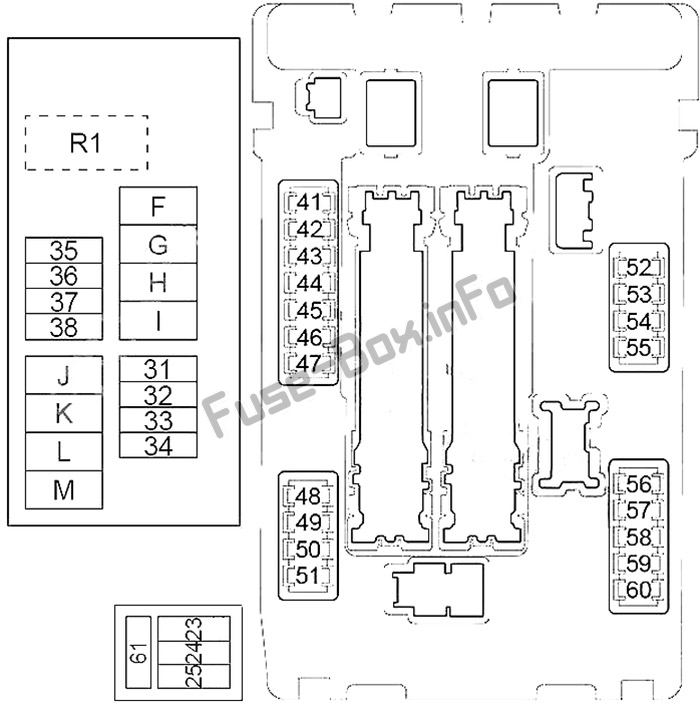

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 23 | 15 | Усилитель BOSE |
| 24 | 15 | Усилитель BOSE |
| 25 | 15 | Вуфер |
| 31 | 20 | Дополнительный разъем |
| 32 | 15 | Блок управления электроприводом возврата спинки заднего сиденья |
| 33 | 20 | Реле розетки |
| 34 | 20 | Реле обогрева сиденья |
| 35 | 20 | Аудио, передний дисплей, задний дисплей, блок управления Navi, DVD-плеер, видеораспределитель, блок управления камерой |
| 36 | 15 | Блок управления полным приводом |
| 37 | 10 | Реле звукового сигнала |
| 38 | 15 | Генератор, реле звукового сигнала системы безопасности автомобиля |
| F | 40 | ABS |
| G | 40 | ABS |
| H | - | Не используется |
| I | 50 | Реле зажигания (предохранители 1, 2, 3, 4), IPDM E/R |
| J | 40 | Автоматический выключатель (модуль управления автоматической задней дверью) |
| K | 40 | Реле вентилятора охлаждения 2, реле вентилятора охлаждения 3 |
| L | 40 | BCM (модуль управления кузовным оборудованием), автоматический выключатель (блок управления автоматическим позиционером привода, управление сиденьем водителя, переключатель поясничной опоры) |
| M | 40 | Двигатель охлаждающего вентилятора 1 |
| 41 | 15 | Реле топливного насоса |
| 42 | 10 | Реле вентилятора охлаждения 2, реле вентилятора охлаждения 3 |
| 43 | 10 | Дополнительный датчик скорости, модуль управления коробкой передач (TCM) |
| 44 | 10 | Форсунки, модуль управления двигателем (ECM) |
| 45 | 10 | АБС, блок управления 4WD |
| 46 | 15 | Датчик состава топливовоздушной смеси, кислородный датчик с подогревом |
| 47 | 10 | Комбинированный переключатель |
| 48 | 10 | Реле блокировки рулевого управления |
| 49 | 10 | Реле кондиционера |
| 50 | 15 | Реле блока управления двигателем (электромагнитный клапан управления VIAS, электромагнитный клапан управления синхронизацией впускного клапана, конденсатор, катушки зажигания, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP) |
| 51 | 15 | Реле двигателя управления дроссельной заслонкой |
| 52 | 10 | Парковочный фонарь |
| 53 | 10 | Задний комбинированный фонарь, лампа номерного знака, центральная лампа настроения, лампа карты, переключатель обогрева переднего сиденья, переключатель обогрева заднего сиденья, дополнительный разъем, выключатель ESP Off, выключатель блокировки 4WD, подсветка пепельницы, подсветка комбинации приборов, лампа перчаточного ящика, комбинированный переключатель (спираль) Кабель), аварийный выключатель, подсветка устройства управления, автоматический главный выключатель задней двери, автоматический выключатель 8ack Door, передний выключатель возврата питания, многофункциональный переключатель, блок управления Navi, DVD-плеер, переключатель дистанционного управления дверным зеркалом, подсветка ручки Insioe передней двери, автоматический выравниватель Устройство управления |
| 54 | 10 | Фара высокая (левая) |
| 55 | 10 | Фара дальнего света (правая) |
| 56 | 15 | Фара ближнего света (левая) |
| 57 | 15 | Фара ближнего света (правая) |
| 58 | 15 | Реле передних противотуманных фар |
| 59 | 10 | Реле дневных ходовых огней |
| 60 | 30 | Реле переднего стеклоочистителя |
| 61 | 40 | Реле омывателя фар |
| R1 | - | Реле звукового сигнала |

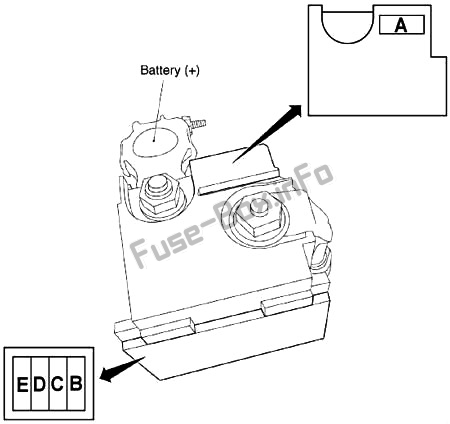

Блок плавких вставок (главные предохранители)
Он расположен на плюсовой клемме аккумулятора
| № | Amp | Описание |
|---|---|---|
| A | 250 | Генератор, Стартер, Предохранители B, C |
| B | 100 | Предохранители F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 |
| C | 60 | Реле дальнего света фар (предохранители 54, 55), реле ближнего света фар (предохранители 56, 57), реле задних фонарей (предохранители 52, 53), предохранители 58, 59, 60 |
| D | 100 | Дополнительное реле (предохранители 18, 19, 20), реле обогревателя заднего стекла (предохранители 13, 14, 15), реле вентилятора (предохранители 21, 22), предохранители 5, 6, 7, 9, 10, 11, 23, 24, 25, 61 |
| E | 80 | Реле зажигания (предохранители 41, 42, 43, 44, 45, 46, 47), предохранители 48, 49, 50, 51 |
