Предохранители и реле Nissan Navara (D22, 1997-2004)
Схемы относятся к указанным годам и вариантам Nissan Navara (D22, 1997-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Navara 1997-2004 гг.
Предохранитель прикуривателя (розетки) в Nissan Navara это предохранитель F17 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

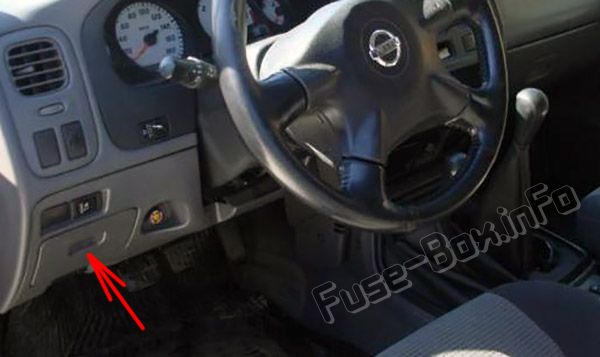

Расположение блока предохранителей
Он расположен в панели приборов, за защитной крышкой.

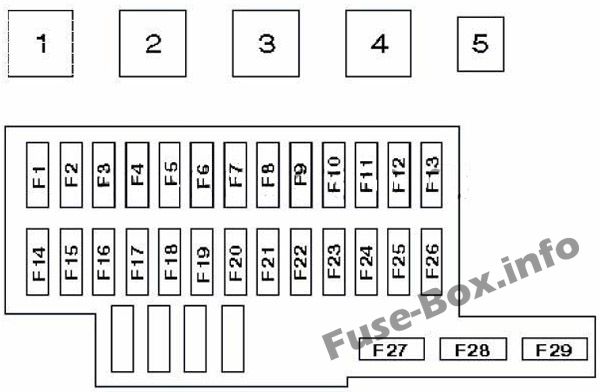

Схема блока предохранителей
| № | Amp | Составная часть |
|---|---|---|
| 1 | Реле 1 основных цепей зажигания | |
| 2 | Реле вспомогательной цепи зажигания | |
| 3 | Реле 2 основных цепей зажигания | |
| 4 | Реле стеклоподъемников | |
| 5 | Термопредохранитель (центральный замок) | |
| F1 | 20A | Обогрев заднего стекла |
| F2 | 10A | Антиблокировочная система тормозов (ABS), стоп-сигналы |
| F3 | 10A | Лампы освещения салона, противотуманная фара(ы) |
| F4 | - | - |
| F5 | 10A | Поворотные огни/сигнализация |
| F6 | 10A | Кондиционер, противоугонная система, аудиоантенна, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, центральный замок с дистанционным управлением, датчик скорости автомобиля |
| F7 | 10A | Аудиосистема, аудиоантенна |
| F8 | 10A | Подогрев сиденья |
| F9 | - | - |
| F10 | 10A | Поворотные огни/сигнализация |
| F11 | 10A | Система SRS (airbag), система управления АКПП, система зарядки, дневные ходовые огни, индикатор неисправности системы управления двигателем, свеча накаливания, иммобилайзер, комбинация приборов, счетчики/индикаторы, фонари заднего хода, датчик скорости автомобиля, индикаторы |
| F12 | 10A | Система ABS, звуковой сигнал / зуммер, система управления автоматической коробкой передач, диагностический разъем, дневные ходовые огни, ближний / дальний свет, электрические стеклоподъемники, переключатель прогрева двигателя, подогрев наружных зеркал, обогрев заднего стекла, система дистанционного управления центральным замком |
| F13 | 10A | Дополнительный клапан холостого хода (некоторые модели), система кондиционирования, реле вентилятора охлаждения |
| F14 | - | - |
| F15 | 15A | Отопитель/кондиционер |
| F16 | 15A | Отопитель/кондиционер |
| F17 | 15A | Зажигалка |
| F18 | 20A | Омыватели фар |
| F19 | 10A | Обогрев наружных зеркал заднего вида |
| F20 | 10A | Дневной ходовой свет, электронный блок управления двигателем (пусковой сигнал) |
| F21 | 10A | Система управления двигателем, иммобилайзер |
| F22 | 15A | Система управления двигателем, реле топливного насоса |
| F23 | 15A | Система управления двигателем (ZD30) |
| F24 | 10A | Воздушная подушка |
| F25 | 10A | Управление двигателем |
| F26 | 20A | Стеклоочиститель / омыватель ветрового стекла |
| F27 | 10A | Звуковая сигнализация/зуммер, корректор фар спереди/сзади (слева), подсветка номерного знака слева, подсветка переключателей |
| F28 | 10A | Габариты передние/задние (справа), подсветка номерного знака правая |
| F29 | - | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

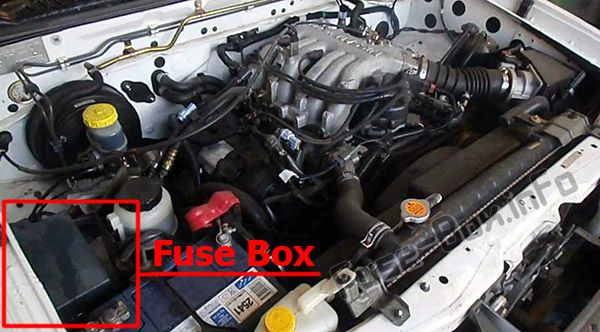

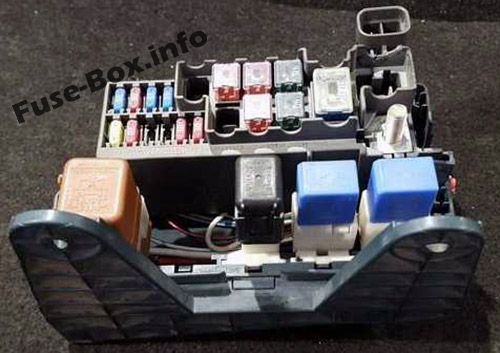

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (справа).

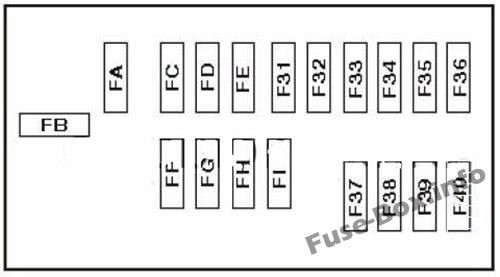

Схема блока предохранителей
| № | Amp | Составная часть |
|---|---|---|
| FA | 80А/100А | Распределение мощности аккумуляторной батареи (80А-бензин, 100А-дизель) |
| FB | 60А/80А | Свечи накаливания (двигатель 60A-YD, 80A-кроме двигателя YD) |
| FC | 40A | Центральный замок, электрические стеклоподъемники |
| FD | 30A | Мотор вентилятора охлаждения |
| FE | - | - |
| FF | 40A | Замок зажигания |
| FG | 30A | Антиблокировочная тормозная система (АБС) |
| FH | 30A | Антиблокировочная тормозная система (АБС) |
| FI | 30A | Комбинированный переключатель, дневные ходовые огни |
| F31 | 10A | Система зарядки |
| F32 | 10A | Рога) |
| F33 | 10A | Система управления двигателем, иммобилайзер (бензин) |
| F34 | - | - |
| F35 | 10A | Система управления двигателем (дизель) |
| F36 | 20A | Система управления двигателем, иммобилайзер (Дизель) |
| F37 | 15A | Комбинированный переключатель, дневные ходовые огни, ближний/дальний свет, фары, противотуманные фары(ы) |
| F38 | 15A | Комбинированный переключатель, дневные ходовые огни, ближний/дальний свет, фары |
| F39 | 10A | Аудио система |
| F40 | 15A | Противотуманные фары (некоторые модели) |
| Реле | ||
| 1 | Реле вентилятора охлаждения | |
| 2 | Реле электромагнитной муфты компрессора кондиционера | |
| 3 | Реле звукового сигнала | |
| 4 | Реле запрета пуска ("P"/"N") | |
| 5 | Реле системы управления двигателем |
