Предохранители и реле Nissan Note (E11, 2004-2013)
Схемы относятся к указанным годам и вариантам Nissan Note (E11, 2004-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Note 2004-2013
Предохранители прикуривателя (розетки) в Nissan Note Это предохранители № 18 (задняя розетка) и № 20 (передняя розетка — прикуриватель) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

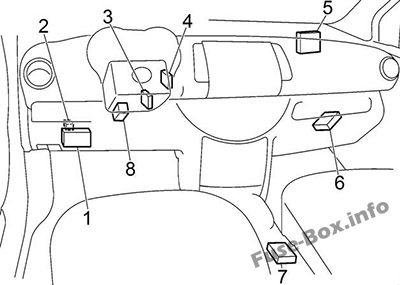

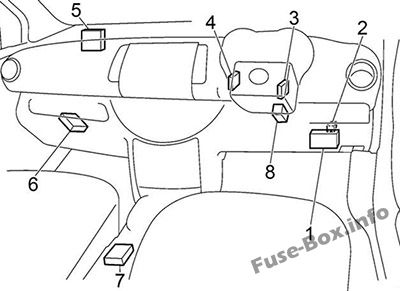

Обзор салона
Автомобили с левым рулем
Автомобили с правым рулем

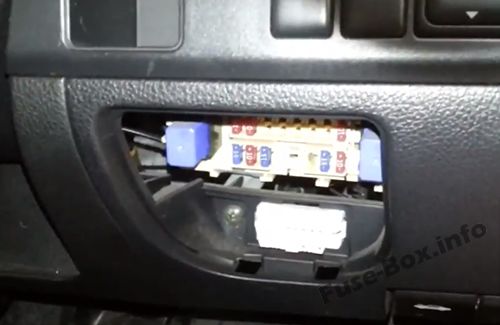

1. Блок предохранителей
2. Реле дверного замка (с интеллектуальной системой управления ключами)
3. Антенный усилитель Противоугонная система Ниссан (NATS)
4. Блок интеллектуальных ключей (с интеллектуальной системой ключей)
5. Модуль управления кузовом (BCM)
6. Модуль управления коробкой передач
7. Блок датчиков диагностики подушек безопасности
8. Блок управления ESP

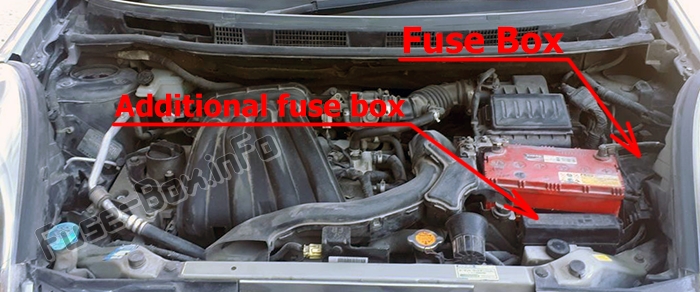

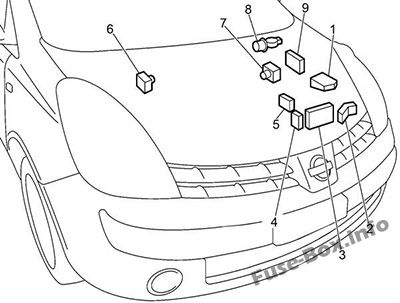

Обзор моторного отсека

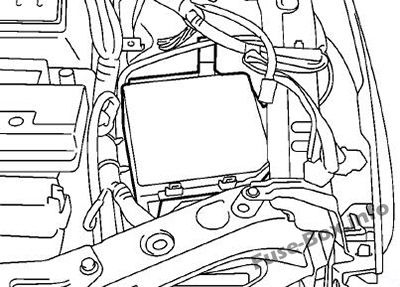

1. Блок предохранителей (ИПДМ Э/Р)

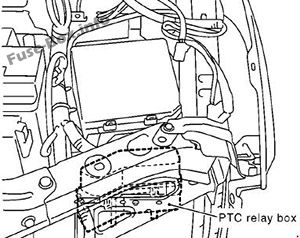

2. Блок реле PTC
3. Дополнительный блок предохранителей
4. K9K: коробка с плавкими перемычками

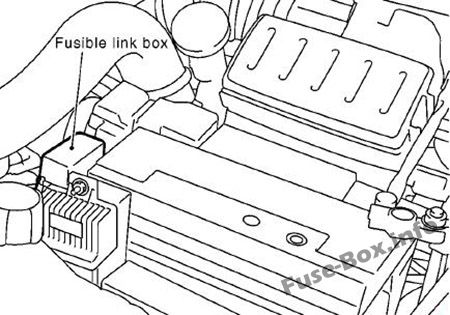

5. Держатель плавкой вставки (на аккумуляторе)
6. LHD: привод ABS и электрический блок
7. RHD: привод ABS и электрический блок
8. Мотор стеклоочистителя
9. Модуль управления двигателем (ECM)
Схемы блока предохранителей
Схемы блока предохранителей

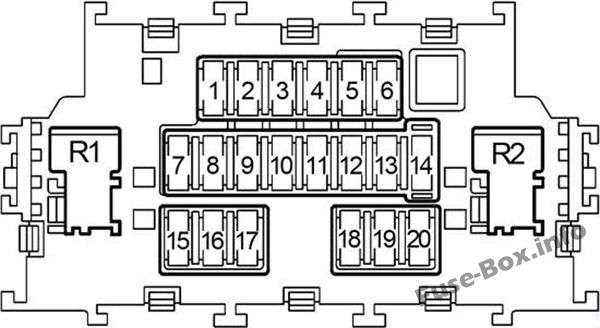

Пассажирский салон
| № | Amp | Схема |
|---|---|---|
| 1 | 10 | Дополнительная удерживающая система |
| 2 | 10 | Система рулевого управления с электроуправлением Реле зажигания Реле топливного насоса Противоугонная система Ниссан Интеллектуальная ключевая система Модуль управления кузовным оборудованием (BCM) |
| 3 | 10 | Кластер Сигнальные лампы Освещение Предупреждающий сигнал Система зарядки |
| 4 | 15 | Передняя шайба Задний омыватель |
| 5 | 10 | Обогрев зеркал |
| 6 | 10 | Аудио Интеллектуальная ключевая система Противоугонная система Ниссан Дверное зеркало |
| 7 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 8 | 10 | Центральный замок Многофункциональная система дистанционного управления Интеллектуальная ключевая система Послепродажная сигнализация — предварительная проводка Предупреждающий сигнал Противоугонная система Ниссан |
| 9 | 10 | Стоп-сигнал Тормозной переключатель Антиблокировочная тормозная система Электронная система курсовой устойчивости Сигнальные лампы Интеллектуальная ключевая система |
| 10 | - | - |
| 11 | - | - |
| 12 | 10 | Внутренняя лампа Многофункциональная система дистанционного управления Освещение Зеркало тщеславия и лампы в багажнике Датчик дождя Предупреждающий сигнал |
| 13 | - | - |
| 14 | 10 | Подсветка панели OBD II (диагностика бортового компьютера) Интеллектуальная ключевая система Сигнал поворота и аварийная сигнализация |
| 15 | 15 | Кондиционер |
| 16 | 10 | PTC-нагреватель |
| 17 | 15 | Кондиционер |
| 18 | 15 | Задняя точка питания |
| 19 | 10 | Сиденье с подогревом |
| 20 | 15 | Передняя розетка (прикуриватель) |
| Реле | ||
| R1 | Двигатель вентилятора | |
| R2 | Аксессуар |

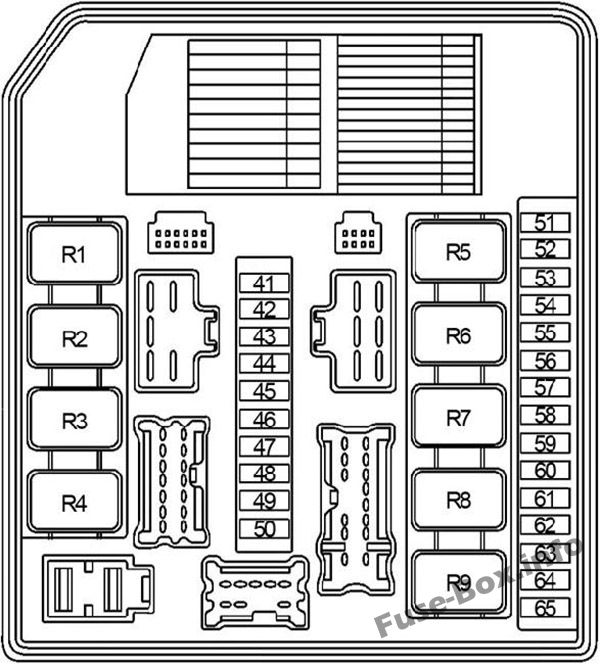

Моторного отсека
| № | Amp | Схема |
|---|---|---|
| 41 | - | - |
| 42 | - | - |
| 43 | 10 | Правые фары (дальний свет) Система дневного света Автоматическое управление освещением |
| 44 | 10 | Левые фары (дальний свет) Система дневного света Автоматическое управление освещением |
| 45 | 10 | Задний свет Парковочные огни Автоматическое управление освещением Освещение |
| 46 | 10 | Задний свет Парковочные огни Автоматическое управление освещением Налобный фонарь Освещение |
| 47 | - | - |
| 48 | 20 | Передний стеклоочиститель и омыватель (с датчиком дождя) |
| 49 | 15 | Левые фары (ближний свет) Система дневного света Автоматическое управление освещением |
| 50 | 15 | Правые фары (ближний свет) Система дневного света Автоматическое управление освещением |
| 51 | 10 | Кондиционер |
| 52 | - | - |
| 53 | - | - |
| 54 | - | - |
| 55 | 15 | Обогрев заднего стекла предохранитель "5" |
| 56 | 15 | Обогрев заднего стекла предохранитель "5" |
| 57 | 15 | КР, ЧСС: Реле топливного насоса |
| 58 | 10 | Датчик скорости автомобиля A/T (датчик числа оборотов) Датчик температуры жидкости A/T и блок питания TCM Основной источник питания и цепь заземления Датчик оборотов турбины |
| 59 | 10 | Антиблокировочная тормозная система Электронная система курсовой устойчивости |
| 60 | 10 | Переключатель парковочного/нейтрального положения Недетективные предметы Стартовая система Резервная лампа Индикаторная лампа A/T Задний стеклоочиститель и омыватель |
| 61 | 20 | КР, ЧСС: Реле двигателя управления дроссельной заслонкой |
| 62 | 20 | Реле модуля управления двигателем Основной источник питания и цепь заземления Датчик массы воздушного потока Датчик положения коленчатого вала (CKPS) Датчик положения распределительного вала (ФАЗА) Электромагнитный клапан управления объемом продувки адсорбера EVAP Система зажигания Электромагнитный клапан управления синхронизацией впускного клапана Послепродажная сигнализация — предварительная проводка Топливный инжектор Датчик положения распределительного вала Привод подачи топлива Электромагнитный клапан управления наддувом турбонагнетателя Тормозной переключатель Блок питания ECM для резервного питания (двигатель CR) |
| 63 | 10 | КР, ЧСС: Передний кислородный датчик с подогревом Задний кислородный датчик с подогревом Функция системы впрыска топлива, |
| 64 | 10 | КР, ЧСС: Функция системы впрыска топлива Топливный инжектор |
| 65 | 20 | Передняя противотуманная фара |
| Реле | ||
| R1 | Обогрев заднего стекла | |
| R2 | Модуль управления двигателем (ECM) | |
| R3 | Низкий уровень фар | |
| R4 | Передняя противотуманная фара | |
| R5 | Стартер | |
| R6 | - | |
| R7 | Охлаждающий вентилятор (высокий) | |
| R8 | Вентилятор охлаждения (низкий) | |
| R9 | Зажигание |

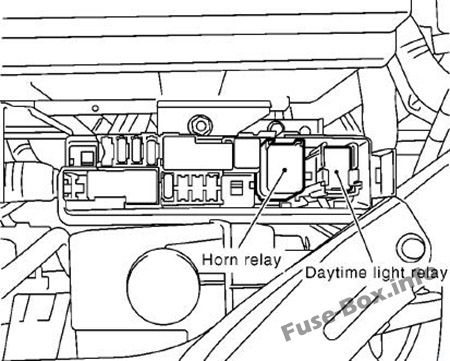

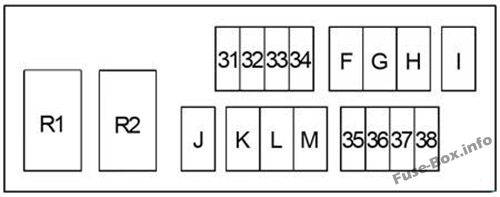

Дополнительный блок предохранителей
| № | Amp | Схема |
|---|---|---|
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | 15 | Аудио система |
| 35 | 10 | Horn |
| 36 | 10 | КР, ЧСС: система зарядки |
| 37 | 10 | Система дневного света |
| 38 | - | - |
| F | 40 | Антиблокировочная тормозная система Электронная система курсовой устойчивости |
| G | 40 | Реле низкого уровня охлаждающего вентилятора Реле высокого напряжения вентилятора охлаждения |
| H | 40 | Выключатель зажигания |
| I | 40 | PTC-нагреватель |
| J | 40 | Стеклоподъемник Модуль управления кузовным оборудованием (BCM) |
| K | 30 | Антиблокировочная тормозная система Электронная система курсовой устойчивости |
| L | 30 | Омыватель фар |
| M | 60 | Система рулевого управления с электроуправлением |
| Реле | ||
| R1 | Дневной свет | |
| R2 | Horn |
Блок плавких вставок (двигатель K9K)
| № | Amp | Схема |
|---|---|---|
| N | 80 | PTC-нагреватель |
| O | 60 | Система быстрого свечения |
| P | 80 | PTC-нагреватель |

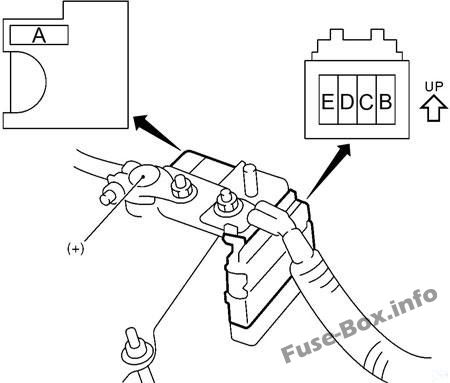

Блок плавких вставок
| № | Amp | Схема |
|---|---|---|
| A | 80 | CR: система зарядки, система запуска Предохранители "В", "С" |
| A | 140 | HR: система зарядки, система запуска Предохранители "В", "С" |
| A | 250 | K9K: система зарядки Предохранители «В», «С», «Н», «0», «П» |
| B | 80 | CR, K9K: «35», «36», «37», «38», «F», «G», «H», «I», «J», «K», «L», «M». предохранители |
| B | 100 | HR: предохранители "35", "36", "37", "38", "F", "G", "H", "I", "J", "K", "L", "M" |
| C | 80 | Реле дальнего света правой фары (предохранитель 43 дюйма) Реле дальнего света левой фары (предохранитель 44 дюйма) Реле задних фонарей (предохранители 45, 46) Реле ближнего света фар (предохранители 49, 50) Реле передних противотуманных фар (предохранитель 65") Предохранители "48", "51" |
| D | 60 | Реле зажигания (главное реле переднего стеклоочистителя) Реле высокого/низкого уровня переднего стеклоочистителя предохранители "57" (CR, HR), "58", "59", "60", "63" (CR, HR), "64" (CR, HR)), реле топливного насоса (CR, HR), Предохранители «55», «56», «61», «62» |
| E | 80 | Вспомогательное реле (предохранители «18», «19», «20») Реле электродвигателя отопителя (предохранители «15», «16», «17») Предохранители «1», «2», «3», «4», «5», «6», «7», «8», «9», «12», «14» |
