Предохранители и реле Nissan Xterra (WD22, 1999-2004)
Схемы относятся к указанным годам и вариантам Nissan Xterra (WD22, 1999-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Nissan.
Расположение предохранителей Nissan Xterra 1999-2004 гг.
Предохранители прикуривателя (розетки) в Nissan Xterra Это предохранитель № 23 (прикуриватель) в блоке предохранителей на приборной панели и предохранители № 34 (2002–2004 гг.: задняя розетка), № 42 (передняя розетка) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

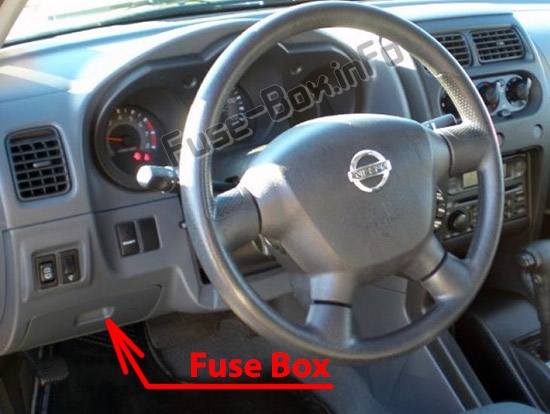

Расположение блока предохранителей
Блок предохранителей находится за крышкой внизу и слева от рулевого колеса.

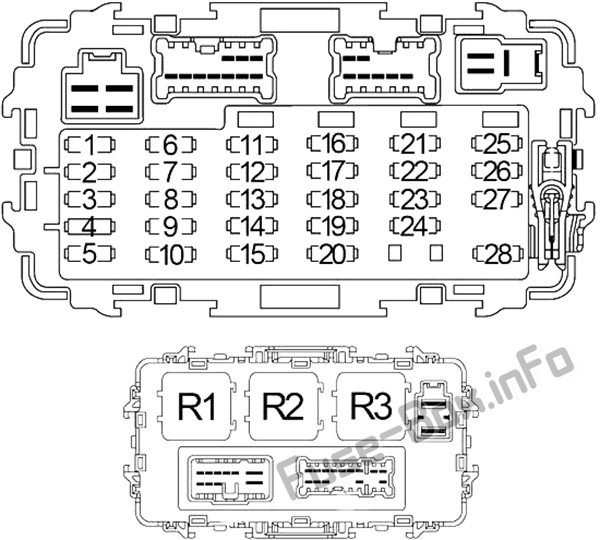

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 15 | Реле топливного насоса |
| 2 | 7.5 | Переключатель опасности |
| 3 | 10 | Форсунки |
| 4 | - | - |
| 5 | 7,5/10 | 1999–2000 (7,5 А): выключатель тормоза ASCD (выключатель блокировки переключения передач), реле предупреждения о краже, SECU, главный выключатель ASCD, блок звуковой сигнализации, реле стеклоподъемников, блок управления дневным светом 2001–2004 (10A): Выключатель тормоза ASCD (выключатель блокировки переключения передач), реле безопасности автомобиля, SECU, блок управления ASCD, блок звуковой сигнализации, реле обогревателя заднего стекла, таймер обогревателя заднего стекла, система предупреждения о низком давлении в шинах, управление дневным освещением Блок управления блокировкой повышающей передачи (KA24DE + автоматическая коробка передач) |
| 6 | 20 | Электродвигатель переднего стеклоочистителя, электродвигатель переднего омывателя, переключатель переднего стеклоочистителя |
| 7 | 7.5 | Модуль управления двигателем (ECM), блок управления дневным освещением |
| 8 | 10 | АБС, реле давления |
| 9 | 10 | Блок датчиков диагностики подушек безопасности |
| 10 | 10 | Мотор заднего стеклоочистителя, мотор заднего омывателя |
| 11 | 10 | Комбинация приборов, реле блокировки сцепления, переключатель 4WD, переключатель фонаря заднего хода, переключатель передачи нейтрального положения, преобразователь CAN, датчик угла поворота рулевого колеса, компас и термометр, разъем канала передачи данных |
| 12 | 10 | Переключатель положения парковки/нейтрали, модуль управления коробкой передач (TCM) |
| 13 | 10 | Модуль управления двигателем (ECM), электромагнитный клапан EGRC, клапан управления вентиляцией адсорбера EVAP, перепускной клапан вакуумного отсечного клапана, электромагнитный клапан управления перепускным клапаном нагнетателя, электромагнитный клапан переключателя Map/Baro |
| 14 | 15 | Датчик кислорода с подогревом |
| 15 | 10 | Клапан IACV-AAC, датчик положения дроссельной заслонки |
| 16 | - | - |
| 17 | 10 | Переключатель аварийной сигнализации, многофункциональное реле дистанционного управления (1999-2000 гг.) |
| 18 | 10 | Аудиосистема, переключатель наружного зеркала заднего вида, реле розетки (1999-2000 гг.) |
| 19 | 15 | Двигатель вентилятора |
| 20 | 7.5 | Система предупреждения о низком давлении в шинах (2003–2004 гг.), SECU |
| 21 | 15 | 1999–2001: Реле обогревателя заднего стекла. |
| 22 | 20 | Выключатель стоп-сигналов, блок управления буксировкой прицепа |
| 23 | 15 | Зажигалка |
| 24 | 15 | Двигатель вентилятора |
| 25 | 15/20 | 1999–2001 (15A): Заднее стекло, реле обогревателя заднего стекла 2002-2004 гг. (20A): Реле обогревателя заднего стекла |
| 26 | 7.5 | Разъем канала передачи данных, картографическая лампа, комнатная лампа, система предупреждения о низком давлении в шинах (2003-2004) |
| 27 | 10 | Модуль управления двигателем (ECM), реле ECM (реле ECCS) |
| 28 | 7.5 | Комбинация приборов, ключевой переключатель, контрольная лампа безопасности, SECU, модуль управления коробкой передач (TCM) |
| Реле: | ||
| R1 | Аксессуар | |
| R2 | воздуходувка | |
| R3 | Зажигание |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

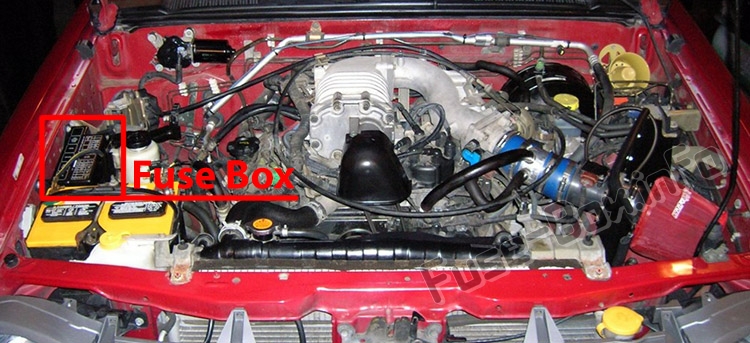

Расположение блока предохранителей

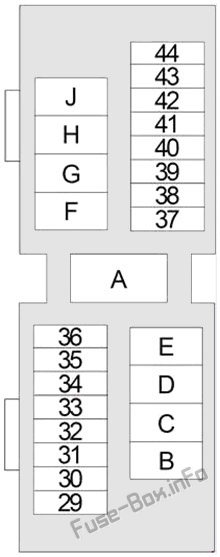

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 29 | 7.5 | Реле кондиционера, блок управления дневным освещением (2003–2004 гг.), усилитель терморегулятора (1999–2000 гг.), переключатель кондиционера (1999–2000 гг.) |
| 30 | - | - |
| 31 | 7,5/20 | 1999–2000 (7.5A): реле звукового сигнала, реле сигнальной лампы. 2003–2004 (20 А): дополнительный источник питания |
| 32 | 10/15 | Реле звукового сигнала |
| 33 | 20 | 2002–2004: усилитель звука. |
| 34 | 15 | 2002-2004 гг.: Задняя розетка |
| 35 | 7.5 | Реле кондиционера |
| 36 | 7.5 | Генератор |
| 37 | 15 | Правая фара, выключатель освещения, блок управления дневным светом, реле охранной сигнализации автомобиля |
| 38 | 15 | Левая фара, выключатель освещения, блок управления дневным светом, реле охранной сигнализации автомобиля, индикатор дальнего света |
| 39 | 15 | Выключатель освещения |
| 40 | 15 | Реле передних противотуманных фар |
| 41 | 15 | Аудио |
| 42 | 20 | Передняя розетка |
| 43 | - | Не используется |
| 44 | - | Не используется |
| A | 80 | KA24DE: Генератор, реле зажигания (предохранители "2", "5", "6", "8", "10", "11", "12", "15"), предохранители "F", "G", «17», «22», «25», «26», «27», «28», «31», «32», «33», «34», «35», «36». |
| A | 120 | 2003-2004 (VG33E, VG33ER): Генератор, предохранители "F", "G", "J", "31", "32", "33", "34", "35", "36" |
| A | 100 | 1999-2002 (VG33E, VG33ER): Генератор, предохранители "F", "G", "J", "31", "32", "35", "36" |
| B | 80 | Вспомогательное реле (предохранители «18», «20», «23»), реле вентилятора (предохранители «19», «24») |
| C | 30/40 | ABS |
| D | 40 | ABS |
| E | 40 | Выключатель зажигания |
| F | 30/40 | SECU, реле стеклоподъемников |
| G | 20 | Реле вентилятора охлаждения 2003-2004: Вспомогательный источник питания |
| H | - | Не используется |
| J | 80 | VG33E, VG33ER: Реле зажигания (предохранители "2", "5", "6", "8", "10", "11", "12", "15"), предохранители "31", "32", «33», «35», «36» |
Реле

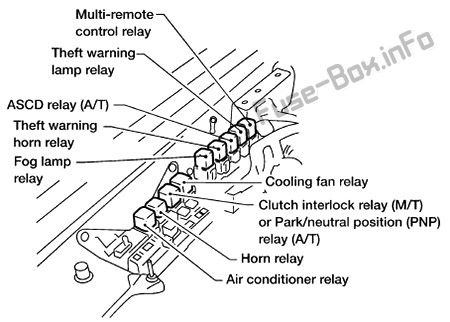

1999-2001 гг.

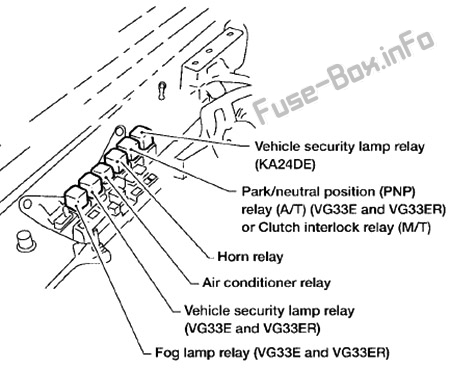

2002-2004 гг.
