Предохранители и реле Oldsmobile 88 / Eighty-Eight (1994-1999)
Схемы относятся к указанным годам и вариантам Oldsmobile 88 / Eighty-Eight (1994-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.
Расположение предохранителей Oldsmobile 88/Eighty-Eight 1994-1999 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Блоков предохранителей два: со стороны водителя и со стороны пассажира в салоне под панелью приборов.

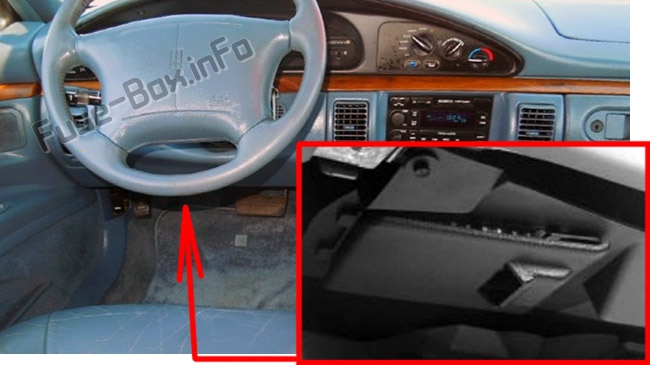

Блок предохранителей со стороны водителя находится слева от руля, под приборной панелью (отщелкните крышку, чтобы открыть предохранители).

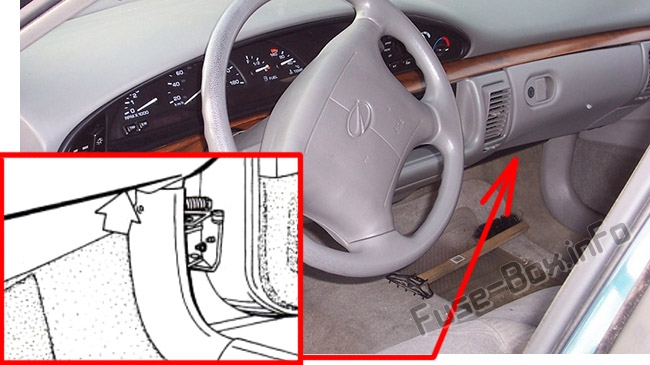

Предохранители со стороны пассажира расположены в центре реле., справа, под панелью приборов. Необходимо снять звукоизолятор с правой стороны пространства для ног пассажира.
Схемы блока предохранителей
Схемы блока предохранителей

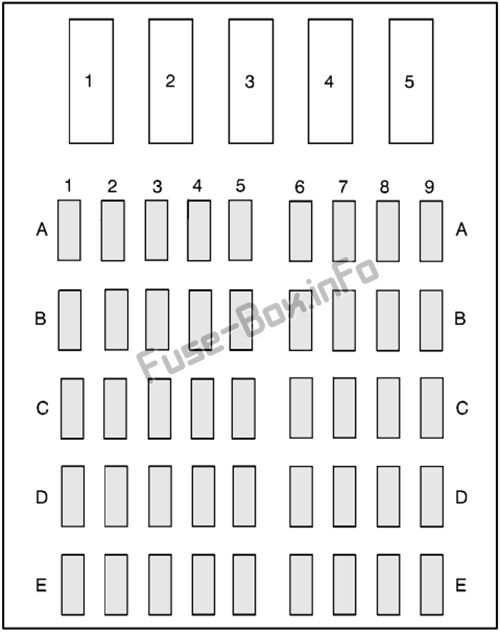

Сторона водителя
| № | Описание |
|---|---|
| 1 | 1994-1997: Электростеклоподъемники; 1999: Не используется |
| 2 | Не используется |
| 3 | Сиденья с электроприводом |
| 4 | Не используется |
| 5 | Не используется |
| 1A | 1994–1995: Сигнал запуска — подушка безопасности; 1996-1999: ПАСС-Ключ |
| 2A | Запасной |
| 3A | Не используется |
| 4A | 1994-1995: Лампы салона; 1996-1999: не используется |
| 5A | 1994–1995: зажигание (работа), автоматическое управление кондиционером, базовый кластер (1995); 1996–1999: Зажигание (работа), автоматическое управление кондиционером, круиз-контроль. |
| 6A | Лампы освещения салона, зеркала с электроприводом |
| 7A | Не используется |
| 8A | Не используется |
| 9A | 1995-1997: Прикуриватель; 1999: Не используется |
| 1B | 1994–1995: указатель поворота, фонари заднего хода, поворотные фонари, блокировка переключения передач и тормоза; 1996–1999: Указатель поворота, фонари заднего хода, блокировка переключения передач и тормоза. |
| 2B | Запасной |
| 3B | Не используется |
| 4B | Не используется |
| 5B | 1994-1995: Антиблокировочная система тормозов; 1996-1999: Антиблокировочная тормозная система, электронный контроль уровня |
| 6B | Тормозные и аварийные огни |
| 7B | Не используется |
| 8B | 1994–1995 годы: не использовался; 1996-1999: Внутреннее освещение |
| 9B | 1994: Не используется; 1995-1997: Электронный контроль уровня; 1999: Прикуриватель |
| 1C | Система подушек безопасности |
| 2C | Запасной |
| 3C | Не используется |
| 4C | Не используется |
| 5C | Вентиляторы охлаждения, коробка передач |
| 6C | Парковочные огни |
| 7C | Не используется |
| 8C | Не используется |
| 9C | 1994-1995: (Батарея) Перезвон, Радио, Кластер; 1996–1999: Батарея, Радио, Кластер |
| 1D | Зажигание (работа/запуск), звуковой сигнал, кластер |
| 2D | Запасной |
| 3D | 1994: Не используется; 1995: Обогреватель зеркал; 1996-1999: не используется |
| 4D | Не используется |
| 5D | Базовый кондиционер |
| 6D | 1994: Не используется; 1995–1999: Противотуманные фары |
| 7D | 1994–1997 годы: не использовался; 1999: Коробка передач |
| 8D | Радио |
| 9D | Не используется |
| 1E | Дополнительные розетки |
| 2E | 1994–1995 годы: не использовался; 1996–1999: Система подушек безопасности, PASS-Key II |
| 3E | Зажигание (выкл./разблокировать) |
| 4E | Не используется |
| 5E | 1994–1995 годы: не использовался; 1996–1999: Обдув заднего стекла |
| 6E | Не используется |
| 7E | 1994–1997 годы: не использовался; 1999: Разный двигатель (без OBD II) |
| 8E | Дворники, Омыватель |
| 9E | 1994–1995: Обдув заднего стекла; 1996-1999: не используется |

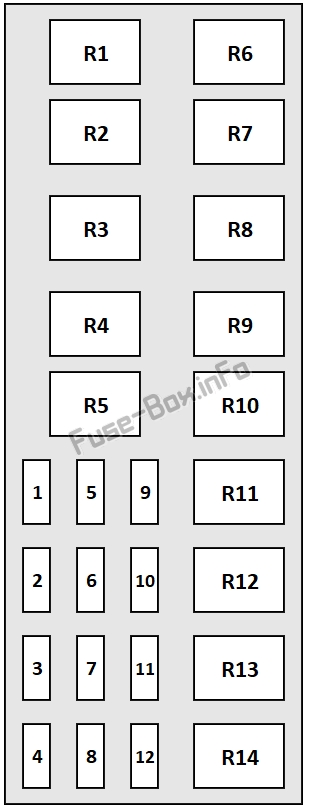

Сторона пассажира
| № | Описание |
|---|---|
| 1 | Дверные замки |
| 2 | 1994: Антенна, переключатель блокировки; 1995: антенна, переключатель блокировки, открывание багажника; 1996–1999: Выпуск багажника, RAC |
| 3 | Рога |
| 4 | Не используется |
| 5 | 1994–1995: Круиз-контроль, разное. Управление двигателями; 1996–1999: Разное управление двигателем (OBD II) |
| 6 | Топливный насос |
| 7 | Форсунки |
| 8 | 1994–1995: Модуль управления силовым агрегатом, ключ доступа; 1996–1999: Модуль управления силовым агрегатом |
| 9 | 1994: Не используется; 1995: Программист кондиционеров; 1996-1999: не используется |
| 10 | Не используется |
| 11 | 1994: Программист кондиционеров; 1995: Не используется; 1996-1997: Программист кондиционеров; 1999: Не используется |
| 12 | Не используется |
| Реле (1996-1999) | |
| R1 | Парковые лампы |
| R2 | Не используется |
| R3 | Не используется |
| R4 | Топливный насос |
| R5 | Не используется |
| R6 | Фары |
| R7 | Электрические стеклоподъемники/люк на крыше |
| R8 | Задний обогреватель |
| R9 | Сохраненная мощность вспомогательного оборудования (ACCY) |
| R10 | Электронный контроль уровня (ELC) |
| R11 | Открытие крышки багажного отделения |
| R12 | Не используется |
| R13 | Разблокировка двери водителя |
| R14 | Противотуманные фары |
