Предохранители и реле Oldsmobile Achieva (1992-1998)
Схемы относятся к указанным годам и вариантам Oldsmobile Achieva (1992-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.
Схема предохранителей Oldsmobile Achieva 1992-1998 гг.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

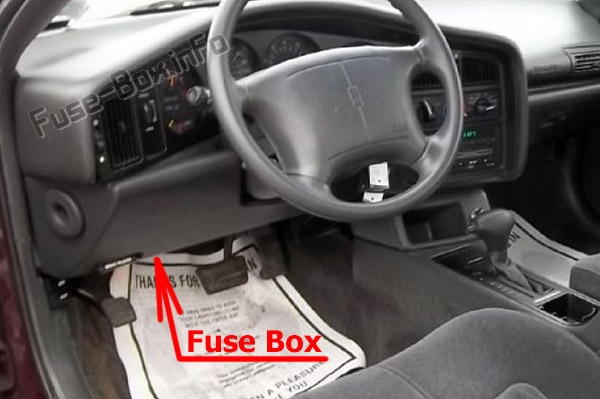

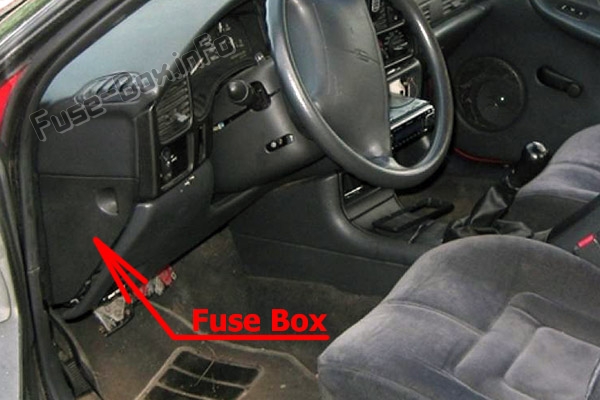

Расположение блока предохранителей
1992-1995 годы: Панель предохранителей расположена под приборной панелью слева от рулевой колонки, рядом с рычагом отключения стояночного тормоза (опустите крышку, чтобы получить доступ к предохранителям);
1996-1998 годы: Он расположен с левой стороны панели приборов (для доступа откройте дверцу панели предохранителей).

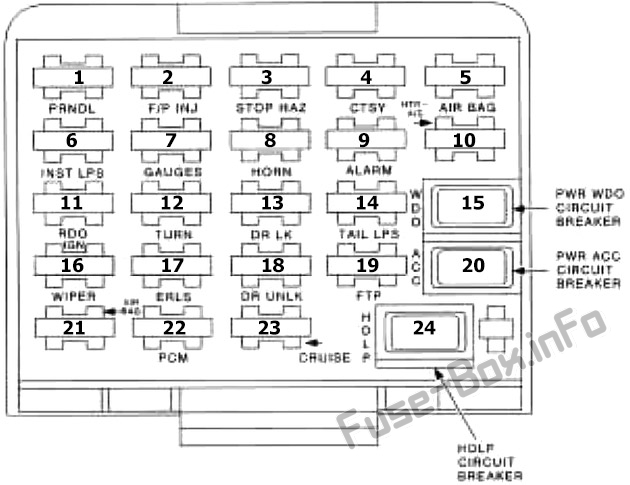

Схема блока предохранителей (1992, 1993, 1994, 1995)
| № | Name | Описание |
|---|---|---|
| 1 | PRNDL | 1992–1993: Фонари заднего хода, электронный PRNDL (автоматическая коробка передач); 1994–1995: Электронный дисплей PRNDL (автоматическая коробка передач) |
| 2 | Ж/П ИНЖ | Топливный насос, топливные форсунки |
| 3 | ОСТАНОВИТЬ ЗДОРОВЬЕ | 1992–1993: указатели поворота/аварийки/стоп-сигналы, антиблокировочная система тормозов (ABS), тормоз – блокировка переключения передач (BTSI); 1994–1995: Аварийная сигнализация/стоп-сигналы |
| 4 | CTSY | Замки с электроприводом, зеркала с электроприводом, прикуриватель |
| 5 | RKE или ПОДУШКА БЕЗОПАСНОСТИ | 1992-1993: Удаленный вход без ключа; 1994–1995: Дополнительные надувные удерживающие устройства |
| 6 | ИНСТ ЛПС | 1992-1993: Подсветка приборной панели; 1994-1995: Затемнение ламп Intenor |
| 7 | ДАТЧИКИ | 1992-1993: Реле обогревателя заднего стекла, звуковой сигнал, датчики, ABS, BTSI, дневные ходовые огни (DRL) (Канада), RKE; 1994-1995: Обогрев заднего стекла, датчики, сигнальные лампы |
| 8 | HORN | 1992-1994: Хорн; 1995: Звуковой сигнал, противотуманные фары |
| 9 | ТРЕВОГА | 1992–1993: Звонок, внутреннее освещение, пассивные ограничители, память радио/часов, RKE; 1994–1995: Звонок, внутреннее освещение, автоматические дверные замки, дистанционное управление замками. |
| 10 | ХТР-А/С | 1992-1993: Обогреватель, кондиционер, АБС, ДХО (Канада), обогреватель блока цилиндров, система контроля плавности хода; 1994–1995: Обогреватель, кондиционер, антиблокировочная система тормозов (ABS), дневные ходовые огни (DRL) (Канада) |
| 11 | РДО ЗАЖИГАНИЕ или RDO | 1992–1993: радио, круиз-контроль, рулевое управление с переменным усилием; 1994: Радио, круиз-контроль; 1995: Радио |
| 12 | TURN | Поворотники |
| 13 | ДР ЛК | Автоматические дверные замки |
| 14 | ХВОСТ ЛПС | Противотуманные фары, задние фонари, габаритные огни, номерной фонарь |
| 15 | WDO | 1992–1993 годы: электростеклоподъемники (автоматический выключатель); 1994–1995: электрические стеклоподъемники, люк на крыше (автоматический выключатель) |
| 16 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители/омыватели ветрового стекла |
| 17 | ERLS | 1992-1993: Система управления двигателем, стартер и система зарядки; 1994–1995: органы управления двигателем, фонари заднего хода. |
| 18 | ДР ФОООН | 1992–1993 годы: не использовался; 1994–1995: Автоматическая разблокировка Doot (удалить, чтобы отключить) |
| 19 | FTP | Flash-to-Pass (США) |
| 20 | ACC | Антенна на заднем стекле, сиденья с электроприводом, настоящий Window Delogger, люк с электроприводом (автоматический выключатель) |
| 21 | ВОЗДУШНАЯ ПОДУШКА | 1992–1993 годы: не использовался; 1994–1995: Дополнительные надувные удерживающие устройства |
| 22 | Зажигание ECM или PCM | Модуль управления двигателем/трансмиссией, система зажигания |
| 23 | КРУИЗ | 1992–1994 годы: не использовался; 1995: Круиз-контроль |
| 24 | HDLP | 1992-1993: Фары, ДХО (Канада) (автоматический выключатель); 1994–1995: Фары (автоматический выключатель) |

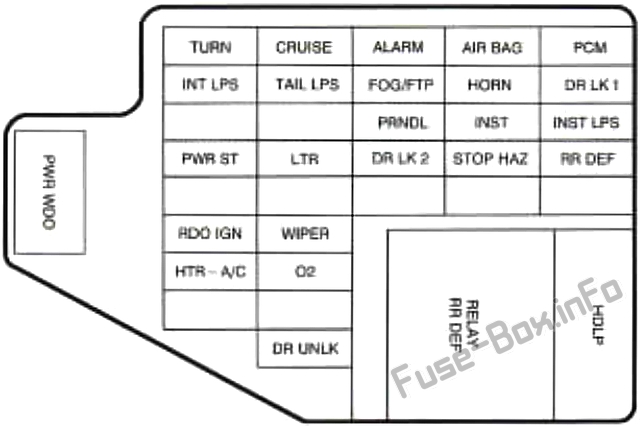

Схема блока предохранителей (1996, 1997, 1998)
| Name | Описание |
|---|---|
| PWR WDO | Стеклоподъемник (автоматический выключатель) |
| TURN | Лампы указателей поворота |
| INT ЛПС | Модуль сигнализации (подсветка входа, предупреждающие звуковые сигналы, потолочные лампы, лампы для карт / чтения, лампа перчаточного ящика, лампа багажника, радио, зеркала с электроприводом), антиблокировочная система тормозов, рулевое управление с переменным усилием, дистанционный вход без ключа (1996 г.) |
| PWR ST | Сиденье с электроприводом |
| РДО ЗАЖИГАНИЕ | Радио |
| ХТР-А/С | Вентилятор отопителя/кондиционера, дневные ходовые огни, автоматическое управление лампами |
| КРУИЗ | Круиз-контроль |
| ХВОСТ ЛПС | Габаритные огни, Задние фонари, Боковые габаритные огни, Лампы номерного знака, Подсветка приборной панели, Подкапотная лампа, Предупреждающая сигнализация фар |
| LTR | Прикуриватель, дополнительная розетка |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочистители/омыватели ветрового стекла |
| O2 | Датчики кислорода с подогревом |
| ДР ФОООН | Автоматическая разблокировка дверей |
| ТРЕВОГА | Автоматическая трансмиссия, автоматическая разблокировка дверей, модуль сигнализации (подсветка входа, предупреждающие звуковые сигналы), контроль тяги, делоггер заднего стекла, дистанционное управление замком |
| ВОГ/ФТП | Противотуманные фары |
| PRNDL | Комбинация приборов, компьютер трансмиссии, соленоид парковочной блокировки, электронный PRNDL |
| ДР ЛК 2 | Дверные замки |
| ВОЗДУШНАЯ ПОДУШКА | Подушка безопасности — мощность |
| HORN | Звуковой сигнал, мощность сервисного инструмента |
| INST | Приборный щиток |
| ОСТАНОВИТЬ ЗДОРОВЬЕ | Стоп-сигналы, аварийная сигнализация, антиблокировочная система тормозов |
| PCM | Модуль управления силовым агрегатом |
| ДР ЛК 1 | Дверные замки, дистанционное управление замками (1997) |
| ИНСТ ЛПС | Подсветка приборной панели, противотуманные фары |
| RR DEF | Обогрев заднего стекла |
| HDLP | Фары, дневные ходовые огни (автоматический выключатель) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

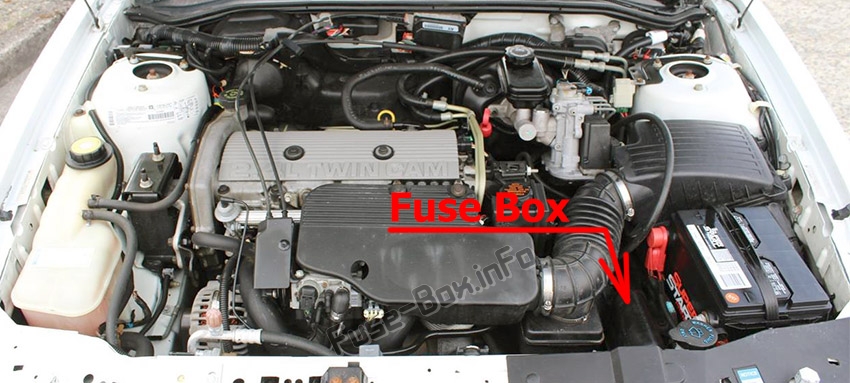

Расположение блока предохранителей
Он расположен со стороны водителя в моторном отсеке, рядом с аккумулятором (1996-1998 гг.).

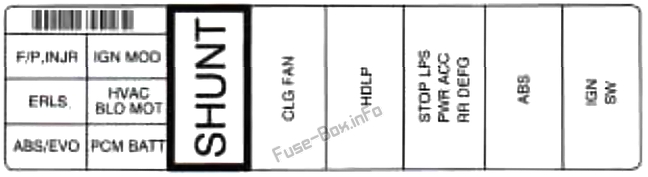

Схема блока предохранителей (1996-1998 гг.)
| Name | Описание |
|---|---|
| Ж/П, ИНЖ | Топливный насос, топливные форсунки |
| ERLS | Фонари заднего хода, клапан продувки адсорбера, рециркуляция отработавших газов, автоматическая коробка передач, блокировка переключения передач между тормозами, антиблокировочная система тормозов, рулевое управление с переменным усилием, компрессор кондиционера, соленоид парковочной блокировки |
| ABS | Соленоиды антиблокировочной системы тормозов, рулевое управление с переменным усилием |
| МОД ЗАЖИГАНИЯ | Система зажигания |
| БЛОКИРОВКА ОВКВ | Отопитель/кондиционер воздуха — мощный вентилятор, генератор — датчик напряжения |
| ПКМ БАТТ | Компьютер силового агрегата |
| КЛГ ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя |
| HDLP | Цепи освещения |
| СТОП LPS PWR ACC RR DEFG | Блок питания, цепи стоп-сигналов, обогреватель заднего стекла |
| ABS | Антиблокировочная система тормозов, регулируемое рулевое управление Эллорта |
| ПО IGN | Цепи зажигания |
