Предохранители и реле Oldsmobile Alero (1999-2004)
Схемы относятся к указанным годам и вариантам Oldsmobile Alero (1999-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.
Схема предохранителей Oldsmobile Alero 1999-2004 гг.
Предохранитель прикуривателя (розетка):№34 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

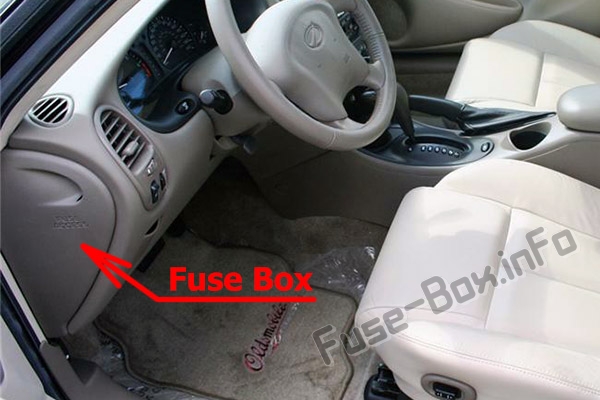

Блок предохранителей на приборной панели №1
Блок предохранителей расположен на краю приборной панели со стороны водителя за крышкой.

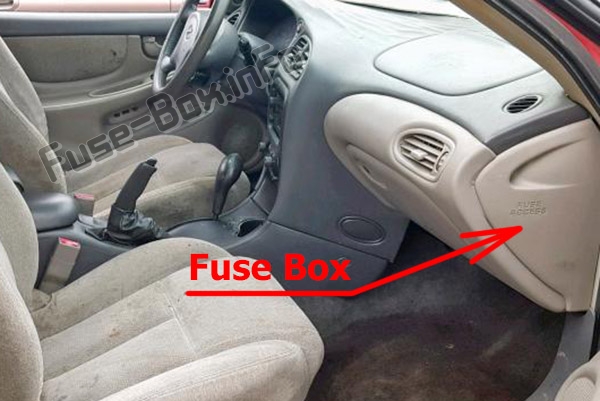

Блок предохранителей на приборной панели №2
Он расположен на краю приборной панели со стороны пассажира за крышкой.

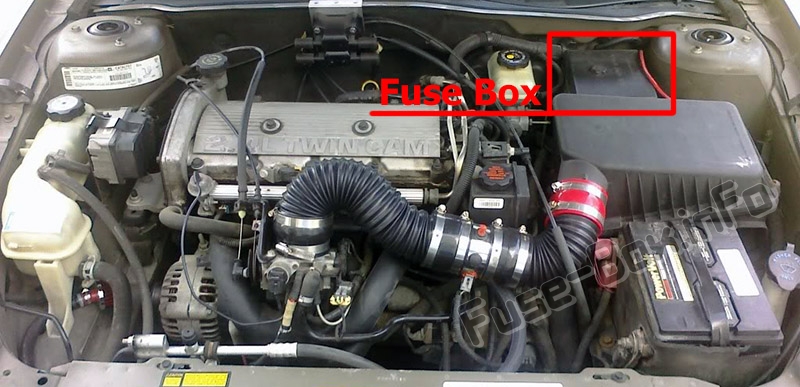

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
1999, 2000

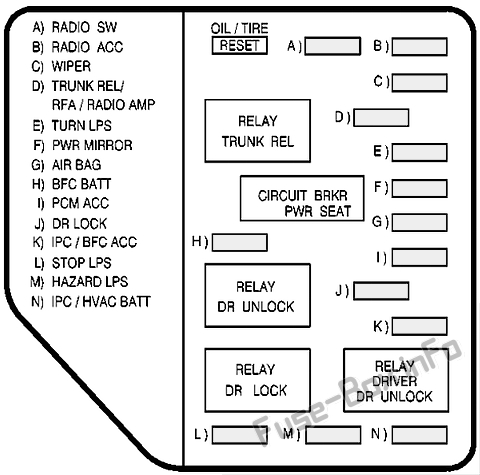

Блок предохранителей в салоне №1
| # | Name | Описание |
|---|---|---|
| A | РАДИО ПЕРЕКЛЮЧАТЕЛЬ | Радиопереключатели на руле |
| B | РАДИО АСС | Радио |
| C | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Электродвигатель стеклоочистителя, насос омывателя |
| D | БАГАЖНИК REL/RFA/ РАДИОУСИЛИТЕЛЬ | Реле/двигатель открывания багажника, RKE, аудиоусилитель |
| E | ПОВОРОТ ЛПС | Лампы указателей поворота |
| F | ЗЕРКАЛО | Зеркала с электроприводом |
| G | ВОЗДУШНАЯ ПОДУШКА | Подушки безопасности |
| H | БФК БАТТ | Боди-компьютер (BFC) |
| I | ПКМ АСС | PCM |
| J | ДР ЛОК | Двигатели дверных замков |
| K | IPC/BFC ACC | Кластер, боди-компьютер (BFC) |
| L | СТОП ЛПС | Стоп-сигналы |
| M | ОПАСНОСТЬ ЛПС | Аварийные огни |
| N | ПК/ОВКВ БАТТ | Головка HVAC, кластер, разъем канала передачи данных |
| СИЛОВОЕ СИДЕНЬЕ | Сиденья с электроприводом (автоматический выключатель) |

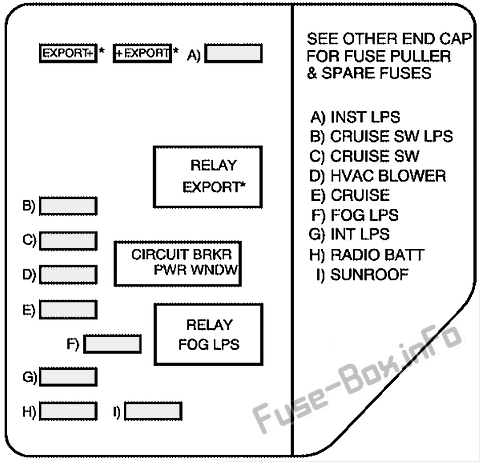

Блок предохранителей в салоне №2
| # | Name | Описание |
|---|---|---|
| A | ИНСТ ЛПС | Затемнение лампы салона |
| B | КРУИЗ SW LPS | Лампы переключателя круиз-контроля на рулевом колесе |
| C | КРУИЗ SW | Переключатели круиз-контроля на рулевом колесе |
| D | ВОЗДУХОДУВКА ОВКВ | Двигатель вентилятора ОВКВ |
| E | КРУИЗ | Круиз-контроль |
| F | ВОГ ЛПС | Противотуманные фары |
| G | INT ЛПС | Лампы для салона красоты |
| H | РАДИО БАТТ | Радио, спутниковое радио XM / DAB |
| I | ЛЮК | Люк с электроприводом |
| PWR WNDW | Электрические стеклоподъемники (автоматический выключатель) | |
| ВОГ ЛПС | Противотуманные фары (реле) |

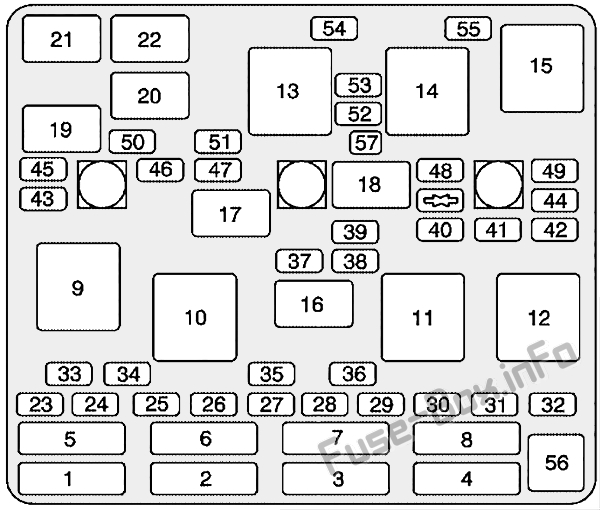

Блок предохранителей в моторном отсеке
| № | Описание |
|---|---|
| Макси-предохранители: | |
| 1 | Выключатель зажигания |
| 2 | Левый электрический центральный электропривод сидений, зеркала с электроприводом, дверные замки, открывание багажника, аудиоусилитель, дистанционное управление замком |
| 3 | Левые электрические центральные стоп-сигналы, аварийная сигнализация, блок управления функциями кузова, приборная панель, система климат-контроля |
| 4 | Правая электрическая центральная противотуманная фара, радио, блок управления функциями кузова, лампы освещения салона |
| 5 | Выключатель зажигания |
| 6 | ВОЗДУХА. |
| 7 | Антиблокировочная система тормозов |
| 8 | Охлаждающий вентилятор №1 |
| Реле: | |
| 9 | Задняя защита от запотевания |
| 10 | ВОЗДУХА. |
| 11 | Антиблокировочная система тормозов |
| 12 | Охлаждающий вентилятор №1 |
| 13 | Вентилятор HVAC (климат-контроль) |
| 14 | Охлаждающий вентилятор №2 |
| 15 | Охлаждающий вентилятор |
| 16 | Компрессор кондиционера |
| 17 | Не используется |
| 18 | Топливный насос |
| 19 | Автоматическое управление освещением |
| 20 | Автоматическое управление освещением |
| 21 | Horn |
| 22 | Дневные ходовые огни |
| Мини-предохранители: | |
| 23-32 | Запасные предохранители |
| 33 | Задняя защита от запотевания |
| 34 | Дополнительные розетки, прикуриватель |
| 35 | Антиблокировочная система тормозов |
| 36 | Антиблокировочная система тормозов, рулевое управление с переменным усилием |
| 37 | Компрессор кондиционера, блок управления функциями кузова |
| 38 | Автоматическая коробка передач |
| 39 | Модуль управления силовым агрегатом |
| 40 | Антиблокировочная система тормозов |
| 41 | Система зажигания |
| 42 | Фонари заднего хода, блокировка переключения передач с тормозом |
| 43 | Horn |
| 44 | Модуль управления силовым агрегатом |
| 45 | Парковочные огни |
| 46 | Система климат-контроля, Кондиционер |
| 47 | Вентиляционный клапан адсорбера, датчики кислорода в выхлопных газах |
| 48 | Топливный насос, форсунки |
| 49 | Генератор |
| 50 | Правая фара |
| 51 | Левая фара |
| 52 | Охлаждающий вентилятор №2 |
| 53 | Вентилятор HVAC (климат-контроль) |
| 54 | Не используется |
| 55 | Охлаждающий вентилятор № 2 Земля |
| 56 | Съемник предохранителей для мини-предохранителей |
| 57 | Не используется |
2001, 2002, 2003, 2004

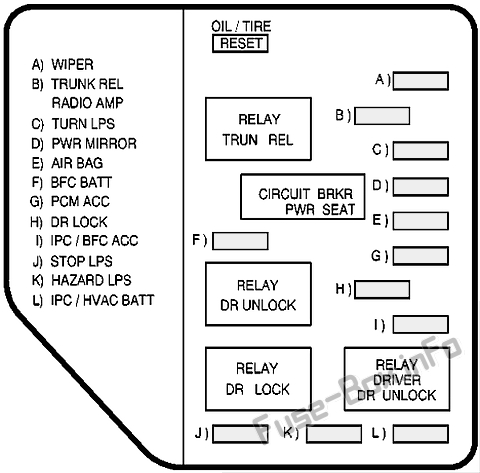

Блок предохранителей в салоне №1
| # | Name | Описание |
|---|---|---|
| A | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Электродвигатель стеклоочистителя, насос омывателя |
| B | ТРАНК РЕЛ/РАДИО УСИЛИТЕЛЬ | Реле открытия багажника/двигатель, аудиоусилитель/RFA |
| C | ПОВОРОТ ЛПС | Лампы указателей поворота |
| D | ЗЕРКАЛО | Зеркала с электроприводом |
| E | ВОЗДУШНАЯ ПОДУШКА | Подушки безопасности |
| F | БФК БАТТ | Боди-компьютер (BFC) |
| G | ПКМ АСС | Модуль управления питанием (PCM) |
| H | ДР ЛОК | Двигатели дверных замков |
| I | IPC/BFC ACC | Кластер, боди-компьютер (BFC) |
| J | СТОП ЛПС | Стоп-сигналы |
| K | ОПАСНОСТЬ ЛПС | Аварийные огни |
| L | ПК/ОВКВ БАТТ | Головка HVAC, кластер, разъем канала передачи данных |
| СИЛОВОЕ СИДЕНЬЕ | Сиденья с электроприводом (автоматические выключатели) | |
| ОТНОШЕНИЕ БАГАЖНИКА | Магистральное реле | |
| ДР РАЗБЛОКИРОВАТЬ | Реле разблокировки двери | |
| ДР ЛОК | Реле дверного замка | |
| ДРАЙВЕР ДР РАЗБЛОКИРОВАТЬ | Реле разблокировки двери водителя |
Блок предохранителей в салоне №2
| # | Name | Описание |
|---|---|---|
| A | ИНСТ ЛПС | Затемнение лампы салона |
| B | КРУИЗ SW LPS | Лампы переключателя круиз-контроля на рулевом колесе |
| C | КРУИЗ SW | Переключатели круиз-контроля на рулевом колесе |
| D | ВОЗДУХОДУВКА ОВКВ | Двигатель вентилятора ОВКВ |
| E | КРУИЗ | Круиз-контроль |
| F | ВОГ ЛПС | Противотуманные фары |
| G | INT ЛПС | Лампы для салона красоты |
| H | РАДИО БАТТ | Радио, спутниковое радио XM / DAB |
| I | ЛЮК | Люк с электроприводом |
| PWR WNDW | Электрические стеклоподъемники (автоматический выключатель) | |
| ВОГ ЛПС | Противотуманные фары (реле) |
Блок предохранителей в моторном отсеке
| № | Применение |
|---|---|
| Макси-предохранители: | |
| 1 | Выключатель зажигания |
| 2 | Правый электрический центр — противотуманные фары, радио, блок управления функциями кузова, лампы освещения салона |
| 3 | Левый электрический центр — стоп-сигналы, аварийная сигнализация, блок управления функциями кузова, приборная панель, система климат-контроля |
| 4 | Антиблокировочная система тормозов |
| 5 | 2001-2002: Замок зажигания 2003-2004: Левый электрический центр — сиденья с электроприводом, зеркала с электроприводом, дверные замки, открывание багажника, аудиоусилитель, дистанционный вход без ключа |
| 6 | Не используется |
| 7 | 2001–2002: Левый электрический центр — сиденья с электроприводом, зеркала с электроприводом, дверные замки, открывание багажника, аудиоусилитель, дистанционный вход без ключа 2003-2004: Замок зажигания |
| 8 | Охлаждающий вентилятор №1 |
| Реле: | |
| 9 | Задняя защита от запотевания |
| 10 | Не используется |
| 11 | 2001-2002: не используется 2003-2004: Стартер (только V6) |
| 12 | Охлаждающий вентилятор №1 |
| 13 | Вентилятор HVAC (климат-контроль) |
| 14 | Охлаждающий вентилятор №2 |
| 15 | Охлаждающий вентилятор |
| 16 | Компрессор кондиционера |
| 17 | Не используется |
| 18 | Топливный насос |
| 19 | Автоматическая система фар (автоматическое управление светом) |
| 20 | Автоматическая система фар (автоматическое управление светом) |
| 21 | Horn |
| 22 | Дневные ходовые огни (ДХО) |
| Мини-предохранители: | |
| 23-32 | Запасные предохранители |
| 33 | Задняя защита от запотевания |
| 34 | Дополнительные розетки, прикуриватель |
| 35 | 2001-2002: не используется 2003-2004: Генератор |
| 36 | Не используется |
| 37 | Компрессор кондиционера, блок управления функциями кузова |
| 38 | Автоматическая коробка передач |
| 39 | Модуль управления силовым агрегатом (PCM) |
| 40 | 2001–2002: антиблокировочная система тормозов (ABS), рулевое управление с регулируемым усилием 2003-2004: Антиблокировочная система тормозов (АБС) |
| 41 | Система зажигания |
| 42 | Фонари заднего хода, блокировка переключения передач с тормозом |
| 43 | Horn |
| 44 | PCM |
| 45 | Парковочные огни |
| 46 | Система климат-контроля, Кондиционер |
| 47 | Вентиляционный клапан адсорбера, датчики кислорода в выхлопных газах |
| 48 | Топливный насос, форсунки |
| 49 | 2001-2002: Генератор 2003-2004: не используется |
| 50 | Правая фара |
| 51 | Левая фара |
| 52 | Охлаждающий вентилятор №2 |
| 53 | Вентилятор HVAC (климат-контроль) |
| 54 | 2001-2002: не используется 2003-2004: Кривошип (только V6) |
| 55 | Охлаждающий вентилятор № 2 Земля |
| 56 | Съемник предохранителей для мини-предохранителей |
| 57 | Не используется |
