Предохранители и реле Oldsmobile Aurora (1997-1999)

Схемы относятся к указанным годам и вариантам Oldsmobile Aurora (1997-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.

Схема предохранителей Oldsmobile Aurora 1997-1999 гг.

Предохранитель прикуривателя (розетки) в Oldsmobile Aurora Предохранитель №26 в блоке предохранителей панели приборов.

Оглавление

Блок предохранителей панели приборов

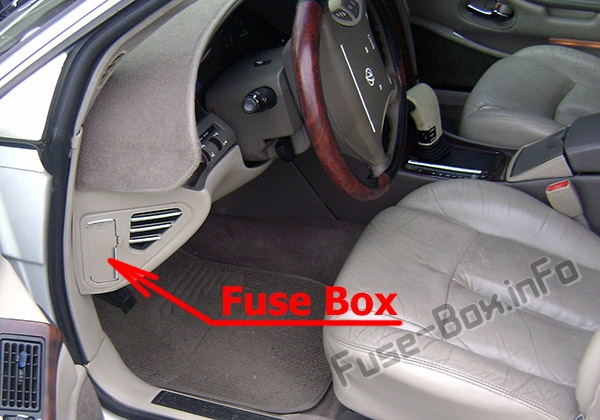

Расположение блока предохранителей

Блок предохранителей расположен со стороны водителя на приборной панели за крышкой. Расположение блока предохранителей

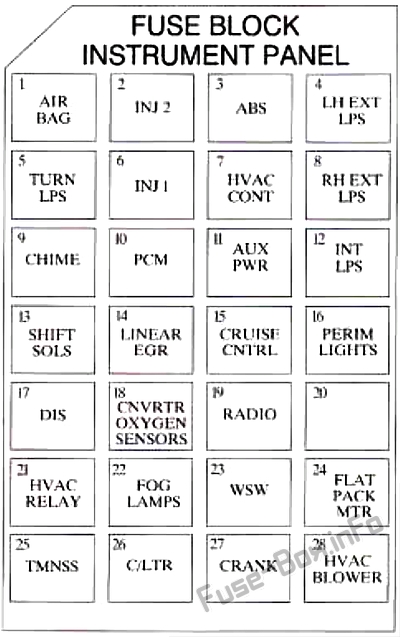

Схема блока предохранителей

Назначение предохранителей в панели приборов

№	Описание
1	Дополнительная надувная удерживающая система (подушка безопасности)
2	Форсунки
3	Антиблокировочная тормозная система
4	Левые наружные фонари
5	Лампы указателей поворота
6	Форсунки
7	Климат-контроль
8	Правые наружные лампы
9	Звонок (зажигание 1), набор памяти
10	Модуль управления силовым агрегатом, VATS PASS-Key II
11	Вспомогательная мощность
12	Внутренние лампы
13	Соленоиды переключения передач
14	Линейная система рециркуляции отработавших газов
15	Круиз-контроль
16	Освещение по периметру
17	Информационный центр для водителей
18	Датчики кислорода преобразователя
19	Радио
20	Не используется
21	Реле климат-контроля
22	Противотуманные фары
23	Дворники
24	Плоский двигатель
25	ТМНСС
26	Зажигалка
27	Кривошип, модуль подушки безопасности
28	Вентилятор климат-контроля

Блоки предохранителей в заднем отсеке

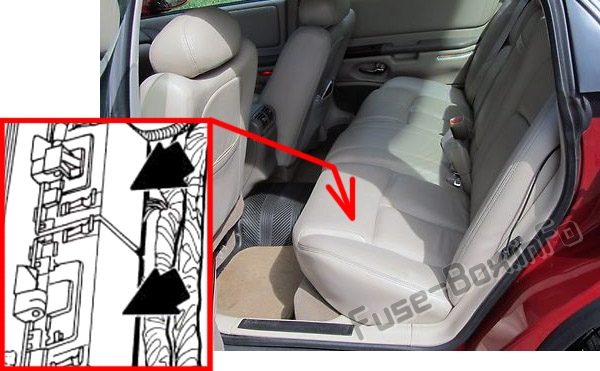

Расположение блока предохранителей

Два ящика расположены под задним сиденьем со стороны водителя. Расположение блока предохранителей

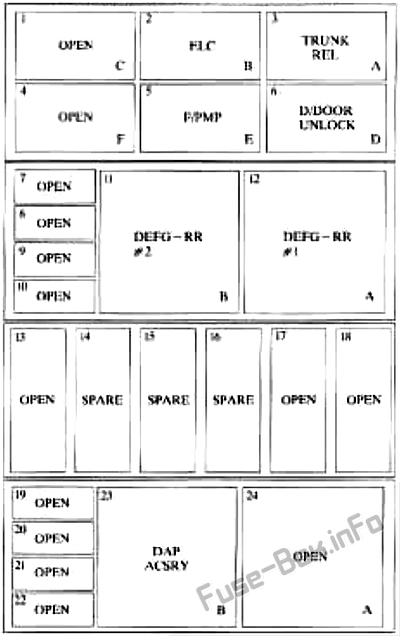

Схема блока предохранителей (слева)

Назначение предохранителей в заднем блоке предохранителей - слева

№	Описание
1	Не используется
2	Электронное реле контроля уровня
3	Реле открытия багажника
4	Не используется
5	Реле топливного насоса
6	Реле разблокировки двери водителя
7-10	Не используется
11	Реле обогревателя заднего стекла (верхняя зона)
12	Реле заднего обогревателя (нижняя зона)
13	Не используется
14	Запасной
15	Запасной
16	Запасной
17-22	Не используется
23	Прямое питание вспомогательного оборудования — вспомогательное реле
24	Не используется

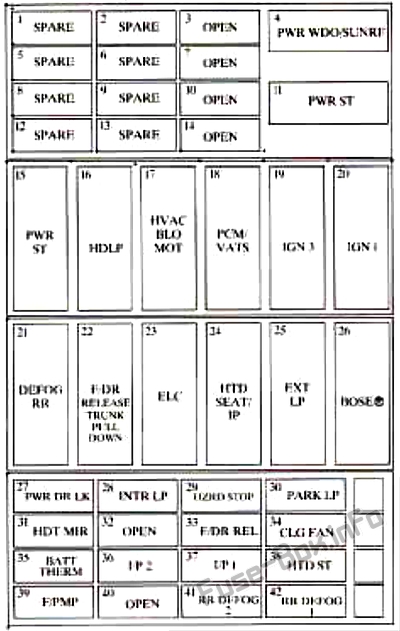

Схема блока предохранителей (справа)

Назначение предохранителей в заднем блоке предохранителей - справа

№	Описание
1, 2	Запасной
3	Не используется
4	Прерыватель - электрические стеклоподъемники, люк на крыше
5, 6	Запасной
7	Не используется
8, 9	Запасной
10	Не используется
11	Выключатель - Сиденье с электроприводом
12, 13	Запасной
14	Не используется
15	Сиденье с электроприводом
16	Выключатель - Фары
17	Двигатель вентилятора ОВКВ
18	Модуль управления силовым агрегатом, PASS-Key II
19	Зажигание 3
20	Зажигание 1
21	Задний обогреватель
22	Отпирание крышки багажника и топливного бака и опускание багажника
23	Электронный контроль уровня
24	Сиденье с подогревом, приборная панель
25	Наружные светильники
26	Стереосистема Bose (опция)
27	Замки с электроприводом
28	Внутренние лампы
29	Аварийные огни, стоп-сигналы
30	Парковочные огни
31	Наружное зеркало с подогревом
32	Не используется
33	Открытие топливного люка
34	Реле вентилятора охлаждения
35	Батарейный термистор
36	Приборная панель — силовая антенна, дистанционный CD-чейнджер, шасси радио
37	Приборная панель — дистанционный блок питания вспомогательного оборудования, индикатор уровня масла, ALDL
38	Сиденья с подогревом
39	Топливный насос
40	Не используется
41	Задняя защита от запотевания 2
42	Обдув заднего стекла 1

Блок предохранителей в моторном отсеке

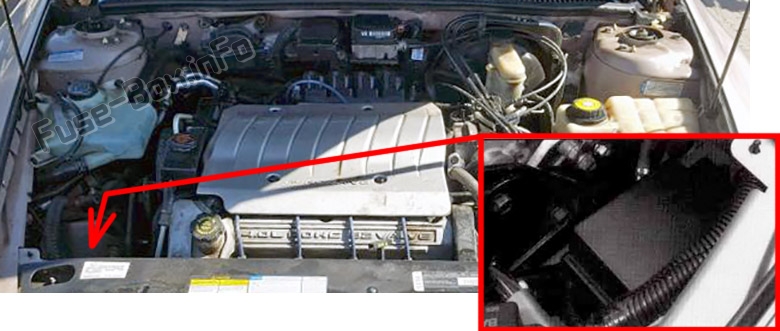

Расположение блока предохранителей

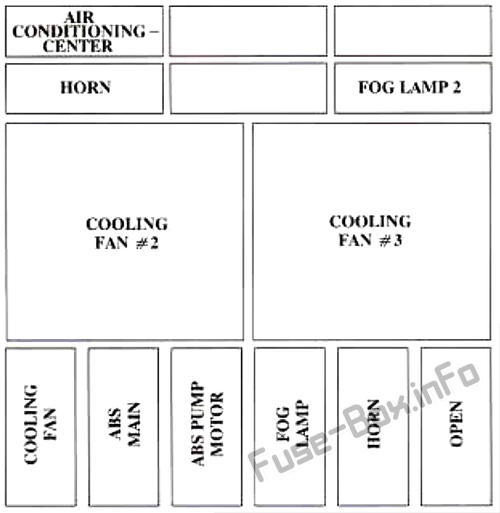

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Описание
1	Центр кондиционирования воздуха
2	Не используется
3	Не используется
4	Horn
5	Не используется
6	Противотуманная фара 2
7	Охлаждающий вентилятор №2
8	Охлаждающий вентилятор №3
9	Охлаждающий вентилятор
10	АБС главный
11	Двигатель насоса АБС
12	Противотуманная фара
13	Horn
14	Не используется
