Предохранители и реле Oldsmobile Aurora (2001-2003)
Схемы относятся к указанным годам и вариантам Oldsmobile Aurora (2001-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.
Схема предохранителей Oldsmobile Aurora 2001-2003 гг.
Предохранители прикуривателя (розетка) в Oldsmobile Aurora Это предохранитель № 65 (сигара) в блоке предохранителей под задним сиденьем и предохранитель № 23 (прикуриватель) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

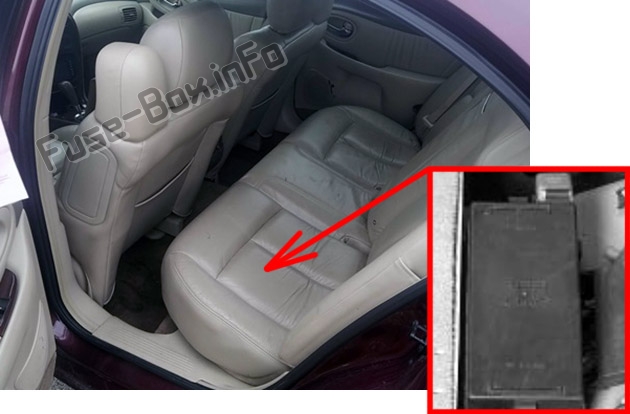

Расположение блока предохранителей
Блок предохранителей находится под задним сиденьем со стороны водителя.
Чтобы получить доступ к аккумуляторной батарее и панелям предохранителей в заднем отсеке, необходимо снять подушку заднего сиденья.

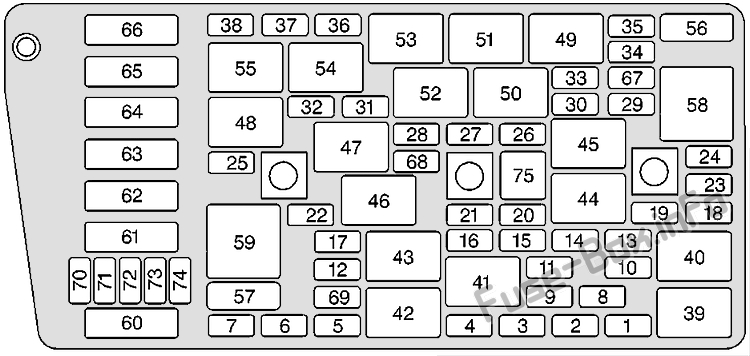

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Топливный насос |
| 2 | Вентилятор ОВКВ |
| 3 | Память |
| 4 | ALDL |
| 5 | Задние противотуманные фары |
| 6 | CD |
| 7 | Модуль двери водителя |
| 8 | Система подушек безопасности |
| 9 | Не используется |
| 10 | Правый стояночный фонарь |
| 11 | Вентиляционный соленоид |
| 12 | Зажигание 1 |
| 13 | Левый стояночный фонарь |
| 14 | Диммер |
| 15 | Не используется |
| 16 | Левое переднее сиденье с подогревом |
| 17 | Не используется |
| 18 | Модуль задней двери |
| 19 | Стоп-сигнал |
| 20 | NSBU |
| 21 | Аудио |
| 22 | Сохраненная мощность вспомогательного оборудования (RAP) |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Модуль пассажирской двери |
| 26 | Body |
| 27 | Внутренние лампы |
| 28 | Не используется |
| 29 | Выключатель зажигания |
| 30 | Не используется |
| 31 | Правое переднее сиденье с подогревом |
| 32 | Не используется |
| 33 | HVAC |
| 34 | Зажигание 3 Задний |
| 35 | Антиблокировочная тормозная система (АБС) |
| 36 | Сигнал поворота/опасность |
| 37 | Аккумулятор ОВКВ |
| 38 | Диммер |
| 56 | Сиденья с электроприводом (автоматический выключатель) |
| 57 | Электрические стеклоподъемники (автоматический выключатель) |
| 60 | Не используется |
| 61 | Задняя защита от запотевания |
| 62 | Не используется |
| 63 | Аудио усилитель |
| 64 | Электронный контроль уровня (ELC) |
| 65 | Сигара |
| 66 | Не используется |
| 67 | Не используется |
| 68 | Не используется |
| 69 | Не используется |
| 70-74 | Запасной |
| 75 | Съемник предохранителей |
| Реле | |
| 39 | Топливный насос |
| 40 | Парковочный фонарь |
| 41 | Зажигание 1 |
| 42 | Задний противотуманный фонарь |
| 43 | Не используется |
| 44 | Park |
| 45 | Задний ход |
| 46 | Сохраненная мощность вспомогательного оборудования (RAP) |
| 47 | Замок топливного бака |
| 48 | Не используется |
| 49 | Зажигание 3 |
| 50 | Открытие дверцы топливного бака |
| 51 | Внутренние лампы |
| 52 | Освобождение багажника |
| 53 | Передние плафоны освещения |
| 54 | Не используется |
| 55 | Электронный контроль уровня (ELC) |
| 58 | Сигара |
| 59 | Задний обогреватель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

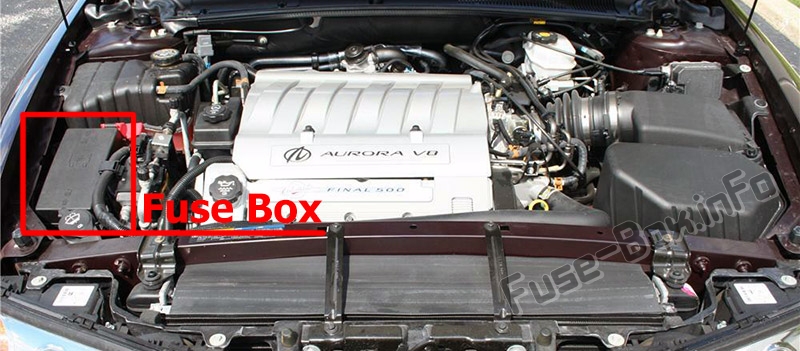

Расположение блока предохранителей

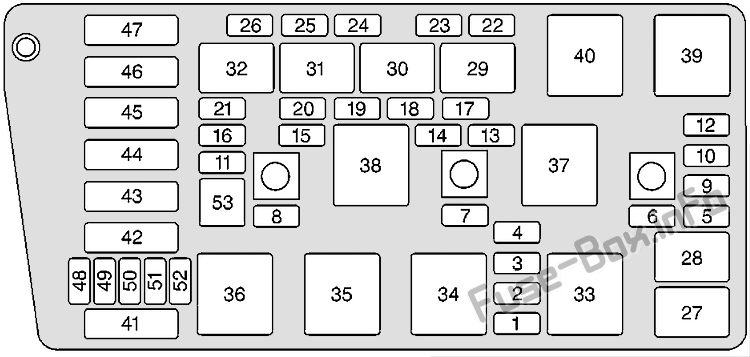

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | Аксессуар |
| 3 | Дворники |
| 4 | Не используется |
| 5 | Левая фара ближнего света |
| 6 | Правая фара ближнего света |
| 7 | Приборная доска |
| 8 | Батарея модуля управления силовым агрегатом |
| 9 | Правая фара дальнего света |
| 10 | Левая фара дальнего света |
| 11 | Зажигание 1 |
| 12 | Не используется |
| 13 | Трансмиссия |
| 14 | Круиз-контроль |
| 15 | Система прямого зажигания |
| 16 | Банк форсунок №2 |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Зажигание модуля управления силовым агрегатом |
| 20 | Датчик кислорода |
| 21 | Банк форсунок №1 |
| 22 | Вспомогательная мощность |
| 23 | Зажигалка |
| 24 | Противотуманные фары/дневные ходовые огни |
| 25 | Horn |
| 26 | Муфта кондиционера |
| 41 | Стартер (Максибрейкер) |
| 42 | AIR |
| 43 | ABS |
| 44 | Воздушный насос Б |
| 45 | Воздушный насос А |
| 46 | Охлаждающий вентилятор 2 |
| 47 | Охлаждающий вентилятор 1 |
| 48 | Запасной |
| 49 | Не используется |
| 50 | Не используется |
| 51 | Не используется |
| 52 | Не используется |
| 53 | Съемник предохранителей |
| Реле | |
| 27 | Фара дальнего света |
| 28 | Фара ближнего света |
| 29 | Противотуманные фары |
| 30 | Дневные ходовые огни |
| 31 | Horn |
| 32 | Муфта кондиционера |
| 33 | Соленоид ОВКВ |
| 34 | Аксессуар |
| 35 | Воздушный насос |
| 36 | Стартер 1 |
| 37 | Охлаждающий вентилятор |
| 38 | Зажигание 1 |
| 39 | Последовательный/параллельный вентилятор охлаждения |
| 40 | Охлаждающий вентилятор 1 |
