Предохранители и реле Oldsmobile Bravada (1999-2001)
Схемы относятся к указанным годам и вариантам Oldsmobile Bravada (1999-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.
Схема предохранителей Oldsmobile Bravada 1999-2001 гг.
Предохранитель прикуривателя (розетка) в Oldsmobile Bravada Это предохранитель №2 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

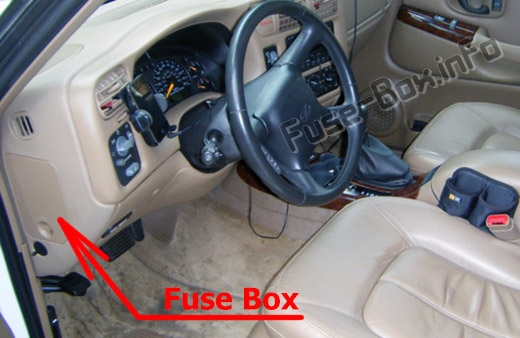

Расположение блока предохранителей
Блок предохранителей расположен со стороны водителя на приборной панели.

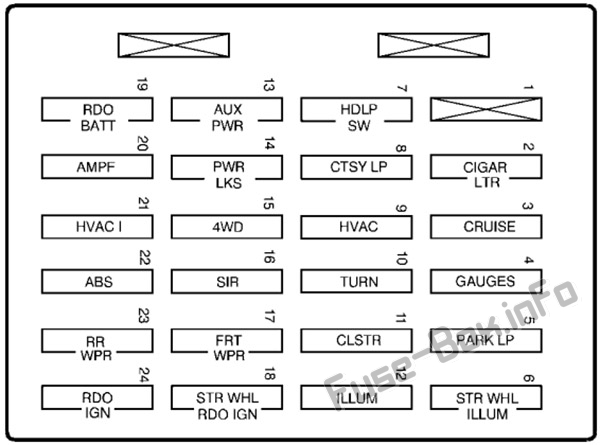

Схема блока предохранителей
| № | Описание |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Не используется |
| 2 | Прикуриватель, разъем канала передачи данных |
| 3 | Модуль и переключатель круиз-контроля, модуль управления кузовным оборудованием, подогрев сидений |
| 4 | Приборы, блок управления кузовным оборудованием, приборная панель |
| 5 | Габаритные огни, переключатель стеклоподъемников, блок управления кузовным оборудованием, лампа пепельницы |
| 6 | Радиоуправление на руле |
| 7 | Переключатель фар, блок управления кузовным оборудованием, реле фар |
| 8 | Лампы освещения салона, защита от разрядки аккумулятора |
| 9 | Не используется |
| 10 | Сигнал поворота |
| 11 | Комбинация приборов, модуль управления двигателем |
| 12 | Внутреннее освещение |
| 13 | Вспомогательная мощность |
| 14 | Силовые замки Мотор |
| 15 | Переключатель 4WD, органы управления двигателем (VCM, PCM, трансмиссия) |
| 16 | Дополнительные надувные удерживающие устройства |
| 17 | Передний стеклоочиститель |
| 18 | Радиоуправление на руле |
| 19 | Радио, Аккумулятор |
| 20 | Усилитель |
| 21 | HVAC I (автоматический), Датчики HVAC (автоматический) |
| 22 | Антиблокировочная система тормозов |
| 23 | Задний стеклоочиститель |
| 24 | радио, зажигание |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

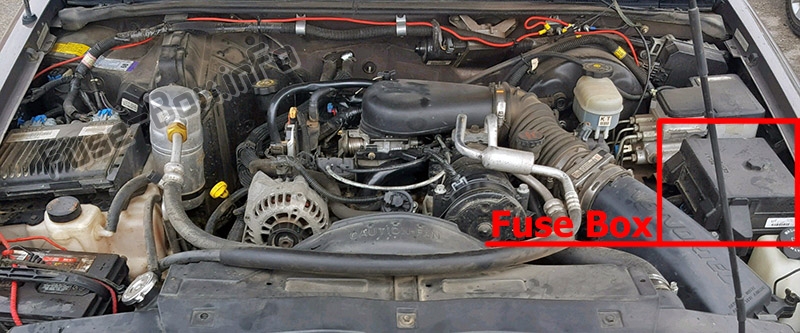

Расположение блока предохранителей

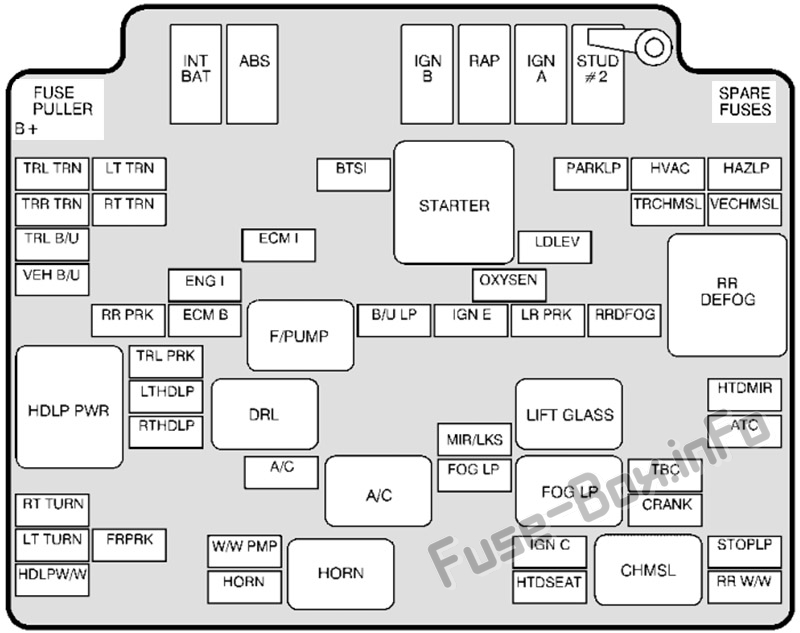

Схема блока предохранителей
| Name | Описание |
|---|---|
| TRL TRN | Левый поворот трейлера |
| ТРН ТРН | Прицеп правый поворот |
| ТРЛ Б/У | Фонари заднего хода прицепа |
| ВЭХ Б/У | Фонари заднего хода автомобиля |
| ПОВОРОТ РТ | Передний правый указатель поворота |
| LT ПОВОРОТ | Левый указатель поворота спереди |
| HDLP ж/б | Не используется |
| ЛТ РНН | Левый указатель поворота сзади |
| РТ РН | Задний указатель правого поворота |
| РР ПРК | Правые задние габаритные огни |
| ТРЛ ПРК | Габаритные огни прицепа |
| LT HDLP | Левая фара |
| РТ HDLP | Правая фара |
| ФР ПРК | Передние стояночные огни |
| ИНТ БАТ | Питание блока предохранителей I/P |
| РУС I | Датчики/соленоиды двигателя, MAF, CAM, PURGE, VENT |
| ЭБУ В | Модуль управления двигателем, модуль топливного насоса, давление масла |
| ABS | Антиблокировочная тормозная система |
| ЕСМ I | Форсунки модуля управления двигателем |
| A/C | Кондиционирование воздуха |
| В/В ПМП | Не используется |
| HORN | Horn |
| BTSI | Блокировка переключения передач и тормоза |
| Б/У ЛП | Резервные лампы |
| IGN Б | Подача колонки, IGN 2, 3, 4 |
| RAP | Сохраненная мощность аксессуаров |
| ЛД ЛЕВ | Не используется |
| ОКСИСЕН | Датчик кислорода |
| ИГН Э | Двигатель |
| МИР/ЛКС | Зеркала, Дверные замки |
| ФОГ ЛП | Противотуманные фары |
| IGN А | Запуск и зарядка IGN 1 |
| ШПИЛЬКА №2 | Подача аксессуаров, электрический тормоз |
| ПАРК ЛП | Парковочные огни |
| ЛР ПРК | Левые задние габаритные огни |
| ИГН С | Соленоид стартера, топливный насос, PRNDL |
| HTDSEAT | Сиденье с подогревом |
| HVAC | Система вентиляции и кондиционирования |
| ТРЧМСЛ | Стоп-сигнал в центре прицепа |
| РРДФОГ | Задний обогреватель |
| TBC | Компьютер кузова грузовика |
| РУКОЯТКА | Переключатель сцепления, переключатель НСБУ |
| HAZLP | Аварийные огни |
| ВЕЧМСЛ | Высоко установленный стоп-сигнал в центре автомобиля |
| HTDMIR | Зеркало с подогревом |
| ATC | Активная раздаточная коробка |
| СТОПЛП | Стоп-сигналы |
| РР Ж/Ж | Стеклоочиститель заднего стекла |
