Предохранители и реле Oldsmobile Bravada (2002-2004)
Схемы относятся к указанным годам и вариантам Oldsmobile Bravada (2002-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.
Схема предохранителей Oldsmobile Bravada 2002-2004 гг.
Предохранитель прикуривателя (розетка) в Oldsmobile Bravada Это предохранитель №13 в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

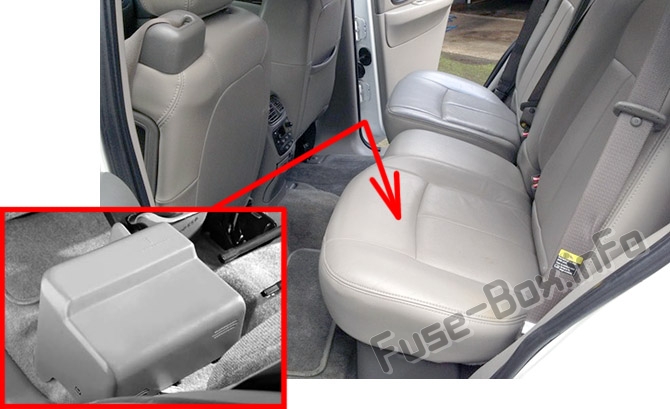

Расположение блока предохранителей
Блок предохранителей находится под задним сиденьем со стороны водителя.

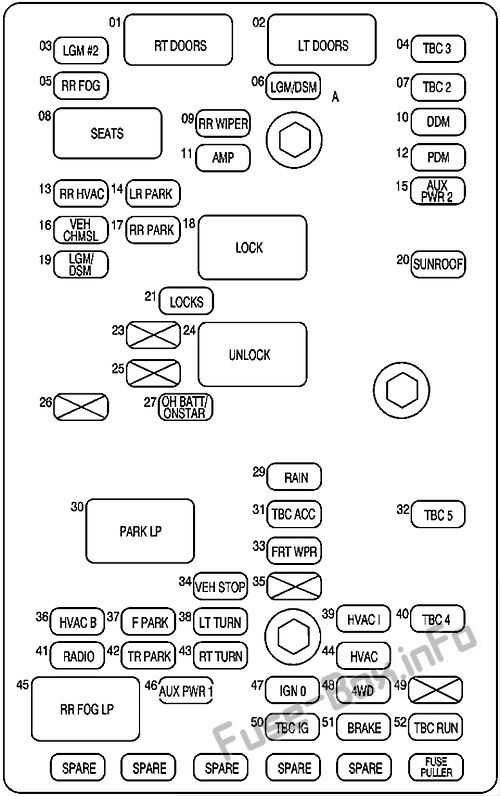

Схема блока предохранителей
| № | Описание |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней/задней двери 2 |
| 04 | Контроллер кузова грузовика 3 (подлежит уточнению 3) |
| 05 | Задние противотуманные фары |
| 06 | 2002-2003: Модуль задней двери/Модуль сиденья водителя (LGM/DSM) 2004: Не используется |
| 07 | Контроллер кузова грузовика 2 (подлежит уточнению 2) |
| 08 | Сиденья с электроприводом |
| 09 | 2002–2003 годы: не используется 2004: Задний дворник |
| 10 | Модуль двери водителя (DDM) |
| 11 | Усилитель (AMP) |
| 12 | Модуль двери пассажира (PDM) |
| 13 | Задний климат-контроль |
| 14 | Левые задние габаритные огни |
| 15 | 2002-2003: Вспомогательная мощность 2 2004: Не используется |
| 16 | Высокорасположенный стоп-сигнал по центру автомобиля (VEH CHMSL) |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | 2002–2003 годы: не используется 2004: Модуль задней двери/Модуль сиденья водителя |
| 20 | Люк на крыше |
| 21 | Lock |
| 23 | Не используется |
| 24 | Разблокировать |
| 25 | Не используется |
| 26 | Не используется |
| 27 | OH Батарея/система OnStar |
| 29 | Дворники Rainsense |
| 30 | Парковочные огни |
| 31 | Аксессуар контроллера кузова грузовика (TBC ACC) |
| 32 | Контроллер кузова грузовика 5 (подлежит уточнению 5) |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Не используется |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | Тепло Вентиляция Кондиционирование воздуха 1 (HVAC 1) |
| 40 | Контроллер кузова грузовика 4 (подлежит уточнению 4) |
| 41 | Радио |
| 42 | Трейлерный парк |
| 43 | Сигнал поворота направо |
| 44 | Тепловентиляция Кондиционирование воздуха (HVAC) |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Не используется |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

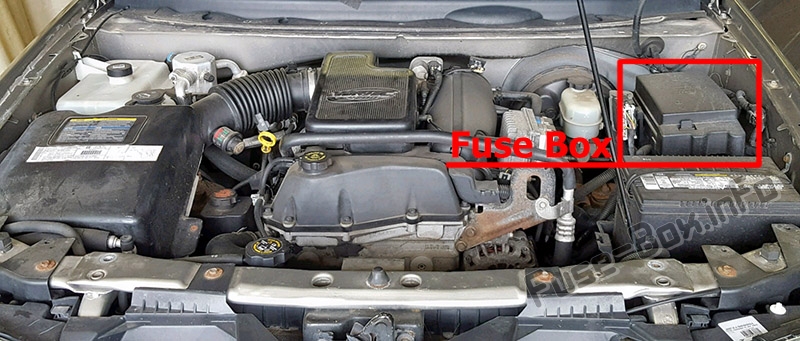

Расположение блока предохранителей

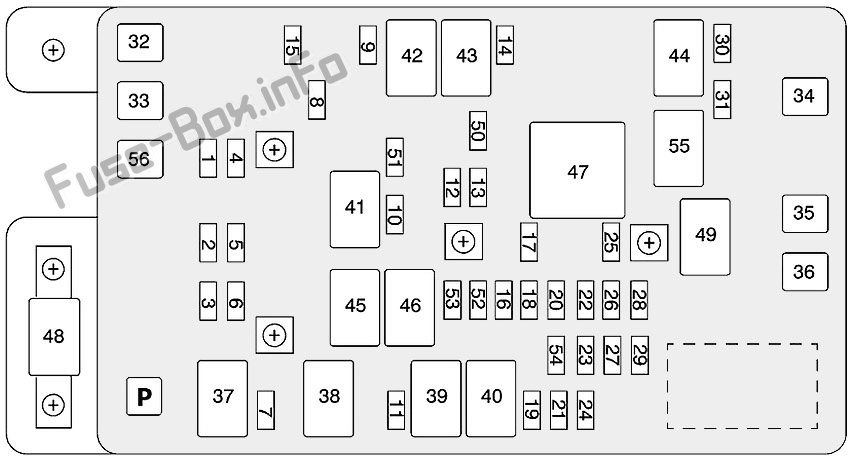

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением (ECAS) |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Омыватель заднего стекла, омыватель фар |
| 8 | Активная раздаточная коробка (ATC) |
| 9 | Омыватель ветрового стекла |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал (ST/LP) |
| 13 | Зажигалка |
| 14 | Катушки зажигания (КАТУШКИ) |
| 15 | 2002–2003: Поездка на пневматической подвеске (RIDE) 2004: Не используется |
| 16 | TBC-зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой (ETC) |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | 2002-2003: Двигатель 1 2004: Резервное копирование |
| 27 | 2002–2003 годы: Резервное копирование 2004: Двигатель 1 |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Датчик кислорода |
| 30 | Кондиционирование воздуха |
| 31 | Контроллер кузова грузовика (TBC) |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 48 | Батарея приборной панели |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | 2004: Электрические регулируемые педали |
| 54 | 2004: А.И.Р. соленоид |
| 56 | 2004: А.И.Р. Насос |
| P | Съемник предохранителей |
| Реле | |
| 37 | Пустой или омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары (HDM) |
| 47 | Стартер |
| 49 | 2004: Электрическая регулируемая педаль |
| 55 | 2004: А.И.Р. соленоид |
