Предохранители и реле Oldsmobile Cutlass (1997-1999)
Схемы относятся к указанным годам и вариантам Oldsmobile Cutlass (1997-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.
Расположение предохранителей Oldsmobile Cutlass 1997-1999 гг.
Предохранитель прикуривателя (розетки) в Oldsmobile Cutlass Это предохранитель №34 в блоке предохранителей моторного отсека.
Оглавление
Блоки предохранителей приборной панели
Блоки предохранителей приборной панели

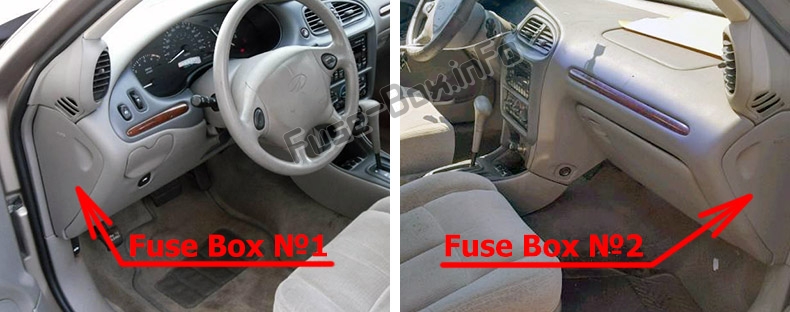

Расположение блока предохранителей
Блоки предохранителей расположены на каждом конце приборной панели (откройте дверцу панели предохранителей, потянув ее на себя).

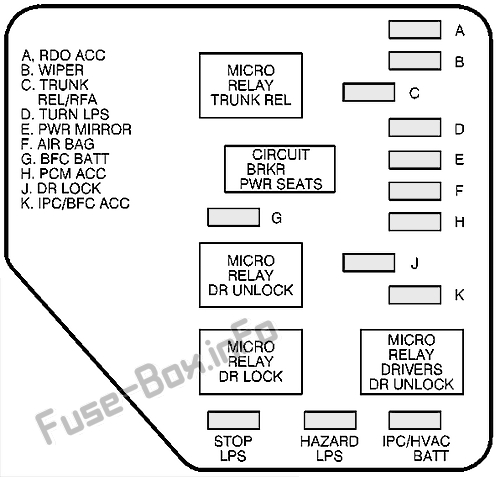

Схема блока предохранителей (слева)
| # | Name | Описание |
|---|---|---|
| A | РДО АСС | Радио |
| B | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Дворники |
| C | ТРАНК РЕЛ/РФА | Открытие багажника и дистанционное управление замком |
| D | ПОВОРОТ ЛПС | Поворотники |
| E | ЗЕРКАЛО | Зеркала с электроприводом |
| F | ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| G | БФК БАТТ | Модуль управления функциями кузова |
| H | ПКМ АСС | Модуль управления силовым агрегатом |
| J | ДР ЛОК | Дверные замки |
| K | IPC/BFC ACC | Модуль управления функциями кузова, приборная панель |
| СТОП ЛПС | Стоп-сигналы | |
| ОПАСНОСТЬ ЛПС | Аварийные огни | |
| ПК/ОВКВ БАТТ | Кластер, климат-контроль | |
| МИКРОРЕЛЕ ТРАНК РЕЛ | Удаленное освобождение магистрали | |
| ЦЕПЬ СИДЕНЬЯ BRKR PWR | Сиденья с электроприводом | |
| МИКРОРЕЛЕ ДР РАЗБЛОКИРОВКИ | Дверные замки | |
| МИКРОРЕЛЕ ДР ЛОК | Дверные замки | |
| ДРАЙВЕРЫ МИКРОРЕЛЕ DR UNLOCK | Не используется |

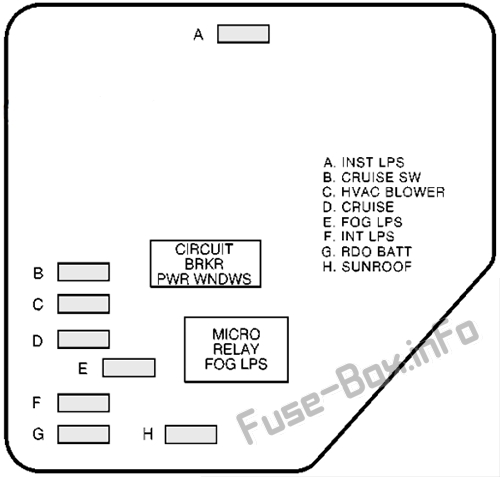

Схема блока предохранителей (справа)
| # | Name | Описание |
|---|---|---|
| A | ИНСТ ЛПС | Подсветка приборной панели, диммер |
| B | КРУИЗ SW | Круиз-контроль |
| C | ВОЗДУХОДУВКА ОВКВ | Система климат-контроля |
| D | КРУИЗ | Круиз-контроль |
| E | ВОГ ЛПС | Противотуманные фары |
| F | INT ЛПС | Лампы освещения салона, блок управления функциями кузова |
| G | РДО БАТТ | Радио |
| H | ЛЮК | Люк на крыше |
| ЦЕПЬ БРКР PWR WNDWS | Электрические стеклоподъемники | |
| МИКРОРЕЛЕ ПРОТИВОТУМАННАЯ LPS | Противотуманные фары |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

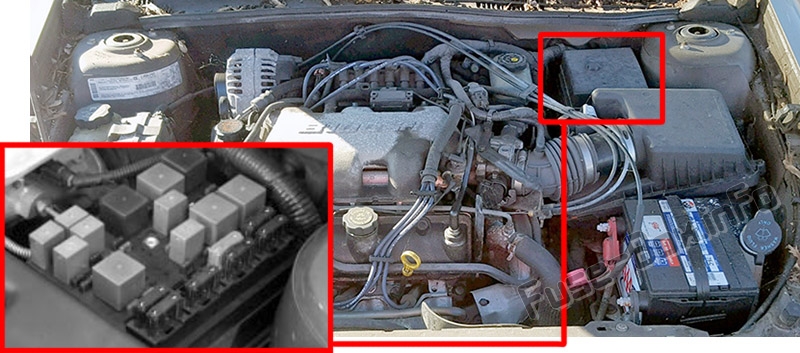

Расположение блока предохранителей

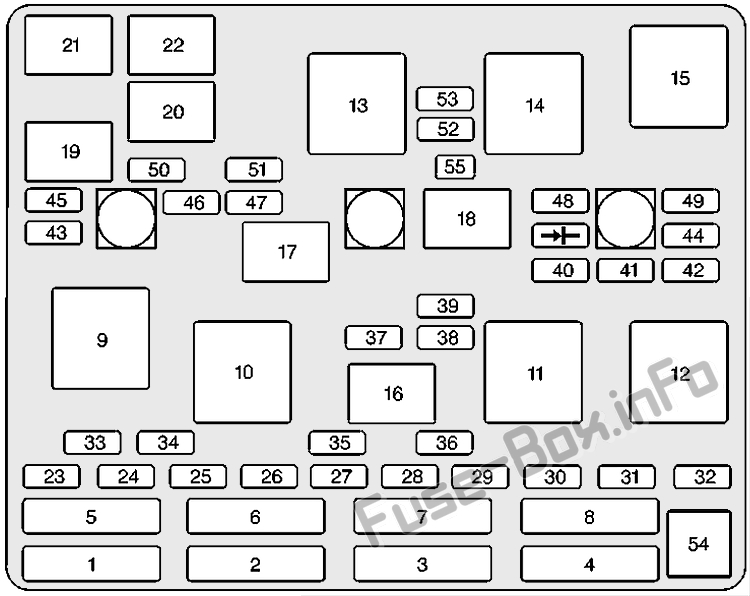

Схема блока предохранителей
| № | Описание |
|---|---|
| Макси-предохранители | |
| 1 | Выключатель зажигания |
| 2 | Левосторонний центральный электропривод сидений, зеркал с электроприводом, дверных замков, открывания багажника и дистанционного управления замком |
| 3 | Левые электрические центральные стоп-сигналы, аварийная сигнализация, блок управления функциями кузова, приборная панель, система климат-контроля |
| 4 | Правые электрические центральные противотуманные фары, радио, блок управления функциями кузова, лампы освещения салона |
| 5 | Выключатель зажигания |
| 6 | Не используется |
| 7 | Антиблокировочная система тормозов |
| 8 | Вентиляторы охлаждения |
| Мини-предохранители | |
| 23-32 | Запасные предохранители |
| 33 | Задняя защита от запотевания |
| 34 | Дополнительные розетки, прикуриватель |
| 35 | Антиблокировочная система тормозов |
| 36 | Антиблокировочная система тормозов |
| 37 | Компрессор кондиционера, блок управления функциями кузова |
| 38 | Автоматическая коробка передач |
| 39 | Модуль управления силовым агрегатом, зажигание |
| 40 | Антиблокировочная система тормозов |
| 41 | Система зажигания |
| 42 | Фонари заднего хода, блокировка переключения передач и тормоза |
| 43 | Horn |
| 44 | Модуль управления силовым агрегатом |
| 45 | Парковочные огни |
| 46 | Обдув заднего стекла, дневные ходовые огни, система климат-контроля |
| 47 | Клапан продувки адсорбера, модуль управления силовым агрегатом, система рециркуляции отработавших газов, датчик кислорода с подогревом |
| 48 | Топливный насос, форсунки |
| 49 | Генератор |
| 50 | Правая фара |
| 51 | Левая фара |
| 52 | Охлаждающий вентилятор |
| 53 | Вентилятор HVAC (климат-контроль) |
| 54 | Съемник предохранителей для мини-предохранителей |
| 55 | Tach Test Point для диагностического тестирования |
| Реле | |
| 9 | Задняя защита от запотевания |
| 10 | Не используется |
| 11 | Антиблокировочная система тормозов |
| 12 | Охлаждающий вентилятор |
| 13 | Вентилятор HVAC (климат-контроль) |
| 14 | Вентиляторы охлаждения |
| 15 | Вентиляторы охлаждения |
| 16 | Компрессор кондиционера |
| 17 | Не используется |
| 18 | Топливный насос |
| 19 | Автоматическое управление освещением |
| 20 | Автоматическое управление освещением |
| 21 | Horn |
| 22 | Дневные ходовые огни |
