Предохранители и реле Oldsmobile Intrigue (2000-2002)

Схемы относятся к указанным годам и вариантам Oldsmobile Intrigue (2000-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.

Схема предохранителей Oldsmobile Intrigue 2000-2002 гг.

Схема предохранителей Oldsmobile Intrigue 2000-2002 гг.

Предохранитель прикуривателя (розетка) в Oldsmobile Intrigue это предохранитель №23 (CIGAR LTR, ДОПОЛНИТЕЛЬНАЯ ПИТАНИЕ) в блоке предохранителей приборной панели.

Блок предохранителей на приборной панели

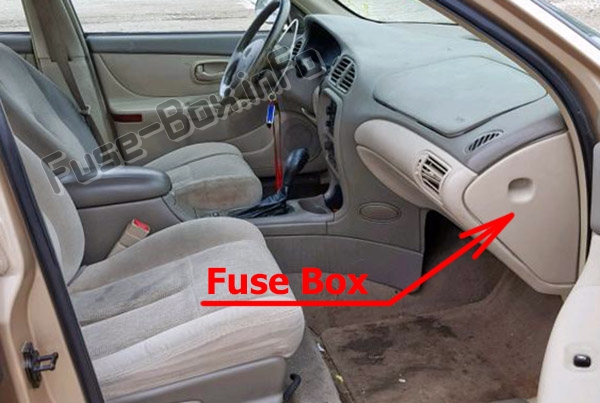

Расположение блока предохранителей

Блок предохранителей расположен со стороны пассажира на приборной панели за крышкой.Расположение блока предохранителей

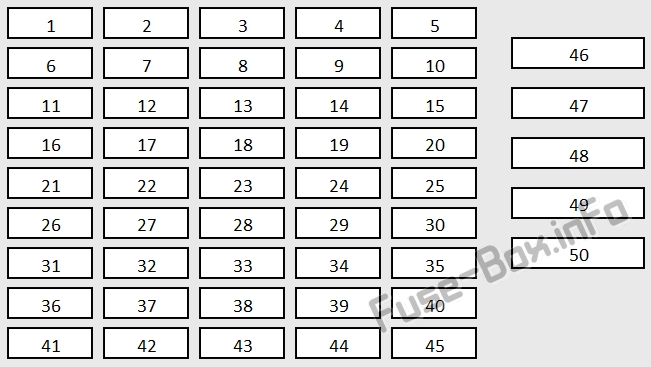

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameОписание
1ПустойНе используется
2СИГНАЛ РУКОЯТКИ BCM, КЛАСТЕРCRANK — комбинация приборов, модуль управления кузовным оборудованием, модуль управления трансмиссией
3ЗЕРКАЛО С ПОДОГРЕВОМ2000: Наружные зеркала заднего вида с подогревом (при наличии)
2001-2002: не используется
4IGN 0: КЛАСТЕРНЫЙ PCM и BCMКомбинация приборов, блок управления силовым агрегатом, блок управления кузовом
5НЕ ИСПОЛЬЗУЕТСЯНе используется
6НИЗКИЙ ВОЗДУХОДУВБлок управления HVAC, двигатель вентилятора
7HVACДвигатель клапана температуры воздуха, блок управления HVAC, блок соленоидов, зеркало компаса
8КРУИЗМодуль круиз-контроля
9ПустойНе используется
10ПустойНе используется
11ПустойНе используется
12BTSIАвтоматическая система управления блокировкой переключения передач
13ПустойНе используется
14ПустойНе используется
15ПустойНе используется
16СИГНАЛЫ ПОВОРОТА, КУКУРУЗА LPSСигналы поворота, поворотники
17ВОЗДУШНАЯ ПОДУШКАСистема подушек безопасности
18КЛАСТЕРКластер панели приборов
19ПустойНе используется
20PCM, BCM, U/H РЕЛЕМодуль управления силовым агрегатом, модуль управления кузовным оборудованием, зажигание/реле под капотом
21РАДИО, HVAC, КЛАСТЕР RFA, КАНАЛ ПЕРЕДАЧИ ДАННЫХРадио, блок управления HVAC, комбинация приборов, модуль дистанционного доступа без ключа, разъем канала передачи данных, усилитель Bose
22BCMМодуль управления кузовом
23CIGAR LTR, ДОПОЛНИТЕЛЬНАЯ ПИТАНИЕВспомогательное питание, прикуриватель, падение мощности
24СИЛОВАЯ АВТОБУС ИНАДВКосметические зеркала, плафоны подсветки приборной панели, лампы отсека приборной панели, плафон освещения багажника, плафон освещения салона и лампы для чтения, зеркало заднего вида с подсветкой I/S
25CD-ЧЕЙНГЕР /
РАДИО УСИЛИТЕЛЬ		2000: Устройство смены картриджей
2001: Не используется
2002: Радио, усилитель
26ВЫСОКАЯ ВОЗДУХОДУВКАРеле высокого вентилятора
27ОПАСНОСТЬПереключатель опасности
28СТОП-ЛАМПЫПереключатель стоп-сигналов
29ДВЕРНЫЕ ЗАМКИРеле дверного замка (внутри блока управления кузовным оборудованием) и внешнее реле замка двери водителя
30ЗЕРКАЛА С ПРИВОДОМЛевые и правые зеркала с электроприводом
31ПРАВОЕ СИДЕНЬЕ С ПОДОГРЕВОМСиденье со стороны пассажира с подогревом
32ЛЕВОЕ СИДЕНЬЕ С ПОДОГРЕВОМСиденье со стороны водителя с подогревом
33ПустойНе используется
34ОНСТАР2000: Не используется
2001–2002: Система ОнСтар
35ПустойНе используется
36ПустойНе используется
37КРАСНАЯ СИЛА WHL ILLUMПодсветка переключателя радио на руле
38ФРТ ПАРК ЛПСПередние габаритные огни, боковые габаритные огни
39ЗАДНИЕ ФОНАРИ, ФОНАРИЗадние фонари, номерные фонари, задние боковые габаритные фонари, задние боковые габаритные фонари
40ЗАТЕМНЕНИЕ ПАНЕЛИЛампы приборной панели с регулируемой яркостью
41ПустойНе используется
42ЩЕТКА СТЕКЛООЧИСТИТЕЛЯПереключатель стеклоочистителя
43ПАДЕНИЕ МОЩНОСТИПадение силы
44РАДИО, КРУИЗ2000-2001: Радио, радиоуправление на руле, переключатели круиз-контроля
2002: Не используется
45ПустойНе используется
Автоматические выключатели:
46ПустойНе используется
47PWR ОКНА, PWR ЛЮК КРЫШИЭлектростеклоподъемники, люк с электроприводом
48ЗАДНИЙ ПРОТИВОТУМАНЗадняя защита от запотевания
49СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ2000: Сиденья с электроприводом, реле топливного люка
2001-2002: Сиденья с электроприводом
50ПустойНе используется

Блок предохранителей в моторном отсеке

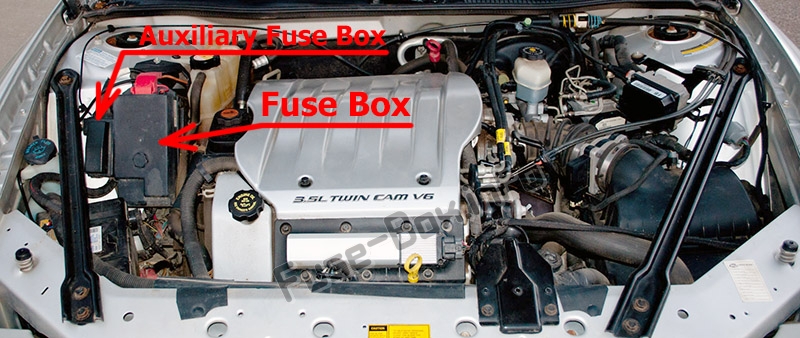

Расположение блока предохранителей

Главный блок предохранителей расположен со стороны пассажира автомобиля. Дополнительный блок предохранителей (California Emissions Underhood Fuse Block — при наличии) расположен рядом с основным блоком.Расположение блока предохранителей

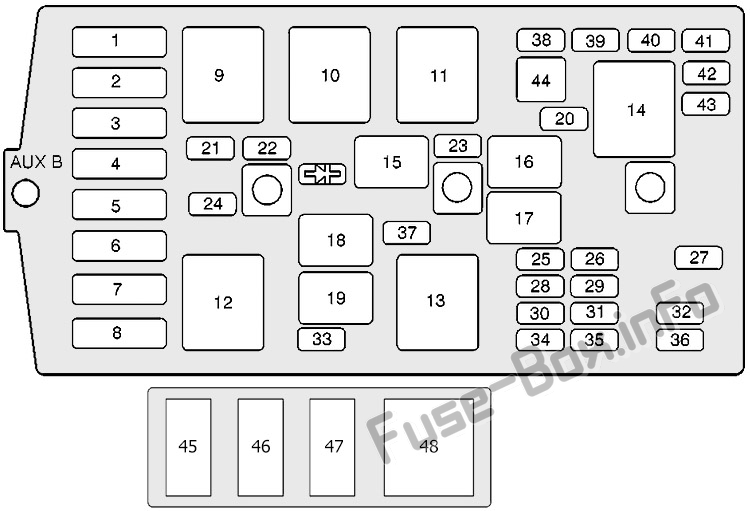

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№Описание
Макси предохранители:
1Вентиляторы охлаждения
2Крэнк
3Сиденья с электроприводом, защита от запотевания сзади, открывание багажника
4Органы управления HVAC, аварийная сигнализация, CHMSL, блок управления кузовным оборудованием, стоп-сигнал, зеркала с электроприводом
5Органы управления HVAC, зеркало компаса, круиз-контроль, лампа PRNDL, модуль управления силовым агрегатом (PCM)
6Вентиляторы охлаждения
7Блок управления кузовным оборудованием, прикуриватель, розетка питания для аксессуаров, CD-чейнджер в багажнике, аудиосистемы, система бесключевого доступа, блок I/P, элементы управления HVAC
8Сигналы поворота, система подушек безопасности, приборная панель, блок управления кузовным оборудованием, стеклоочистители
Мини-реле:
9Вентиляторы охлаждения
10Вентиляторы охлаждения
11Крэнк
12Вентиляторы охлаждения
13Зажигание Основное
14Не используется
Микрореле:
15Компрессор кондиционера
16Horn
17Противотуманные фары
18Не используется
19Топливный насос
Мини предохранители:
20Не используется
21Генератор
22Модуль управления силовым агрегатом
23Компрессор кондиционера
24Не используется
25Топливные форсунки, электронное зажигание
26Соленоид коробки передач
27Horn
28Топливная форсунка, электронное зажигание
29Датчик кислорода
30Устройства PCM/датчики выбросов двигателя
31Противотуманные фары
32Фара (со стороны пассажира)
33Освобождение багажника
34Парковочный фонарь
35Топливный насос
36Фара (со стороны водителя)
37ABS
38-43Запасные предохранители
ДиодДиод компрессора кондиционера
44Съемник предохранителей
Дополнительный блок предохранителей:
45Воздушный насос
46АБС (КЛАПАН АБС)
47АБС (МОТОР АБС)
48Реле воздушного насоса
