Предохранители и реле Oldsmobile Silhouette (1999-2004)
Схемы относятся к указанным годам и вариантам Oldsmobile Silhouette (1999-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Oldsmobile.
Расположение предохранителей Oldsmobile Silhouette 1999-2004 гг.
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «СИГАРА/DLC» (или «CIGAR/DIC/APO FRT»), «RR PWR SCKT» и «FRT PWR SCKT»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

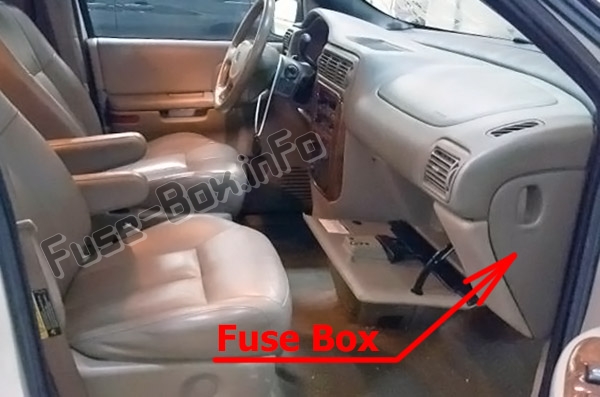

Блок предохранителей расположен со стороны пассажира на приборной панели за крышкой.

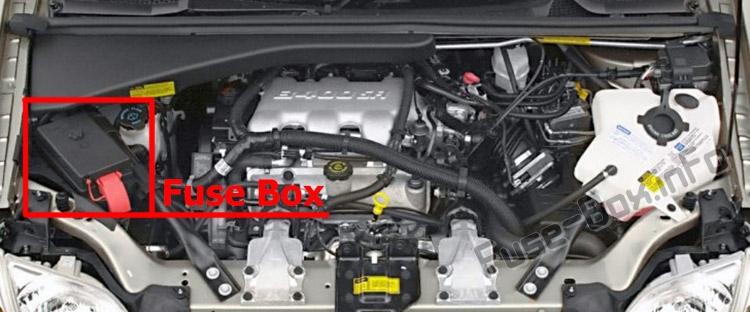

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

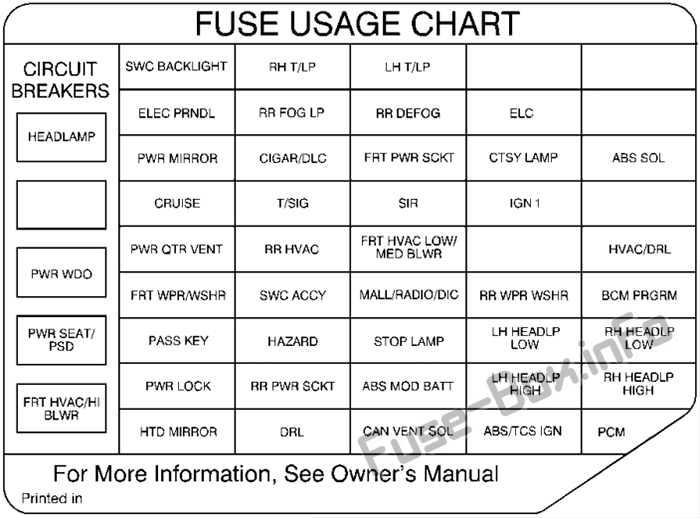

1999
Приборная доска
| Name | Описание |
|---|---|
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ЭЛЕКТРИЧЕСКИЙ ПРНДЛ | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и выключатель |
| PWR QTR ВЕНТИЛЯЦИЯ | Освещение салона и многофункциональный переключатель (переключатель вентиляции) |
| FRT WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| КЛЮЧ ОТ ПАРОЛЯ | Система PASS-Key III |
| БЛОКИРОВКА ПИТАНИЯ | Модуль управления кузовным оборудованием (BCM) |
| ЗЕРКАЛО | Зеркала с подогревом |
| правая Т/ЛП | Не используется |
| RR ФОГ ЛП | Не используется |
| СИГАРА/DLC | Разъем прикуривателя и канала передачи данных (DLC) |
| T/SIG | Переключатель сигнала поворота |
| ОВКВ | Электродвигатель заднего вентилятора, управление задним отопителем-кондиционером, активатор температурной дверцы (сзади) |
| SWC ACCY | Переключатели радиоуправления на рулевом колесе |
| ОПАСНОСТЬ | Переключатель сигнала поворота |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления ДХО |
| левый Т/ЛП | Не используется |
| RR DEFOG | Реле обогревателя заднего стекла, подогрев зеркал |
| FRT PWR SCKT | Корпус штепсельной вилки переднего электрического аксессуара |
| SIR | Модуль управления надувными удерживающими устройствами |
| FRT HVAC LOW/MED BLWR | Управление обогревателем-кондиционером |
| МОЛЛ/РАДИО/ДИК | BCM, информационный дисплей водителя, аудиосистема для пассажиров задних сидений, датчик и реле ELC |
| СТОП-СИГНАЛ | Выключатель стоп-сигнала |
| АБС МОД БАТТ | Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| МОЖЕТ ВЕНТИЛЯЦИОННЫЙ СОЛ | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| ELC | Электронный контроль уровня (ELC) Воздушный компрессор и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | BCM |
| IGN 1 | BCM, модуль привода электронной контрольной лампы управления тормозной системой, комбинация приборов, модуль управления приводом задней боковой двери, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель противотуманных фар/выключатель управления тяговым усилием) и переключатель стоп-сигнала/муфты гидротрансформатора (TCC) |
| RR WPR WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| АБС/TCS ЗАЖИГАНИЕ | Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| АБС СОЛ | Электромагнитный клапан левого и правого переднего тормоза |
| ОВКВ/ДРЛ | Привод воздухозаборника, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА BCM | Модуль управления кузовным оборудованием (BCM) |
| ПРАВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ПРАВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| PCM | ГЛАВНОЕ реле IGN и PCM |
| Автоматические выключатели | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, переключатель освещения фар и приборной панели |
| PWR WDO | Передние электрические стеклоподъемники |
| СИДЕНЬЕ PWR/PSD | Сиденья с электроприводом в 6 направлениях и электродвигатель привода задней боковой двери |
| FRT HVAC/HI BLWR | Модуль высокоскоростного реле электродвигателя вентилятора |
Моторного отсека
| № | Name | Описание |
|---|---|---|
| Макси предохранители | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и НАЛОБНЫЙ ФОНАРЬ Предохранители (панель приборов): ОПАСНОСТЬ и СТОП |
| 4 | АККУМУЛЯТОР ОСНОВНОЙ 2 | Автоматический выключатель: СИДЕНЬЕ PWR/PSD. Предохранители (панель приборов): ELC и RR DEFOG |
| ЗАЖИГАНИЕ ГЛАВНЫЙ 1 | Выключатель зажигания к предохранителям (панель приборов): АБС/TCS ЗАЖИГАНИЕ, КРУИЗ, DRL, ЭЛЕКТРИЧЕСКИЙ ПРНДЛ, IGN 1, PSD, SIR, T/SIG и PCM [Главное реле IGN (предохранители под капотом: центральные электрические предохранители: CLU кондиционера, ELEK IGN) , IGN 1-U/H, INJ.TCC)] | |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | АККУМУЛЯТОР ОСНОВНОЙ 1 | Предохранители (панель приборов): АБС МОД БАТТ, СИГАРА/DLC, ЛАМПА CTSY, FRT PWR SCKT, БЛОКИРОВКА ПИТАНИЯ, ЗЕРКАЛО и RR PWR SCKT |
| 8 | ЗАЖИГАНИЕ ГЛАВНОЕ 2 | Замок зажигания на предохранители (I/P): ПРОГРАММА BCM, FRT HVAC LOW/MED BLWR, FRT WPR/WSHR, ОВКВ/ДРЛ, MALL/РАДИО/DIC, PWR QRT VENT, ОВКВ, RR WPR/WSHR, SWC ACCY и Автоматический выключатель PWR WDO |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | ЗАЖИГАНИЕ ГЛАВНОЕ | ПРЕДОХРАНИТЕЛИ: CLU A/C, IGN 1-U/H, INS, ELEK IGN, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микрореле | ||
| 13 | CLU кондиционера | Муфта кондиционера |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F/PMP SPD CONT | Не используется |
| 16 | HORN | Horn |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманной фары |
| Мини-предохранители | ||
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | IGN1-UH | Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода 1 и 2 с подогревом, датчик массового расхода воздуха (MAF) |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | ЭЛЕКИН | Модуль управления зажиганием (ICM) |
| 26 | - | Не используется |
| 27 | Б/У ЛАМПА | Переключатель диапазона трансмиссии к фонарям заднего хода |
| 28 | CLU кондиционера | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | АЛЬТЕРНАТИВНОЕ ЧУВСТВО | Генератор |
| 31 | TCC | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ЧУВСТВО ЭБУ | Модуль управления силовым агрегатом (PCM) |
| 34 | - | Не используется |
| 35 | ФОГ ЛП | Реле противотуманных фар |
| 36 | HORN | Реле звукового сигнала |
| 37 | ПАРК ЛП | Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели Реле противоугонной системы к фарам |
| 38 | - | Не используется |
| 39 | - | Не используется |
| 40 | - | Мини съемник предохранителей |

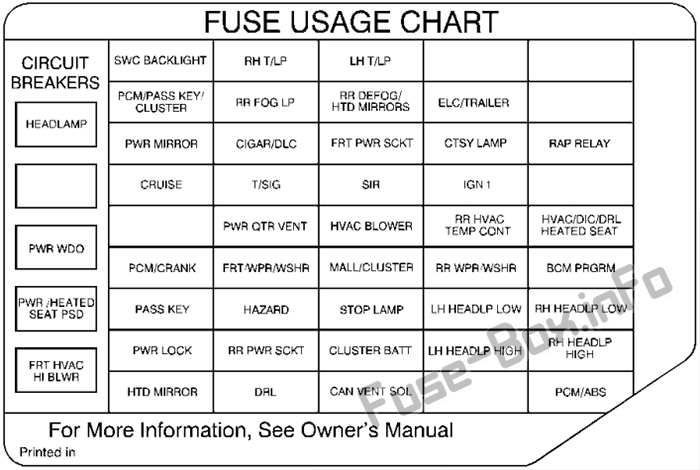

2000
Приборная доска
| Name | Описание |
|---|---|
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ИКМ/КЛЮЧ ПАРОЛЯ/КЛАСТЕР | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и выключатель |
| ПКМ/КРЕНД | Модуль управления трансмиссией (PCM), кривошип зажигания |
| КЛЮЧ ОТ ПАРОЛЯ | Система PASS-Key III |
| БЛОКИРОВКА ПИТАНИЯ | Модуль управления кузовным оборудованием (BCM) |
| ЗЕРКАЛО | Зеркала с подогревом |
| правая Т/ЛП | Не используется |
| RR ФОГ ЛП | Не используется |
| СИГАРА/DLC | Разъем прикуривателя и канала передачи данных (DLC) |
| T/SIG | Переключатель сигнала поворота |
| PWR QTR ВЕНТИЛЯЦИЯ | Индикаторная лампа и многофункциональный переключатель (переключатель вентиляции) |
| FRT WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| ОПАСНОСТЬ | Переключатель сигнала поворота |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления дневными ходовыми огнями (DRL) |
| левый Т/ЛП | Не используется |
| ЗЕРКАЛА ЗАДН. | Реле обогревателя заднего стекла, подогрев зеркал |
| FRT PWR SCKT | Корпус штепсельной вилки переднего электрического аксессуара |
| SIR | Модуль управления надувными удерживающими устройствами |
| ВОЗДУХОДУВКА ОВКВ | Управление обогревателем-кондиционером |
| МОЛЛ/ КЛАСТЕР | Комбинация приборов, BCM, датчик и реле электронного контроля уровня (ELC) |
| СТОП-СИГНАЛ | Выключатель стоп-сигнала |
| КЛАСТЕР БАТТ | Модуль/Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| МОЖЕТ ВЕНТИЛЯЦИОННЫЙ СОЛ | Электромагнитный клапан вентиляции адсорбера (EVAP) |
| ЭЛК/ТРЕЙЛЕР | Электронный контроль уровня (ELC) Воздушный компрессор и реле ELC, жгут проводов прицепа |
| ЛАМПА CTSY | BCM |
| IGN 1 | BCM, модуль привода электронной контрольной лампы управления тормозной системой, комбинация приборов, модуль управления приводом задней боковой двери, задние окна |
| ЗАД КОНТ ТЕМП ОВКВ | Заднее управление HVAC-A/C |
| RR WPR/WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| РЭП РЕЛЕ | Реле удержания вспомогательного питания (RAP) |
| HVAC/DIC/DRL СИДЕНЬЯ С ПОДОГРЕВОМ | Привод воздухозаборника, информационный дисплей для водителя, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА BCM | BCM |
| ПРАВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ПРАВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| ПКМ/АБС | Реле ЗАЖИГАНИЕ ГЛАВНОЕ и PCM, электронный модуль управления прерыванием |
| Автоматические выключатели | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления ДХО, переключатель освещения фар и приборной панели |
| PWR WDO | Передние электрические стеклоподъемники |
| СИДЕНЬЕ С ПОДОГРЕВОМ PWR/PSD | Сиденья с электроприводом в 6 направлениях и электродвигатель привода задней боковой двери |
| FRT HVAC/ HI BLWR | Модуль высокоскоростного реле электродвигателя вентилятора |

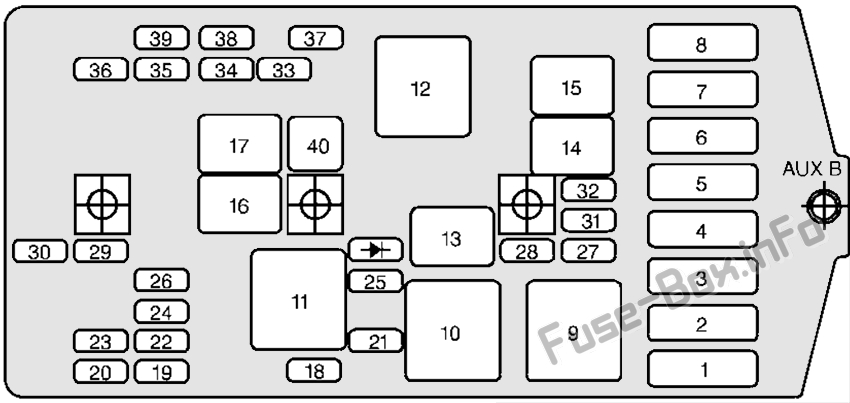

Моторного отсека
| № | Name | Описание |
|---|---|---|
| Макси предохранители | ||
| 1 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | Вентиляторы охлаждающей жидкости |
| 3 | ФАРЫ | Автоматические выключатели: FRT HVAC HI BLWR и НАЛОБНЫЙ ФОНАРЬ Предохранители (панель приборов): ОПАСНОСТЬ и СТОП |
| 4 | АККУМУЛЯТОР ОСНОВНОЙ 2 | Автоматический выключатель: СИДЕНЬЕ PWR/PSD. Предохранители (панель приборов): ELC и RR DEFOG |
| ЗАЖИГАНИЕ ГЛАВНЫЙ 1 | Выключатель зажигания к предохранителям (панель приборов): АБС/TCS ЗАЖИГАНИЕ, КРУИЗ, DRL, ЭЛЕКТРИЧЕСКИЙ ПРНДЛ, IGN 1, PSD, SIR, T/SIG и PCM [Главное реле IGN (предохранители под капотом: центральные электрические предохранители: CLU кондиционера, ELEK IGN) , IGN 1-U/H, INJ.TCC)] | |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | Вентиляторы охлаждающей жидкости |
| 7 | АККУМУЛЯТОР ОСНОВНОЙ 1 | Предохранители (панель приборов): АБС МОД БАТТ, СИГАРА/DLC, ЛАМПА CTSY, FRT PWR SCKT, БЛОКИРОВКА ПИТАНИЯ, ЗЕРКАЛО и RR PWR SCKT |
| 8 | ЗАЖИГАНИЕ ГЛАВНОЕ 2 | Замок зажигания на предохранители (I/P): ПРОГРАММА BCM, FRT HVAC LOW/MED BLWR, FRT WPR/WSHR, ОВКВ/ДРЛ, MALL/РАДИО/DIC, PWR QRT VENT, ОВКВ, RR WPR/WSHR, SWC ACCY и Автоматический выключатель PWR WDO |
| Мини-реле | ||
| 9 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 10 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| 11 | ЗАЖИГАНИЕ ГЛАВНОЕ | ПРЕДОХРАНИТЕЛИ: CLU A/C, IGN 1-U/H, INS, ELEK IGN, TCC |
| 12 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | ПРАВЫЙ ВЕНТИЛЯТОР 1, ЛЕВЫЙ ВЕНТИЛЯТОР 2 |
| Микрореле | ||
| 13 | CLU кондиционера | Муфта кондиционера |
| 14 | ТОПЛИВНЫЙ НАСОС | Топливный насос |
| 15 | F/PMP SPD CONT | Не используется |
| 16 | HORN | Horn |
| 17 | ПРОТИВОТУМАННАЯ ФАРА | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманной фары |
| Мини-предохранители | ||
| 18 | INJ | Топливные форсунки 1-6 |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | IGN1-UH | Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода 1 и 2 с подогревом, датчик массового расхода воздуха (MAF) |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | ЭЛЕКИН | Модуль управления зажиганием (ICM) |
| 26 | - | Не используется |
| 27 | Б/У ЛАМПА | Переключатель диапазона трансмиссии к фонарям заднего хода |
| 28 | CLU кондиционера | Реле CLU кондиционера к маслу муфты компрессора кондиционера |
| 29 | РАДИО | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | АЛЬТЕРНАТИВНОЕ ЧУВСТВО | Генератор |
| 31 | TCC | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала на PCM |
| 32 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| 33 | ЧУВСТВО ЭБУ | Модуль управления силовым агрегатом (PCM) |
| 34 | - | Не используется |
| 35 | ФОГ ЛП | Реле противотуманных фар |
| 36 | HORN | Реле звукового сигнала |
| 37 | ПАРК ЛП | Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели Реле противоугонной системы к фарам |
| 38 | - | Не используется |
| 39 | - | Не используется |
| 40 | - | Мини съемник предохранителей |

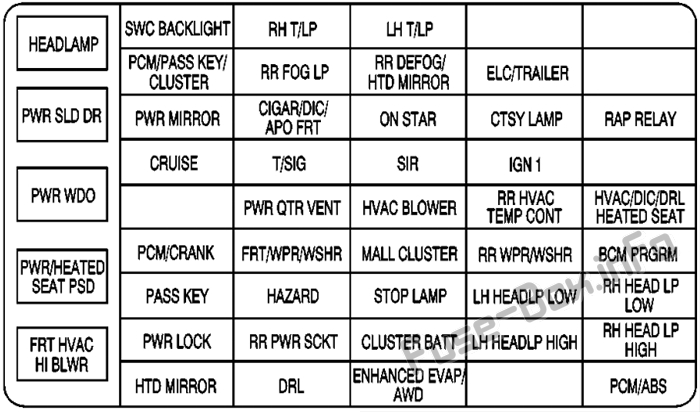

2001, 2002, 2003, 2004
Приборная доска
| Name | Описание |
|---|---|
| ПОДСВЕТКА SWC | Переключатели радиоуправления на рулевом колесе (подсветка) |
| ИКМ/КЛЮЧ ПАРОЛЯ/КЛАСТЕР | Кластер инструментов для индикаторов PRNDL |
| ЗЕРКАЛО | Переключатель зеркала дистанционного управления питанием |
| КРУИЗ | Модуль круиз-контроля, переключатель и выключатель |
| Пустой | Не используется |
| ПКМ/КРЕНД | Модуль управления трансмиссией (PCM), кривошип зажигания |
| КЛЮЧ ОТ ПАРОЛЯ | Система PASS-Key III |
| БЛОКИРОВКА ПИТАНИЯ | Замки с электроприводом |
| ЗЕРКАЛО | Зеркала с подогревом |
| правая Т/ЛП | Не используется |
| RR ФОГ ЛП | Не используется |
| CIGAR/DIC/ APO FRT | Прикуриватель, DIC, передние дополнительные розетки, канал передачи данных |
| T/SIG | Переключатель сигнала поворота |
| PWR QTR ВЕНТИЛЯЦИЯ | Освещение салона и многофункциональный переключатель (переключатель вентиляции), автоматический уровень |
| FRT/WPR/WSHR | Электродвигатель и переключатель стеклоочистителя/омывателя ветрового стекла |
| ОПАСНОСТЬ | Переключатель опасности |
| RR PWR SCKT | Корпус штепсельной вилки заднего электрического аксессуара |
| DRL | Модуль управления дневными ходовыми огнями |
| левый Т/ЛП | Не используется |
| ЗЕРКАЛО ЗАГЛУШКИ ЗАДН. | Реле обогревателя заднего стекла, подогрев зеркал |
| ОНСТАР | OnStar |
| SIR | Модуль управления надувными удерживающими устройствами |
| ВОЗДУХОДУВКА ОВКВ | Управление обогревателем-кондиционером |
| КЛАСТЕР ТРЦ | Комбинация приборов, блок управления кузовным оборудованием, датчик и реле электронного контроля уровня (ELC), кража, приоткрытая дверь |
| СТОП-СИГНАЛ | Выключатель стоп-сигнала |
| КЛАСТЕР БАТТ | Модуль/Электронный модуль управления тормозной системой/Электронный модуль управления тормозным усилием (EBCM/EBTCM) |
| УСОВЕРШЕНСТВОВАННЫЙ EVAP/AWD | Электромагнитный клапан вентиляции адсорбера (EVAP), полный привод (AWD) |
| Пустой | Не используется |
| ЭЛК/ТРЕЙЛЕР | Воздушный компрессор ELC и датчик высоты ELC, жгут проводов прицепа |
| CTSYLAMP | Лампа любезности |
| IGN 1 | BCM, электронный индикатор управления тормозной системой, модуль привода, комбинация приборов, модуль управления приводом задней боковой двери, задние окна, система помощи при парковке сзади |
| ЗАД КОНТ ТЕМП ОВКВ | Заднее управление HVAC-A/C |
| RR WPR/ WSHR | Электродвигатель стеклоочистителя заднего стекла, стеклоочиститель/омыватель заднего стекла и многофункциональный переключатель (переключатель стеклоочистителя/омывателя заднего стекла) |
| ЛЕВАЯ ГОЛОВКА НИЗКАЯ | Не используется |
| ЛЕВАЯ ГОЛОВКА ВЫСОКАЯ | Не используется |
| Пустой | Не используется |
| Пустой | Не используется |
| Пустой | Не используется |
| РЭП РЕЛЕ | Реле удержания вспомогательного питания (RAP) |
| Пустой | Не используется |
| HVAC/DIC/DRL/ СИДЕНЬЯ С ПОДОГРЕВОМ | Привод воздухозаборника, дисплей DIC, модуль управления ДХО, управление отопителем/кондиционером, привод температуры дверцы (передней) и реле обогревателя заднего стекла |
| ПРОГРАММА БКМ | Программирование BCM |
| ПРАВАЯ ГОЛОВКА НИЗК. | Не используется |
| ПРАВАЯ ГОЛОВКА LP ВЫСОКАЯ | Не используется |
| ПКМ/АБС | Реле ЗАЖИГАНИЕ ГЛАВНОЕ и PCM, электронный модуль управления тормозом |
| Автоматические выключатели | |
| НАЛОБНЫЙ ФОНАРЬ | Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели |
| PWR SLD ДР | Раздвижная дверь с электроприводом |
| PWR WDO | Передние электрические стеклоподъемники |
| PWR/СИДЕНЬЕ С ПОДОГРЕВОМ PSD | Сиденья с электроприводом в шести направлениях и электродвигатель привода задней боковой двери |
| FRT HVAC HI BLWR | Модуль высокоскоростного реле электродвигателя вентилятора |
Моторного отсека
| № | Описание |
|---|---|
| 1 | Вентиляторы охлаждающей жидкости |
| 2 | Не используется |
| 3 | Автоматические выключатели: передние комфортные элементы управления Hi Blower и фары Предохранители (панель приборов): Аварийная сигнализация и стоп-сигнал, ключ PASS |
| 4 | Автоматический выключатель: сиденье с электроприводом и раздвижная дверь с электроприводом. Предохранители (панель приборов): электронный контроль уровня и задний обогреватель, прицеп, противотуманные фары |
| 5 | Переключатель зажигания к предохранителям (панель приборов): зажигание ABS/TCS, круиз-контроль, ДХО, электронный PRNDL, зажигание 1, полный привод, PSD, подушка безопасности, сигнал поворота и модуль управления силовым агрегатом [реле ЗАЖИГАНИЕ ГЛАВНОЕ (главное реле IGN (блок предохранителей под капотом: муфта кондиционера) , Электронное зажигание, Зажигание 1-U/H, INJ, TCC)] |
| 6 | Вентиляторы охлаждающей жидкости |
| 7 | Предохранители (панель приборов): Батарея модуля ABS, прикуриватель, плафоны освещения, передняя розетка, электрические замки, зеркала с электроприводом и правая задняя розетка, OnStar, RAP |
| 8 | Переключатель зажигания на предохранители (l/P): программа модуля управления кузовным оборудованием, передние регуляторы комфорта, низкий/средний вентилятор, передний стеклоочиститель/омыватель, ОВКВ/ДРЛ, MALL/радио/DIC, вентиляция Power Quarter, задний HVAC, задний стеклоочиститель/омыватель. Автоматический выключатель аксессуаров и стеклоподъемников SWC, RAP |
| 18 | Топливные форсунки 1-6 |
| 19 | Не используется |
| 20 | Не используется |
| 21 | Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчики кислорода 1 и 2 с подогревом, датчик массового расхода воздуха (MAF) |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Модуль управления зажиганием (ICM) |
| 26 | Не используется |
| 27 | Переключатель диапазона трансмиссии к фонарям заднего хода |
| 28 | Реле муфты кондиционера к маслу муфты компрессора кондиционера |
| 29 | Информационный дисплей для водителя, управление отопителем и кондиционером, радио, электродвигатель привода задней (левой и правой) боковой двери, приемник дистанционного управления дверным замком (RCDLR), контрольная лампа безопасности и датчик удара для защиты от кражи |
| 30 | Генератор |
| 31 | Автоматическая трансмиссия (соленоиды муфты гидротрансформатора) Переключатель стоп-сигнала к модулю управления силовым агрегатом |
| 32 | Реле топливного насоса |
| 33 | Модуль управления силовым агрегатом |
| 34 | Не используется |
| 35 | Реле противотуманных фар |
| 36 | Реле звукового сигнала |
| 37 | Модуль управления дневными ходовыми огнями (DRL), фары и регулятор яркости освещения приборной панели Реле противоугонной системы к фарам |
| 38 | Не используется |
| 39 | AIR |
| 40 | Мини съемник предохранителей |
| диод | Диод муфты кондиционера |
| Реле | |
| 9 | Правый вентилятор 1, левый вентилятор 2 |
| 10 | Левый вентилятор 2 |
| 11 | Предохранители: муфта кондиционера, зажигание 1-U/H, электронное зажигание, TCC, форсунки |
| 12 | Правый вентилятор 1, левый вентилятор 2 |
| 13 | Муфта кондиционера |
| 14 | Топливный насос |
| 15 | Не используется |
| 16 | Horn |
| 17 | Левая противотуманная фара, правая противотуманная фара, индикатор противотуманных фар |
