Предохранители и реле Opel / Vauxhall Astra H (2004-2009)
Схемы относятся к указанным годам и вариантам Opel / Vauxhall Astra H (2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Opel.
Схема предохранителей Opel Astra H 2004-2009 гг.

Предохранители прикуривателя (розетки) в Опель Астра предохранители №29, №30 и №35 в блоке предохранителей в багажнике.
Оглавление
Блок предохранителей в моторном отсеке

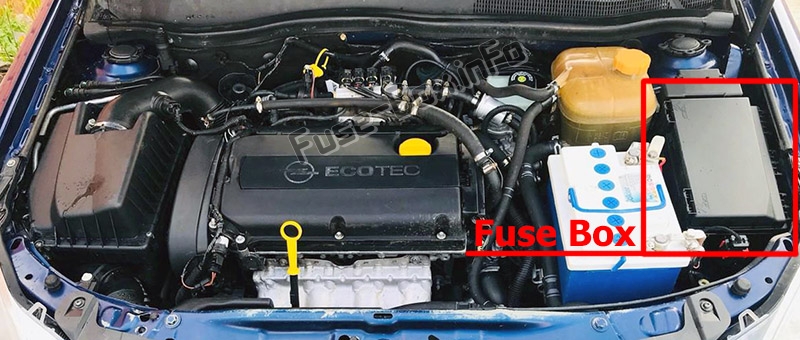

Расположение блока предохранителей
С помощью плоской отвертки нажмите на два замка сбоку и снимите крышку.

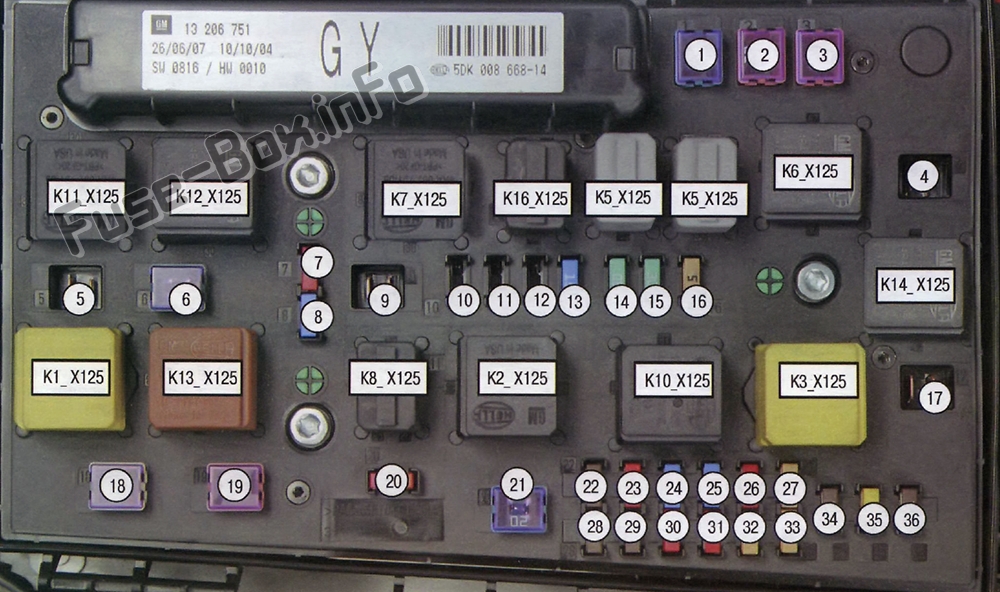

Схема блока предохранителей

| № | Amp | Описание |
|---|---|---|
| 1 | 20A | Антиблокировочная тормозная система (АБС) |
| 2 | 30A | Антиблокировочная тормозная система (АБС) |
| 3 | 30A | Вентилятор отопителя кондиционера |
| 4 | 30A | Вентилятор отопителя кондиционера |
| 5 | 30А или 40А | Вентилятор радиатора |
| 6 | 20А или 30А или 40А | Вентилятор радиатора |
| 7 | 10A | Омыватели ветрового стекла (передние и задние) |
| 8 | 15A | Horn |
| 9 | 25A | Омыватели ветрового стекла (передние и задние) |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 15A | Противотуманная фара |
| 14 | 30A | Стеклоочиститель (передний) |
| 15 | 30A | Стеклоочиститель (задний) |
| 16 | 5A | Электронные системы управления, Open&Start, ABS, люк на крыше, выключатель стоп-сигнала |
| 17 | 25A | Подогреватель топливного фильтра |
| 18 | 25A | Стартер |
| 19 | 30A | Передача инфекции |
| 20 | 10A | Компрессор кондиционера |
| 21 | 20A | Модуль управления двигателем (ECM) |
| 22 | 7.5A | Модуль управления двигателем (ECM) |
| 23 | 10A | Регулировка угла наклона фар, адаптивное переднее освещение (AFL) |
| 24 | 15A | Топливный насос |
| 25 | 15A | Модуль управления коробкой передач (TCM) |
| 26 | 10A | Модуль управления двигателем (ECM) |
| 27 | 5A | Усилитель руля |
| 28 | 5A | Модуль управления коробкой передач (TCM) |
| 29 | 7.5A | Модуль управления коробкой передач (TCM) |
| 30 | 10A | Модуль управления двигателем (ECM) |
| 31 | 10A | Регулировка угла наклона фар, адаптивное переднее освещение (AFL) |
| 32 | 5A | Контрольная лампа неисправности тормозной системы, кондиционер, датчик педали сцепления |
| 33 | 5A | Регулировка угла наклона фар, адаптивное переднее освещение (AFL), блок управления наружным освещением |
| 34 | 7.5A | Блок управления модулем рулевой колонки |
| 35 | 20A | Информационно-развлекательная система |
| 36 | 7.5A | Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей |
| К1 | — | Реле стартера |
| К2 | — | Реле модуля управления двигателем (ECM) |
| КЗ | — | Выход "5" |
| К5. | — | Реле режима стеклоочистителя |
| К6 | — | Реле включения стеклоочистителя |
| К7 | — | Реле насоса омывателя фар |
| К8 | — | Реле компрессора кондиционера |
| К10 | — | Реле топливного насоса |
| К11 | — | Реле вентилятора радиатора |
| К12 | — | Реле вентилятора радиатора |
| К13 | — | Реле вентилятора радиатора |
| К14 | — | Реле подогрева топливного фильтра (дизель) |
| К15 | — | Реле вентилятора отопителя |
| К16 | — | Реле противотуманных фар |
Блок предохранителей в багажном отделении

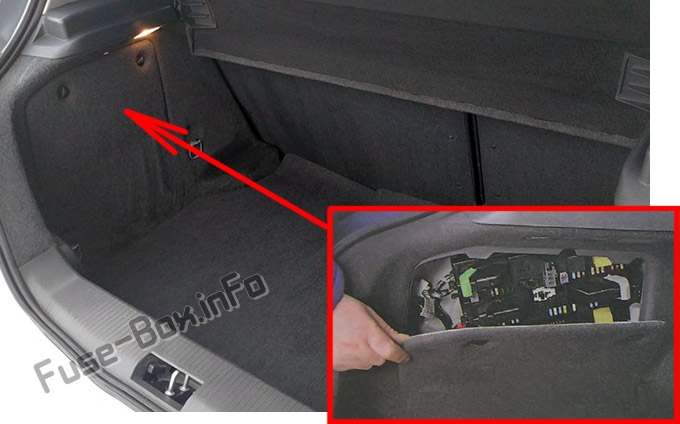

Расположение блока предохранителей
Блок предохранителей находится с правой стороны багажника. Поверните два зажима на 90 градусов и откиньте крышку вниз.

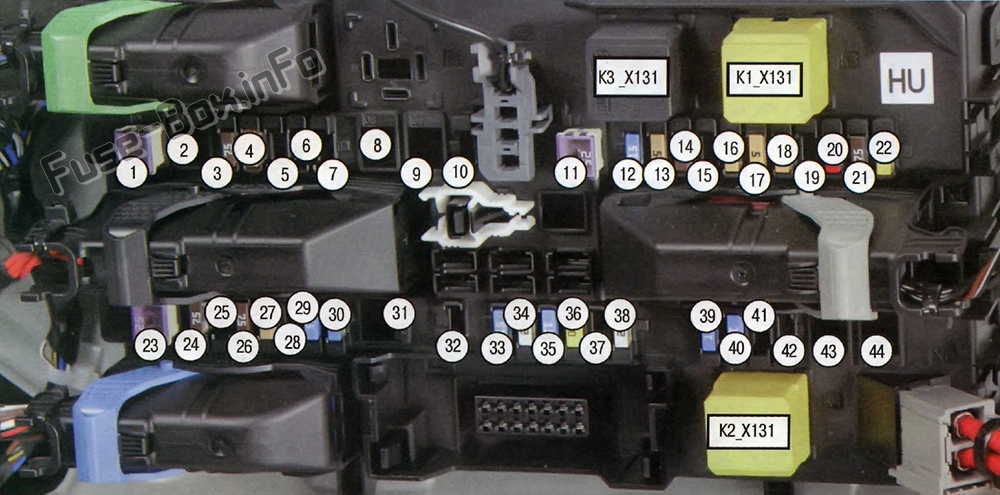

Схема блока предохранителей

| № | Amp | Описание |
|---|---|---|
| 1 | 25A | Передние электрические стеклоподъемники |
| 2 | — | Не используется |
| 3 | 7.5A | Приборная доска |
| 4 | 5A | Система кондиционирования воздуха |
| 5 | 7.5A | Воздушная подушка |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 25A | Обогрев заднего стекла |
| 12 | 15A | Стеклоочиститель заднего стекла |
| 13 | 5A | Помощь при парковке |
| 14 | 7.5A | Система кондиционирования воздуха |
| 15 | — | Не используется |
| 16 | 5A | Датчик занятости правого переднего сиденья, система Open&Start |
| 17 | 5A | Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало заднего вида с автозатемнением |
| 18 | 5A | Приборы, переключатели |
| 19 | — | Не используется |
| 20 | 10A | Система динамического контроля демпфирования (CDC) |
| 21 | 7.5A | Обогрев наружных зеркал заднего вида |
| 22 | 20A | Раздвижная крыша |
| 23 | 25A | Задние электрические стеклоподъемники |
| 24 | 7.5A | Диагностический разъем |
| 25 | — | Не используется |
| 26 | 7.5A | Складывающиеся наружные зеркала |
| 27 | 5A | Ультразвуковой датчик, противоугонная система |
| 28 | — | Не используется |
| 29 | 15A | Прикуриватель / передняя розетка |
| 30 | 15A | Задняя розетка |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 15A | Система Open&Start |
| 34 | 25A | Раздвижная крыша |
| 35 | 15A | Задняя розетка |
| 36 | 20A | Гнездо фаркопа |
| 37 | — | Не используется |
| 38 | 25A | Центральный замок, Выход "30" |
| 39 | 15A | Обогрев переднего левого сиденья |
| 40 | 15A | Обогрев переднего правого сиденья |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | — | Не используется |
| К1 | — | Вывод "15" замка зажигания (замка) |
| К2 | — | Вывод "15а" замка зажигания (замка) |
| КЗ | — | Реле обогрева заднего стекла |
